化工原理下册套试卷带答案

2

———————————————————————————————— 作者： ———————————————————————————————— 日期： 1 2013 -- 2014 学年 1 学期 时间110分钟 化工原理 课程 40 学时 2.5 学分 考试形式： 闭 卷

专业年级：化工、制药、应化11级总分100分，占总评成绩 % 一、选择填空题(共40分) 1、（5分） ①在气体流量，气相进出口组成和液相进口组成不变时，若减少吸收剂用量，则传质推动 力将＿减少＿，操作线将＿靠近＿平衡线，设备费用将＿增加＿。 ②当温度增高时，溶质在气相中的分子扩散系数将＿增加＿，在液相中的分子扩散系数将 ＿增加＿。 ③对一定操作条件下的填料吸收塔，如将塔料层增高一些，则塔的HOG将＿不变＿， NOG将＿增加＿(增加，减少，不变)。 2、（1分）正常操作下的逆流吸收塔，若因某种原因使液体量减少以至液气比小于原定的最小液气比时，下列哪些情况将发生？ （A）出塔液体浓度增加，回收率增加 （B）出塔气体浓度增加，但出塔液体浓度不变 （C）出塔气体浓度与出塔液体浓度均增加 （D）在塔下部将发生解吸现象 3、（3分）若维持操作中精馏塔的Ｆ、ｘf、ｑ，Ｄ不变，而减少塔釜蒸发量Ｖ。 则：ｘD＿变小＿，ｘw＿变大＿，Ｌ／Ｖ＿变小＿。 （变大，变小，不变，不确定） 4、（6分）根据下图所示的双塔吸收流程，在下方示意绘出与其相应的操作线（OE为平衡线），并用图中所示浓度符号标明各操作线端点坐标。(将示意图绘于答题纸再作答或将原图剪贴于答题纸上作答均可)

组合1 组合2 组合1 组合2

组合1 组合2 5、（1分）进行萃取操作时应使：（ ） A 分配系数大于1 B 分配系数小于1 C 选择性系数大于1 D 选择性系数小于1 6．（1分）萃取剂加入量应使原料和萃取剂的和点M位于（ ）。 A 溶解度曲线之上方区 B 溶解度曲线上 YY XX

X Y O E X Y O E

YY XX C 溶解度曲线之下方区 D 座标线上 7．（1分）萃取是利用各组分间的（ ）差异来分离液体混合物的。 A 挥发度 B 离散度 C 溶解度 D 密度 8．（3分）某液体组成为xA = 0.6、xB = 0.4，若在其中加入与原料液等量的萃取剂S，写出混合后的组成：xA =（ 0.3 ）、xB =（0.2 ）、 xS =（0.5）。 9、（3分）在B-S部分互溶的萃取操作中，若萃取相中含溶质A为85kg，稀释剂B为15kg，溶剂S为100kg，则萃取相中yA/yB =（5.67）。 85/15 10、填空（6分） ①以空气作为湿物料的干燥介质当所用空气的相对温度较大时，湿物料的平衡水份相应＿较大＿，自由水份相应＿ 较小 ＿。 ②常压下，空气中水汽分压为２０mmHg时，其湿度Ｈ＝０．０１６８ 。 ③物料干燥时的临界水份是指＿由恒速干燥转到降速阶段的临界点时，物料中的含水率；它比物料的结合水份 大 ＿。 11、 （6分） ① 物料的平衡水份一定是( ) (Ａ)．非结合水份 (Ｂ)．自由水份 (Ｃ)．结合水份 (Ｄ)．临界水份 ② 空气温度为ｔo，湿度为Ｈo，相对湿度为φo的湿空气，经一间接蒸汽加热的预热 器后，空气的温度为ｔ1，湿度为Ｈ1，相对湿度为φ1，则( ) (Ａ)．Ｈ1 ＞Ｈ0 (Ｂ)．φ0 ＞φ1 (Ｃ)．Ｈ1 ＜Ｈ0 (Ｄ)．φ0 ＜φ1 ③ 在恒定干燥条件下，将含水20％的湿物料进行干燥，开始时干燥速率恒定，当干燥至含水量为５％时，干燥速率开始下降，再继续干燥至物料恒重，并测得此时物料含水量为 ０．０５％，则物料的临界含水量为( ) (Ａ)．５％ (Ｂ)．２０％ (Ｃ)．０．０５％ (Ｄ)．４．５５％ ④ 空气的干球温度为ｔ，湿球温度为ｔw ，露点为ｔd ，当空气的相对湿度 φ＝９８％时，则( ) (Ａ)．ｔ＝ｔw ＝ｔd (Ｂ)．ｔ＞ｔw ＞ｔd (Ｃ)．ｔ＜ｔw ＜ｔd (Ｄ)．ｔ＞ｔw ＝ｔd 12、填空 （4分） ① 板式塔的类型有：泡罩塔、浮阀塔、和筛板塔 等（至少列举三种）。 ② 筛板塔设计中，板间距ＨT设计偏大优点是液沫夹带少，不易造成降液管液泛； 缺点是增加全塔高度。 二、计算题（15分） 某精馏塔用于分离苯－甲苯混合液，泡点进料，进料量30kmol/h，进料中苯的摩尔分 率为 0.5，塔顶、底产品中苯的摩尔分率分别为0.95和0.10，采用回流比为最小回流比的 1.5倍，操作条件下可取系统的平均相对挥发度α=2.40。 (1)求塔顶、底的产品量； (2)若塔顶设全凝器，各塔板可视为理论板，求离开第二块板的蒸汽和液体组成。 答文 解：F=D+W FｘF＝ＤｘD＋Ｗｘw 30=D+W 30×0.5=D×0.95+W×0.10 D=14.1kmol/h W=15.9kmol/h xe=xF=0.5, ｙe=αｘe／[1+(α-1)ｘe]=2.40×0.5/[1+(2.40-1)×0.5]=0.706 Rmin=（ｘD－ｙe）／（ｙe－ｘe）＝(0.95-0.706)/(0.706-0.5)=1.18 R=1.5×1.18=1.77 y=[R/(R+1)]x+ｘD／（R+1)=[1.77/(1.77+1)]x+0.95/(1.77+1)=0.639x+0.343 ｙ1＝ｘD＝0.95 ｘ1＝ｙ1／[α－y1(α－1）]=0.95/[(2.40-0.95(2.40-1)]=0.888 ｙ2＝0.639x1+0.343=0.639×0.888+0.343=0.910 ｘ2＝0.910/[2.40-0.910(2.40-1)]=0.808

B A F • • M B A 三、计算题（15分） 采用常压干燥器干燥湿物料。每小时处理湿物料１０００ｋｇ，干燥操作使物料的 湿基含量由４０％减至５％，干燥介质是湿空气，初温为２０℃，湿度Ｈo＝０．００９ ｋｇ水／ｋｇ绝干空气，经预热器加热至１２０℃后进入干燥器中，离开干燥器时废气 温度为４０℃，若在干燥器中空气状态沿等Ｉ线变化。试求： （１）水分蒸发量Ｗ ｋｇ／ｓ； （２）绝干空气消耗量Ｌ ｋｇ绝干气／ｓ； （３）干燥收率为９５％时产品量 ｋｇ／ｓ； （４）如鼓风机装在新鲜空气进口处，风机的风量应为多少ｍ3／ｓ？ 答文 （１）Ｗ＝Ｇc（ｘ1－ｘ2） ｘ1＝０．４／（１－０．４）＝０．６６７ ｘ2＝０．０５／（１－０．０５）＝０．０５２６ Ｇc＝１０００（１－０．４）＝６００ ｋｇ绝干料／ｈ ∴Ｗ＝６００（０．６６７－０．０５２６） ＝３６８．６４ ｋｇ／ｈ＝０．１０２４ ｋｇ／ｓ （２）Ｌ＝Ｗ（Ｈ2－Ｈ1） Ｈ1＝Ｈo＝０．００９ ｋｇ水／ｋｇ绝干气 ｔ1＝１２０℃，ｔ2＝4０℃ Ｈ2未知，可通过Ｉ1＝Ｉ2求算 Ｉ1＝(1.01+1.88Ｈ1)ｔ1+2490Ｈ1＝1.01ｔ1+(1.88ｔ1+2490)Ｈ1 Ｉ2＝(1.01+1.88Ｈ2)ｔ2+2490Ｈ2＝1.01ｔ2+(1.88ｔ2+2490)Ｈ2 ∴Ｈ2＝（1.01×120+(1.88×120+2490)×0.009-1.01×40）／（1.88×40+2490） ＝０．０４１ ｋｇ水／ｋｇ绝干气 ∴Ｌ＝0.1024/(0.041-0.009)＝３．１９７４ ｋｇ绝干气／ｓ （３）Ｇ2’＝０．９５Ｇ2 ∴Ｇ2’＝０．９５×Ｇc（１＋ｘ2） ＝０．９５×６００／３６００×（１＋０．０５２６） ＝０．１６７ ｋｇ／ｓ （４）Ｖ＝Ｌ·ｖH ＝3.1974[(0.772+1.244Ｈo)(ｔo+273)/273] ＝3.1974[(0.772+1.244×0.009)×(20+273)/273] ＝２．６９ ｍ3／ｓ 四、计算题（15分） 用填料塔从一混合气体中逆流吸收所含的苯。混合气体中含苯５％（体积％），其余为空气, 要求苯的回收率为90％（以摩尔比表示），吸收塔为常压操作，温度为25℃，入塔混合气体为每小时９４０[标准ｍ3]，入塔吸收剂为纯煤油，煤油的耗用量为最小耗用量的１.５倍，已知该系统的平衡关系Y=０.１４X（其中Y、X为摩尔比），已知气相体积传 质系数ＫY a＝０.035[Kmol/m3.s]，纯煤油的平均分子量Ｍs ＝１７０，塔径Ｄ＝０.６[ｍ]。 试求：（１）吸收剂的耗用量为多少[Kg/h]？ （２）溶液出塔浓度x1 为多少？ （３）填料层高度Z为多少[ｍ]？ 答文 解：（1） η=90%, yb=0.05, 进口： Yb=yb/(1-yb)=0.05/(1-0.05)=0.05263 （mol苯/mol气体） 出口 Ya=Yb(1-η)=0.005266 （气体＋苯流量） V=940/22.4=41.96 kmol/h （气体流量） VB =V(1-yb)=41.96(1-0.05)=39.87 kmol/h (Ls /VB )min =(Yb-Ya)/(Yb/m) =(0.05263-0.00526)/(0.05263/0.14)=0.126 Ls =1.5Ls min =1.5×0.126×39.87=7.536 kmol/h =7.536×170 Kg/h=1281Kg/h （2）Xb =(Yb-Ya)/（1.5(Ls /VB )min ） =(0.05263-0.00526)/(1.5×0.126)=0.251 xb=Xb/(1+Xb)=0.2006 （3）ＨOG =VB /(ＫY ａΩ) =(39.87/3600)/(0.035×0.785×０．６2)=1.12 m ＮOG =(Yb-Ya)/ΔYm ΔYb=Yb-Yb*=0.05263-0.14×0.251=0.01749 ΔYa =Ya-Ya*=0.00526—0=0.00526 ΔYm =(0.01749-0.00526)/ln(0.01749/0.00526)=0.01018 ＮOG =(0.05263-0.00526)/0.01018=4.65 Ｚ＝ＨOG×ＮOG =1.12×4.65=5.2 m

五、计算题（15分） 在B-S部分互溶物系的单级萃取中，料液中溶质A与稀释剂B的质量比为4060。采用纯溶剂S=200kg，溶剂比S / F为1，脱出溶剂后萃余液'R浓度'Ax=0.3（质量分率），选择性系数 = 8。 试求：萃取液量'E为多少kg？ 解：''''''(1')/(1')AAAAAABBBBAAyxyxyxyxyxyx '80.3'0.7741(1)'1(81)0.3AAAxyx 200,40/(4060)0.4FFSkgx 2000.4'0.774'0.3''''200''''FAAERFxEyRxERFER 即 2化工原理试题及答案(绝密请勿到处宣扬) 12月25日 二、选择题（共5题，每题2分，共10分） 1. 对吸收操作有利的条件是：（ D ） A. 操作温度高、压强高；B. 操作温度高、压强低；C. 操作温度低、压强低；D. 操作温度低、压强高 2. 精馏塔内上层塔板液相轻组分浓度较下层塔板（ A ），液相温度较下层塔板（ ） A. 高，低；B. 低，高；C. 高，高；D. 低，低 3. （ D ）是塔内气液两相总体上呈逆流流动，而在每块塔板上呈均匀的错流流动。 A. 板式塔的传质意图；B. 板式塔的设计过程；C. 板式塔的恒摩尔流要求；D. 板式塔的设计意图 4. 恒定干燥条件是指湿空气在干燥器内的（ C ）及与物料的接触方式都不变。 A. 温度、焓值、湿度；B. 流速、压强、湿度；C. 流速、温度、湿度；D. 温度、湿度、压强 5. 对于湿物料的湿含量，下面哪种说法是正确的？（ B ） A. 平衡水一定是自由水；B. 平衡水一定是结合水；C. 自由水一定是结合水； D. 自由水一定是非结合水 6. 当二组分液体混合物的相对挥发度为（ C ）时，不能用普通精馏方法分离。当相对挥发度为（ A ）时，可以采用精馏方法 A. 3.0；B.2.0；C.1.0；D.4.0 7. 下述说法中错误的是（ B ）。 A .板式塔内气液逐级接触，填料塔内气液连续接触； B. 精馏用板式塔，吸收用填料塔； C.精馏既可以用板式塔，又可以用填料塔； D. 填料塔可以避免液泛 3

合集下载

化工原理试题库(附参考答案)

化工原理试题库(附参考答案)

化工原理试题库（附参考答案）一、单选题（共60题，每题1分，共60分）1、常用的胺液净化技术有（）。

A、溶剂过滤技术B、浅层床离子交换脱热稳态盐技术C、电渗析脱盐技术D、以上都对正确答案：D2、启动离心泵时，若电流超额定值（），应立即停泵防止损坏电机。

A、3分钟B、2分钟C、1分钟D、30 秒正确答案：C3、在生产异常情况下，需要暂时切除联锁系统，是将联锁置于（）状态。

A、自动B、手动C、程序D、旁路正确答案：D4、加氢催化剂钝化主要用（）来钝化。

A、硫化氢B、氢气C、氮气D、空气正确答案：D5、硫化氢浓度在（）mg/m3时会使人失去知觉，很快中毒死亡。

A、1000B、5C、100D、10正确答案：A6、克劳斯部分停工吹扫最需要注意的是（）。

A、燃料气的当量燃烧B、制硫炉炉膛温度控制在700°C左右C、配风比在2左右D、必须用瓦斯代替酸性气进制硫炉正确答案：A7、酸性气制硫炉内硫的转化率约（）。

A、40~50%B、60~70%C、20～30%D、80~90%正确答案：B8、硫黄在（）℃时流动性最好。

A、160~180B、100~130C、180~200D、130~160正确答案：D9、酸烧伤时，应用（）溶液沖洗。

A、清水B、5%硼酸C、5%碳酸钠D、5%碳酸氢钠正确答案：D10、用压力法测量开口容器液位时，液位的高低取决于（）。

A、取压点位置和容器的横截面B、介质密度和横截面C、取压点位置和介质密度D、容器高度和介质密度正确答案：C11、阀门的严密性试验应以公称压力进行或（）倍工作压力进行。

A、1.50B、1.0C、1.25D、1.30正确答案：C12、降低醇胺溶液降解损失的措施（）。

A、严格控制醇胺溶液的再生温度B、保持脱硫系统密闭，避免空气进入系统C、醇胺溶液储罐应采用充入惰性气保护。

D、以上都对正确答案：D13、硫化氢浓度大于 150mg/m3(100ppm) 的管线应设置色环标识，按照（）的间隔色环进行漆色标识。

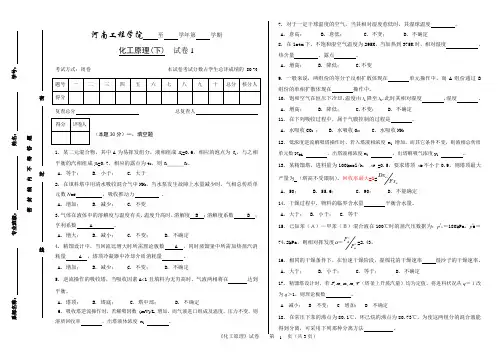

化工原理下册期末试卷10套附答案01

化工原理下册期末试卷10套附答案01

河南工程学院 至 学年第 学期化工原理(下) 试卷1考试方式：闭卷 本试卷考试分数占学生总评成绩的 80 %复查总分 总复查人（本题30分）一、填空题 1. 某二元混合物，其中A 为易挥发组分，液相组成x A =0.6，相应的泡点为t 1，与之相平衡的汽相组成y A =0.7，相应的露点为t 2，则t 1⎽⎽⎽⎽⎽⎽t 2。

A. 等于； B. 小于； C. 大于2. 在填料塔中用清水吸收混合气中NH 3，当水泵发生故障上水量减少时，气相总传质单元数N OG ，吸收推动力 。

A. 增加； B. 减少； C. 不变3.气体在液体中的溶解度与温度有关，温度升高时，溶解度 B ；溶解度系数 B ；亨利系数 A 。

A. 增大；B. 减小；C. 不变；D. 不确定 4. 精馏设计中，当回流比增大时所需理论板数 A ，同时蒸馏釜中所需加热蒸汽消耗量 A ，塔顶冷凝器中冷却介质消耗量 。

A. 增加；B. 减少；C. 不变；D. 不确定5. 逆流操作的吸收塔，当吸收因素A <1且填料为无穷高时，气液两相将在 达到平衡。

A. 塔顶；B. 塔底；C. 塔中部；D. 不确定6. 吸收塔逆流操作时，若解吸因数 (mV)/L 增加，而气液进口组成及温度，压力不变，则7. 对于一定干球温度的空气，当其相对湿度愈低时，其湿球温度 。

A. 愈高；B. 愈低；C. 不变；D. 不确定8. 在1atm 下，不饱和湿空气温度为295K ，当加热到375K 时，相对湿度 ，热含量 ，露点 。

A. 增高；B. 降低；C.不变9. 一般来说，两组份的等分子反相扩散体现在 单元操作中，而A 组份通过B组份的单相扩散体现在 操作中。

10. 饱和空气在恒压下冷却，温度由t 1降至t 2，此时其相对湿度 ，湿度 。

A. 增高； B. 降低； C.不变； D. 不确定 11. 在下列吸收过程中，属于气膜控制的过程是 。

A. 水吸收CO 2 ； B. 水吸收O 2； C. 水吸收NH 312. 低浓度逆流解吸塔操作时，若入塔液相浓度 x 1 增加，而其它条件不变，则液相总传质单元数N OL ，出塔液相浓度x 2 ，出塔解吸气浓度y 1 。

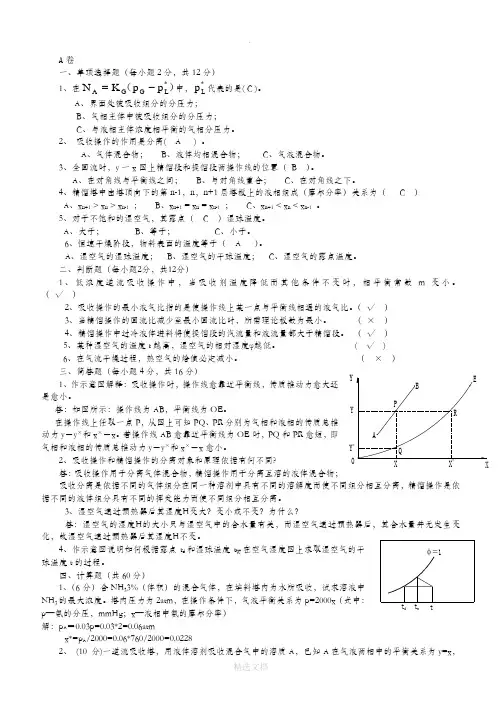

化工原理(下)参考卷及答案
