垂直于弦的直径知识点总结

垂径定理垂径定理内容：垂直于弦的直径平分这条弦，且平分这条弦所对的两条弧。

数学表达为：如右图，DC为圆O的直径，直径DC垂直于弦AB，则AE=EB，劣弧AC等于劣弧BC。

1定义垂直于弦的直径平分这条弦，并且平分弦所对的两条弧。

逆定理：平分弦（不是直径）的直径垂直于弦，并且平分弦所对的两条弧2证明如图，在⊙O中，DC为直径，AB是弦，AB⊥DC于点E，AB、CD交于E，求证：AE=BE，弧AC=弧BC，弧AD= 弧BD垂径定理证明图证明：连OA、OB分别交于点A、点B.∵OA、OB是⊙O的半径∴OA=OB∴△OAB是等腰三角形∵AB⊥DC∴AE=BE，∠AOE=∠BOE（等腰三角形的三线合一性质）∴弧AD=弧BD，∠AOC= 角BOC∴弧AC=弧BC3推论推论一:平分弦(不是直径)的直径垂直于这条弦,并且平分这条弦所对的两段弧推论二:弦的垂直平分线经过圆心,并且平分这条弦所对的弧推论三:平分弦所对的一条弧的直径垂直平分这条弦,并且平分这条弦所对的另一条弧推论四:在同圆或者等圆中,两条平行弦所夹的弧相等(证明时的理论依据就是上面的五条定理)但是在做不需要写证明过程的题目中,可以用下面的方法进行判断:一条直线，在下列5条中只要具备其中任意两条作为条件,就可以推出其他三条结论1.平分弦所对的优弧2.平分弦所对的劣弧（前两条合起来就是：平分弦所对的两条弧）3.平分弦(不是直径)4.垂直于弦5.经过圆心4有关性质知识点圆、圆的对称性、点和圆的位置关系、不在同一直线上的三点确定一个圆、三角形的外接圆、垂径定理逆定理、圆心角、弧、弦、弦心距之间的关系、圆周角定理、圆内接四边形的性质大纲要求1．正确理解和应用圆的点集定义，掌握点和圆的位置关系；2．熟练地掌握确定一个圆的条件，即圆心、半径；直径；不在同一直线上三点。

一个圆的圆心只确定圆的位置，而半径也只能确定圆的大小，两个条件确定一条直线，三个条件确定一个圆，过三角形的三个顶点的圆存在并且唯一；3．熟练地掌握和灵活应用圆的有关性质：同（等）圆中半径相等、直径相等直径是半径的2倍；直径是最大的弦；圆是轴对称图形，经过圆心的任一条直线都是对称轴；圆是中心对称图形，圆心是对称中心；圆具有旋转不变性；垂径定理及其推论；圆心角、圆周角、弧、弦、弦心距之间的关系；4．掌握和圆有关的角：圆心角、圆周角的定义及其度量；圆心角等于同（等）弧上的圆周角的2倍；同（等）弧上的圆周角相等；直径（半圆）上的圆周角是直角；90°的圆周角所对的弦是直径；5．掌握圆内接四边形的性质定理：它沟通了圆内外图形的关系，并能应用它解决有关问题；6．注意：（1）垂径定理及其推论是指：一条弦①在“过圆心”②“垂直于另一条弦”③“平分这另一条弦”④“平分这另一条弦所对的劣弧”⑤“平分这另一条弦所对的优弧”的五个条件中任意具有两个条件，则必具有另外三个结论（当①③为条件时要对另一条弦增加它不是直径的限制），条理性的记忆，不但简化了对它实际代表的10条定理的记忆且便于解题时的灵活应用，垂径定理提供了证明线段相等、角相等、垂直关系等的重要依据；（2）有弦可作弦心距组成垂径定理图形；见到直径要想到它所对的圆周角是直角，想垂径定理；想到过它的端点若有切线，则与它垂直，反之，若有垂线则是切线，想到它被圆心所平分；（3）见到四个点在圆上想到有4组相等的同弧所对的圆周角，要想到应用圆内接四边形的性质。

专题24.3 垂径定理【十大题型】【人教版】【题型1 利用垂径定理求线段长度】 (1)【题型2 利用垂径定理求角度】 (2)【题型3 利用垂径定理求最值】 (3)【题型4 利用垂径定理求取值范围】 (4)【题型5 利用垂径定理求整点】 (6)【题型6 利用垂径定理求面积】 (7)【题型7 垂径定理在格点中的运用】 (8)【题型9 垂径定理与分类讨论中的综合运用】 (10)【题型10 垂径定理的应用】 (11)【题型1 利用垂径定理求线段长度】【例1】（2022•雨花区校级开学）如图，⊙O的半径OD⊥弦AB交AB于点C，连接AO并延长交⊙O于点E，连接EC．若AB＝8，EC＝2√13，则CD的长为（）A．1B．3C．2D．4【变式1-1】（2022•宁津县二模）如图，已知圆O的半径为10，AB⊥CD，垂足为P，且AB＝CD＝16，则OP的长为（）A．6B．6√2C．8D．8√2【变式1-2】（2022•建华区二模）如图，⊙O的直径AB与弦CD相交于点E，若AE＝5，EB＝1，∠AEC ＝30°，则CD的长为（）A．5B．2√3C．4√2D．2√2+√3+1【变式1-3】（2022春•徐汇区校级期中）如图，AB是⊙O的弦，D为半径OA的中点，过D作CD⊥OA交弦AB于点E，且CE＝CB，若BE＝2AE，CD＝5，那么⊙O的半径为．【题型2 利用垂径定理求角度】【例2】（2022•泰安模拟）如图，⊙O的半径OA，OB，且OA⊥OB，连接AB．现在⊙O上找一点C，使OA2+AB2＝BC2，则∠OAC的度数为（）A．15°或75°B．20°或70°C．20°D．30°̂上的【变式2-1】（2022秋•天心区期中）如图，已知⊙O半径OA＝4，点B为圆上的一点，点C为劣弧AB一动点，CD⊥OA，CE⊥OB，连接DE，要使DE取得最大值，则∠AOB等于（）A．60°B．90°C．120°D．135°【变式2-2】（2022秋•青田县期末）如图，在⊙O中，半径OC过弦AB的中点E，OC＝2，OE=√2．（1）求弦AB的长；（2）求∠CAB的度数．【变式2-3】（2022秋•开州区期末）如图，在⊙O中，弦BC与半径OA垂直于点D，连接AB、AC．点E 为AC的中点，连接DE．（1）若AB＝6，求DE的长；（2）若∠BAC＝100°，求∠CDE的度数．【题型3 利用垂径定理求最值】【例3】（2022•威海模拟）⊙O中，点C为弦AB上一点，AB＝1，CD⊥OC交⊙O于点D，则线段CD的最大值是（）A．12B．1C．32D．2【变式3-1】（2022•河北模拟）如图所示，在⊙O中，AB为弦，OC⊥AB交AB于点D．且OD＝DC．P为⊙O上任意一点，连接P A，PB，若⊙O的半径为1，则S△P AB的最大值为（）A．1B．2√33C．3√34D．3√32【变式3-2】（2022秋•龙凤区校级期末）如图，矩形ABCD中，AB＝20，AD＝15，P，Q分别是AB，AD 边上的动点，PQ＝16，以PQ为直径的⊙O与BD交于点M，N，则MN的最大值为．【变式3-3】（2022秋•延平区校级期末）在Rt△ABC中，∠C＝90°，BC＝3，AC＝4，D、E分别是AC、BC上的一点，且DE＝3，若以DE为直径的圆与斜边AB相交于M、N，则MN的最大值为（）A．910B．65C．85D．125【题型4 利用垂径定理求取值范围】【例4】（2022•包河区校级二模）如图，在⊙O中，直径AB＝10，CD⊥AB于点E，CD＝8．点F是弧BC 上动点，且与点B、C不重合，P是直径AB上的动点，设m＝PC+PF，则m的取值范围是（）A．8＜m≤4√5B．4√5＜m≤10C．8＜m≤10D．6＜m＜10【变式4-1】（2022•佛山）如图，⊙O的直径为10cm，弦AB＝8cm，P是弦AB上的一个动点，求OP的长度范围．【变式4-2】（2022秋•盐都区校级月考）如图，点P是⊙O内一定点．（1）过点P作弦AB，使点P是AB的中点（不写作法，保留作图痕迹）；（2）若⊙O的半径为13，OP＝5，①求过点P的弦的长度m范围；②过点P的弦中，长度为整数的弦有条．【变式4-3】（2022秋•天河区校级期中）已知⊙O的半径为5，点O到弦AB的距离OH＝3，点P是圆上一动点，设过点P且与AB平行的直线为l，记直线AB到直线l的距离为d．（1）求AB的长；（2）如果点P只有两个时，求d的取值范围；（3）如果点P有且只有三个时，求连接这三个点所得到的三角形的面积．【题型5 利用垂径定理求整点】【例5】（2022•山海关区一模）已知⊙O的直径CD＝10，CD与⊙O的弦AB垂直，垂足为M，且AM＝4.8，则直径CD上的点（包含端点）与A点的距离为整数的点有（）A．1个B．3个C．6个D．7个【变式5-1】（2022秋•新昌县期末）如图，AB是⊙O的弦，OC⊥AB于点C，连接OB，点P是半径OB上任意一点，连接AP，若OB＝5，OC＝3，则AP的长不可能是（）A．6B．7C．8D．9【变式5-2】（2022•桥西区校级模拟）如图，AB是⊙C的弦，直径MN⊥AB于点O，MN＝10，AB＝8，如图以O为原点建立坐标系．我们把横纵坐标都是整数的点叫做整数点，则线段OC长是3，⊙C上的整数点有个．【变式5-3】（2022秋•肇东市期末）已知⊙O的半径为5，点O到弦AB的距离为3，则⊙O上到弦AB所在直线的距离为2的点有（）A．4个B．3个C．2个D．1个【题型6 利用垂径定理求面积】【例6】（2022•武汉模拟）如图，在半径为1的⊙O中有三条弦，它们所对的圆心角分别为60°，90°，120°，那么以这三条弦长为边长的三角形的面积是（）A．√2B．1C．√32D．√22【变式6-1】（2022秋•黄州区校级月考）如图，矩形MNGH的四个顶点都在⊙O上，顺次连接矩形各边的中点，得到菱形ABCD，若BD＝12，DF＝4，则菱形ABCD的面积为．【变式6-2】（2022秋•西城区校级期中）如图，AB为⊙O直径，过点O作OD⊥BC于点E，交⊙O于点D，CD∥AB．（1）求证：E为OD的中点；（2）若CB＝6，求四边形CAOD的面积．【变式6-3】（2022•新洲区模拟）如图，点A，C，D均在⊙O上，点B在⊙O内，且AB⊥BC于点B，BC ⊥CD于点C，若AB＝4，BC＝8，CD＝2，则⊙O的面积为（）A．125π4B．275π4C．125π9D．275π9【题型7 垂径定理在格点中的运用】【例7】（2022秋•襄都区校级期末）如图所示，一圆弧过方格的格点AB，试在方格中建立平面直角坐标系，使点A的坐标为（0，4），则该圆弧所在圆的圆心坐标是（）A．（﹣1，2）B．（1，﹣1）C．（﹣1，1）D．（2，1）【变式7-1】（2022春•海门市期中）如图所示，⊙P过B、C两点，写出⊙P上的格点坐标．【变式7-2】（2022•商城县三模）如图所示的网格中，每个小正方形的边长均为1，点A、B、C均在小正方形的顶点上，点C同时也在AB̂上，若点P是BĈ的一个动点，则△ABP面积的最大值是．【变式7-3】（2017秋•靖江市校级月考）如图，在单位长度为1的正方形网格中建立一直角坐标系，一条圆弧经过网格点A、B、C，请在网格图中进行下列操作（以下结果保留根号）：（1）利用网格作出该圆弧所在圆的圆心D点的位置，并写出D点的坐标为；（2）连接AD、CD，则⊙D的半径为，∠ADC的度数．【题型8 垂径定理在坐标系中的运用】【例8】（2022•博山区一模）如图，在平面直角坐标系中，半径为5的⊙E与y轴交于点A（0，﹣2），B （0，4），与x轴交于C，D，则点D的坐标为（）A．(4−2√6，0)B．(−4+2√6，0)C．(−4+√26，0)D．(4−√26，0)【变式8-1】（2022秋•西林县期末）如图，⊙P与y轴交于点M（0，﹣4），N（0，﹣10），圆心P的横坐标为﹣4．则⊙P的半径为（）A．3B．4C．5D．6【变式8-2】（2022•印江县三模）如图，直线l为y＝x，过点A1（1，0）作A1B1⊥x轴，与直线l交于点B1，以原点O为圆心，OB1长为半径画圆弧交x轴于点A2；再作A2B2⊥x轴，交直线l于点B2，以原点O为圆心，OB2长为半径画圆弧交x轴于点A3；…，按此作法进行下去，则点A2022的坐标为．【变式8-3】（2015•宜春模拟）如图，半径为5的⊙P与y轴交于点M（0，﹣4），N（0，﹣10），函数y ＝﹣2x+m图象过点P，则m＝．【题型9 垂径定理与分类讨论中的综合运用】【例9】（2022秋•化德县校级期末）⊙O的半径为10cm，弦AB∥CD，且AB＝12cm，CD＝16cm，则AB 和CD的距离为（）A．2cm B．14cm C．2cm或14cm D．10cm或20cm【变式9-1】（2022•包河区二模）已知圆O的半径为5，弦AB＝8，D为弦AB上一点，且AD＝1，过点D 作CD⊥AB，交圆O于C，则CD长为（）A．1B．7C．8或1D．7或1【变式9-2】（2022秋•方正县期末）如图，⊙O的弦AB与半径OC垂直，点D为垂足，OD＝DC，AB＝2√3，点E在⊙O上，∠EOA＝30°，则△EOC的面积为．【变式9-3】（2022秋•淮南月考）如图，已知⊙O的半径为2．弦AB的长度为2，点C是⊙O上一动点，若△ABC为等腰三角形，则BC2的长为．【题型10 垂径定理的应用】【例10】（2022秋•武昌区校级期末）某地有一座圆弧形拱桥，它的跨度（弧所对的弦的长）24m，拱高（弧的中点到弦的距离）4米，则求拱桥的半径为（）A．16m B．20m C．24m D．28m【变式10-1】（2022•望城区模拟）《九章算术》是我国古代著名数学经典，其中对勾股定理的论述比西方早一千多年，其中有这样一个问题：“今有圆材埋在壁中，不知大小．以锯锯之，深一寸，锯道长一尺．问径几何？”其意为：今有一圆柱形木材，埋在墙壁中，不知其大小，用锯去锯该材料，锯口深1寸，锯道长1尺．如图，已知弦AB＝1尺，弓形高CD＝1寸，（注：1尺＝10寸）问这块圆柱形木材的直径是（）A．13寸B．6.5寸C．26寸D．20寸【变式10-2】（2022秋•西城区校级期中）京西某游乐园的摩天轮采用了国内首创的横梁结构，风格更加简约．如图，摩天轮直径88米，最高点A距离地面100米，匀速运行一圈的时间是18分钟．由于受到周边建筑物的影响，乘客与地面的距离超过34米时，可视为最佳观赏位置，在运行的一圈里最佳观赏时长为分钟．【变式10-3】（2022•浙江）如图，公园内有一个半径为20米的圆形草坪，A，B是圆上的点，O为圆心，̂，一部分市民为走“捷径”，踩坏了花草，走出了一条小路AB．通∠AOB＝120°，从A到B只有路AB过计算可知，这些市民其实仅仅少走了步（假设1步为0.5米，结果保留整数）．（参考数据：√3≈1.732，π取3.142）。

B M A
OM⊥AB,ON⊥AC,垂足分别为M, OM⊥AB,ON⊥AC,垂足分别为M, 垂足分别为 N,且OM=2,0N=3,则 N,且OM=2,0N=3,则AB= 6 AC= 4 ,OA= 13 . ,
O
N C
练习：半径为５的圆中， 练习：半径为５的圆中，有两条平行弦 AB 和CD，并且 ，并且AB =６,CD=８，求AB ６ ８ 间的距离. 和CD间的距离 间的距离
O A B
试一试
挑战自我填一填 挑战自我填一填
1、判断： 、判断：
驶向胜利 的彼岸
⑴垂直于弦的直线平分这条弦,并且平分弦所对的两条 垂直于弦的直线平分这条弦 并且平分弦所对的两条 弧. （r） ⑵平分弦所对的一条弧的直径一定平分这条弦所对的 另一条弧. 另一条弧 （√ ） ⑶经过弦的中点的直径一定垂直于弦.（ r ） 经过弦的中点的直径一定垂直于弦 （ ⑷圆的两条弦所夹的弧相等，则这两条弦平行. （ r ） 圆的两条弦所夹的弧相等，则这两条弦平行 ⑸弦的垂直平分线一定平分这条弦所对的弧. （ √ ） 弦的垂直平分线一定平分这条弦所对的弧
CD是直径
CD ⊥ AB AE = BE ⇒ ( AB不是直径)
定理演绎: 定理演绎
C O E A D
推论二. 推论二
⇒
CD⊥AB AE=BE
CD是直径 (或CD过圆心)
推论三. 推论三 CD⊥AB B ⇒ AE=BE
CD是直径 (或CD过圆心)
一般地:在这五个结论中 如果有其中两个成 一般地 在这五个结论中,如果有其中两个成 在这五个结论中 就可以推出另外三个存在. 立,就可以推出另外三个存在 就可以推出另外三个存在 即:有2就有三 有 就有三
练习:如图， 为圆 的直径， 为圆O的直径 练习 如图，CD为圆 的直径，弦AB交 如图 交 CD于E， ∠ CEB=30°， DE=9㎝， 于 ， ° ㎝ CE=3㎝，求弦AB的长 ㎝ 求弦 的长. 的长

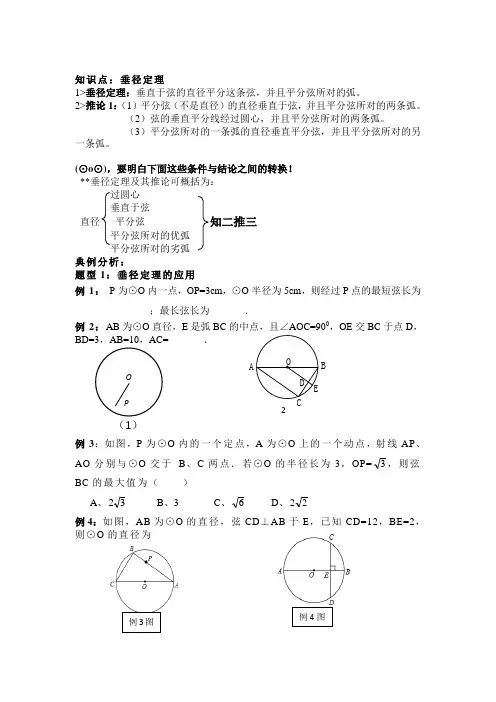

知识点：垂径定理1>垂径定理：垂直于弦的直径平分这条弦，并且平分弦所对的弧。

2>推论1：（1）平分弦（不是直径）的直径垂直于弦，并且平分弦所对的两条弧。

（2）弦的垂直平分线经过圆心，并且平分弦所对的两条弧。

（3）平分弦所对的一条弧的直径垂直平分弦，并且平分弦所对的另一条弧。

(⊙o ⊙)，要明白下面这些条件与结论之间的转换！**垂径定理及其推论可概括为：过圆心垂直于弦直径平分弦知二推三平分弦所对的优弧平分弦所对的劣弧典例分析：题型1：垂径定理的应用例1： P 为⊙O 内一点，OP=3cm ，⊙O 半径为5cm ，则经过P 点的最短弦长为_______；最长弦长为_______．例2：AB 为⊙O 直径，E 是弧BC 的中点，且∠AOC=900，OE 交BC 于点D ，BD=3，AB=10，AC=_______．例3：如图，P 为⊙O 内的一个定点，A 为⊙O 上的一个动点，射线AP 、BC 的最大值为（ ）A 、32B 、3C 、6D 、22例4：如图，AB 为⊙O 的直径，弦CD ⊥AB 于E ，已知CD=12，BE=2，则⊙O 的直径为_________B A2 （1）题型2：添加辅助线，构造垂径定理例1：如图，BD 是⊙O 的弦，点C 在BD 上，以BC 为边作等边三角形△ABC ，点A 在圆内，且AC 恰好经过点O ，其中BC=12，OA=8，则BD 的长为_______例2：如图，⊙O 过点B 、C ，圆心O 在等腰Rt △ABC 的内部，∠BAC=90°，OA=1，BC=6．则⊙O 的半径为_________例3：将半径为2厘米的圆形纸片折叠后，圆弧恰好经过圆心O ，则折痕AB 的长为________变式训练：将一个半径为5cm 的半圆O ，如图折叠，使弧AF 经过点O ，则折痕AF 的长度为_________例4：A 是半径为5的⊙O 内的一点，且OA=3，则过点A 且长小于10的整数弦的条数是（ ）A 、1条B 、2条C 、3条D 、4条例5：已知⊙O 的半径是5cm ，弦AB ∥CD ，AB=6cm ，CD=8cm ，则AB 与CD 的距离是（ ）A ．1cmB ．7cmC ．1cm 或7cmD ．无法判断小试牛刀：1、已知⊙O 中，OC ⊥弦AB 于点C, AB=8, OC=3，则⊙O 的半径长等于 .2、如图（1），在⊙O 中，P 是弦AB 的中点，CD 是过点P 的直径，•则下列结论中不正确的是（）A ．AB ⊥CDB ．∠AOP=∠BOPC ．弧AD=弧BD D ．PO=PDC3．如图（2），已知⊙O的半径为5，弦AB=6，M是AB上任意一点，则线段OM的长可能是（）A．2.5 B．3.5 C．4.5 D．5.5 4．如图（2），⊙O的直径为10，圆心O到弦AB的距离OM为3，则AB的长为_____；在⊙O上，到弦AB所在直线的距离为2的点共有个。
