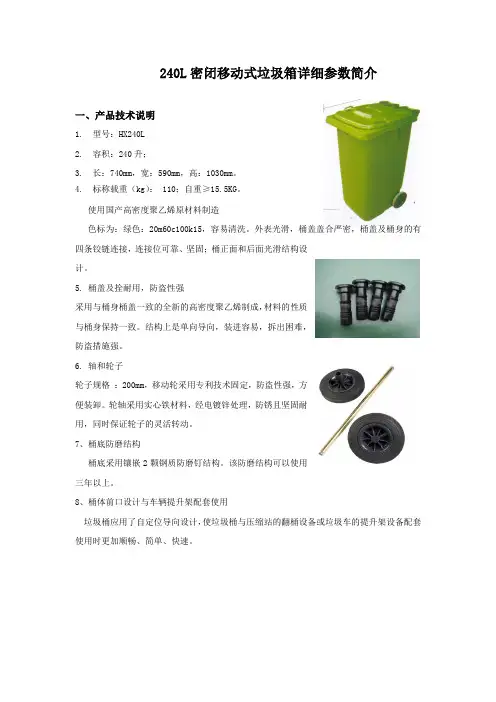

240L密闭移动式垃圾箱详细参数简介

一、产品技术说明

1. 型号：HX240L

2. 容积：240升；

3. 长：740mm，宽：590mm，高：1030mm。

4. 标称载重（kg）： 110；自重≥15.5KG。

使用国产高密度聚乙烯原材料制造

色标为：绿色：20m60c100k15，容易清洗。外表光滑，桶盖盖合严密，桶盖及桶身的有四条铰链连接，连接位可靠、坚固；桶正面和后面光滑结构设计。

5. 桶盖及拴耐用，防盗性强

采用与桶身桶盖一致的全新的高密度聚乙烯制成，材料的性质与桶身保持一致。结构上是单向导向，装进容易，拆出困难，防盗措施强。

6. 轴和轮子

轮子规格 ：200mm，移动轮采用专利技术固定，防盗性强，方便装卸。轮轴采用实心铁材料，经电镀锌处理，防锈且坚固耐用，同时保证轮子的灵活转动。

7、桶底防磨结构

桶底采用镶嵌2颗钢质防磨钉结构。该防磨结构可以使用三年以上。

8、桶体前口设计与车辆提升架配套使用

垃圾桶应用了自定位导向设计，使垃圾桶与压缩站的翻桶设备或垃圾车的提升架设备配套使用时更加顺畅、简单、快速。

页眉内容

精心整理 240L塑料垃圾桶技术参数要求

1. 垃圾桶有效容积240升；

2. 产品使用高密度聚乙烯全新料（HDPE）一次性注模成型。

3. 桶体（含盖）外形尺寸（长×宽×高）：720×570×1050mm；（±1%）

4. 桶体（不含盖）外形尺寸（长×宽×高）：680×550×70mm（±1%）

5. 桶盖外形尺寸（长×宽×高）：530×460×60mm（±1%）

6. 桶体总重：16.25KG（±1%）,桶身净重（不含轮轴）：11.5KG（±1%）

7. 高温65℃、低温-20℃的气温下，不变形，不开裂；

8. 材料：高密度聚乙烯新料（HDPE）一次注模成型，外表光滑，容易清洗；

9. 外观：垃圾桶表面光滑平整，无波纹、划痕、黑点、杂志、气泡和裂纹；同一批次的塑料垃圾桶的桶盖和桶身色泽均匀，且闭合部位无明显变形。

10. 桶盖厚度：3.5mm；

11. 桶体壁厚5mm，桶身正面加强筋不小于270mm；轮间距：465mm

12. 桶口及加强筋壁厚5mm，桶沿处高53mm（±1%）；

13. 桶底正面底部在注塑生产过程中嵌钢质耐磨钉16个，增加桶底的耐磨性能；垃圾桶裙边内部设有网状加强筋，可确保塑料桶和翻桶架（后压车配套装置）在衔接作业时的紧密结合；

14.轮轴：采用低碳钢经磷化处理增加光洁度，坚固耐用；经过电镀锌12μ厚度的处理工艺，有抗氧化防锈功能；

15.滚轮：橡胶材质外轮、聚乙烯材质内轮的实心轮，胎面厚度为30mm，承载力≥100kg；橡胶轮与底轴连接方式，采用专利卡簧技术固定，不会被盗卸。

16、 耐腐蚀，并有足够的机械强度和良好的冲击韧性；

17、 能与采购单位现有的环卫车辆翻转机构匹配；

18、 其它技术要求和物理性能均符合《中华人民共和国城镇建设行业标准》（文件号：CJ／T280-2008）。

19、 喷涂字样、产品编号等采购方指定。

20、产品彩图

精心整理 660L(四轮移动式)塑料垃圾桶技术参数

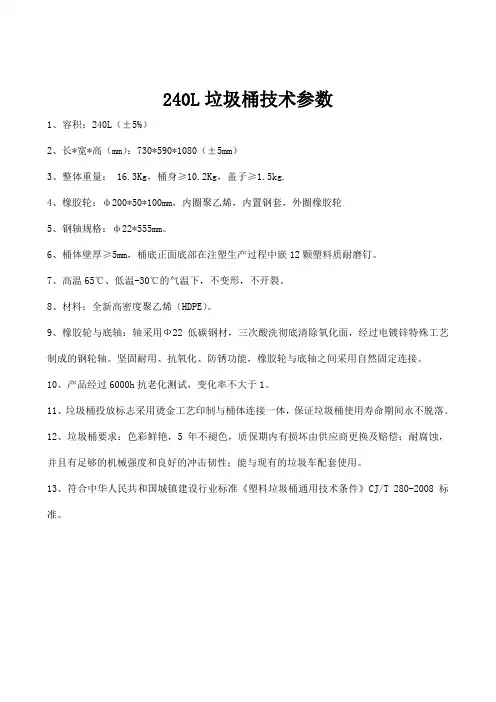

240L垃圾桶技术参数

1、容积：240L（±5%）

2、长*宽*高（mm）：730*590*1080（±5mm）

3、整体重量： 16.3Kg，桶身≥10.2Kg，盖子≥1.5kg.

4、橡胶轮：ф200*50*100mm，内圈聚乙烯，内置钢套，外圈橡胶轮

5、钢轴规格：ф22*555mm。

6、桶体壁厚≥5mm，桶底正面底部在注塑生产过程中嵌12颗塑料质耐磨钉。

7、高温65℃、低温-30℃的气温下，不变形，不开裂。

8、材料：全新高密度聚乙烯（HDPE）。

9、橡胶轮与底轴：轴采用Ф22低碳钢材，三次酸洗彻底清除氧化面，经过电镀锌特殊工艺制成的钢轮轴。坚固耐用、抗氧化、防锈功能，橡胶轮与底轴之间采用自然固定连接。

10、产品经过6000h抗老化测试，变化率不大于1。

11、垃圾桶投放标志采用烫金工艺印制与桶体连接一体，保证垃圾桶使用寿命期间永不脱落。

12、垃圾桶要求：色彩鲜艳，5年不褪色，质保期内有损坏由供应商更换及赔偿；耐腐蚀，并且有足够的机械强度和良好的冲击韧性；能与现有的垃圾车配套使用。

13、符合中华人民共和国城镇建设行业标准《塑料垃圾桶通用技术条件》CJ/T 280-2008标准。

■ 桶体

采用高密度聚乙烯100%新料一次性注模成型无接缝，外表光滑，容易清洗，桶体性能根据EN840-5的标准生产，桶体的平均壁厚达到5.0mm以上。

国内首创，在桶体正面和背面独特设计新添置拥有专利技术的加强肋骨，使桶的四周能承受足够的机械强度和更大的冲击力。

垃圾桶提升处裙边内部设有网状双边加强筋，特殊的挂钩导入斜边设计，可确保塑料桶和翻桶架（后压车配套装置）在衔接作业时的紧密结合。

■ 侧面加强筋肋骨

在桶体侧面新添置的加强肋骨，防止运输过程中的垃圾桶破损和方便运输周转。

■ 桶盖

桶盖内部设有专业防异味密封圈，增强密封性，更好的防止垃圾异味外泄。

■ 桶体把手

桶盖与桶体之间设有四条加强筋连接，连接处牢固，增加桶体把手的抗冲击能力，提高了对把手的保护程度，延长了使用寿命。；桶盖与桶身之间的连接销子为4个。
