简述变电站综合自动化系统的结构及组成
变电站综合自动化系统是指用于实现变电站自动化控制和监视的一种集成化系统。该系统通过集成各种自动化设备和软件，实现对变电站的综合监控、保护、控制和通信等功能。
变电站综合自动化系统的结构主要包括以下几个方面：
1. 数据采集系统：负责采集各种传感器和仪器的输入数据，如电流、电压、温度等。通常采用PLC、RTU等设备来实现数据采集。
2. 控制系统：负责对变电站设备的控制操作，包括开关的控制、断路器的操作、遥控等。通常采用主站与站控器相结合的方式，使用远动装置来实现远距离的控制功能。
3. 保护系统：负责对变电设备和电力系统进行保护，包括对电流、电压、频率等参数进行监测和保护。通常采用继电器保护装置、差动保护装置等设备来实现。
4. 监控系统：负责对变电站设备及电力系统的状态进行监测和显示，包括对各种仪器设备的状态、运行参数等进行实时监控，并通过人机界面显示给操作人员。通常采用SCADA系统来实现。
5. 通信系统：负责变电站内各个设备之间的通信以及变电站与上级调度中心之间的通信。通常采用通信协议如IEC 61850等来实现设备之间的互联互通。
综合自动化系统通常还包括数据存储、数据处理分析、故障诊断、报警管理等功能，以及人机界面、报表输出、事件记录等辅助功能。
总而言之，变电站综合自动化系统主要由数据采集系统、控制系统、保护系统、监控系统和通信系统等组成，通过集成和协调各个子系统，实现对变电站设备和电力系统的快速、准确的运行控制和监视。
第一章变电站综合自动化系统概论
第一节变电站综合自动化的概念及特点
第二节变电站综合自动化的内容、主要功能
第三节变电站综自系统的结构形式和配置
第五节变电站综合自动化技术的发展方向
Page
2
Page 3第一节变电站综合自动化的概念及特点
一、常规变电站状况电力系统的环节：发、输、配、用变电站的基本作用：变换电压等级、汇集电流、分配电流、控制电能流向、调整电压常规变电站的二次系统构成：继电保护————保护屏就地监控————控制屏远动装置————中央信号屏录波装置————录波屏常规变电站的二次系统的缺点：
(1)安全性、可靠性不能满足现代电力系统高可靠性的要求。(2)二次系统的硬件设备类别杂，彼此相关性小，设备之间互不兼容。(3)设备使用大量电线电缆，安装调试工作量大。(4)维护工作量大，设备可靠性差，不利于提高运行管理水平和自动化水平。
Page 4二、变电站综合自动化的基本概念
变电站综合自动化是将变电站的二次设备(包括测量仪表、信号系统、继电保护、自动装置和远动装置等)经过功能
的组合和优化设计，利用先进的计算机技术、现代电子技
术、通信技术和信号处理技术，实现对全变电站的主要设
备和输、配电线路的自动监视、测量、自动控制和微机保
护，以及与调度通信等综合性的自动化功能。
变电站综合自动化系统，即利用多台微型计算机和大规模集成电路组成的自动化系统，代替常规的测量和监视仪
表，代替常规控制屏、中央信号系统和远动屏，用微机保
护代替常规的继电保护屏，改变常规的继电保护装置不能
与外界通信的缺陷。
Page 5变电站综合自动化，“综合”二字含义：
两方面——横向综合和纵向综合。
横向综合——指利用计算机将不同厂家的设备连在一起，
替代或升级老设备的功能。
纵向综合——通过通信等新功能，增强变电站内部、各控
制中心之间的协调能力。如：借助人工智能技术，在控制
中心就可以实现对整个变电站的控制和保护系统进行在线
智能变电站自动化系统
在当今电力领域，智能变电站自动化系统正逐渐成为保障电力稳定供应、提高电网运行效率和可靠性的关键技术。这一系统的出现，不仅改变了传统变电站的运行和管理方式，更推动了电力行业向智能化、高效化的方向迈进。
智能变电站自动化系统，简单来说，就是利用先进的信息技术、传感器技术和自动化控制技术，对变电站的各种设备和运行参数进行实时监测、控制和保护的一套综合性系统。它能够实现变电站的智能化运行、自动化控制、远程监控和故障诊断等功能，从而大大提高了变电站的运行效率和可靠性。
从功能上看，智能变电站自动化系统主要包括以下几个方面。首先是数据采集与监控系统（SCADA），它负责实时采集变电站内各种设备的运行数据，如电压、电流、功率等，并将这些数据传输到控制中心，以便运行人员对变电站的运行状态进行实时监控。其次是继电保护系统，它能够在电力系统发生故障时迅速动作，切除故障设备，保障电网的安全稳定运行。再者是自动化控制系统，它可以根据预设的程序和策略，对变电站内的设备进行自动控制，如开关的分合、变压器的调压等。此外，还有智能告警与故障诊断系统，它能够对变电站内出现的异常情况及时发出告警，并对故障进行快速诊断和定位，为运维人员提供有效的决策支持。 与传统变电站相比，智能变电站自动化系统具有诸多显著的优势。其一，它实现了设备的智能化和数字化，大大提高了设备的可靠性和稳定性。传统的变电站设备大多采用模拟信号进行传输和控制，容易受到干扰和衰减，而智能变电站采用数字信号，具有更高的精度和抗干扰能力。其二，智能变电站自动化系统实现了信息的高度共享和集成。通过统一的通信协议和网络架构，不同厂家、不同类型的设备可以实现互联互通，运行人员可以在一个平台上获取到全面、准确的变电站运行信息，提高了决策的科学性和准确性。其三，它提高了变电站的自动化水平和运行效率。通过自动化控制和远程监控，减少了人工干预，降低了运维成本，同时也提高了变电站的运行可靠性。
变电站综合自动化系统

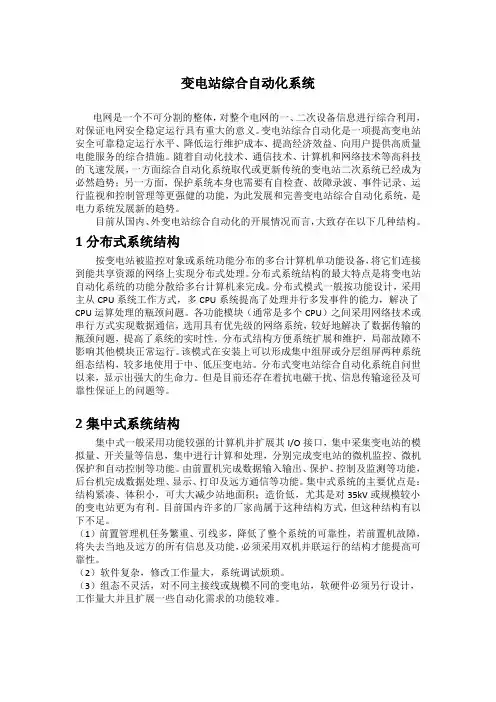

电网是一个不可分割的整体，对整个电网的一、二次设备信息进行综合利用，对保证电网安全稳定运行具有重大的意义。变电站综合自动化是一项提高变电站安全可靠稳定运行水平、降低运行维护成本、提高经济效益、向用户提供高质量电能服务的综合措施。随着自动化技术、通信技术、计算机和网络技术等高科技的飞速发展，一方面综合自动化系统取代或更新传统的变电站二次系统已经成为必然趋势；另一方面，保护系统本身也需要有自检查、故障录波、事件记录、运行监视和控制管理等更强健的功能，为此发展和完善变电站综合自动化系统，是电力系统发展新的趋势。
目前从国内、外变电站综合自动化的开展情况而言，大致存在以下几种结构。
1分布式系统结构
按变电站被监控对象或系统功能分布的多台计算机单功能设备，将它们连接到能共享资源的网络上实现分布式处理。分布式系统结构的最大特点是将变电站自动化系统的功能分散给多台计算机来完成。分布式模式一般按功能设计，采用主从CPU系统工作方式，多CPU系统提高了处理并行多发事件的能力，解决了CPU运算处理的瓶颈问题。各功能模块（通常是多个CPU）之间采用网络技术或串行方式实现数据通信，选用具有优先级的网络系统，较好地解决了数据传输的瓶颈问题，提高了系统的实时性。分布式结构方便系统扩展和维护，局部故障不影响其他模块正常运行。该模式在安装上可以形成集中组屏或分层组屏两种系统组态结构，较多地使用于中、低压变电站。分布式变电站综合自动化系统自问世以来，显示出强大的生命力。但是目前还存在着抗电磁干扰、信息传输途径及可靠性保证上的问题等。
