酸雾吸收塔原理 PPT

两级酸雾净化塔工作原理
首先，酸雾净化塔采用两级净化的方式，即分为上下两个层次。

底层
是酸雾吸收层，用于吸收工业废气中的酸性物质；上层是酸雾中和层，用
于中和底层吸收塔中吸收的酸性物质。

其次，酸雾吸收层的工作原理是通过喷淋液体吸收工业废气中的酸性
物质。

喷淋液体通常选择碱性溶液，如氢氧化钠溶液。

当废气从底部进入
吸收层时，喷淋液体会以分散液滴的形式喷洒到底部，并与废气发生反应。

酸性物质会与碱性溶液中的氢氧化钠发生中和反应，生成水和相应的盐。

经过吸收后的气体会逐渐上升，并在上层与中和液体进行交互作用。

接着，酸雾中和层的工作原理是将底层吸收塔中吸收的酸性物质中和。

中和液体通常选择酸性溶液，如硫酸溶液。

当废气从顶部进入中和层时，
中和液体会以雾状喷洒到顶部，并与废气发生反应。

与碱性溶液类似，酸
性物质也会与酸性溶液发生中和反应，生成水和相应的盐。

最后，通过酸雾吸收和酸雾中和的连续作用，酸雾净化塔可以有效去
除工业废气中的酸性物质。

处理后的废气将不再含有酸性物质，达到排放
标准要求。

同时，酸雾净化塔还具有可调节喷淋液体的流量和溶液浓度、
易于操作和维护等特点。

总之，两级酸雾净化塔通过酸雾吸收和酸雾中和的方式实现了对工业
废气中酸性物质的净化。

其工作原理简单有效，可以广泛应用于工业废气
治理领域。

酸雾喷淋塔工作原理
酸雾喷淋塔是一种用于处理废气和污水的设备，其工作原理主要是利用化学反应和物
理作用来将废气中的酸雾和有害气体去除掉。

下面就详细介绍一下酸雾喷淋塔的工作原
理。

酸雾喷淋塔的结构通常包括进气口、填料层、液下槽、喷淋装置、排气口等部分，其
工作过程可分为以下几个步骤：
第一步：进气口
废气经过预处理后，进入酸雾喷淋塔的进气口，再被导入填料层中，此时废气中所含
的酸雾和有害气体开始接触填料表面。

第二步：填料层
填料层通常由大量物理性表面积较大的塑料或陶瓷块组成，其作用是加大气体与液体
之间的接触面积，让废气中所含的酸雾和有害气体能与塔内注入的喷淋液充分接触，从而
实现气液反应，将有害物质进行吸附和分离。

第三步：液下槽
液下槽位于填料层下方，其作用是收集注入酸水喷淋液后沉降的有害气体和酸雾，防
止废气反弹到出口。

液下槽中的酸水喷淋液通过循环泵引回到喷淋装置进行重复使用，达
到节能和环保的目的。

第四步：喷淋装置
喷淋装置是酸雾喷淋塔中的核心部分，其作用是将酸水喷淋液送入填料层，使其与废
气充分接触并进行化学反应，将有害气体与酸雾进行吸附和分离，实现废气的净化处理。

经过喷淋处理后，废气所含的酸雾和有害气体已被吸附和分离，不再对环境产生危害。

净化后的废气尾部被排出酸雾喷淋塔的排气口，然后释放到大气中。

两级酸雾净化塔工作原理
两级酸雾净化塔是一种用于处理工业废气中酸性气体的装置，主要用于去除工业生产过程中产生的酸雾。

酸雾主要由硫酸、硝酸、氢氟酸等酸性物质蒸发后形成的细小气溶胶组成。

这些酸性气体对环境及人体健康都有一定的危害。

酸雾净化塔则利用物理压缩和化学吸附的原理，将酸性气体净化并转化为无害物质。

在一级净化阶段，主要利用乙醇溶液进行喷淋处理。

酸性废气首先进入塔底，然后通过喷嘴进行喷淋，让废气与乙醇溶液充分接触。

由于乙醇的吸湿性和极性较高，它能够吸附空气中的水分和酸性气体。

废气中的酸雾颗粒与乙醇溶液中的水分发生反应，生成水溶性的酸液，从而使酸性气体净化。

在二级净化阶段，一级净化后的酸性气体进入第二级净化塔。

这个阶段主要通过化学反应将酸性气体转化为无害物质。

二级净化塔内充填有干燥的氢氧化钠颗粒。

酸性气体与干燥的氢氧化钠颗粒接触时，发生酸碱中和反应，酸性气体中的酸性成分被中和成盐类物质。

这些盐类物质可溶于水，因此通过喷淋注入一级净化塔中的乙醇溶液一同进入污水处理系统进行处理，从而达到酸雾净化的目的。

两级酸雾净化塔在工业废气处理中起到非常重要的作用。

通过物理和化学的方式，能够有效地去除酸性废气中的酸雾，将有害物质转化为无害物质。

同时，对于净化后的液体进行处理，避免了污水的直接排放，减少了对环境的污染。

这种净化塔操作简单，处理效果好，且具有一定的经济效益，因此在工业废气处理中得到广泛应用。

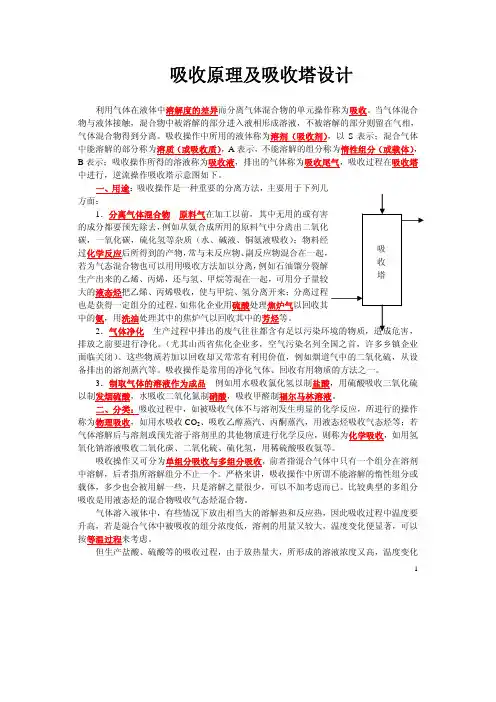

吸收原理及吸收塔设计利用气体在液体中溶解度的差异而分离气体混合物的单元操作称为吸收。

当气体混合物与液体接触，混合物中被溶解的部分进入液相形成溶液，不被溶解的部分则留在气相，气体混合物得到分离。

吸收操作中所用的液体称为溶剂（吸收剂），以S表示；混合气体中能溶解的部分称为溶质（或吸收质），A表示，不能溶解的组分称为惰性组分（或载体），B表示；吸收操作所得的溶液称为吸收液，排出的气体称为吸收尾气，吸收过程在吸收塔中进行，逆流操作吸收塔示意图如下。

一、用途：吸收操作是一种重要的分离方法，主要用于下列几1．分离气体混合物原料气在加工以前，其中无用的或有害的成分都要预先除去，例如从氨合成所用的原料气中分离出二氧化碳，一氧化碳，硫化氢等杂质（水、碱液、铜氨液吸收）；物料经过化学反应后所得到的产物，常与未反应物、若为气态混合物也可以用用吸收方法加以分离，例如石油馏分裂解生产出来的乙烯、丙烯，还与氢、甲烷等混在一起，可用分子量较大的液态烃把乙烯、丙烯吸收，使与甲烷、氢分离开来；分离过程也是获得一定组分的过程，如焦化企业用硫酸处理焦炉气以回收其中的氨，用洗油处理其中的焦炉气以回收其中的芳烃等。

2．气体净化排放之前要进行净化。

（尤其山西省焦化企业多，空气污染名列全国之首，许多乡镇企业面临关闭）。

这些物质若加以回收却又常常有利用价值，例如烟道气中的二氧化硫，从设备排出的溶剂蒸汽等。

吸收操作是常用的净化气体、回收有用物质的方法之一。

3．制取气体的溶液作为成品例如用水吸收氯化氢以制盐酸，用硫酸吸收三氧化硫以制发烟硫酸，水吸收二氧化氮制硝酸，吸收甲醛制福尔马林溶液。

二、分类：吸收过程中，如被吸收气体不与溶剂发生明显的化学反应，所进行的操作称为物理吸收，如用水吸收CO2、吸收乙醇蒸汽、丙酮蒸汽，用液态烃吸收气态烃等；若气体溶解后与溶剂或预先溶于溶剂里的其他物质进行化学反应，则称为化学吸收，如用氢氧化钠溶液吸收二氧化碳、二氧化硫、硫化氢，用稀硫酸吸收氨等。
