第五部分 NX8装配设计
【主要内容】
课时:4
【主要内容】
1.新建装配;
2.配对条件。
【学习提纲】
1.新建装配;
2.配对条件。
【课堂练习】
5-1 01ZP
7-2 02ZP——旋塞阀装配
7-3 圆锥滚子轴承
第五部分 NX8装配设计
【主要内容】
课时:4
【主要内容】
1.新建装配;
2.配对条件。
【学习提纲】
1.新建装配;
2.配对条件。
【课堂练习】
5-1 01ZP
7-2 02ZP——旋塞阀装配
7-3 圆锥滚子轴承
UG NX 8.0安装说明 1
UG NX 8.0 的安装说明
一. 安装UG NX 8.0软件的硬件要求
UG NX 8.0软件系统可在工作站(Work station)或个人计算机(PC)上运行,如果安装在个人计算机上,为了保证软件安全和正常使用,对计算机硬件的要求如下:
CPU芯片:一般要求Pentium3以上,推荐使用Intel公司生产的Pentium4/1.3GHz以上的芯片。
内存:一般要求为256MB以上。如果要装配大型部件或产品,进行结构、运动仿真分析或产生数控加工程序,则建议使用1024MB以上的内存。
显卡:一般要求支持Open_GL的3D显卡,分辨率为1024×768以上,推荐使用64MB以上的显卡。如果显卡性能太低,打开软件后,其会自动退出。
网卡:以太网卡。
硬盘:安装UG NX 8.0软件系统的基本模块,需要3.5GB左右的硬盘空间,考虑到软件启动后虚拟内存及获取联机帮助的需要,建议在硬盘上准备4.2GB以上的空间。
鼠标:强烈建议使用三键(带滚轮)鼠标,如果使用二键鼠标或不带滚轮的三键鼠标,会极大地影响工作效率。
显示器:一般要求使用15in以上显示器。
键盘:标准键盘。
二. 安装UG NX 8.0软件的操作系统要求
操作系统:操作系统为Windows 2000 以上的Workstation或Server版均可,要求安装SP3(Windows补丁)以上版本,XP系统要求安装SP1以上版本。对于UNIX系统,要求HP-UX(64-bit)的11版、Sun Solaris(64-bit)的Solaris 82/02、IBM-AIX的4.3.3、Maintenance Lecel 8和SGI-IRIX的6.5.11。
硬盘格式:建议NTFS格式,FAT也可。
网络协议:TCP/IP协议。
显卡驱动程序:分辨率为1024×768以上,真彩色。
1.
课堂考勤
1.加入云课堂班级;
2.云课堂手势签到;
3.了解未到学生情况。
2.课程考核介绍 1. 介绍本课程考核内容和方式:
课程成绩(100%)=云课堂作业(10%)+考勤(30%)+平时上机作业(20%)+随堂考试(40%)
1.小组分组4-5人一个小组;
2.个人文件命名方式:班级+班级名单序号+姓名拼音+作业题目
3.UG NX特点 提供一个虚拟产品开发环境,可完成产品草图绘制到生成三维实体,再到结构和动力学分析,再到仿真模拟加工,生成数控代码等一系列操作。
软件三大功能:
(1)强大的实体造型功能、曲面造型、虚拟装配技术和产生工程图;
(2)产品分析:有限元分析、结构运动分析
(3)数控编程:仿真加工模拟、生成数控代码;
1. UG NX启动 软件启动:
(1)双击桌面快捷方式图标;
(2)单击桌面左下角“开始”按钮,在所有程序中寻找或者对话框中直接搜索“NX”,点击图标打开软件;
(3)安装目录中找到安装软件直接双击打开。
4.文件操作 1.新建文件:
(1)“文件” → “新建”;
(2)点击“工具条”中“新建”图标;
(3)Ctrl+N 组合键。(使用于多种软件操作,如Word、PPT、电子表格)
新建文件类型:
(1)模型:三维实体零件,后缀为“XX.prt”;
(2)制图:由三维实体零件或装配零件直接导出二维工程图,后缀为“XX.prt”;
(3)仿真:
(4)加工:
(5)检测:
(6)机电概念设计:
(7)船舶结构:
注意:UG NX8.0不支持中文路径和中文名称,所以命名文件时只能有数字和字母。文件保存路径也不能有中文。
2. 打开文件:
(1)“文件” → “打开”;
(2)点击“工具条”中“打开”图标;
(3)Ctrl+O 组合键;
(4)“文件” → “最近打开的部件”。
注意:大型装配件打开选项中,“仅加载结构”是加载时只加载装配时各个零部件的关系,然后,你可以选择你需要显示的若干零部件为工作部件,这样加载速度就很快。“使用部分加载”则在加载时不将所有的零部件数据都加载进来,而只是加载部分数据,一个零部件的描述是有很多数据的,这样也可以提高加载的速度。(装配才会用到)
1 8 竭诚为您提供优质文档/双击可除
ug怎么制作工程图模板
篇一:ugnx8.0工程图模板
ugnx8.0工程图模板()
ug8.0为中国用户提供了十几种标准的制图模板
特别是像a4a3a2a1a0这些模板
新建图纸的时候只要设置如图片所示就可以调用模板
但是需要说明的是,要把图层171和173打开才可以看见
还有一个问题需要注意,就是你新建文件的时候要注意,否则就算你打开这两个图层你也看不到你想要的结果,比如字体没法正常显示。详细讲解看图片中的注释:
如果上面操作都没问题的话,此时请大家仔细看下图纸的标题栏,是不是发现字体不是宋体,我们国家标准可不是这样的,所以需要进行更改。更改很简单,用户只用双击文字就是更改,详细看下面图片注释:
尽管操作简单,但是每调用一次模板都需要更改的话就
2 8 比较麻烦了,所以我们治病要治疗它的根本啊!!!此时大家只要把安装目录下对应的模板更改就可以了!详细说明见图片注释
尽管操作简单,但是每调用一次模板都需要更改的话就比较麻烦了,所以我们治病要治疗它的根本啊!!!此时大家只要把安装目录下对应的模板更改就可以了!详细说明见图片注释
ug7.5的自带图框、模板设置
表面粗糙度符号
关于nx7版本的表面粗糙度修改的方式与以前版本不一样的
在ugnx7安装文件夹下的ugii中找到ugii_env_ug.dat文件,查找ugii_suRFace_Finish=oFF,将oFF修改成on即可
修改图框
ugnx7.5中有自带的图框,其中零件名称、材料、重量(赋值重量)、零件图号、页码、页数、比例、设计都是可以在gc工具箱—>属性工具—>属性中填写,而且在装配时有关联性,但它自带的图框中的字体(中文:chinesef_fs,标注:blockfont)以及公司名称:西门子产品管理软件(上海)有限公司要修改,但调入图框用gc工具箱填写属性时,这些项目是选不中的,是因为设置了图层仅可见的。

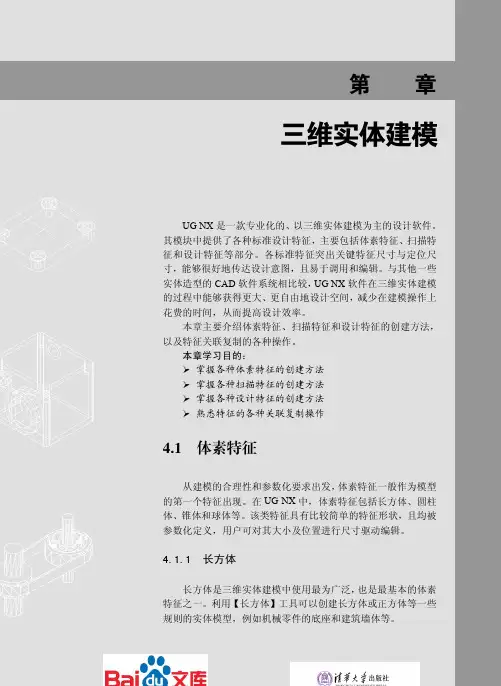

第4
章
三维实体建模
UG NX是一款专业化的、以三维实体建模为主的设计软件。
其模块中提供了各种标准设计特征,主要包括体素特征、扫描特
征和设计特征等部分。各标准特征突出关键特征尺寸与定位尺
寸,能够很好地传达设计意图,且易于调用和编辑。与其他一些
实体造型的CAD软件系统相比较,UG NX软件在三维实体建模
的过程中能够获得更大、更自由地设计空间,减少在建模操作上
花费的时间,从而提高设计效率。
本章主要介绍体素特征、扫描特征和设计特征的创建方法,
以及特征关联复制的各种操作。
本章学习目的:
掌握各种体素特征的创建方法
掌握各种扫描特征的创建方法
掌握各种设计特征的创建方法
熟悉特征的各种关联复制操作
4.1 体素特征
从建模的合理性和参数化要求出发,体素特征一般作为模型
的第一个特征出现。在UG NX中,体素特征包括长方体、圆柱
体、锥体和球体等。该类特征具有比较简单的特征形状,且均被
参数化定义,用户可对其大小及位置进行尺寸驱动编辑。
4.1.1 长方体
长方体是三维实体建模中使用最为广泛,也是最基本的体素
特征之一。利用【长方体】工具可以创建长方体或正方体等一些
规则的实体模型,例如机械零件的底座和建筑墙体等。
76 UG NX 8.0 中文版基础教程在【特征】工具栏中单击【长方体】按钮,系统将打开【块】对话框,如图4-1所示。该对话框提供了3种创建长方体
的方式,现分别介绍如下。 “ 原点和边长
利用该方式创建长方体时,只需先指定
一点作为原点,然后分别设置长方体的长、
宽和高即可创建长方体,效果如图4-2所示。
“ 两点和高度
该方式是指通过指定长方体一个面上
的两个对角点,并设定长方体的高度参数
来创建相应的长方体特征。
在【类型】面板中选择【两点和高度】选项,然后指定现有基准坐标系的基准点
作为长方体的原点,并利用【点对话框】
工具指定长方体底面上的另一对角点。接
着设置长方体的高度参数即可创建长方
