装配式叠合板楼板安装工程施工办法

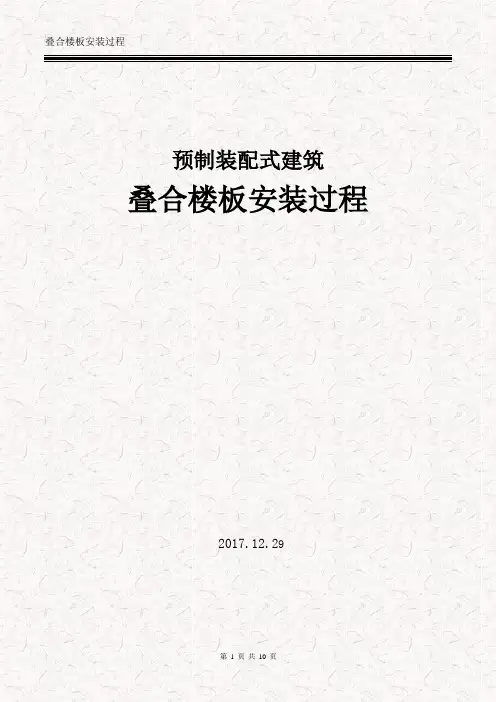

预制装配式建筑叠合楼板安装过程2017.12.29目录一、构件入场堆放及尺寸检查 (3)1、堆放要求： (3)2、构件尺寸检查 (3)二、施工准备 (4)4、技术准备：编制详细的吊装方案并已交底。

(4)三、安装过程及控制要点 (4)1、施工安装操作流程 (4)2、架设装配支撑 (4)3、基层清理 (5)4、放置叠合楼板 (6)5、安装侧面及开洞处模板 (6)6、安装管线等预埋件 (7)7、铺设上层布筋 (7)8、混凝土浇筑 (8)9、质量验收 (10)10、装配式结构尺寸允许偏差 (11)一、构件入场堆放及尺寸检查1、堆放要求：①、按照安装位置堆放，堆垛之间距离为0.8-1.2m②、水平堆放时，分型号码垛预制楼板不宜超过6块，预制墙板每垛不宜超过5块。

层与层之间要垫平，垫木要在一条直线上。

③、靠放时沿受力方向堆放。

2、构件尺寸检查①、不应有间隔支架及配筋突出于混凝土表面。

②、表面粗糙度不应大于1-2mm，单个凸面或凹面深度不超过5mm且直径不大于20mm。

③、构件边缘断裂. 凹陷及气孔的直径不大于5mm，可见深度不超过2mm。

④、可见的模板接缝深度不超过0.5mm。

⑤、预制件表面不应有可见的模板残留物。

预制构件允许尺寸偏差及检查方法应附表1《装配式混凝土结技术规程》。

二、施工准备1、人员准备：共计6人，其中吊装班组5人（指挥1人，4人安装），测量1人。

2、工具准备：塔吊吊装带或者钢丝绳、对讲机、经纬仪、水准仪、靠尺、弹线墨盒，冲击钻、膨胀螺丝、专用撬棍、斜支撑、工字钢、铝模板、拉杆、扣件。

3、材料准备：对要吊装的叠合板、进行检查、型号、外观、确保正确。

4、技术准备：编制详细的吊装方案并已交底。

三、安装过程及控制要点1、施工安装操作流程①架设装配支撑②清理基层③放置预制楼板④安装侧面及开洞处模板⑤安装管线等预埋件⑥铺设上层布筋2、架设装配支撑目标：为了施工中更加方便快捷的安装构件，控制安装精度。

装配式桥面叠合板安装施工工法一、前言装配式桥面叠合板安装施工工法是一种先进的桥梁施工技术，通过在预制场对桥面叠合板进行加工，然后在施工现场将其快速安装在支座之间，可以显著提高施工效率和质量，减少施工过程中的风险和工期延误。

二、工法特点装配式桥面叠合板安装施工工法具有以下几个特点：1. 模块化设计：桥面叠合板采用模块化设计，可以根据实际需求进行组合，适应不同桥梁跨度和荷载要求。

2. 快速安装：叠合板在预制场进行加工和装配，然后直接运输至施工现场，通过专用设备进行定位和安装，安装速度快，可以大大缩短施工周期。

3. 节约人力：采用装配式施工，减少了现场拼装和模板支撑所需的人力，降低了劳动强度和工人数量。

4. 优良性能：叠合板采用高强度材料制造，具有较好的承载性能、抗震性能和耐久性能，可以满足各种桥梁工程的要求。

三、适应范围装配式桥面叠合板安装施工工法适用于各类桥梁工程，无论是公路桥、铁路桥还是城市高架桥，都可以采用该工法进行施工。

特别是在跨度较大、施工时间紧迫或者有限制施工空间的情况下，该工法更能体现其优势。

四、工艺原理装配式桥面叠合板安装施工工法的原理是通过在预制场进行叠合板的加工和装配，然后使用专用设备将其快速安装在桥梁支座之间。

这种工艺可以保证叠合板的准确性和稳定性，避免了现场拼接和调整的麻烦，同时也降低了人工操作的风险。

施工工艺装配式桥面叠合板安装施工工法的施工过程主要包括以下几个阶段：1. 预制加工：在预制场进行叠合板的加工、包装和运输准备工作，包括模具制作、混凝土浇筑和装饰面层涂覆等。

2. 运输和吊装：使用专用运输车将叠合板运输至施工现场，并使用大型起重机进行吊装，将叠合板准确地放置在桥梁支座之间。

3. 定位和固定：通过精确的定位和固定装置，确保叠合板与桥梁支座之间的连接稳固和密封。

4. 拼装和调整：根据需要，对叠合板进行拼装和调整，确保其几何尺寸和平整度达到设计要求。

5. 装饰和保护：对叠合板进行装饰层和防护层的施工，提高桥梁的美观性和耐久性。

装配式叠合板安装施工方案(1)一、工程施工前准备1、组织专业施工队伍，生产过程的质量保证需由生产厂家承担。

对现场是要进行一定的分区，以确保工作安全。

2、施工现场必须具备切割、钻孔、灰浆、振动压实作业的设备，并保证此类设备的干净度和工作状态的良好，以保证施工的质量和效率。

3、施工现场应进行消防和安全管理，按照国家和地方相关法律法规执行。

4、施工现场要做好污染控制，对于产生大量扬尘的施工内容需采取适宜的措施。

二、工程施工的要求1、检查现场加工完毕的叠合板是否符合设计要求和工程质量标准，是否符合生产厂家的生产标准。

有无裂缝、缺陷等情况。

2、对于叠合板进行编号，确定安装位置、方向和数量等。

3、将现场标准设备运抵场地，即配备钢管、木板、开启器、下鹿板、木锤、石锤、拉刀、量尺、扫帚等基本工具与设备，并进行现金清点确认数量和完好程度。

4、现场脚手架懒人可以使用吊篮等辅助工具进行施工安装，但要注意工作时切勿碰触外观涂层。

5、通过预先安装配置和校准标准设备之后，需要现场评估、整理和确认。

它包括揭示并修复可能影响叠合板安装造成危害的条件，排除现场作业中可能感知到的障碍等。

6、根据施工图纸和设计要求进行划线、定位、钻孔等扎实地准备工作。

三、工程施工过程1、将叠合板放置于施工辅助设备上并调整好位置，级调整前已经做好了应用，满足预处理的技术要求与状态，确保装配式叠合板的各项性能符合设计要求和标准。

2、将叠合板沿安装位置进行好开孔、预留先行成型的独立固定座孔，补满没有紧贴的地方，填补住合体板与基础之间可能存在的无形隙。

3、专业施工人员将叠合板按照计划进行预安装和组装，以预制定好的钢筋骨架进行结构整理和固定。

对工件进行检验，在确保各项工作按预想顺利进行并组装连锁之前，要记得对新鲜混凝土、元器件、构建件等设计预留的孔位及标记进行彻底排查和核对，向现场督导及技术负责人进行汇报。

4、施工人员在开孔后，在与混凝土之间利用灰浆填补。

在灰浆干燥之前，专业技工逐一检查叠合板的每个部位，确保固定牢固牢靠并无异常松动现象，从而确保施工的可靠性和完整性。

装配式叠合板施工流程
装配式叠合板是一种预制混凝土板，其施工流程一般包括以下步骤：
1. 安装支撑架：在地面上安装支撑架，以支撑叠合板。

2. 吊装叠合板：使用吊车将叠合板吊装到支撑架上，并调整好位置。

3. 安装连接件：在叠合板的接缝处安装连接件，以保证叠合板的连接牢固。

4. 浇注混凝土：在叠合板的接缝处浇注混凝土，以保证叠合板的整体性。

5. 养护混凝土：混凝土浇注后，需要进行养护，以保证混凝土的强度和质量。

6. 拆除支撑架：混凝土养护完成后，拆除支撑架，完成施工。

具体的施工流程可能因项目的具体情况而有所不同。

在进行装配式叠合板施工时，建议咨询专业的建筑工程师或施工单位，以确保施工质量和安全。
