天津滨沣雅苑一期工程 临时用水施工方案

中铁一局集团有限公司 天津滨沣雅苑一期工程 项目经理部 2016年7月 天津滨沣雅苑一期工程 临时用水施工方案

中铁一局集团有限公司 天津滨沣雅苑一期工程 项目经理部

编 制： 审 核： 批 准： 日 期： 日 期： 日 期： 第一章、工程概况 项目位于天津滨沣雅苑一期工程包括1-3、5-10、12-16、20-23号楼、地库一至四、地库六及配建1，工程地点位于天津市津南区八里台镇国家农业科技园区内，北至津港辅道，东至其他建设用地，南至阁榭路，西至八里台东路。本次项目用地位于地块西南部分。 7、9、13、14、15、16#楼： 本工程主体结构为剪力墙结构。地下一层层高3.400米，地上两层，地上层高3.60米，建筑面积5773.44平米，建筑檐口高度8.50米，檐口与屋顶的平均高度9.69米，耐火等级为二级，建筑类型为别墅。 6、8#楼： 本工程主体结构为剪力墙结构。地下一层层高3.400米，地上两层，地上层高3.60米，建筑面积1336.66平米，建筑檐口高度8.50米，檐口与屋顶的平均高度9.69米，耐火等级为二级，建筑类型为别墅。 22#楼： 本工程主体结构为剪力墙结构。地下一层地上六层，地上一~五层高3.00米，六层层高3.6米，建筑面积2425.74平米，建筑檐口高度20.20米，檐口与屋顶的平均高度21.73米，耐火等级为二级，建筑类型为洋房。 23#楼： 本工程主体结构为剪力墙结构。地下一层地上六层，地上一~五层高3.00米，六层层高3.6米，建筑面积2160.38平米，建筑檐口高度20.20米，檐口与屋顶的平均高度21.73米，耐火等级为二级，建筑类型为洋房。 5、20、21#楼： 本工程主体结构为剪力墙结构。地下一层地上四层，地上一~三层高3.00米，四层层高3.6米，建筑面积4901.07平米，建筑檐口高度14.20米，檐口与屋顶的平均高度15.73米，耐火等级为二级，建筑类型为洋房。 1、2、3、12#楼： 本工程主体结构为剪力墙结构。地下一层地上四层，地上一~三层高3.00米，四层层高3.6米，建筑面积6490.96平米，建筑檐口高度14.20米，檐口与屋顶的平均高度15.73米，耐火等级为二级，建筑类型为洋房。 10#楼： 本工程主体结构为剪力墙结构。地下一层地上四层，地上一~三层高3.00米，四层层高3.6米，建筑面积1633.9平米，建筑檐口高度13.50米，檐口与屋顶的平均高度15.03米，耐火等级为二级，建筑类型为洋房。 地库一至四、地库六： 本工程主体结构为框架、剪力墙结构。地下一层层高2.8米，地库一建筑面积2842平米，地库二建筑面积2903平米，地库三建筑面积3367平米，地库四建筑面积3371平米，地库六建筑面积2638平米，耐火等级为一级，建筑类型为地库。。 配建1： 本工程主体结构为框架结构。地下一层，层高4.8米，地上三层，一层层高5.1米，二三层高3.90米，结构屋顶檐口总高度12.90米,坡顶脊线高度17.307米。

，多层建筑主体结构形式为框架结构。抗裂设防类别为丙类，抗裂设防烈度为7度（设计基本地震加速度为0.15g），设计使用年限为50年。居住建筑防火设计的建筑分类1#、2#、3#、5#、6#、7#、8#、9#、10#、12#、13#、14#、15#、16#、20#、21#、22#、23#、为二类多层民用建筑，耐火等级为二级，D1、D2、D3、D4、 D6为地下一层，层高2.8m，耐火等级为二级。本工程室内±0.000相当于大沽标高4.40m。该工程该工程由天津市万泉实益投资发展有限公司开发，由天津市地质工程勘察院勘察，由天津市建筑设计院设计，由天津开发区泰达国际咨询监理有限公司监督，由中铁一局集团有限公司承建。 本工程计划于2016年6月20日开工建设，于2017年10月31日竣工完成，共计499个日历日。工程质量达到国家验收规范合格标准。 第二章 编制依据 1、《建筑给水排水设计规范》GB50515-2005（2009版） 2、《建筑施工手册》（第四版） 3、《建筑施工安全检查标准》（JGJ59-2011） 4、（天津滨沣雅苑一期工程）工程施工合同段设计图纸、合同文件、招标文件。

第三章 临时消防、施工用水布置 本工程临时用水主要包括消防用水、生活用水和现场施工用水三部分，具体布置如下：

2.1平面消防系统布置 （1）采用DN100钢管直接将水源从市政给水网线（水表井）接出，沿现场四周埋设消防系统管线。 （2）现场明式消火栓3只，消火栓接口采用DN 65，枪口ф19外套丝铝质消火栓。分别布置在现场的职工宿舍区、食堂区、木工加工棚附近等部位，消火栓枪头能达现场每个角落。具体见施工平面布置图。 （3）现场在消火栓井旁边布置“四四组合”消防架，消防架内配备干粉灭火器4只、消防水桶4只、消防铁锹4把、太平斧2把、消防拉钩2把。干粉灭火器应经常检查气压值。 （4）利用洗车池内水源做备用消防水源，利用场地内独立发电机作为配用电源，保证停水停电等特殊情况下消防安全。

2.2施工现场用水平面布置 本工程施工用水直接由市政水管提供，采用DN100焊接钢管直接将市政给水管引入施工围挡内，根据施工需要分别接入生活区，施工区。具体见附录1用水平面布置图。 2.3 现场勘探及初步设计 (1) 本工程所在施工现场范围内无各种埋地管线。 (2) 本工程水源来自市政自来水管道，入场采用DN100自来水管道，支管采用65管道，全部埋予地下80CM深，现场共设六路支管：其中1路：1#、2#、6#、7#之间，出口做蓄水池。 2路：3#、5#、之间，出口做蓄水池。 3路：8#、9#、13#、14#之间，出口做蓄水池。 4路：10#、12#、之间，出口做蓄水池。 5路：16#、15#、20#、21#之间，出口做蓄水池。 6路：23#西侧，临时水源。 （3）消防水源：来自市政自来水管道，入场采用DN100自来水管道，支管采用65管道，全部埋予地下80CM深，共设3个消防栓。置于2#楼西北角、9#楼西侧、20#楼西侧。 (4) 生活水源：阀门井自来水，DN65直接引进项目部、生活区。

第四章 用水负荷计算及施工现场给水管管径确定 4.1用水负荷计算 用 水 定 额 序号 用水对象 单位 耗水量 备注

1 施工用水 （q1） 砖湿润用水 L/m3 250 养护砼用水 L/m3 250 抹灰工程用水 L/m2 30 计算略 2 机械用水q2 丝扣机 L/台.h 300 3 施工现场生活用水量(q3) L／人.班 40 4 生活区生活用水量(q4) L/人.天 100 5 消防用水(q5) L/S 10

施工现场总用水量（Q）分别为工程用水量（q1）、施工机械用水量（q2）、

施工现场生活用水量（q3）、生活区生活用水量（q4）和消防用水量（q5）。 （1）工程用水量（q1）按下式计算： q1=K1∑〔(Q1×N1)/(T1×t)×〔K2/(8×3600)〕 =1.15×300×200×1.5/8/3600 =3.59(L/S) 式中：q1—施工用水（L/s）； K1—未预计的施工用水系数，取K1=1.15； Q1—季度工程量； N1—施工用水定额； T1—季度有效作业日为85天； T—每日工作班数,取1.5班； K2—用水不均衡系数，查《建筑施工手册》表7-33，取K2=1.5 （2）施工机械用水量 q2=K1∑Q2N2×K3/(8×3600) =1.1×（1×300×2.0）/（8×3600）=0.023L/s 式中：q2—机械用水（L/s）； K1—未预计的施工用水系数，取K1=1.00； Q2—同一种机械系数（台）； N2—施工机械台班用水定额，对焊机耗水为300L/h； K3—施工机械用水不均衡系数，查《建筑施工手册》表7-33，取K3=2.0； （3）施工现场生活用水量，按下式计算： q3=(P1×N3×K4)/(t×8×3600) =（400×40×1.4）/（2×8×3600） =0.388 (L/s) 式中：q3—施工现场生活用水（L/s）； P1—施工现场昼夜高峰人数（取400人）； N3—施工现场生活用水定额（取40L/人.班）； K4—用水不均衡系数，查《建筑施工手册》表7-33，取K4=1.4 t—每天工作班数（班）。 （4）生活区用水量，按下式计算： q4=(P2×N4×K5)/( 24×3600) =（300×100×2.25）/（24×3600） =0.781L/s 式中：q4—生活区用水量（L/s）； P2—生活区居住人数 N4—生活用区用水定额，取N4=100L/s； K5—生活区用水不均衡系数，查《建筑施工手册》表7-33，取K4=2.25。 （5）消防用水量： q5=10L/s 根据规定，现场面积在25公顷以内者，消防用水定额按10-15L/s考虑。 （6）施工总用水量（Q）的计算： ∵q1+ q2+ q3+ q4=3.59+0.023+0.388+0.781=4.78＜q5=10 ∴Q= q5+1/2（q1+ q2+ q3+ q4）=10+4.78/2=12.36≈13L/s.

4.2管径选择 管径计算按公式： d=10004Q=10005.214.3134=81 (mm)

合集下载

临时用水工程专项施工方案(2篇)

临时用水工程专项施工方案(2篇)

第1篇本项目为临时用水工程，位于某施工现场，主要用于满足施工现场的施工用水需求。

工程内容包括：临时供水管道的铺设、安装、调试及试运行等。

为确保施工质量、安全和进度，特制定本专项施工方案。

二、施工准备1. 施工组织（1）成立临时用水工程专项施工小组，负责工程的组织实施和监督管理。

（2）明确各施工人员的职责和分工，确保施工过程中的协调配合。

2. 材料设备（1）采购符合国家标准的供水管道、阀门、接头等材料。

（2）采购施工工具、设备，如挖掘机、切割机、焊接机等。

3. 施工技术（1）了解施工现场地形、地貌，确定供水管道走向。

（2）掌握临时供水管道的施工技术，包括管道铺设、安装、调试及试运行等。

（3）熟悉相关规范、标准，确保施工质量。

三、施工方案1. 施工流程（1）施工现场勘查：了解施工现场地形、地貌，确定供水管道走向。

（2）材料设备准备：采购符合国家标准的供水管道、阀门、接头等材料，准备施工工具、设备。

（3）管道铺设：根据设计图纸，进行管道铺设，确保管道平直、无扭曲。

（4）管道安装：安装阀门、接头等设备，确保连接牢固、密封。

（5）调试及试运行：进行管道试压、冲洗，确保管道运行正常。

2. 施工方法（1）管道铺设1）根据设计图纸，确定管道走向，使用测量仪器进行放线。

2）采用挖掘机进行土方开挖，确保管道埋深符合要求。

3）根据管道走向，依次铺设供水管道，确保管道平直、无扭曲。

（2）管道安装1）按照设计要求，安装阀门、接头等设备。

2）使用专用工具进行连接，确保连接牢固、密封。

（3）调试及试运行1）对管道进行试压，检查管道是否存在泄漏现象。

2）对管道进行冲洗，确保管道内无杂物、锈蚀。

3）试运行，观察管道运行情况，确保运行正常。

3. 施工要点（1）严格按照设计图纸进行施工，确保管道走向、埋深等符合要求。

（2）确保管道连接牢固、密封，防止泄漏。

（3）加强施工现场管理，确保施工安全。

（4）做好施工记录，为工程验收提供依据。

施工临时排水专项方案(全面完整)

施工临时排水专项方案(全面完整)

施工临时排水专项方案(全面完整)施工临时排水专项方案一、方案范围及意图本方案分为三个部分：生产用水、生活用水和临时消防用水。

其中，生产用水包括浇筑砼的用水、砂浆搅拌用水以及模板冲洗、砼养护用水等；生活用水主要考虑办公及生产人员的生活用水；临时消防用水则用以配合其他临时消防设施，以确保安全生产及生活，保证工程顺利进行。

二、编制依据本方案的编制依据包括：分项工程施工图纸等、现场具体情况及业主提供的给水接入点，以及施工安全文明相关规定。

三、施工部署及准备计划3.1施工周边排水系统部署1)给水水源位于现场场地西侧，装水表计量后由主管道供水至办公区和生产区。

为了经济实用，采用消防和生产、生活合用的方式布置临时给水管道。

2)在整个场区外围修筑排水沟，以便雨水排放。

在每栋活动板房的四周都设置砖砌的排水沟，排水沟截面为250×150～300，沟底浇筑100㎜C15混凝土，排水沟侧面采用120㎜厚砖墙砌筑。

排水沟的坡度约0.5%。

3)根据现场实际情况，在生活区布置给水管，保证施工用水及消防用水。

楼层面积较大时适当增加配水点，并配合以灭火器及一定数量消防水带及水枪以备用，确保安全生产顺利进行。

临时用水点应按照各个施工段，进行分段分施工小组独立管理以及保护，实行责任制。

4)根据管网压力以及本建筑各个分区建筑高度分析，各分区供水可直接供水，无需加压。

5)工程出入口处设洗车用水点，以保护市政环境卫生。

食堂要设立隔油池，污水经过隔油措施后再排入排水管道。

所有厕所均要设立化粪池，经过沉淀后再排入排水管道。

6)施工区域内的自然地面标高略高于场地外的道路市政排水管网，因此施工区域内的积水经过沉淀后，很容易排入道路市政排水管网。

办公、生活区排水沟内的积水经过沉砂池沉淀后，排入窨井经埋入地下的Φ500排水管引入道路市政排水管网。

3.2办公、生活区的布置本工程的办公、生活区与施工生产区分开布置。

办公区和生活区布置在靠新城路一侧的围墙边，分管理人员办公、生活区和工人生活区两部分。

临时施工用水专项方案

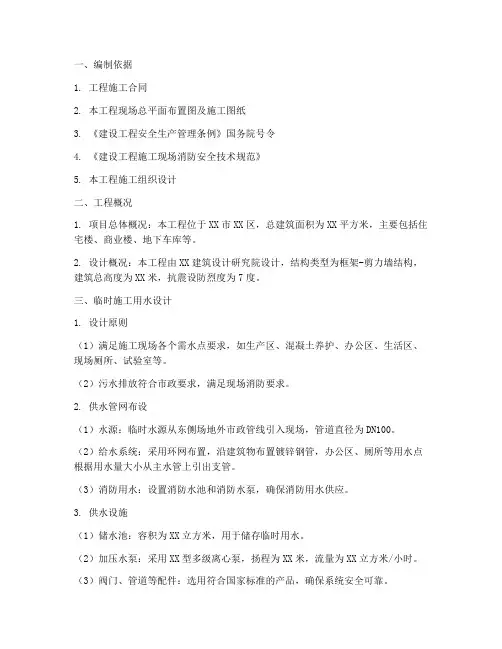

临时施工用水专项方案
