土木工程力学形考四题库

  • 格式：doc
  • 大小：4.82 MB
  • 文档页数：21

土木工程力学形考四题库 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII 一、单项选择题 1. 位移法基本方程中的自由项 ，代表荷载在基本体系作用下产生的（ C ）

A. B. C. 第i个附加约束中的约束反力 D. 第j个附加约束中的约束反力 2. 图示刚架在节点集中力偶作用下，弯矩图分布是（ D ）

A. 各杆都不产生弯矩 B. 各杆都产生弯矩 C. 仅AB杆产生弯矩 D. 仅AB、BE杆产生弯矩 3. 用位移法求解图示结构时，基本未知量的个数是（ B ）

A. 8 B. 10 C. 11 D. 12 4. 下图所示结构的位移法基本未知量数目为（ B ）

A. 2 B. 3 C. 4 D. 6 5. 图示结构位移法方程中的系数 ＝（ D ） A. 11 B. 5 C. 9 D. 8 6. 欲使图示节点A的转角＝0，应在节点A施加的力偶M＝（ C ）

A. -5 B. 5 C. D. 7. 图示连续梁中AB杆B端的弯矩 ＝（ C ）

A. B. C. D. 8. 力矩分配法的直接对象是（ A ） A. 杆端弯矩 B. 结点位移 C. 多余未知力 D. 未知反力 9. 用力矩分配法计算结构得到一个收敛的结果，是因为（ A ）。 A. 分配系数小于1 B. 传递系数小于1 C. 结点上有外力矩作用 D. A和B同时满足 10. 下图所示连续梁，欲使A端发生单位转动，需在A端施加的力矩（ D ） A. B. C. D. 11. 图示超静定结构结点角位移的个数是（ B ）

A. 2 B. 3 C. 4 D. 5 12. 用位移法计算超静定结构时，其基本未知量为（ D ） A. 多余未知力 B. 杆端内力 C. 杆端弯矩 D. 结点位移 13. 下图所示三根梁的EI、杆长相同，它们的固定端的弯矩之间的关系是（ C ）

A. 三者的固定端弯矩不同 B. （1）、（2）的固定端弯矩相同 C. （2）、（3）的固定端弯矩相同 D. 三者的固定端弯矩相同

14. 图示结构位移法方程中的自由项 =( B )

A. 2 B. －2 C. 12 D. －262 15. 图示结构杆件BC的B端转动刚度 为（ D ） 。 A. 2 B. 4 C. 6 D. 8 16. 汇交于一刚结点的各杆端弯矩分配系数之和等于（ A ） A. 1 B. 0 C. 1/2 D. -1 17. 等截面直杆的弯矩传递系数C与下列什么因素有关（ C ） A. 荷载 B. 材料性质 C. 远端支承 D. 线刚度I

18. 分配弯矩 是（ B ） A. 跨中荷载产生的固端弯矩 B. A端转动时产生的A端弯矩 C. A端转动时产生的B端弯矩 D. B端转动时产生的A端弯矩 19. 在位移法计算中规定正的杆端弯矩是（ A ） A. 绕杆端顺时针转动 B. 绕结点顺时针转动 C. 绕杆端逆时针转动 D. 使梁的下侧受拉 20. 位移法典型方程实质上是（ A ） A. 平衡方程 B. 位移条件 C. 物理关系 D. 位移互等定理 21. 用位移法解超静定结构其基本未知量的数目（ A ） A. 与结构的形式有关 B. 与多余约束的数目有关 C. 与结点数有关 D. 与杆件数有关 22. 图示超静定结构结点角位移的个数是（ C ）

A. 2 B. 3 C. 4 D. 5 23. 与杆件的传递弯矩有关的是（ D ） A. 分配弯矩 B. 传递系数 C. 分配系数 D. 同时满足以上条件 24. 图示刚架MAD为（ A ）

A. 1kN·m B. 2 kN·m C. 3 kN·m D. 0 25. 图示单跨超静定梁的固端弯矩 =( A ) A. B. C. D. 26. 图示结构位移法方程中的系数 ＝（ C ）

A. 3 B. 8 C. 15 D. 13 27. 下图所示连续梁结点B的不平衡力矩为（ A ）

A. —10kN·m B. 46 kN·m C. 18 kN·m D. —28 kN·m 28. 位移法典型方程中的系数 代表在基本体系上产生的（ C ） A. B. C. 第i个附加约束中的约束反力 D. 第j个附加约束中的约束反力 29. 用位移法求解图示结构时，基本未知量个数是（ B ） A. 1 B. 2 C. 3 D. 4

30. 一般情况下结点的不平衡力矩总等于（ A ） A. 汇交于该结点的固定端弯矩之和 B. 传递弯矩之和 C. 结点集中力偶荷载 D. 附加约束中的约束力矩

二、判断题 1. 位移法典型方程中的主系数恒为正值，副系数恒为负值。（ A ） 2. 位移法的基本结构是超静定结构。（ B ） 3. 位移法的基本未知量与超静定次数有感，位移法不能计算静定结构。（ A ） 4. 用位移法解超静定结构时，附加刚臂上的反力矩是利用结点平衡求得的。（ B ） 5. 如果位移法基本体系的附加约束中的反力（矩）等于零，则基本体系就与原结构受力一致，但变形不一致。（ A ） 6. 在多结点结构的力矩分配法计算中，可以同时放松所有不相邻的结点以加速收敛速度。（ B ） 7. 用力矩分配法计算结构时，汇交于每一结点各杆端分配系数总和为1，则表明分配系数的计算无错误。（ A ） 8. 力矩分配法适用于所有超静定结构的计算。( A )

9. 当AB杆件刚度系数时，杆件的B端为定向支座。（ A ） 10. 在力矩分配中，当远端为定向支座时，其传递系数为0。（ A ） 11. 位移法的基本方程使用的是平衡条件，该方法只适用于解超静定结构。（ A ） 12. 用位移法计算荷载作用下的超静定结构，采用各杆的相对刚度进行计算，所得到的节点位移不是结构的真正位移，求出的内力是正确的。（ B ） 13. 在力矩分配法中，当远端为定向支座时，其传递系数为1。（ A ）

14. 在下图所示的连续梁中，节点B的不平衡力矩等于 ，

,其中M＝－30。（ A ）

15. 位移法典型方程中的自由项是外因作用下附加约束上的反力。（ B ） 16. 位移法可用来计算超静定结构也可用来计算静定结构。（ B ） 17. 位移法的基本体系是一组单跨超静定梁。（ B ） 18. 用力矩分配法计算结构时，结点各杆端力矩分配系数与该杆端的转动刚度成正比。（ B ） 19. 力矩分配法适用于所有超静定结构的计算。( A ) 20. 分配系数表示A节点作用单位力偶时，AB杆A端所分担得的杆端弯矩。（ B ）

21. 在力矩分配法中，规定杆端力矩绕杆端顺时针为正，外力偶绕节点顺时针为正。（ B ） 22. 能用位移法计算的结构就一定能用力矩分配法计算。（ A ） 23. 位移法的基本结构不是唯一的。 （ A ） 24. 在力矩分配法中，结点各杆端分配系数之和恒等于1。（ B ）

三、计算题 1. 用位移法计算图示刚架，求出系数项及自由项。EI=常数。（10分） (1)A;(2)B;(3)C;(4)B;(5)C

6m6m40kN8kN/m

BCA

D 3m3m

解： (1)基本未知量 这个刚架基本未知量只有一个结点B的角位移1。 (2)基本体系 在B点施加附加刚臂，约束B点的转动，得到基本体系。

BCD

Δ1

(3)位移法方程 01111PFk (4)计算系数和自由项 令6EIi，作1M图如（ A ）所示。（2分） BCAD Δ1=12i3i4i2i4i BCAD 3i4i2iΔ1=14i2i A． B．

BCAD

3i

4i2i

2i

Δ1=1

4i

BCAD 3i4i2i2iΔ1=14i C． D． 取结点B为研究对象，由0BM，得11k（ B ）（2分） A． -7i B．11i C． 5i D．-11i 作PM图如（ C ）所示。（2分）

BCAD

PF1mkN36mkN30

mkN30 BCAD PF1mkN45mkN36 A． B．

BCAD PF1mkN45mkN24 mkN24BCAD

PF1mkN30

C． D． 由0BM，得PF1（ B ）（2分） A．mkN21 B．mkN21 C．mkN6 D．mkN9

⑸解方程组，求出1（ C ）（2分） A．i1121 B．i56 C．i1121 D．i119 E．i116 F． i79

2. 用位移法计算图示刚架，求出系数项和自由项。（10分） (1)A;(2)C;(3)B;(4)B

BAC

P

l2l2l

2EIEI

解： (1)基本未知量 这个刚架基本未知量只有一个结点B的角位移1。 (2)基本体系 在B点施加附加刚臂，约束B点的转动，得到基本体系。

BA

C

PΔ1

(3)位移法方程 01111PFk (4)计算系数和自由项

令lEIi，作1M图如（ A ）所示。（3分）

BAC

Δ1=

1

4i

8i

i4

2i BAC Δ1=12i4i8i4i

A． B．

合集下载

土木工程力学形考题

土木工程力学形考题

01次任务一、填空题1.结点通常简化为以下三种类型：(组合结点) (刚结点) （铰结点）2.从几何角度，结构通常可以分为三类：杆件结构_通常由若干根杆件相互联结组成,杆件的几何特征是其长度远大于横截面上两个方向的尺度。

_板壳结构（薄壁结构）_ 厚度远小于其长度和宽度。

_实体结构_长、宽、高三个方向尺度大小相近（属于同一数量级）。

3.一根链杆相当于1个约束；一个单铰相当于_2_个约束；一个刚结点相当于_3_个约束。

4.在任意荷载作用下，若不考虑材料的变形，其几何形状与位置均保持不变，这样的体系称为_几何不变体系_。

即使不考虑材料的变形，在很小的荷载作用下，也会引起其几何形状的改变，这样的体系称为_几何可变体系_。

5._固定支座_不允许结构在支承处发生任何方向的移动和转动。

_定向支座_不允许结构在支承处发生转动，也不能沿垂直于支承的方向移动，但可以沿平行于支承的方向滑动。

_固定铰支座_只允许结构在支承处绕铰A转动，而不能发生任何移动。

_活动铰支座_只约束了支承链杆方向的位移，允许结构绕铰转动，也可以沿着垂直于链杆的方向移动。

6.根据荷载的不同特征，荷载可以进行如下分类：根据作用时间可以分为：_恒载_——永久作用在结构上的不变荷载。

_活载_——暂时作用在结构上的可变荷载。

根据作用的性质可以分为：_静力荷载_——荷载的大小、方向和位置不随时间变化或变化比较缓慢，不会使结构产生明显的振动，计算过程中可忽略惯性力的影响。

_动力荷载_——随时间迅速变化的荷载，会使结构产生明显的振动，因而计算过程中惯性力的影响不能忽略。

根据作用的方式可以分为：_分布荷载_——是指满布在结构或构件某部分面积上的荷载。

_集中荷载_——作用在结构上的荷载一般总是分布在一定的面积上，当荷载作用面积远小于结构或构件的尺寸时，可以认为此荷载是作用在结构或构件的一个点上。

二、单项选择题1. 对图示平面体系进行几何组成分析，该体系是（C ）。

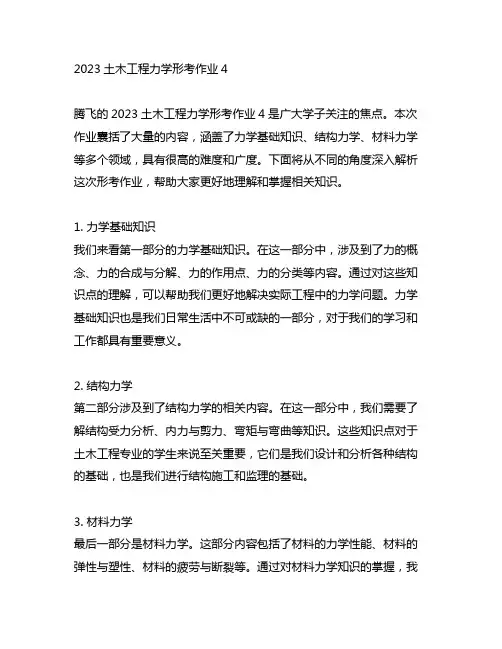

2023土木工程力学形考作业4
