里程及坐标计算

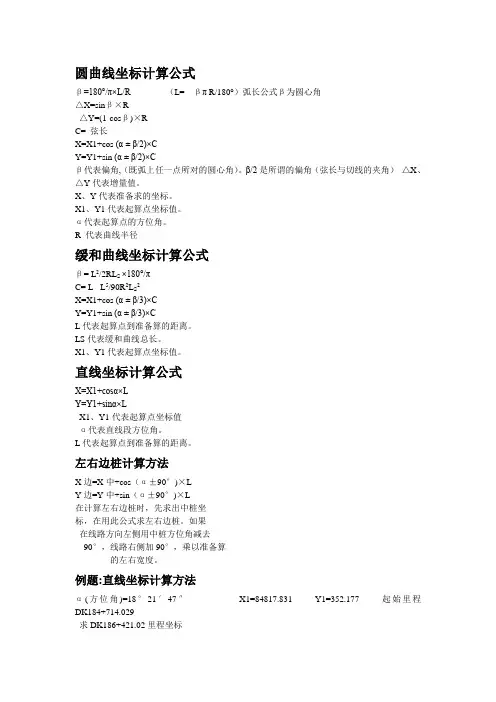

圆曲线坐标计算公式β=180°/π×L/R （L= βπ R/180°）弧长公式β为圆心角△X=sinβ×R△Y=(1-cosβ)×RC= 弦长X=X1+cos (α ±β/2)×CY=Y1+sin (α ±β/2)×Cβ代表偏角,（既弧上任一点所对的圆心角）。

β/2是所谓的偏角（弦长与切线的夹角）△X、△Y代表增量值。

X、Y代表准备求的坐标。

X1、Y1代表起算点坐标值。

α代表起算点的方位角。

R 代表曲线半径缓和曲线坐标计算公式β= L2/2RL S ×180°/πC= L - L5/90R2L S2X=X1+cos (α ±β/3)×CY=Y1+sin (α ±β/3)×CL代表起算点到准备算的距离。

LS代表缓和曲线总长。

X1、Y1代表起算点坐标值。

直线坐标计算公式X=X1+cosα×LY=Y1+sinα×LX1、Y1代表起算点坐标值α代表直线段方位角。

L代表起算点到准备算的距离。

左右边桩计算方法X边=X中+cos（α±90°)×LY边=Y中+sin（α±90°)×L在计算左右边桩时，先求出中桩坐标，在用此公式求左右边桩。

如果在线路方向左侧用中桩方位角减去90°，线路右侧加90°，乘以准备算的左右宽度。

例题:直线坐标计算方法α(方位角)=18°21′47″X1=84817.831 Y1=352.177 起始里程DK184+714.029求DK186+421.02里程坐标解:根据公式X=X1+cosα×LX=84817.831+COS18°21′47″×(86421.02—84714.029)=86437.901Y=Y1+sinα×LY=352.177+sin18°21′47″×(86421.02—84714.029)=889.943求DK186+421.02里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=86437.901+cos(18°21′47″- 90°)×3.75=86439.082Y边=Y中+sin（α±90°)×LY边=889.943+sin(18°21′47″- 90°)×3.75=886.384线路右侧计算:X边=X中+cos（α±90°)×LX边=86437.901+cos(18°21′47″+ 90°)×7.05=86435.680Y边=Y中+sin（α±90°)×LY边=889.943+sin(18°21′47″+90°)×7.05=896.634例题:缓和曲线坐标计算方法α(ZH点起始方位角)=18°21′47″X1=86437.901 Y1=889.941 起始里程DK186+421.02曲线半径2500 缓和曲线长120m求HY点坐标,也可以求ZH点到HY点任意坐标解:根据公式β=L2/2RLS×180°/πβ=｛1202/(2×2500×120)｝×(180°/π)= 1°22′30.36″C=L-L5/90R2LS2C=120-1205/(90×25002×1202)=119.997X=X1+cos(α±β/3)×CX=86437.901+cos(18°21′47″-1°22′30.36″/3)×119.997=86552.086Y=Y1+sin(α±β/3)×CY=889.941+sin(18°21′47″-1°22′30.36″/3)×119.997=926.832求DK186+541.02里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=86552.086+cos｛(18°21′47″-1°22′30.36″)- 90°｝×3.75=86553.182Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)- 90°｝×3.75=923.246线路右侧计算:X边=X中+cos（α±90°)×LX边=86552.086+cos｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=86550.026Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=933.574缓和曲线方位角计算方法α=(起始方位角±β偏角)= 18°21′47″-1°22′30.36″=16°59′16.64″注:缓和曲线在计算坐标时,此公式只能从两头往中间推,只能从ZH点往HY点推,HZ点往YH点推算,如果YH往HZ点推算坐标,公式里的β为β2/3.例题:圆曲线坐标计算方法α(HY点起始方位角)= 16°59′16.64″X1=86552.086 Y1=926.832曲线半径2500 曲线长748.75 起始里程DK186+541.02求YH点坐标,也可以求QZ点坐标或任意圆曲线一点坐标.解:根据公式β=180°/π×L/Rβ= 180°/π×748.75/2500=17°09′36.31″△X=sinβ×R△X=sin17°09′36.31″×2500=737.606△Y=(1-cosβ)×R△Y=(1-cos17°09′36.31″)×2500=111.290C= 弦长C=745.954X=X1+cos(α±β/2)×CX= 86552.086 +cos(16°59′16.64″+360°-17°09′36.31″/2) ×745.954=87290.023Y=Y1+sin(α±β/2)×CY=926.832+ sin(16°59′16.64″+360°-17°09′36.31″/2) ×745.954=1035.905圆曲线方位角计算方法α=(起始方位角±β偏角)= 16°59′16.64″+360°-17°09′36.31″=359°49′40.33″求DK187+289.77里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=87290.023+cos(359°49′40.33″-90°)×3.75=87290.012Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″-90°)×3.75=1032.155线路右侧计算:X边=X中+cos（α±90°)×LX边=87290.023+cos(359°49′40.33″+90°)×7.05=87290.044Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″+90°)×7.05=1042.955。

曲线坐标计算通用公式（复化Simpson 公式）推导一、已知条件1、线元起点坐标：(),A A A x y2、线元起点切线方位角：A α3、线元起点里程：A K4、线元终点里程：B K 5、线元起点曲率半径：A ρ 6、线元终点曲率半径：B ρ二、求解问题求线元上任意点的坐标：(),C x y 。

即推导曲线坐标计算通用公式。

三、图示：如右上图（图中未示y ∆值） 四、坐标计算公式线元上任意点C 的坐标计算公式为：A x x x =+∆————① A y y y =+∆————②由上式可知，关键问题是求出x ∆、y ∆。

五、x ∆计算若AC 是直线，直接采用公式cos x l α∆=可求出x ∆（其中l 为A 、C 两点间直线距离，α为AC 直线方位角），但是，A 、C 两点间是任意曲线相连,不能直接用上述公式计算x ∆,需利用微积分原理计算。

1、曲线AB 上任意一点的曲率ρ计算采用内插法得：()B AA AB Ak k k k ρρρρ-=+--————③其中：k ——曲线AB 上任意一点的里程。

2、曲线AB 上任意一点的切线方位角α计算如右图：C 是曲线AB 上任意一点，AT 、TC 是A 、C 两点的切线，利用圆曲线求弧长公式得：()90A A k k A R π-=()90A k k Rδβπ-==其中：k ——曲线上任意点里程。

R ——曲线上任意点的曲率半径。

（通过公式③求得，1R ρ=）()()1190A A A R R k k ααπ=++-()()90A A A k k αρρπ=++-————④ 使用公式③、④时的符号规定：线元右偏：A ρ、B ρ均为“+”（即线元起终点曲率半径输正值）。

线元左偏：A ρ、B ρ均为“—”（即线元起终点曲率半径输负值）。

3、x ∆计算根据公式③、④可推知，()cos y k α=⎡⎤⎣⎦是里程间隔[],A C k k 上k 的一个连续函数，计算A 、C 两点的坐标增量x ∆，也就是求在里程段[],A C k k 内，x 坐标的改变量。

一．坐标计算以下为基本计算公式：直线上计算公式：已知该条直线的方位角à，已知直线的起点或终点的坐标，顺线路方向时，计算点的里程知道，直线的起点或终点的里程知道，可推算出计算点与直线的起点的直线距离d，（即计算点的里程减去起点的里程，逆线路方向时，为直线终点的里程减去计算点的里程），计算坐标增量：∆x=d×cosà∆y=d×cosà计算点的坐标为，直线的起点或终点坐标加上坐标增量，式中方位角à从直线起点算时，为已知即给定的方位角，而从终点算时，à为该段直线的起始方位角加上180度。

à+180à起点计算点终点第一种曲线为两段直线中加一圆曲线，指仅存在圆曲线，如下第1点。

1．圆曲线上计算点相对于ZY或YZ 点的弦长和偏角D=2 RSinδδ=90×L/（πR）δ---------圆曲线偏角D ---------弦长L --------为弧长α=α(zy)+δα------------为计算点的方位角,此α为顺着线路方向计算时。

α=α(yz)-δα------------为计算点的方位角,此α为逆着线路方向计算时。

α(zy)、α(yz)---------为圆曲线的起始方位角。

一般为已知。

计算点相对与直圆点或圆直点的坐标增量：△x=D*COSα△y=D*SINα坐标增量计算完毕后，要算某一点的坐标，用直圆点或圆直点的坐标加上计算点与直圆点或圆直点的坐标增量，即为计算点的坐标。

缓和曲线同理。

第二种曲线为两段直线中始端加一缓和曲线，末端加一缓和曲线，两段缓和曲线中加一圆曲线，如下第2点。

2．缓和曲线上计算点相对于HY或YH点的弦长和偏角δ=L²/6RL0X1=L-(L^5/40R²L0²)Y1=L³/6RL0D=√(X1²+Y1²)α=α(hy)+δα------------为计算点的方位角,此α为顺着线路方向计算时。

圆管涵盖板涵以及箱涵均可以采用该种计算方法如有必要可以对各个角点以外的其他任意交右角的关系依照计算边桩坐标的思路分别依次求出四个角点的坐标
涵洞坐标计算
涵洞坐标计算 涵洞位置：K0+225
请按照线路的逐桩坐标计算出涵洞中心里程的坐标和该点的坐标方位角；利用涵洞的结构尺寸计算出其他几个（一般计算四个 例：已知：AK0+238盖板涵，线路中心坐标为（3132.920，88666.379）方位角为142.272504度斜交右角为110度，涵洞净 宽4求解：按照大小里程左右4个角点的坐标 计算：1、（3134.863，88679.026）；2、（3127.997，88657.547）；3、（3138.230，88676.421）；4、 （3131.363，886说明：斜交涵洞的里程差应为线路方向的实际里程差，即4.257米，左右涵长为图纸标注的实际长度，即 说得很对！！ 本人理解和计算方法为：用涵洞中心坐标和切线方位角按照直线段坐标计算方法先计非常正确的！！！ 构尺寸计算出其他几个（一般计算四个）角点的坐标，用全站仪进行角点放样，其后用钢尺对每一条边长进行复核，能确保施 工放样无误。504度斜交右角为110度，涵洞净宽4米，左测涵长11.91米，右侧涵长10.64米。 88676.421）；4、（3131.363，88654.942）。 度，即11.91米和10.64米。 线路前进方向的前后两个点坐标后，分别用这两二点依然用涵洞中心的切线方位角考虑线路斜交右角的关系依照 算 能确保施工放样无误。圆管涵、盖板涵以及箱涵均可以采用该种计算方法，如有必要可以对各个角点以外的其他任意交右角的 关系依照计算边桩坐标的思路分别依次求出四个角点的坐标。axjl2202 他任意点（包括八字墙）进行坐标计算和施工放样。
