道路规划定位为城市主干路，红线宽 50m，车道数按双向 6 车道布置。
标准横断面组成如下：
4.0m（人行道）+1.5m（路侧绿化带）+2.5m（非机动车道）+4.5m（路
侧绿化带）+11.5m（车行道）+2.0m（中央绿化带）+11.5m（车行道）+4.5m
（路侧绿化带）+2.5m（非机动车道）+1.5m（路侧绿化带）+4.0m（人行
道）=50m
（3）38 米宽城市次干路（新港纵路、横十三路）
道路规划定位为城市次干路，红线宽 38m，车道数按双向 4 车道考虑。
标准横断面组成如下：
4.0m（人行道）+1.5m（路侧绿化带）+2.5m（非机动车道）+2.0m（路
侧绿化带）+7.5m（车行道）+3.0m（中央绿化带）+7.5m（车行道）+2.0m
（路侧绿化带）+2.5m（非机动车道）+1.5m（路侧绿化带）+4.0m（人行 道）=38m
（4）24 米城市支路（团结路、纵十一路、横八路、横十三路、横十
四路）
道路规划定位为城市支路，红线宽 24m，车道数按双向 4 车道考虑。
标准横断面组成如下：
3.5m（人行道）+1.5m（路侧绿化带）+14.0m（车行道）+1.5m（路侧
绿化带）+3.5m（人行道）=24m
等级 路名 起点 终点 纳入管线种类 长度（m）
道路宽度（m） 断面尺寸
（m）

北环干线管廊 新区环路 砚阳路 站前西
路

220kV电力
110 kV电力
10 kV电力
通信
给水
中水

5469 60 9.3x3.5

南环干线管廊 鼎湖大道 凤凰大道 新区中
路

110 kV电力
10 kV电力
通信
给水
中水

3680 60 9.3x3.5

西环干
线管廊

鼎湖大道 新区中路 新区环
路

110 kV电力
10 kV电力
通信
给水
中水

2509 88 7.1x3.5

新区环路 站前西路 鼎湖大
道东线

110 kV电力
10 kV电力
通信
给水
中水

1415 60 7.1x3.5

干线管廊 新区中路 鼎湖大道 新港纵
路

110 kV电力
10 kV电力
通信
给水
中水

2719 50 7.1x3.5

干线 管廊 新港路--新港纵路 新区中路 站前大
道

110 kV电力
10 kV电力
通信
给水
中水

2871 50/38 5.6x3.2

干线
管廊

长利大道 国道321 新区环
路

220kV电力
110 kV电力
10 kV电力
通信
给水
中水

1505 50 9.4x3.7

纵十一路 站前大道 新区环
路

110 kV电力
10 kV电力
通信
给水
中水

955 24 5.6x3.5
等级 路名 起点 终点 纳入管线种类 长度（m）
道路宽度（m） 断面尺寸
（m）

站前西路 站前大道 新区环
路

220kV电力
110 kV电力
10 kV电力
通信
给水
中水

836 50 7.9x3.5

支线
管廊

新区环路 鼎湖大道
东线
新港路

10 kV电力
通信
给水
中水
能源管

1376 60
6.05x3.
7

横十三路 新区西路 新区中
路

10 kV电力
通信
给水
中水
能源管

1101 38
6.05x3.
7

横八路 新区西路
新区中
路

10 kV电力
通信
给水
能源管

1105 24
6.05x3.
7

团结路
行政中心路 新区环
路

10 kV电力
通信
给水
能源管

1168 24
6.05x3.
7

纵十一路 新区环路 景观大
道

10 kV电力
通信
中水
给水
能源管

1373 24
6.05x3.
7

站前大
道
站前西路 新港路

10 kV电力
通信
给水
中水
能源管

2605 60
6.05x3.
7

支线 管廊 鼎湖大道东线 站前大道 新区环路 10 kV电力 通信 给水 中水 845 60 5.2x3.5 站前西路 新区环路 景观大
道

10 kV电力
通信
给水
中水

968 50 5.2x3.5

景观大
道
站前西路 新港路

10 kV电力
通信
给水
中水

2608 50 5.2x3.5
等级 路名 起点 终点 纳入管线种类 长度（m）
道路宽度（m） 断面尺寸
（m）

景观大道 新区西路 新区中
路

10 kV电力
通信
给水
中水

1150 50 5.2x3.5

横十四路 新区西路 新区中
路

10 kV电力
通信
给水
中水

1166 24 5.2x3.5

长利大道 新区环路 鼎湖大
道

10 kV电力

通信
给水

2451 50 5.2x3.5

缆线沟
站前大道 纵十一路 新区西
路

110 kV电力

10 kV电力
通信

681 60 3.3x3.3

新区联路 站前大道 新区环
路

110 kV电力

10 kV电力
通信

831 50

2.1x1.8

5

序号 所在道路 道路等级 所属片区 桥宽（m) 所在河涌 跨径组合 桥型
1 站前大道 主干路 起步区以外 区域 36 水头涌 2x20 简支小箱梁

2 新区环路 主干路 起步区以外 区域 36 水头涌 2x20 简支小箱梁
3 横槎涌 3x30 简支小箱梁

4
起步区

砚阳湖与

长利涌
120+160

不对称独塔斜拉桥

（主桥）

18x30 简支小箱梁（引桥）
5
景观大道 主干路 起步区以外 区域 3

6

新开渠 2x20 简支小箱梁
横槎涌 1x20 简支小箱梁
6 水头涌 2x30 简支小箱梁

7 新区中路 主干路 起步区以外 区域 3
6
横槎涌

2x30 简支小箱梁
4x30 简支小箱梁

8 站前西路 主干路 起步区以外 区域 36 1x20 简支小箱梁

30+110+30 飞雁式拱桥（主桥）
9 长利大道 主干路 起步区 36 长利涌
6x30 简支小箱梁（引桥）

10 中心东路 支路 起步区 24 横槎涌 3x30 简支小箱梁
11 新区联路 主干路 起步区以外 区域 36 横槎涌 1x20 简支小箱梁

12 新港路 主干路 起步区以外 区域 36 横槎涌 1x30 简支小箱梁
总计 桥梁总长 1800m

合集下载

ISOGEN

ISOGEN

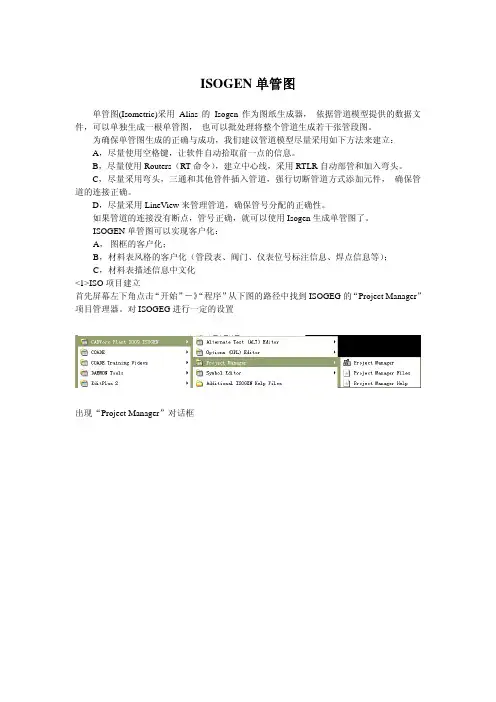

ISOGEN单管图单管图(Isometric)采用 Alias的 Isogen作为图纸生成器，依据管道模型提供的数据文件，可以单独生成一根单管图，也可以批处理将整个管道生成若干张管段图。
