聚醚多元醇

聚醚多元醇合成技术
聚醚多元醇合成技术是一种通过化学反应将醚和多元醇反应得到聚醚多元醇的技术。

常用的合成方法包括醇缩聚法、催化氧化法和环氧化法。

1. 醇缩聚法：这是一种常用的合成聚醚多元醇的方法。

在反应过程中，通过将醚和多元醇在一定的温度和压力下加热，然后加入催化剂进行缩聚反应。

醚和多元醇会发生醇交换反应，生成聚醚多元醇。

2. 催化氧化法：这是一种通过氧化反应合成聚醚多元醇的方法。

首先，将醚和空气或者氧气在一定的温度和压力下通过催化剂进行氧化反应，生成氢氧化物。

然后，经过醇化反应，生成聚醚多元醇。

3. 环氧化法：这是一种通过环氧化反应合成聚醚多元醇的方法。

首先，将醚和氧气或者过氧化氢在碱性条件下进行氧化反应，生成环氧化物。

然后，通过开环反应，生成聚醚多元醇。

以上是一些常用的聚醚多元醇合成技术，不同的合成方法具有不同的特点和适用范围，可以根据具体需求选择合适的方法。

聚酯多元醇和聚醚多元醇�酯多元醇和聚醚多元醇聚酯多元醇和聚醚多元醇是两种常见的聚合物材料，广泛应用于各种工业领域。

它们具有不同的特性和用途，下面将详细介绍这两种材料。

一、聚酯多元醇聚酯多元醇是一种由酸酐和多元醇经酯化反应得到的聚合物。

它的分子链中带有酯基结构，因此具有良好的耐温性和耐化学性。

同时，聚酯多元醇还具有较高的韧性和强度，使其在工业中得到广泛应用。

1. 特性和应用聚酯多元醇具有优异的机械性能和耐久性，是一种非常稳定的材料。

它的主要特点如下：（1）耐热性：聚酯多元醇能够承受较高的温度，不易熔化和变形。

（2）耐化学性：聚酯多元醇对酸、碱和一些有机溶剂具有较好的耐腐蚀性。

（3）机械强度：聚酯多元醇具有较高的强度和韧性，不易破裂和变形。

聚酯多元醇广泛应用于涂料、粘合剂、塑料及纤维等领域。

它的高温耐性和耐化学性使其成为高温涂料和耐化学腐蚀塑料的重要原料。

同时，聚酯多元醇还被广泛用于制备强度较高的纤维材料。

二、聚醚多元醇聚醚多元醇是一种由环氧乙烷和一种多元醇发生缩合反应产生的聚合物。

它的分子链中具有醚键结构，因此具有较好的柔韧性和耐候性。

聚醚多元醇具有较强的亲水性，能与其他化合物充分溶解，广泛应用于各个行业。

1. 特性和应用聚醚多元醇的主要特点如下：（1）柔韧性：聚醚多元醇的分子链中含有醚键结构，具有良好的柔韧性和弹性。

（2）耐候性：聚醚多元醇具有较好的耐候性，能够抵抗紫外线、高温和湿度等外界环境影响。

（3）亲水性：聚醚多元醇具有良好的亲水性，可以与其他化合物充分溶解。

聚醚多元醇广泛应用于制备聚氨酯、粘合剂、涂料和油墨等。

它的柔韧性和耐候性使其成为制备弹性体和耐候性涂料的重要原料。

同时，聚醚多元醇还可以与其他材料进行混合，提高其性能和稳定性。

结论聚酯多元醇和聚醚多元醇是两种常见的聚合物材料，具有各自不同的特性和用途。

聚酯多元醇具有优异的耐温性和耐化学性，广泛应用于高温涂料和耐腐蚀塑料等领域。

聚醚多元醇具有良好的柔韧性和耐候性，被广泛用于制备弹性体和耐候性涂料等。

聚醚多元醇分子量1. 什么是聚醚多元醇分子量？聚醚多元醇是一类重要的高分子化合物，具有多个醚基团和多个羟基团。

聚醚多元醇的分子量是指其分子中聚合单体的数量，通常用相对分子质量或者数均分子量来表示。

分子量的大小直接影响了聚醚多元醇的性能和用途。

2. 聚醚多元醇分子量的影响因素2.1 聚合单体的种类和比例聚醚多元醇的分子量与其聚合单体的种类和比例密切相关。

不同种类的聚合单体具有不同的相对分子质量，因此在合成聚醚多元醇时，选择不同的聚合单体种类和比例可以得到不同分子量的产物。

2.2 反应时间和温度反应时间和温度对聚醚多元醇的分子量也有一定的影响。

一般来说，反应时间越长，聚合程度越高，分子量也越大。

而温度的升高可以促进反应速率，从而有助于得到较高分子量的聚醚多元醇。

2.3 催化剂的选择和用量催化剂在聚醚多元醇合成过程中起到催化剂和聚合单体之间的反应，加速聚合反应的作用。

不同的催化剂种类和用量对聚醚多元醇的分子量也有一定的影响。

通常情况下，选择合适的催化剂种类和用量可以得到较高分子量的产物。

3. 聚醚多元醇分子量的测定方法3.1 凝胶渗透色谱法（GPC）凝胶渗透色谱法是一种常用的测定聚醚多元醇分子量的方法。

该方法通过将聚醚多元醇溶解在适当的溶剂中，经过凝胶柱进行分离，然后利用色谱仪测定不同分子量的组分的相对浓度，从而得到聚醚多元醇的分子量分布。

3.2 质谱法质谱法是一种高灵敏度的测定聚醚多元醇分子量的方法。

通过将聚醚多元醇样品进行离子化，然后利用质谱仪测定离子的质荷比，从而得到聚醚多元醇的相对分子质量。

3.3 其他方法除了凝胶渗透色谱法和质谱法外，还有一些其他的方法可以用于测定聚醚多元醇的分子量，如粘度法、光散射法等。

这些方法各有优劣，可以根据实际需要选择合适的方法进行测定。

4. 聚醚多元醇分子量的应用4.1 聚氨酯制品聚醚多元醇是制备聚氨酯的重要原料之一。

聚醚多元醇的分子量直接影响了聚氨酯的性能，如强度、硬度、耐磨性等。

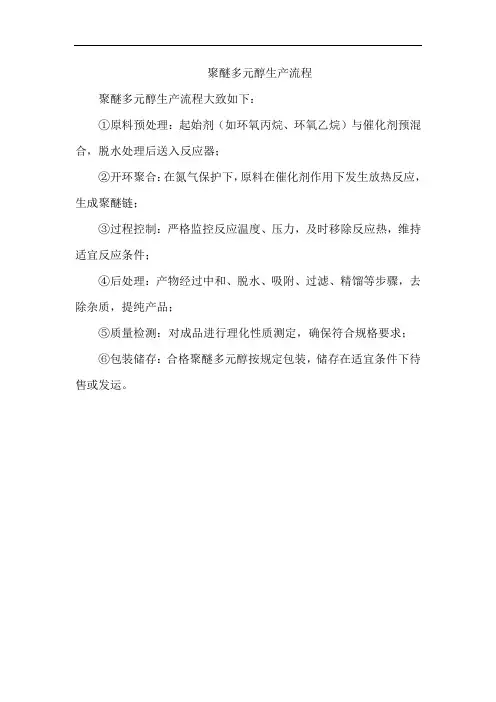

聚醚多元醇生产流程
聚醚多元醇生产流程大致如下：
①原料预处理：起始剂（如环氧丙烷、环氧乙烷）与催化剂预混合，脱水处理后送入反应器；
②开环聚合：在氮气保护下，原料在催化剂作用下发生放热反应，生成聚醚链；
③过程控制：严格监控反应温度、压力，及时移除反应热，维持适宜反应条件；
④后处理：产物经过中和、脱水、吸附、过滤、精馏等步骤，去除杂质，提纯产品；
⑤质量检测：对成品进行理化性质测定，确保符合规格要求；
⑥包装储存：合格聚醚多元醇按规定包装，储存在适宜条件下待售或发运。

聚醚多元醇生产工艺
聚醚多元醇是一种重要的有机化工原料，广泛应用于聚氨酯合成、涂料、胶粘剂、弹性体等领域。

下面是关于聚醚多元醇的生产工艺的介绍。

聚醚多元醇的生产工艺可以分为两个阶段：醇的预聚合和酯化反应。

首先是醇的预聚合阶段。

在此阶段中，甘油或丙二醇与醇化催化剂（如氢氧化钠）加入反应釜中，开始进行预聚合反应。

通常，反应釜应设有搅拌装置，以保证反应均匀进行。

在适当的温度和压力下，反应物持续搅拌，直到预聚合反应完成。

预聚合反应的时间一般较长，可以达到数小时至数天。

接下来是酯化反应阶段。

在这个阶段中，预聚合产物与苯甲酸等二元酸进行酯化反应，生成聚醚多元醇。

这个反应也需要在适当的温度和压力下进行，并加入酯化催化剂（如二丙基锡）。

反应时间一般在数小时到数十个小时，具体时间取决于反应条件和所需的产物质量。

在聚醚多元醇的生产过程中，需要密切控制反应条件，以确保产物的质量和产率。

温度、压力、催化剂的用量和反应时间等因素都会对反应的效果产生影响。

此外，在生产过程中还需要进行后处理步骤，如中和、水洗和蒸馏等，以去除杂质和副产物，得到纯净的聚醚多元醇产物。

总结起来，聚醚多元醇的生产工艺包括醇的预聚合和酯化反应两个阶段。

通过适当的反应条件和后处理步骤，可以获得高质量的聚醚多元醇产品。

聚醚多元醇合成技术聚醚多元醇是一种聚合物材料，具有广泛的应用领域，例如涂料、粘合剂、聚氨酯等。

其合成技术是通过在催化剂的存在下将醇与环氧化合物反应，生成聚醚多元醇。

这种技术在工业生产中非常重要，以下是关于聚醚多元醇合成技术的相关内容。

聚醚多元醇合成技术的基本步骤如下：1. 原料选择：聚醚多元醇的合成通常选择一种或多种醇作为原料，如乙二醇、丙二醇等。

这些醇是通过化学反应合成的，可通过醇的脱水或醇的酯化反应得到。

2. 催化剂选择：催化剂是促进聚醚多元醇合成反应进行的关键因素，它能够降低反应活化能、加快反应速率，并控制反应的选择性和产物质量。

常用的催化剂有氢氧化钾、氢氧化钠等。

3. 环氧化合物的加入：环氧化合物是聚醚多元醇合成反应的另一种重要原料，一般选择环氧化的醚类化合物作为环氧化合物。

环氧化合物的加入可以通过溶剂的方式进行，也可以直接将环氧化合物加入反应体系中。

4. 反应过程：聚醚多元醇的合成是一个反应时间较长的过程，一般需要在高温和高压条件下进行。

反应时间的长短和反应温度的控制对于产物质量具有重要影响。

在反应过程中，需要不断搅拌反应体系，保证反应物的充分混合和反应物质的充分反应。

5. 反应控制和产物分离：在聚醚多元醇合成反应过程中，反应控制非常重要。

合成过程中需要控制温度、压力、反应物质的加入速率等因素，以保证产物质量。

在反应结束后，需要对产物进行分离和纯化，常用的方法有蒸馏、结晶、过滤等。

聚醚多元醇合成技术的相关研究方向有：1. 催化剂的研究：目前研究人员正致力于开发更高效、更环保的催化剂，以提高聚醚多元醇合成反应的速率和产物纯度。

2. 反应条件的优化：通过对反应条件的优化，如温度、压力、催化剂用量等，可以提高聚醚多元醇合成反应的效率和产物质量。

3. 新型原料的开发：研究人员也在不断探索新型的合成原料，以降低成本、提高产物性能，并且减少对环境的影响。

4. 反应机理的研究：深入了解聚醚多元醇合成反应的机理，有助于进一步改进反应条件和开发新的合成方法。

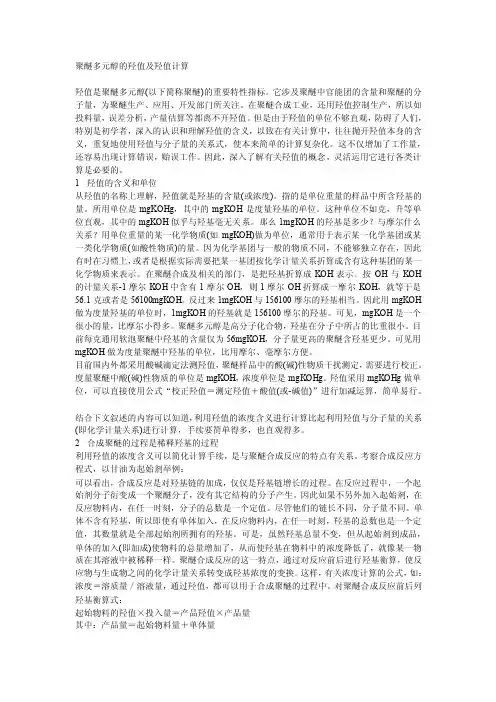

聚醚多元醇的羟值及羟值计算羟值是聚醚多元醇(以下简称聚醚)的重要特性指标。

它涉及聚醚中官能团的含量和聚醚的分子量，为聚醚生产、应用、开发部门所关注。

在聚醚合成工业，还用羟值控制生产，所以如投料量，误差分析，产量估算等都离不开羟值。

但是由于羟值的单位不够直观，防碍了人们，特别是初学者，深入的认识和理解羟值的含义，以致在有关计算中，往往抛开羟值本身的含义，重复地使用羟值与分子量的关系式，使本来简单的计算复杂化。

这不仅增加了工作量，还容易出现计算错误，贻误工作。

因此，深入了解有关羟值的概念，灵活运用它进行各类计算是必要的。

1 羟值的含义和单位从羟值的名称上理解，羟值就是羟基的含量(或浓度)。

指的是单位重量的样品中所含羟基的量。

所用单位是mgKOHg，其中的mgKOH是度量羟基的单位。

这种单位不如克，升等单位直观，其中的mgKOH似乎与羟基毫无关系。

那么1mgKOH的羟基是多少？与摩尔什么关系？用单位重量的某一化学物质(如mgKOH)做为单位，通常用于表示某一化学基团或某一类化学物质(如酸性物质)的量。

因为化学基团与一般的物质不同，不能够独立存在，因此有时在习惯上，或者是根据实际需要把某一基团按化学计量关系折算成含有这种基团的某一化学物质来表示。

在聚醚合成及相关的部门，是把羟基折算成KOH表示。

按OH与KOH 的计量关系-1摩尔KOH中含有1摩尔OH，则1摩尔OH折算成一摩尔KOH，就等于是56.1克或者是56100mgKOH。

反过来1mgKOH与156100摩尔的羟基相当。

因此用mgKOH 做为度量羟基的单位时，1mgKOH的羟基就是156100摩尔的羟基。

可见，mgKOH是一个很小的量，比摩尔小得多。

聚醚多元醇是高分子化合物，羟基在分子中所占的比重很小。

目前每克通用软泡聚醚中羟基的含量仅为56mgKOH，分子量更高的聚醚含羟基更少。

可见用mgKOH做为度量聚醚中羟基的单位，比用摩尔、毫摩尔方便。

目前国内外都采用酸碱滴定法测羟值，聚醚样品中的酸(碱)性物质干扰测定，需要进行校正。

聚醚多元醇结构1. 聚醚多元醇的概述聚醚多元醇是一种重要的高分子化合物，广泛应用于聚氨酯、涂料、粘合剂、塑料等领域。

它具有优异的物理性质和化学稳定性，可通过控制其结构来调节其性能。

2. 聚醚多元醇的结构聚醚多元醇是由醚键连接的多个醚基单元组成的高分子化合物。

其结构可以分为线性结构和交联结构两种类型。

2.1 线性结构线性结构的聚醚多元醇是通过醚基单元的线性排列形成的。

这种结构通常具有较低的黏度和较低的分子量，适用于制备柔软的聚氨酯弹性体和涂料。

2.2 交联结构交联结构的聚醚多元醇是通过交联剂将醚基单元连接在一起形成的。

这种结构具有较高的黏度和较高的分子量，适用于制备硬度较高的聚氨酯弹性体和涂料。

3. 聚醚多元醇的合成方法聚醚多元醇的合成方法主要包括醚化反应和醚交换反应。

3.1 醚化反应醚化反应是将醇与醚化剂在催化剂的作用下发生醚化反应，生成聚醚多元醇。

常用的醚化剂包括环氧乙烷、环氧丙烷等。

这种合成方法简单、操作方便，适用于制备线性结构的聚醚多元醇。

3.2 醚交换反应醚交换反应是将已有的聚醚多元醇与醇或醚交换反应，生成新的聚醚多元醇。

这种合成方法可以通过选择不同的起始物和交联剂来调节聚醚多元醇的结构和性能。

4. 聚醚多元醇的应用领域聚醚多元醇广泛应用于聚氨酯、涂料、粘合剂、塑料等领域。

4.1 聚氨酯聚醚多元醇是制备聚氨酯的重要原料，通过与异氰酸酯反应可以得到聚氨酯弹性体。

聚醚多元醇的结构和分子量可以调节聚氨酯的硬度、弹性和耐磨性等性能。

4.2 涂料聚醚多元醇可以用作涂料的主要成分，通过与异氰酸酯或酸酐反应可以形成聚氨酯涂料。

聚醚多元醇的结构和分子量可以调节涂料的粘度、干燥时间和耐化学品性能。

4.3 粘合剂聚醚多元醇可以用作粘合剂的主要成分，通过与异氰酸酯或酸酐反应可以形成聚氨酯粘合剂。

聚醚多元醇的结构和分子量可以调节粘合剂的黏度、粘附力和耐温性能。

4.4 塑料聚醚多元醇可以用作塑料的添加剂，通过与聚酯或聚酰胺反应可以改善塑料的柔韧性和耐磨性。

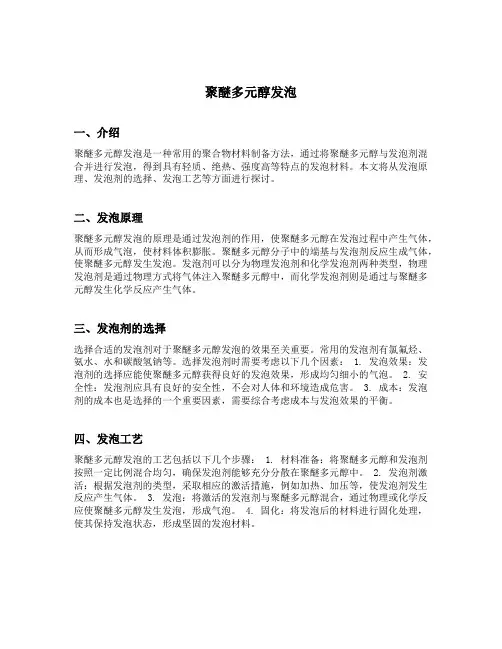

聚醚多元醇发泡一、介绍聚醚多元醇发泡是一种常用的聚合物材料制备方法，通过将聚醚多元醇与发泡剂混合并进行发泡，得到具有轻质、绝热、强度高等特点的发泡材料。

本文将从发泡原理、发泡剂的选择、发泡工艺等方面进行探讨。

二、发泡原理聚醚多元醇发泡的原理是通过发泡剂的作用，使聚醚多元醇在发泡过程中产生气体，从而形成气泡，使材料体积膨胀。

聚醚多元醇分子中的端基与发泡剂反应生成气体，使聚醚多元醇发生发泡。

发泡剂可以分为物理发泡剂和化学发泡剂两种类型，物理发泡剂是通过物理方式将气体注入聚醚多元醇中，而化学发泡剂则是通过与聚醚多元醇发生化学反应产生气体。

三、发泡剂的选择选择合适的发泡剂对于聚醚多元醇发泡的效果至关重要。

常用的发泡剂有氯氟烃、氨水、水和碳酸氢钠等。

选择发泡剂时需要考虑以下几个因素： 1. 发泡效果：发泡剂的选择应能使聚醚多元醇获得良好的发泡效果，形成均匀细小的气泡。

2. 安全性：发泡剂应具有良好的安全性，不会对人体和环境造成危害。

3. 成本：发泡剂的成本也是选择的一个重要因素，需要综合考虑成本与发泡效果的平衡。

四、发泡工艺聚醚多元醇发泡的工艺包括以下几个步骤： 1. 材料准备：将聚醚多元醇和发泡剂按照一定比例混合均匀，确保发泡剂能够充分分散在聚醚多元醇中。

2. 发泡剂激活：根据发泡剂的类型，采取相应的激活措施，例如加热、加压等，使发泡剂发生反应产生气体。

3. 发泡：将激活的发泡剂与聚醚多元醇混合，通过物理或化学反应使聚醚多元醇发生发泡，形成气泡。

4. 固化：将发泡后的材料进行固化处理，使其保持发泡状态，形成坚固的发泡材料。

五、应用领域聚醚多元醇发泡材料由于其轻质、绝热、强度高等特点，在许多领域有广泛的应用，主要包括以下几个方面： 1. 建筑领域：聚醚多元醇发泡材料可用于建筑隔热、保温等方面，提高建筑物的能效性能。

2. 汽车制造：聚醚多元醇发泡材料可用于汽车内饰、座椅等部件的制造，提高舒适性和安全性。

聚酯多元醇和聚醚多元醇
摘要：
1.聚酯多元醇和聚醚多元醇的定义和分类
2.聚酯多元醇和聚醚多元醇的制备方法
3.聚酯多元醇和聚醚多元醇的性质和特点
4.聚酯多元醇和聚醚多元醇的应用领域
5.聚酯多元醇和聚醚多元醇的发展前景
正文：
聚酯多元醇和聚醚多元醇是两种重要的聚合物材料，它们具有很多相似之处，但也存在一些不同点。

下面，我们将从定义和分类、制备方法、性质和特点、应用领域和发展前景五个方面对聚酯多元醇和聚醚多元醇进行详细的介绍。

首先，聚酯多元醇和聚醚多元醇的定义和分类。

聚酯多元醇是由多元酸和多元醇通过酯化反应得到的聚合物，具有较高的机械强度和优异的耐热性能。

聚醚多元醇则是由多元醇和环氧乙烷通过醚化反应得到的聚合物，具有较好的柔软性和耐寒性能。

其次，聚酯多元醇和聚醚多元醇的制备方法。

聚酯多元醇的制备方法主要有酸解法、醇解法和酸醇法等，而聚醚多元醇的制备方法则主要有醇解法和环氧乙烷法等。

再次，聚酯多元醇和聚醚多元醇的性质和特点。

聚酯多元醇具有较高的硬度和强度，适用于制造耐磨和耐热的零部件；而聚醚多元醇则具有较好的柔软
性和耐寒性，适用于制造柔软和耐寒的产品。

接着，聚酯多元醇和聚醚多元醇的应用领域。

聚酯多元醇广泛应用于聚氨酯泡沫、弹性体和涂料等领域，而聚醚多元醇则广泛应用于聚氨酯泡沫、弹性体和合成革等领域。

最后，聚酯多元醇和聚醚多元醇的发展前景。

随着科技的发展，聚酯多元醇和聚醚多元醇在各个领域的应用将会越来越广泛，其发展前景十分广阔。

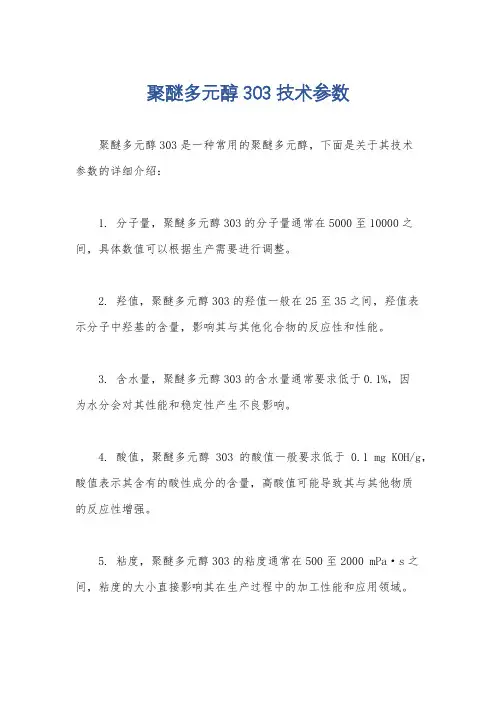

聚醚多元醇303技术参数
聚醚多元醇303是一种常用的聚醚多元醇，下面是关于其技术
参数的详细介绍：
1. 分子量，聚醚多元醇303的分子量通常在5000至10000之间，具体数值可以根据生产需要进行调整。

2. 羟值，聚醚多元醇303的羟值一般在25至35之间，羟值表
示分子中羟基的含量，影响其与其他化合物的反应性和性能。

3. 含水量，聚醚多元醇303的含水量通常要求低于0.1%，因
为水分会对其性能和稳定性产生不良影响。

4. 酸值，聚醚多元醇303的酸值一般要求低于0.1 mg KOH/g，酸值表示其含有的酸性成分的含量，高酸值可能导致其与其他物质
的反应性增强。

5. 粘度，聚醚多元醇303的粘度通常在500至2000 mPa·s之间，粘度的大小直接影响其在生产过程中的加工性能和应用领域。

6. 凝固点，聚醚多元醇303的凝固点通常在-10℃至0℃之间，凝固点表示其在低温下的凝固性能，低凝固点有利于其在低温环境
下的应用。

7. 外观，聚醚多元醇303通常呈无色或淡黄色液体，外观清澈
透明，无悬浮物和杂质。

需要注意的是，不同生产厂家和不同批次的聚醚多元醇303的
技术参数可能会有所差异，以上参数仅供参考。

在实际应用中，还
需根据具体要求进行选择和测试。

聚醚多元醇基础油摘要：一、聚醚多元醇基础油的概述1.聚醚多元醇基础油的定义2.聚醚多元醇基础油的特点二、聚醚多元醇基础油的分类1.按照分子结构分类2.按照应用领域分类三、聚醚多元醇基础油的性能与应用1.性能特点2.应用领域四、聚醚多元醇基础油的发展趋势1.我国聚醚多元醇基础油行业的发展现状2.国际聚醚多元醇基础油行业的发展趋势3.聚醚多元醇基础油的未来发展方向正文：聚醚多元醇基础油是一种以聚醚多元醇为原料，经过一系列化学反应合成的基础油。

它具有良好的润滑性能、热稳定性和抗泡性，广泛应用于工业生产中。

本文将对聚醚多元醇基础油的概述、分类、性能与应用以及发展趋势进行详细探讨。

一、聚醚多元醇基础油的概述聚醚多元醇基础油是一种以聚醚多元醇为原料，经过水解、加成、缩聚等反应过程合成的多元醇酯类基础油。

它具有良好的润滑性能、热稳定性和抗泡性，是一种绿色、环保的基础油。

二、聚醚多元醇基础油的分类1.按照分子结构分类聚醚多元醇基础油根据分子结构的不同，可分为线性聚醚多元醇基础油和支链型聚醚多元醇基础油。

其中，线性聚醚多元醇基础油具有较好的流动性和抗泡性，支链型聚醚多元醇基础油具有较高的承载能力和抗磨损性能。

2.按照应用领域分类聚醚多元醇基础油根据应用领域的不同，可分为工业级聚醚多元醇基础油和食品级聚醚多元醇基础油。

工业级聚醚多元醇基础油主要用于工业生产，如金属加工、润滑等领域；食品级聚醚多元醇基础油主要用于食品、制药等行业。

三、聚醚多元醇基础油的性能与应用1.性能特点聚醚多元醇基础油具有以下性能特点：良好的润滑性能、热稳定性和抗泡性；优异的氧化安定性和抗磨损性能；低挥发性，环保无毒。

2.应用领域聚醚多元醇基础油广泛应用于工业生产、食品、制药等行业。

在工业生产中，它可用于金属加工、润滑、防锈等领域；在食品、制药等行业中，可用于生产食品级润滑剂、制药设备的润滑等。

四、聚醚多元醇基础油的发展趋势1.我国聚醚多元醇基础油行业的发展现状近年来，随着我国环保法规的日益严格和工业生产的需求，聚醚多元醇基础油行业得到了快速发展。

发行日期：2019年01月18日第1 / 2页1.化学品及企业标识化学品中文名称：聚醚多元醇化学品英文名称：POLYETHER POLYOL2. 成分／组成信息：聚醚多元醇3. 危险性概述：没有要求。

4. 急救措施：接触皮肤：与皮肤接触后，立即用肥皂和水冲洗。

接触眼睛：如沾及眼睛，应撑开眼皮用水彻底冲洗，并立即请医生(或眼科医生)诊治。

误吞：如误吞食，立即请医生诊治。

5. 消防措施：灭火物质：二氧化碳，泡沫，干粉，如火势较大，应使用喷水器。

其它资料：消防员应穿戴自供呼吸器。

6. 泄漏应急处理：切勿排入水沟。

用化学品吸收剂吸收，必要时用干砂子。

7. 操作处置与储存：处理：遵循通常对化学品的预防措施。

储存：保持容器干燥并盖紧。

保持与食品分开存放。

储存温度尽量避免超过50ºC。

水污染级别（WGK〕：1－对水有轻微危害（自分级）WGK －按“德国水资源法规”分级8. 接触控制／个体防护：手保护：戴PVC制成的保护手套眼睛保护：配戴护目镜 /面罩一般情况：分开存放工作服。

休息和结束工作前先洗手。

9. 理化特性：形态：液体颜色：无色至淡黄色气味：几乎无味凝固点：-15ºC以下初沸点：100ºC以上at 1013 mbar密度：约1.02 克/厘米3 在25ºC时DIN 51757蒸汽压：约8 毫巴在20ºC时37 毫巴在50ºC时粘度：800~1000厘帕在25ºC时DIN 53211水中的溶解度：部分相融pH 值: 5~7闪点：100ºC以上DIN 51758着火温度：未定爆炸极限：未定10. 稳定性及反应活性：热分解：在达到初始沸点前不会发生。

有害的分解产物：当正确贮存和搬运时，无有害分解物产生。

有害反应：与异氰酸酯有显著放热反应。

11. 毒理学资料：对聚醚多元醇配制品的毒性尚未研究。

根据同类组成的产品相关经验，聚醚多元醇配制品的LD50 oral, rat: > 5,000 mg / kg发行日期：2019年01月18日第2 / 2页聚醚多元醇配制品：对眼睛的影响：可能有轻微的不适对皮肤的影响：对皮肤没有刺激性12. 生态学资料：禁止漏入水系，废水和土中。

聚醚多元醇粘度一、引言聚醚多元醇是一类具有重要应用价值的高分子化合物，其粘度是一个关键的物理性质。

了解聚醚多元醇的粘度可以帮助工程师和研究人员在设计和应用中选择合适的聚醚多元醇。

本文将对聚醚多元醇的粘度进行全面、详细、完整且深入地探讨。

二、聚醚多元醇简介聚醚多元醇是一种以含氧异环和氧杂环并含有羟基的多元醇，其特点是具有高度的可塑性和化学稳定性。

聚醚多元醇可以通过聚合反应合成，反应原料主要包括醚醇、酯醇、硅酸酯和酰胺醇等。

聚醚多元醇的分子量通常在500-5000之间，具有不同的聚合度。

三、影响聚醚多元醇粘度的因素1. 分子量分子量是影响聚醚多元醇粘度的主要因素之一。

一般来说，分子量较大的聚醚多元醇粘度较高，这是因为分子量大意味着分子内链段较长，分子间链段较多，相互间的摩擦力增大，从而导致粘度升高。

2. 含水量聚醚多元醇中的含水量也会对其粘度产生影响。

水分子与聚醚多元醇分子之间会形成氢键作用，增加了分子间的相互吸引力，从而增加了聚醚多元醇的粘度。

通常情况下，含水量越高，粘度越大。

3. 温度温度是影响聚醚多元醇粘度的重要因素。

随着温度的升高，分子间的运动速度增加，分子间作用力减弱，聚醚多元醇的粘度降低。

因此，在选取聚醚多元醇时需要考虑工作温度，以确保其粘度在所需范围内。

4. 添加剂添加剂也会对聚醚多元醇的粘度产生一定影响。

常见的添加剂有稀释剂、溶剂、增塑剂等。

这些添加剂可以改变聚醚多元醇的链段分布、分子结构和分子量分布，从而影响其粘度。

四、测量聚醚多元醇粘度的方法1. 粘度计法粘度计法是测量聚醚多元醇粘度的常用方法之一。

在粘度计法中，通常使用旋转式粘度计或滑动式粘度计来测量样品的粘度。

这些粘度计通过测量流体在外力作用下的流动阻力来确定其粘度。

2. 流变仪法流变仪法是另一种常用的测量聚醚多元醇粘度的方法。

流变仪可以通过施加剪切力来测量样品的流变性质，包括剪切粘度、弹性模量、黏弹性等。

通过变化施加剪切力的频率和幅度，可以获取聚醚多元醇在不同条件下的粘度信息。

聚醚多元醇的制备工艺流程聚醚多元醇是有机多元醇化合物中用量最大，应用最广泛的一个品种，主要用于生产聚氨酯泡沫塑料、弹性体、涂料、胶粘剂等。

一般的聚醚多元醇是以低分子量多元醇、多元胺或其它含活泼氢的化合物做起始剂，与氧化烯烃作用下开环聚合而成：其中的氧化烯烃包括：环氧丙烷、环氧乙烷、环氧丁烷、氧化苯乙烯等。

聚醚多元醇的生产过程包括：醇钾催化体系的制备、氧化烯烃的聚合反应、中和脱色处理、吸附精制以及过滤等处理。

1、醇钾催化体系的制备起始剂与催化剂在常压不锈钢反应釜中进行搅拌熔化，真空减压脱水反应，搅拌混合熔化温度在90℃~100℃，真空减压脱水条件温度115℃~125℃，真空度低于6.66KPa，脱水时间1~2h，反应生成的是醇钾溶液。

由于水是二元醇聚醚的起始剂，所以必须在氧化烯烃聚合之前排除，尤其是在合成软泡半硬泡的三元醇聚醚过程中，更要如此，否则合成的聚醚平均官能度会低于3，使泡沫制品的物理机械性能下降。

2、聚合反应聚合反应釜为耐压150KPa以上的不锈钢釜，由于环氧丙烷的聚合反应热是310Kcal/Kg，环氧乙烷的反应热是522 Kcal/Kg，两者的聚合热都很强烈因此，必须在反应过程中及时的把反应热移走，才能保证生产的顺利进行，在间歇法工业生产时，聚合釜内蛇形盘管外，还有外循环冷凝器，一般生产软质聚醚，用外循环冷凝器效果会更好一些。

它既能保证反应热的及时排出，又能对产品的色度有较好的保证值。

为安全生产防止聚合反应热集中引起爆炸，在实际中常采用分批加料法与连续加料法。

考虑到分批加料法的生产周期过长，所以现在最常用的是连续加料。

连续加料是要将氧化烯烃单体连续输至釜内，使输人氧化烯烃单体的速率正好等于其聚合反应的速率，这样既保证釜内反应的良好状态。

同时也可以保证产品的不饱和度在指标范围内。

聚合反应过程中一般控制在如下范围较为适宜：温度：95℃~125℃压力：300~800Kpa（表压）氧化烯烃加料结束后，釜内压力降至平稳是聚合反应完成的标志。

聚醚多元醇聚氨酯硬泡的原料用于硬质聚氨酯泡沫塑料制造的原料有聚醚多元醇(及聚酯多元醇)、多异氰酸酯等主要原料，以及发泡剂、催化剂、泡沫稳定剂、抗氧剂等助剂。

在合成聚氨酯泡沫塑料所采用的配方中有关原料的作用如下：原料名称主要作用聚醚、聚酯或其它多元醇主反应原料多异氰酸酯（如粗MDI 等）主反应原料水链增长剂，化学发泡剂(产生CO2)物理发泡剂(如HCFC-141b、戊烷等) 气化后作为气泡的来源，并可移去反应热交联剂提高泡沫的机械性能催化剂催化发泡及凝胶反应泡沫稳定剂使泡沫稳定，并控制泡孔的大小和结构抗氧剂提高抗热、氧老化，湿老化性能阻燃剂使泡沫塑料具有阻燃性颜料提供各种色泽各种泡沫生产工艺的开发，以及近十年来CFC替代技术等，每一步技术发展，都依赖于聚醚多元醇、异氰酸酯体系及助剂新品种的开发。

多种CFC替代发泡技术，每一种发泡体系对原料及助剂的要求不同。

聚氨酯泡沫塑料作为聚氨酯制品一大门类，原料品种多，范围广，下面对泡沫体系用的多元醇、异氰酸酯及助剂品种，特别是新型原料等作一介绍。

4.1 多元醇聚醚多元醇是聚氨酯泡沫塑料业用量最大的多元醇原料，聚异氰脲酸酯硬泡也采用聚酯多元醇作为原料。

聚氨酯发展初期，所用的有机多元醇主要是以煤化学为基础的聚酯多元醇及农副产品蓖麻油为基础的多元醇化合物，石油化工的发展提供了大量的氧化烯烃，为聚醚多元醇的开发奠定了基础，聚醚多元醇价格比聚酯多元醇低得多，泡沫性能好，在聚氨酯泡沫用多元醇中占主导地位。

聚醚的原料来源丰富，常规硬泡用聚醚多元醇的价格低廉，聚醚型聚氨酯耐水解性能好。

聚酯多元醇的优点是泡沫体强度大、粘接性好，延长率高，耐油性好，缺点是耐水解性能不及聚醚型泡沫。

4.1.1 聚醚多元醇4.1.1.1 聚醚多元醇的起始剂及聚醚种类通用聚醚多元醇的工业化生产一般以负离子催化开环聚合为主。

通常以氢氧化钾(或氢氧化钠)或二甲胺为催化剂，以甘油或蔗糖等小分子多元醇或其它含活泼氢化合物如胺、醇胺为起始剂，以氧化丙烯(环氧丙烷，简称PO)或者氧化丙烯和氧化乙烯(环氧乙烷，简称EO)的混合物为单体，在一定的温度及压力下进行开环聚合，得到粗聚醚，再经过中和、精制等步骤，得到聚醚成品。
