UG4.0快捷键大全
声明：本人发此贴只为方便一些人别无其它任何意思（编辑修改过）
文件(F)-新建(N)... Ctrl+N
文件(F)-打开(O)... Ctrl+O
文件(F)-保存(S) Ctrl+S
文件(F)-另存为(A)... Ctrl+推移+A
文件(F)-绘图(L)... Ctrl+P
文件(F)-导入(M)-部件(P)... Ctrl+1
文件(F)-导入(M)-I-DEAS... Ctrl+7
文件(F)-导入(M)-Parasolid... Ctrl+2
文件(F)-导入(M)-NX-2D... Ctrl+8
文件(F)-导入(M)-CGM... Ctrl+9
文件(F)-导入(M)-STL... Ctrl+0
文件(F)-导入(M)-IGES... Ctrl+3
文件(F)-导入(M)-Step203... Ctrl+4
文件(F)-导入(M)-DXF/DWG(&D)... Ctrl+5
文件(F)-导出(E)-部件(P)... 推移+1
文件(F)-导出(E)-Parasolid... 推移+2
文件(F)-导出(E)-CGM... 推移+9
文件(F)-导出(E)-JPEG... 推移+8

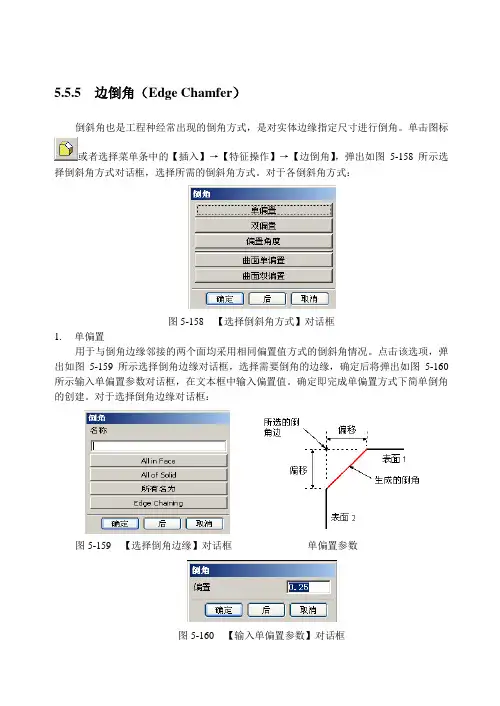

5.5.5 边倒角（Edge Chamfer）
倒斜角也是工程种经常出现的倒角方式，是对实体边缘指定尺寸进行倒角。单击图标或者选择菜单条中的【插入】→【特征操作】→【边倒角】，弹出如图5-158所示选择倒斜角方式对话框，选择所需的倒斜角方式。对于各倒斜角方式：
图5-158 【选择倒斜角方式】对话框
1. 单偏置
用于与倒角边缘邻接的两个面均采用相同偏置值方式的倒斜角情况。点击该选项，弹出如图5-159所示选择倒角边缘对话框，选择需要倒角的边缘，确定后将弹出如图5-160所示输入单偏置参数对话框，在文本框中输入偏置值。确定即完成单偏置方式下简单倒角的创建。对于选择倒角边缘对话框：
图5-159 【选择倒角边缘】对话框 单偏置参数
图5-160 【输入单偏置参数】对话框 2. 双偏值
用于与倒角边缘邻接的两个面分别采用不同偏置值方式倒角情况。点击该选项，弹出如图5-159所示选择倒角边缘对话框，操作与前述相类似，选择需要倒角的边缘，确定后将弹出如图5-165所示输入双偏置参数对话框，在文本框中输入两正数偏置值。然后单击OK，即完成双偏置方式下简单倒角的创建。
图5-165 【输入双偏置参数】对话框 双偏置参数
3. 偏置，角度
用于由一个偏置值和一个角度来定义倒角情况。单击该选项，弹出如图5-159所示选择倒角边缘对话框，选择需要倒角的边缘，确定后将弹出如图5-166所示偏置与角度参数对话框，在文本框中分别输入正数偏置值和角度值，确定即完成偏置与角度方式的简单倒角创建。
图5-166 【偏置与角度参数】对话框 偏置与角度参数
4. 自由单偏置
与单偏置选项相类似，也是按与倒角边缘邻接的两个面采用同一个偏置值方式创建倒角。对于单偏置中的偏置值是从选择边缘沿邻接面测量的；而自由单偏置中的偏置值，则是指实体倒角表面偏置的距离，使用于倒角表面形状复杂情况，倒角方式的操作与单偏置选项相同。

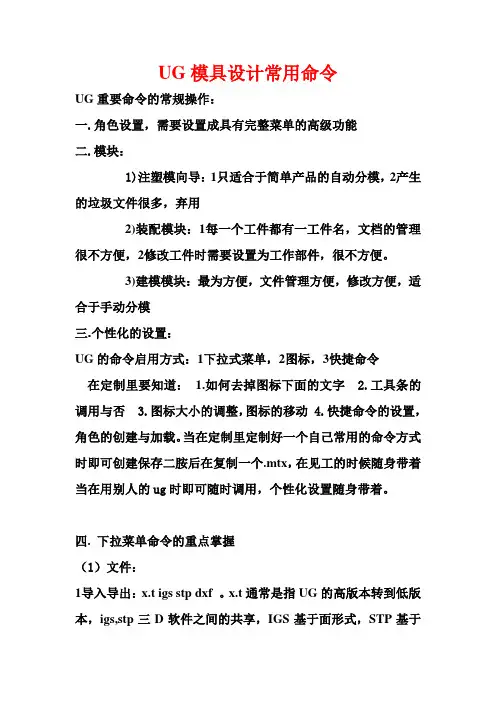

UG模具设计常用命令
UG重要命令的常规操作：
一.角色设置，需要设置成具有完整菜单的高级功能
二.模块：
1)注塑模向导：1只适合于简单产品的自动分模，2产生的垃圾文件很多，弃用
2)装配模块：1每一个工件都有一工件名，文档的管理很不方便，2修改工件时需要设置为工作部件，很不方便。
3)建模模块：最为方便，文件管理方便，修改方便，适合于手动分模
三.个性化的设置：
UG的命令启用方式：1下拉式菜单，2图标，3快捷命令
在定制里要知道： 1.如何去掉图标下面的文字 2.工具条的调用与否 3.图标大小的调整，图标的移动 4.快捷命令的设置，角色的创建与加载。当在定制里定制好一个自己常用的命令方式时即可创建保存二胺后在复制一个.mtx，在见工的时候随身带着当在用别人的ug时即可随时调用，个性化设置随身带着。
四. 下拉菜单命令的重点掌握
（1）文件：
1导入导出：x.t igs stp dxf 。x.t通常是指UG的高版本转到低版本，igs,stp三D软件之间的共享，IGS基于面形式，STP基于体形式，有时客户提供的后缀为STEP,我们需要改为STP
DXF调用的2D组立图，利用燕秀的组立图输出。UG4.0会出现一个单位冲突，就需要用变换的比例把线条缩水25.4倍。利用组立图画模具结构
（2）编辑:1.复制显示，这作幻灯片抓图用的也就是复制绘制好的模具放在ppt上打开给客户看的。 2选择的优先级别了解就行，主要是在对产品进行鼠标选择时优先选择面还是体或线等。
3.隐藏命令重点掌握，其中ctrl+B隐藏，ctrl+shift+U取消全部隐藏，ctrl+shift+K选择要取消的的隐藏. 4.对象显示（ctrl+j）重点了解：1）改变对象色，透明，检查有无干涉。
2）局部着色，检查分型面。 5.曲线里掌握曲线长条命令，曲片分模时用来延长线做片的剪切。 6.特征里，移除参数与实体密度，设置密度与分析里的质量属性一起用，用于报价。 7.面：重点掌握移动面，删除面，删除面主要用在去R，4.0在编辑的最底下，在6.0里单击右键有一个同步建模的工具.
UG4.0快捷键大全
声明：本人发此贴只为方便一些人别无其它任何意思（编辑修改过）
文件(F)-新建(N)... Ctrl+N
文件(F)-打开(O)... Ctrl+O
文件(F)-保存(S) Ctrl+S
文件(F)-另存为(A)... Ctrl+推移+A
文件(F)-绘图(L)... Ctrl+P
文件(F)-导入(M)-部件(P)... Ctrl+1
文件(F)-导入(M)-I-DEAS... Ctrl+7
文件(F)-导入(M)-Parasolid... Ctrl+2
文件(F)-导入(M)-NX-2D... Ctrl+8
文件(F)-导入(M)-CGM... Ctrl+9
文件(F)-导入(M)-STL... Ctrl+0
文件(F)-导入(M)-IGES... Ctrl+3
文件(F)-导入(M)-Step203... Ctrl+4
文件(F)-导入(M)-DXF/DWG(&D)... Ctrl+5
文件(F)-导出(E)-部件(P)... 推移+1
文件(F)-导出(E)-Parasolid... 推移+2
文件(F)-导出(E)-CGM... 推移+9
文件(F)-导出(E)-JPEG... 推移+8
