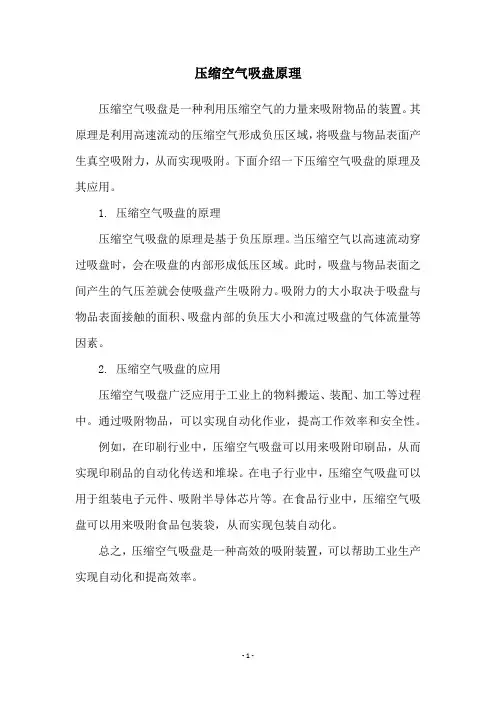

压缩空气吸盘原理
- 1 -
压缩空气吸盘原理
压缩空气吸盘是一种利用压缩空气的力量来吸附物品的装置。其
原理是利用高速流动的压缩空气形成负压区域，将吸盘与物品表面产
生真空吸附力，从而实现吸附。下面介绍一下压缩空气吸盘的原理及
其应用。
1. 压缩空气吸盘的原理
压缩空气吸盘的原理是基于负压原理。当压缩空气以高速流动穿
过吸盘时，会在吸盘的内部形成低压区域。此时，吸盘与物品表面之
间产生的气压差就会使吸盘产生吸附力。吸附力的大小取决于吸盘与
物品表面接触的面积、吸盘内部的负压大小和流过吸盘的气体流量等
因素。
2. 压缩空气吸盘的应用
压缩空气吸盘广泛应用于工业上的物料搬运、装配、加工等过程
中。通过吸附物品，可以实现自动化作业，提高工作效率和安全性。
例如，在印刷行业中，压缩空气吸盘可以用来吸附印刷品，从而
实现印刷品的自动化传送和堆垛。在电子行业中，压缩空气吸盘可以
用于组装电子元件、吸附半导体芯片等。在食品行业中，压缩空气吸
盘可以用来吸附食品包装袋，从而实现包装自动化。
总之，压缩空气吸盘是一种高效的吸附装置，可以帮助工业生产
实现自动化和提高效率。
真空变压吸附制氧装置工艺流程与安装调试
维普资讯
安 装 运 转
文 章 编 号 ：１００９—９４２５（２００２）０５．００２１．０４

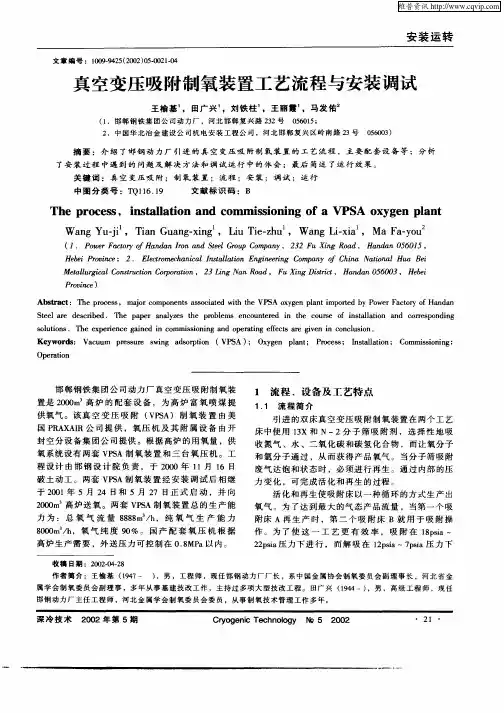

真空 变压吸 附 制氧装 置工 艺 流程 与安装调试
王 榆 基’。田广 兴’。刘铁 柱’。王 丽霞’。马发 佑
（１．邯 郸 钢 铁 集 团公 司 动 力 厂 ，河 北 邯 郸 复 兴 路 ２３２号 ０５６０１５； ２． 中 国华 北 冶 金 建 设 公 司 机 电 安 装 工 程 公 司 ，河 北 邯 郸 复 兴 区 岭 南 路 ２３号
（Ｊ． Ｐｏｗｅｒ Ｆａｃｔｏｒｙ ｏｆＨａｎｄａｎ Ｉｒｏｎ ａｎｄ Ｓｔｅｅｌ Ｇｒｏｕｐ Ｃｏｍｐａｎｙ，２３２ Ｆｕ Ｘｉｎｇ舶 ，Ｈａｎｄａｎ ０５６０１５， Ｈｅｂｅｉ Ｐｒｏｖｉｎｃｅ； ２． Ｅｌｅｃｔｒｏｍｅｃｈａｎｉｃａｌ Ｉｎｓｔａｌｌａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏｍｐ ａｎｙ ｏｆ Ｃｈｉｎａ Ｎａｔｉｏｎａｌ Ｈｕａ Ｂｅｉ
Ｍ ｅｔａｌｌｕｒｇｉｃａｌ Ｃｏｎｓ ｔｒｕｃｔｉｏｎ Ｃｏｒｐｏｒａｔｉｏｎ ． ２３ Ｌｉｎｇ Ｎａｎ Ｒｏａｄ ． Ｆｕ Ｘｔｎｇ Ｄｉｓｔｒｉｃｔ， Ｈａｎｄａｎ ０５６００３ ， Ｈｅｂｅｉ Ｐｒｏ ｖｉｎ ｃ ｅ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｐｒｏｃｅｓｓ，ｍａｊｏｒ ｃｏｍｐｏｎｅｎｔｓ ａｓｓｏｃｉａｔｅｄ ｗｉｔｈ ｔｈｅ ＶＰＳＡ ｏｘｙｇｅｎ ｐｌａｎｔ ｉｍｐｏｒｔｅｄ ｂｙ Ｐｏｗｅｒ Ｆａｃｔｏｒｙ ｏｆ Ｈａｎｄａｎ
Ｋｅｙｗｏｒｄｓ： Ｖａｃｕｕｍ ｐｒ ｅｓｓｕｒ ｅ ｓｗ ｉｎｇ ａｄｓｏｒｐｔｉｏｎ （ＶＰＳＡ）； Ｏｘｙｇｅｎ ｐｌａｎ ｔ； Ｐｒｏｃｅｓｓ； Ｉｎｓｔａｌｌａｔｉｏｎ； Ｃｏｍｍｉｓｓｉｏｎｉｎｇ；
Ｏｐｅ ｒａｔｉｏｎ
安 装 运 转
文 章 编 号 ：１００９—９４２５（２００２）０５．００２１．０４
真空 变压吸 附 制氧装 置工 艺 流程 与安装调试
王 榆 基’。田广 兴’。刘铁 柱’。王 丽霞’。马发 佑
（１．邯 郸 钢 铁 集 团公 司 动 力 厂 ，河 北 邯 郸 复 兴 路 ２３２号 ０５６０１５； ２． 中 国华 北 冶 金 建 设 公 司 机 电 安 装 工 程 公 司 ，河 北 邯 郸 复 兴 区 岭 南 路 ２３号
（Ｊ． Ｐｏｗｅｒ Ｆａｃｔｏｒｙ ｏｆＨａｎｄａｎ Ｉｒｏｎ ａｎｄ Ｓｔｅｅｌ Ｇｒｏｕｐ Ｃｏｍｐａｎｙ，２３２ Ｆｕ Ｘｉｎｇ舶 ，Ｈａｎｄａｎ ０５６０１５， Ｈｅｂｅｉ Ｐｒｏｖｉｎｃｅ； ２． Ｅｌｅｃｔｒｏｍｅｃｈａｎｉｃａｌ Ｉｎｓｔａｌｌａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏｍｐ ａｎｙ ｏｆ Ｃｈｉｎａ Ｎａｔｉｏｎａｌ Ｈｕａ Ｂｅｉ
Ｍ ｅｔａｌｌｕｒｇｉｃａｌ Ｃｏｎｓ ｔｒｕｃｔｉｏｎ Ｃｏｒｐｏｒａｔｉｏｎ ． ２３ Ｌｉｎｇ Ｎａｎ Ｒｏａｄ ． Ｆｕ Ｘｔｎｇ Ｄｉｓｔｒｉｃｔ， Ｈａｎｄａｎ ０５６００３ ， Ｈｅｂｅｉ Ｐｒｏ ｖｉｎ ｃ ｅ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｐｒｏｃｅｓｓ，ｍａｊｏｒ ｃｏｍｐｏｎｅｎｔｓ ａｓｓｏｃｉａｔｅｄ ｗｉｔｈ ｔｈｅ ＶＰＳＡ ｏｘｙｇｅｎ ｐｌａｎｔ ｉｍｐｏｒｔｅｄ ｂｙ Ｐｏｗｅｒ Ｆａｃｔｏｒｙ ｏｆ Ｈａｎｄａｎ
Ｋｅｙｗｏｒｄｓ： Ｖａｃｕｕｍ ｐｒ ｅｓｓｕｒ ｅ ｓｗ ｉｎｇ ａｄｓｏｒｐｔｉｏｎ （ＶＰＳＡ）； Ｏｘｙｇｅｎ ｐｌａｎ ｔ； Ｐｒｏｃｅｓｓ； Ｉｎｓｔａｌｌａｔｉｏｎ； Ｃｏｍｍｉｓｓｉｏｎｉｎｇ；
Ｏｐｅ ｒａｔｉｏｎ

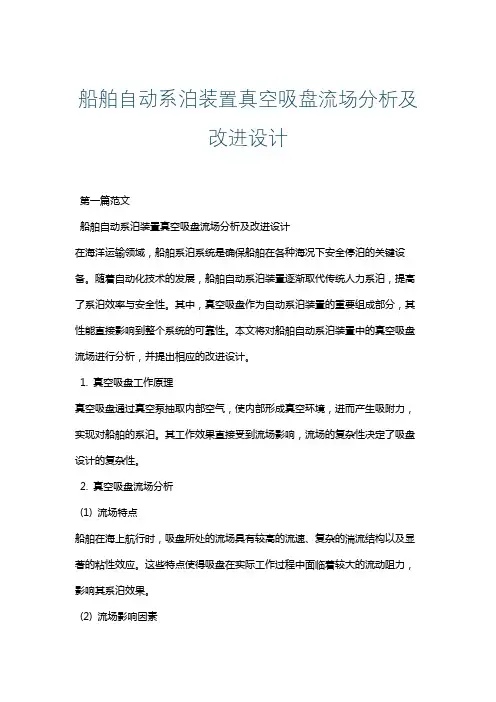

船舶自动系泊装置真空吸盘流场分析及改进设计
船舶自动系泊装置真空吸盘流场分析及改进设计第一篇范文船舶自动系泊装置真空吸盘流场分析及改进设计在海洋运输领域，船舶系泊系统是确保船舶在各种海况下安全停泊的关键设备。
随着自动化技术的发展，船舶自动系泊装置逐渐取代传统人力系泊，提高了系泊效率与安全性。
其中，真空吸盘作为自动系泊装置的重要组成部分，其性能直接影响到整个系统的可靠性。
本文将对船舶自动系泊装置中的真空吸盘流场进行分析，并提出相应的改进设计。
1. 真空吸盘工作原理真空吸盘通过真空泵抽取内部空气，使内部形成真空环境，进而产生吸附力，实现对船舶的系泊。
其工作效果直接受到流场影响，流场的复杂性决定了吸盘设计的复杂性。
2. 真空吸盘流场分析(1) 流场特点船舶在海上航行时，吸盘所处的流场具有较高的流速、复杂的湍流结构以及显著的粘性效应。
这些特点使得吸盘在实际工作过程中面临着较大的流动阻力，影响其系泊效果。
(2) 流场影响因素流场的流动特性受到船舶形状、水流条件、海床地形等多方面因素的影响。
因此，在设计吸盘时，需要充分考虑这些因素，以适应不同的工况。
3. 改进设计(1) 优化吸盘形状根据流场分析结果，可以对吸盘的形状进行优化，降低流动阻力，提高吸盘的吸附效果。
例如，采用仿生学设计，借鉴自然界中的流线型结构，以减小流体对吸盘的冲击。
(2) 采用新型材料选择具有较高强度、耐磨性和抗冲击性的材料，可以提高吸盘的使用寿命，适应恶劣的海洋环境。
(3) 增加辅助装置为改善吸盘的流场环境，可以增加一些辅助装置，如导流板、减阻器等，以引导流场流动，降低流动阻力。
4. 结论船舶自动系泊装置中的真空吸盘流场分析及改进设计是提高系泊装置性能的重要途径。
通过对流场的深入分析和改进设计，可以有效提高吸盘的吸附效果和使用寿命，为船舶的安全稳定系泊提供有力保障。
第二篇范文从海洋生物视角探讨船舶自动系泊装置真空吸盘流场分析及改进设计在海洋这个广阔的自然界中，生物们早已演化出适应各种环境的生存技能。

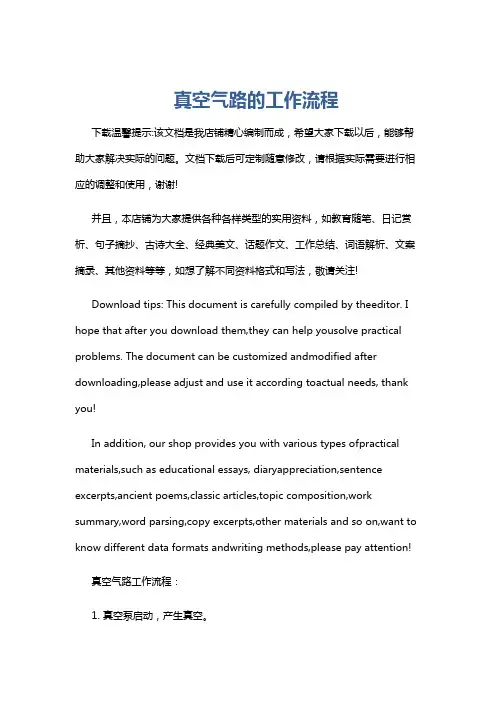

真空气路的工作流程
真空气路的工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!真空气路工作流程：1. 真空泵启动，产生真空。
2. 真空吸附装置通过真空管路与真空泵连接。

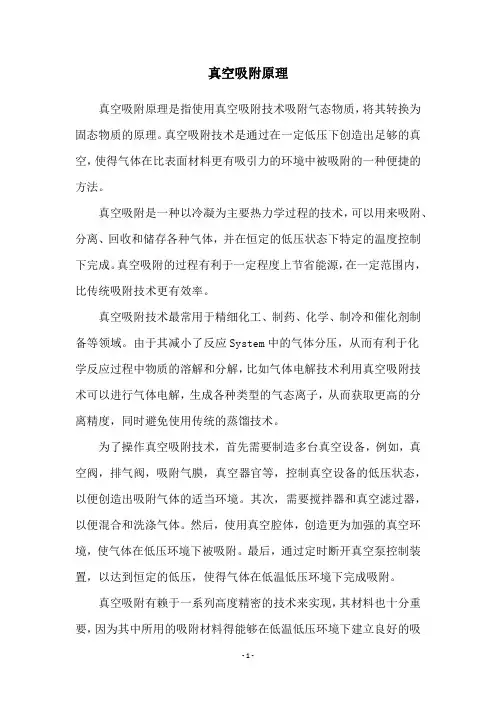

真空吸附原理
真空吸附原理真空吸附原理是指使用真空吸附技术吸附气态物质，将其转换为固态物质的原理。
真空吸附技术是通过在一定低压下创造出足够的真空，使得气体在比表面材料更有吸引力的环境中被吸附的一种便捷的方法。
真空吸附是一种以冷凝为主要热力学过程的技术，可以用来吸附、分离、回收和储存各种气体，并在恒定的低压状态下特定的温度控制下完成。
真空吸附的过程有利于一定程度上节省能源，在一定范围内，比传统吸附技术更有效率。
真空吸附技术最常用于精细化工、制药、化学、制冷和催化剂制备等领域。
由于其减小了反应System中的气体分压，从而有利于化学反应过程中物质的溶解和分解，比如气体电解技术利用真空吸附技术可以进行气体电解，生成各种类型的气态离子，从而获取更高的分离精度，同时避免使用传统的蒸馏技术。
为了操作真空吸附技术，首先需要制造多台真空设备，例如，真空阀，排气阀，吸附气膜，真空器官等，控制真空设备的低压状态，以便创造出吸附气体的适当环境。
其次，需要搅拌器和真空滤过器，以便混合和洗涤气体。
然后，使用真空腔体，创造更为加强的真空环境，使气体在低压环境下被吸附。
最后，通过定时断开真空泵控制装置，以达到恒定的低压，使得气体在低温低压环境下完成吸附。
真空吸附有赖于一系列高度精密的技术来实现，其材料也十分重要，因为其中所用的吸附材料得能够在低温低压环境下建立良好的吸附效果，可以为液态物质吸附气体提供最佳的条件。
凌度科技拥有多种革新性的真空吸附材料，如柔性聚氨酯，密封膜，可扩展空间等，以满足不同环境的要求并保证最佳的真空吸附效果。
真空吸附原理在许多领域中得到了成功的应用，有助于加强物质的精细化处理，提高了物质的收集和分离效率，有利于节省能源，提高生产效率，减少环境污染，对社会的可持续发展和减少能源的浪费都有积极的意义。
因此，真空吸附原理在工业中也越来越受到重视，许多不同领域都开始应用真空吸附技术，为未来社会发展提供更有效的解决方案。

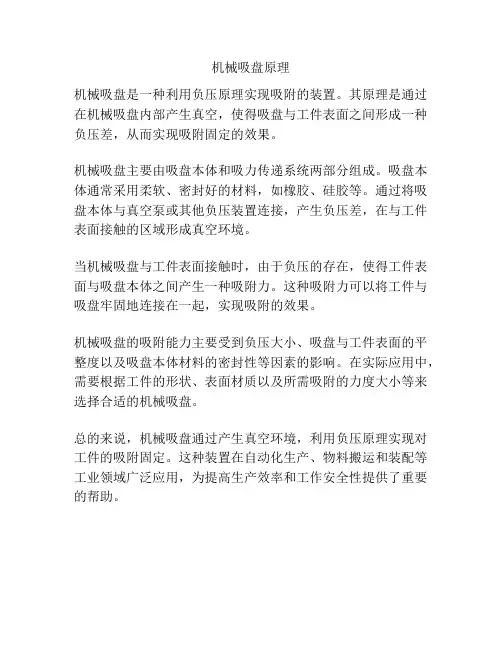

机械吸盘原理
机械吸盘原理
机械吸盘是一种利用负压原理实现吸附的装置。
其原理是通过在机械吸盘内部产生真空，使得吸盘与工件表面之间形成一种负压差，从而实现吸附固定的效果。
机械吸盘主要由吸盘本体和吸力传递系统两部分组成。
吸盘本体通常采用柔软、密封好的材料，如橡胶、硅胶等。
通过将吸盘本体与真空泵或其他负压装置连接，产生负压差，在与工件表面接触的区域形成真空环境。
当机械吸盘与工件表面接触时，由于负压的存在，使得工件表面与吸盘本体之间产生一种吸附力。
这种吸附力可以将工件与吸盘牢固地连接在一起，实现吸附的效果。
机械吸盘的吸附能力主要受到负压大小、吸盘与工件表面的平整度以及吸盘本体材料的密封性等因素的影响。
在实际应用中，需要根据工件的形状、表面材质以及所需吸附的力度大小等来选择合适的机械吸盘。
总的来说，机械吸盘通过产生真空环境，利用负压原理实现对工件的吸附固定。
这种装置在自动化生产、物料搬运和装配等工业领域广泛应用，为提高生产效率和工作安全性提供了重要的帮助。
