临时用电设计方案

招远华府小区临时用电施工组织设计编制：审核：审批：四川省科茂建筑有限公司目录一、编制依据／标准-----------------------------------------------3二、工程概况-----------------------------------------------------3三、负荷计算-----------------------------------------------------3四、配电箱设置、电缆截面选择及电压降核算-------------------------4五、电缆敷设------- ----------------------------------------6六、配电箱柜安装及重复接地、防雷接地-----------------------------6七、临时用电系统的使用、管理与维护-------------------------------7八、电气防火措施-------------------------------------------------9九、安全用电措施-------------------------------------------------9十、附图--------------- --------------------------------------11二、现场工程概况1、临时电源引自建设单位提供的600KVA箱变，分别位于基坑东边（600KVA）设置主配电箱。

主配电箱电源电压为220/380V,整个配电系统采用三级配电，二级漏电保护系统。

由主配电箱向南侧引至钢筋加工区，电缆采用YJU4*70+1*50铜芯线，,长度159m。

另一根由主配电箱向北环基坑布置，电缆采用YJU4*30+1*25铜芯线，长度200m。

2、临时用电采用TN-S三相五线制保护系统供电。

三、临电负荷计算书（1）主要施工机械配置表（2）现场总负荷计算1）现场用电量计算公式Pj = KpKx∑Pe Kx是需要系数（Kx照明=0.9，Kx动力=0.7）；同期系数Kp=0.8Qj = Pjtg φ tg φ照明=1.33, tg φ动力=0.75 2）总动力负荷计算Pj = KpKx ∑Pe=0.8×0.7×575.5=322.3kW Qj = Pjtg φ =322.3×0.75=241.7kVAR 3）照明负荷计算Pj = KpKx ∑Pe=0.8×0.9×20=14.4kW Qj = Pjtg φ =14.4×1.33=19.1kVAR 4）施工现场总负荷计算Sj 总 =总总总总Qj Qj *Pj *Pj + = 425.4 kVA 现场提供的600kVA 临电电量可以满足施工要求。

临时用电施工组织设计方案一、项目背景及目标这个项目位于城市中心，是一个商业综合体，需要临时用电来满足施工需求。

我们的目标是为施工提供安全、稳定、经济的电力供应。

二、施工用电需求分析1.施工现场概况：施工现场面积约为3万平方米，包括主体建筑、地下室、裙楼等。

2.用电设备清单：包括塔吊、电梯、混凝土搅拌机、电焊机等。

3.用电负荷预测：根据设备功率和运行时间，预测施工期间的用电负荷。

三、施工用电设计1.供电方式：采用高压供电，接入施工现场附近的10KV高压线路。

2.低压配电系统：根据施工现场用电需求，设计合理的低压配电系统，包括配电柜、电缆、配电箱等。

3.电缆敷设：根据现场地形和设备位置，选择合适的电缆敷设方式，确保电缆安全、可靠。

四、施工用电安全措施1.安全防护：施工现场设置安全防护网，避免电缆暴露在外。

2.电缆接头：采用专业的电缆接头，确保接头安全、可靠。

3.临时用电设备检查：定期对临时用电设备进行检查，发现问题及时处理。

4.应急预案：制定应急预案，确保在突发情况下，施工用电能够迅速恢复正常。

五、施工用电施工组织1.施工队伍：组织专业的施工队伍，进行临时用电施工。

2.施工进度安排：根据施工用电需求，合理安排施工进度，确保施工顺利进行。

3.质量控制：严格按照设计要求进行施工，确保施工质量。

4.现场协调：与施工现场其他单位密切配合，确保施工用电需求得到满足。

六、施工用电成本预算1.电缆及设备费用：根据施工用电需求，计算电缆及设备费用。

2.施工费用：包括施工队伍人工费、材料费、运输费等。

3.维护费用：包括定期检查、维修等费用。

七、施工用电验收及移交1.验收标准：按照国家相关标准进行验收。

2.验收程序：组织验收小组，对施工用电进行验收。

3.移交手续：验收合格后，将施工用电设施移交给施工单位。

八、施工用电后期维护1.定期检查：对施工用电设施进行定期检查，确保安全运行。

2.应急处理：发现问题时，立即进行应急处理，避免事故扩大。

第1篇一、工程概况本工程为XX项目，位于XX市XX区，总建筑面积XX万平方米，包括住宅、商业、办公等多元化功能。

为确保施工现场的安全、高效、文明施工，根据国家相关法律法规及施工现场实际情况，特制定本临时用电施工方案。

二、编制依据1. 《施工现场临时用电安全技术规范》（JGJ46-2005）2. 《建设工程施工现场临时用电安全技术规范》（GB50194-2014）3. 《施工现场临时用电安全技术规范》（GB50174-2014）4. 《建设工程施工现场消防安全技术规范》（GB50720-2011）5. 工程设计图纸及相关施工图6. 施工现场实际情况三、施工原则1. 安全第一，预防为主，综合治理。

2. 严格执行国家和行业有关施工规范、标准和操作规程。

3. 确保施工现场临时用电安全、可靠、经济、合理。

四、施工组织与管理1. 施工组织（1）成立临时用电施工领导小组，负责施工现场临时用电的总体管理和协调。

（2）设立临时用电施工管理员，负责施工现场临时用电的具体实施和管理。

（3）明确各工种、岗位的用电安全责任，加强用电安全教育。

2. 管理制度（1）建立健全施工现场临时用电管理制度，明确用电安全操作规程。

（2）加强施工现场临时用电的检查、巡查，确保用电安全。

（3）定期对施工现场临时用电设施进行检查、维护，发现问题及时整改。

五、临时用电施工方案1. 临时用电系统设计（1）根据施工现场实际情况，合理选择电源接入点。

（2）根据用电需求，确定用电负荷等级和配电系统。

（3）设计临时用电线路，包括配电线路、照明线路、动力线路等。

（4）设计临时用电设备，包括配电箱、开关箱、电缆、电线等。

2. 临时用电设备选型（1）根据施工现场用电负荷等级，选择合适的配电箱、开关箱等设备。

（2）根据用电需求，选择合适的电缆、电线等材料。

（3）选用符合国家标准的临时用电设备，确保设备质量。

3. 临时用电线路敷设（1）临时用电线路敷设应符合规范要求，保证线路安全、可靠。

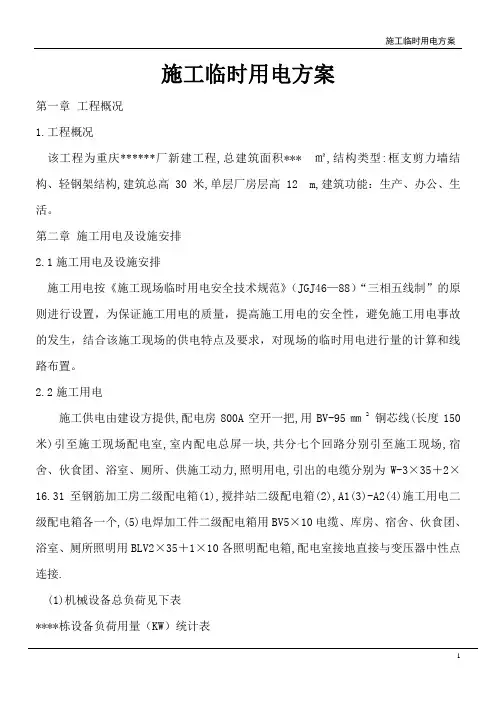

施工临时用电方案第一章工程概况1.工程概况该工程为重庆******厂新建工程,总建筑面积*** ㎡,结构类型:框支剪力墙结构、轻钢架结构,建筑总高 30 米,单层厂房层高 12 m,建筑功能：生产、办公、生活。

第二章施工用电及设施安排2.1施工用电及设施安排施工用电按《施工现场临时用电安全技术规范》（JGJ46—88）“三相五线制”的原则进行设置，为保证施工用电的质量，提高施工用电的安全性，避免施工用电事故的发生，结合该施工现场的供电特点及要求，对现场的临时用电进行量的计算和线路布置。

2.2施工用电施工供电由建设方提供,配电房800A空开一把,用BV-95㎜2铜芯线(长度150米)引至施工现场配电室,室内配电总屏一块,共分七个回路分别引至施工现场,宿舍、伙食团、浴室、厕所、供施工动力,照明用电,引出的电缆分别为W-3×35＋2×16.31至钢筋加工房二级配电箱(1),搅拌站二级配电箱(2),A1(3)-A2(4)施工用电二级配电箱各一个,(5)电焊加工件二级配电箱用BV5×10电缆、库房、宿舍、伙食团、浴室、厕所照明用BLV2×35＋1×10各照明配电箱,配电室接地直接与变压器中性点连接.(1)机械设备总负荷见下表****栋设备负荷用量（KW）统计表基础施工设备负荷用量：根据公式：S sH=1.1﹝K1ΣPD/cosф﹞＋K2ΣSH=1.1×0.7×409.5÷0.7＋0.6×145=585KVA另加10％的照明用电即为施工现场所需供电总容量.S2≥1.1×S sH=1.1×585=643.5KVAΣSH为电焊机容量K1=0.7,K2=0.6.cosф为功率因数为0.7.主体施工设备:根据公式:SsH=1.1﹝K1ΣPD/cosф﹞＋k2ΣSH=1.1×0.7×208.5÷0.7＋0.6×310=297.85KVA另加10％照明用电即为施工现场所需供电总容量.S Z≥1.1×S SH=1.1×297.85=327.65KVA式中S Z为总容量,S SH为用电设备容量,∑PD为电动机额定功率之和,∑SH为电焊机容量,K1=0.7,K2=0.6,cosф为功率因数为0.7。
