某市污水处理厂的设计毕业论文

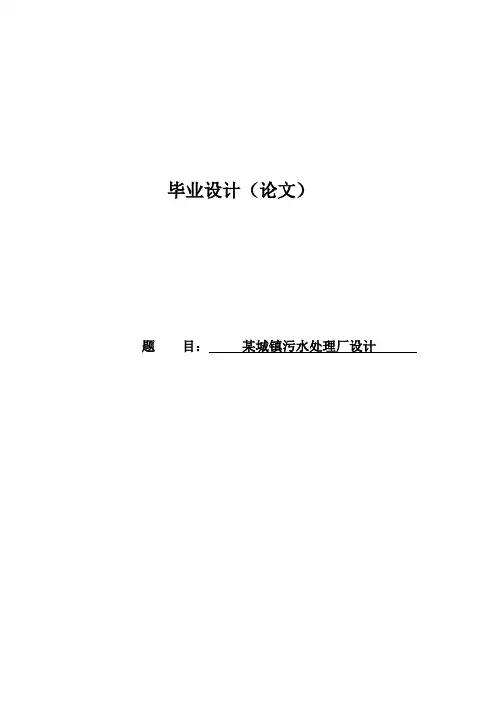

毕业设计（论文）题目：某城镇污水处理厂设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

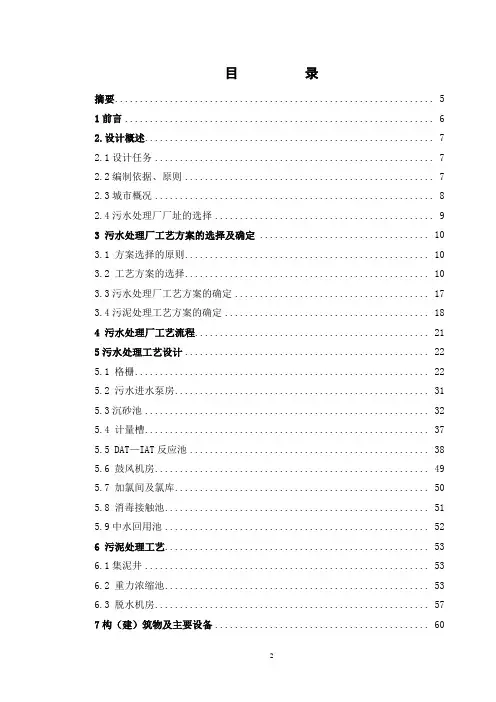

目录摘要 (5)1前言 (6)2.设计概述 (7)2.1设计任务 (7)2.2编制依据、原则 (7)2.3城市概况 (8)2.4污水处理厂厂址的选择 (9)3 污水处理厂工艺方案的选择及确定 (10)3.1 方案选择的原则 (10)3.2 工艺方案的选择 (10)3.3污水处理厂工艺方案的确定 (17)3.4污泥处理工艺方案的确定 (18)4 污水处理厂工艺流程 (21)5污水处理工艺设计 (22)5.1 格栅 (22)5.2 污水进水泵房 (31)5.3沉砂池 (32)5.4 计量槽 (37)5.5 DAT—IAT反应池 (38)5.6 鼓风机房 (49)5.7 加氯间及氯库 (50)5.8 消毒接触池 (51)5.9中水回用池 (52)6 污泥处理工艺 (53)6.1集泥井 (53)6.2 重力浓缩池 (53)6.3 脱水机房 (57)7构（建）筑物及主要设备 (60)8 污水处理厂平面布置及高程布置 (62)8.1污水处理厂平面布置 (62)8.2污水处理厂高程布置 (62)9 水力计算及高程计算 (64)9.1污水管道的水力及高程计算 (64)9.2 污泥处理水力及高程计算 (67)10 环境保护、安全防火及卫生 (70)10.1环境保护 (70)10.2安全防火 (70)10.3卫生 (71)11 处理厂的人员编制 (72)12 电气设计 (73)13 自控设计 (74)13.1控制系统 (74)13.2主要设备的控制简述 (74)14 投资估算 (75)14.1编制依据 (75)14.2成本分析及有关说明 (75)15 处理成本及运行费用计算 (77)总结与体会 (79)致谢词 (80)参考文献 (81)附图1污水处理厂平面布置图附图2污水处理厂高程图附图3污水处理厂管线布置图附图4格栅工艺尺寸图附图5沉砂池工艺尺寸图附图6DAT-IAT系统平面布置图附图7接触消毒池平面布置图附图8浓缩池刮泥机工艺图摘要本设计是进行20000m3/d污水处理厂工艺设计。

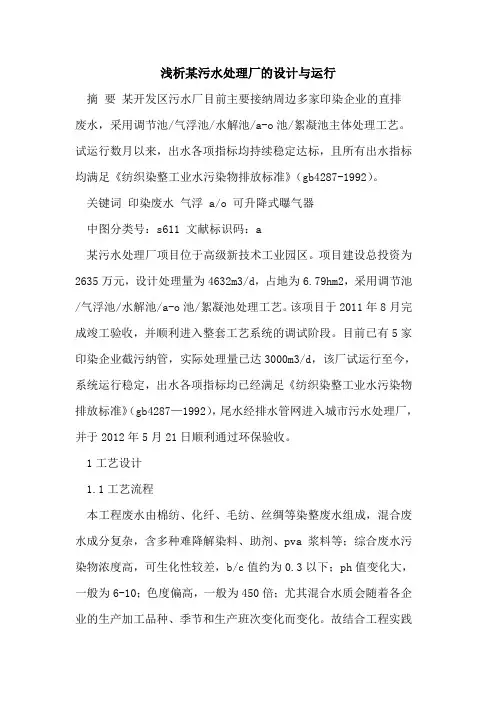

浅析某污水处理厂的设计与运行摘要某开发区污水厂目前主要接纳周边多家印染企业的直排废水，采用调节池/气浮池/水解池/a-o池/絮凝池主体处理工艺。

试运行数月以来，出水各项指标均持续稳定达标，且所有出水指标均满足《纺织染整工业水污染物排放标准》（gb4287-1992）。

关键词印染废水气浮 a/o 可升降式曝气器中图分类号：s611 文献标识码：a某污水处理厂项目位于高级新技术工业园区。

项目建设总投资为2635万元，设计处理量为4632m3/d，占地为6.79hm2，采用调节池/气浮池/水解池/a-o池/絮凝池处理工艺。

该项目于2011年8月完成竣工验收，并顺利进入整套工艺系统的调试阶段。

目前已有5家印染企业截污纳管，实际处理量已达3000m3/d，该厂试运行至今，系统运行稳定，出水各项指标均已经满足《纺织染整工业水污染物排放标准》（gb4287—1992），尾水经排水管网进入城市污水处理厂，并于2012年5月21日顺利通过环保验收。

1工艺设计1.1工艺流程本工程废水由棉纺、化纤、毛纺、丝绸等染整废水组成，混合废水成分复杂，含多种难降解染料、助剂、pva 浆料等；综合废水污染物浓度高，可生化性较差，b/c值约为0.3以下；ph值变化大，一般为6-10；色度偏高，一般为450倍；尤其混合水质会随着各企业的生产加工品种、季节和生产班次变化而变化。

故结合工程实践经验，采用物化 + 生化 + 物化处理工艺。

1.2设计参数①调节池1座，地下式钢混结构，有效水深为3.2m，有效容积为1792m3，平均停留时间为9.55h；采用穿孔管预曝气，设罗茨鼓风机2台（1用1备），进口流量为17.37m3/min；提升泵3台（2用1备），流量为100m3/h，扬程为160kpa；②气浮池1座，地上式钢混结构，尺寸为16.8m?？m?？.5m，内分二格；表面负荷为2.68m3/（m2h）；设往复式刮板刮渣机；溶气泵（4台，2用2备）流量为50m3/h，扬程为500kpa；③水解池2座（单组为100m3/h），半地上式钢混结构，有效水深为6m，单组平面尺寸为23.2m?？2m，有效容积为1670m3，平均停留时间为16.7h，池内设有穿孔管配水系统，安装组合填料，规格为125mm，l=4m；④a池2座（单组为100m3/h），半地上式钢混结构，单组尺寸为12m?？2m，有效容积为864m3，平均hrt为9.2h；⑤o池2座（单组为100m3/h），半地上式钢混结构，平面尺寸为34.8m?？2 m，有效水深为6m，有效容积为2505m3；微孔曝气器服务面积为0.5-0.8m2/个，充氧能力为0.1-0.2kgo2/h；内循环泵流量为200m3/h，扬程为120kpa；⑥鼓风机进口流量为48.7m3/min，3台（2用1备）；⑦二沉池1座，半地上式钢混结构，18m，平均深度为4.5m，地上部分为3m，表面负荷为0.79m3/（m2·h）；18m周边传动半桥直线型刮板刮泥机1台；污泥回流泵1用1备；⑧反应池1座，半地上式砖混结构，平面尺寸为6m?？.5m，有效水深为2.5m，反应时间为15min；⑨终沉池1座，半地上式钢混结构，18m，表面负荷为0.79m3/（m2·h）；18m 周边传动半桥直线型刮板刮泥机，1.5kw；污泥泵流量为15.6m3/h，2台（1用1备）。

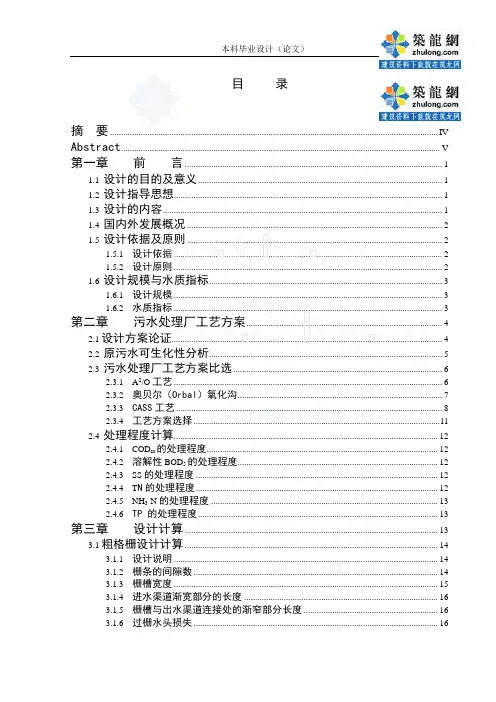

目录摘要 (IV)Abstract (V)第一章前言 (1)1.1 设计的目的及意义 (1)1.2 设计指导思想 (1)1.3 设计的内容 (1)1.4 国内外发展概况 (2)1.5 设计依据及原则 (2)1.5.1 设计依据 (2)1.5.2 设计原则 (2)1.6 设计规模与水质指标 (3)1.6.1 设计规模 (3)1.6.2 水质指标 (3)第二章污水处理厂工艺方案 (4)2.1设计方案论证 (4)2.2 原污水可生化性分析 (5)2.3 污水处理厂工艺方案比选 (6)2.3.1 A2/O工艺 (6)2.3.2 奥贝尔（Orbal）氧化沟 (7)2.3.3 CASS工艺 (8)2.3.4 工艺方案选择 (11)2.4 处理程度计算 (12)2.4.1 COD cr的处理程度 (12)2.4.2 溶解性BOD5的处理程度 (12)2.4.3 SS的处理程度 (12)2.4.4 T N的处理程度 (12)2.4.5 NH3-N的处理程度 (13)2.4.6 TP 的处理程度 (13)第三章设计计算 (13)3.1粗格栅设计计算 (14)3.1.1设计说明 (14)3.1.2栅条的间隙数 (14)3.1.3栅槽宽度 (15)3.1.4 进水渠道渐宽部分的长度 (16)3.1.5 栅槽与出水渠道连接处的渐窄部分长度 (16)3.1.6 过栅水头损失 (16)3.1.7 栅后槽总高度 (16)3.1.8 栅槽总长度 (17)3.1.9 每日栅渣量计算W (17)3.2 泵站的设计计算 (17)3.2.1 泵房规范要求 (17)3.2.2 集水池 (18)3.2.3 污水泵计算 (18)3.3 细格栅设计计算 (18)3.3.1 设计说明 (18)3.3.2 栅条的间隙数 (19)3.3.3 栅槽宽度 (19)3.3.4 过栅水头损失 (20)3.3.5 栅后槽总高度 (20)3.3.6 栅槽总长度 (21)3.3.7 每日栅渣量计算 W (21)3.4 沉砂池的选择计算 (21)3.4.1 沉砂池的选择 (21)3.4.2 沉砂池设计计算一般规定 (22)3.4.3 设计参数 (22)3.4.4 设计计算 (22)3.5 厌氧生物池的计算 (24)3.5.1 设置厌氧池的目的 (24)3.5.2 厌氧池体积计算 (24)3.5.3 潜水搅拌器 (24)3.6 配水井的设计 (25)3.6.1 设计要求 (25)3.6.2 设计计算 (26)3.7 CASS池的设计计算 (27)3.7.1 基本设计参数 (27)3.7.2 曝气时间T A (28)3.7.3 沉淀时间T S (28)3.7.4 排水时间T D (28)3.7.5 周期数的确定 (28)3.7.6 进水时间T F (29)3.7.7 CASS反应池容积计算 (29)3.7.8 CASS反应池的构造尺寸 (29)3.7.9 反应池液位控制 (30)3.7.10 需氧量 (30)3.7.11 曝气器及空气管计算 (31)3.7.12 产泥量及排泥系统 (34)3.7.13 回流污泥泵房 (36)3.7.14进出水管路计算 (36)3.8加氯接触池 (38)3.8.1 接触池功能 (38)3.8.2 接触池设计计算 (38)3.8.3 加氯量的确定 (38)3.8.4 加氯间 (38)3.9 重力浓缩池计算 (39)3.9.1 设计参数 (39)3.9.2 设计与计算 (39)3.10 污泥脱水设计计算 (41)3.10.1 压滤机设计计算 (41)3.10.2 附属设备 (42)3.11 其它构筑物 (43)第四章污水处理厂配套工程设计 (44)4.1 厂区平面设计 (44)4.1.1 平面布置原则 (44)4.1.2 总平面布置 (44)4.2 厂区高程设计 (45)4.2.1 高程布置注意事项 (45)4.2.2 高程计算 (46)第五章环境保护及劳动卫生 (50)5.1 项目施工期对环境影响及对策 (50)5.1.1 项目施工期对环境的影响 (50)5.1.2 施工期对环境影响的对策 (51)5.2 项目运营期对环境影响及对策 (52)5.2.1 项目运营期对环境的影响 (52)5.2.2 运营期环境影响的对策 (53)5.3 劳动保护与安全生产 (54)第六章工程投资估算及效益分析 (55)6.1投资估算 (55)6.1.1 土建费用估算 (55)6.1.2 材料及设备费用估算 (56)6.2 运行成本估算 (57)6.3效益分析 (57)6.3.1 环境效益 (57)6.3.2 社会效益 (57)第七章结论 (59)参考文献 (60)致谢 (61)附录................................................................................................................... 错误!未定义书签。

灵宝市污水处理厂初步设计摘要水是人类的生命之源，它孕育和滋养了地球上的一切生物，并从各个方面为人类服务。

但是，水环境中的淡水资源却很少，仅占总量的2.53%，而目前能供人类直接取用的淡水资源仅占0.22%。

加之自然水源的季节变化和地区差异，以及自然水体遭到的普遍污染，致使可能直接取用的优质水量日益短缺，难以满足人们生活和工农业生产日益增长的需求，因此保护和珍惜水资源，是整个社会的共同职责。

所以说水资源是基础性自然资源、战略性经济资源，水资源安全属于资源和经济安全。

80年代以来，废水生物处理新工艺的研究、开发和应用，已在全世界范围内得到了长足的进展，并出现了许多新型的废水生物处理技术。

这些新工艺有的已在国内外实际工程中得到了良好的应用，有的已显示出其良好的应用发展前景、得到广大的研究者和工程技术人员的关注并正在得到不断深入的研究，他们的共同特点是高效、稳定、节能，并具有对污染物去除的多功能性，大多具有脱氮除磷等深度处理的良好效能，并正朝自动化控制的方向发展。

近年来，随着灵宝市经济不断发展，人口和工业产值也随之增加，生活用水和工业用水的需求也急剧扩大，如此必然引起污水量的增加，一系列水环境问题将日益突出。

如不及时对产生的污水进行治理，那么灵宝市的水环境污染将严重下去，整个市区的生活环境和生态平衡都将受到更为严重的破坏，而这一切的恢复将是十分缓慢的，要为之付出的代价也十分昂贵。

因此，必须建立一座生活污水处理厂。

污水通过治理可以缓解和减轻水环境污染，缓解水资源的供需矛盾，为灵宝市的经济文化的发展创造有利条件。

工程的兴建，一方面为人们提供优质的生活污水，提高人们的生活质量和健康水平；另一方面是工业用水水质得到保障。

本设计是针对灵宝市的实际情况而设计的。

由于灵宝市生活用水的流量较大、SS含量高、氮磷等也都需要有一定的去除。

A2/O在同时脱氮除磷去除有机物的的工艺中，该工艺流程最为简单，总水力停留时间也少于同类其他工艺，在厌氧—缺氧—好氧交替运行下，丝菌不会大量繁殖，SVI一般小于100，不会发生污泥膨胀等优点。

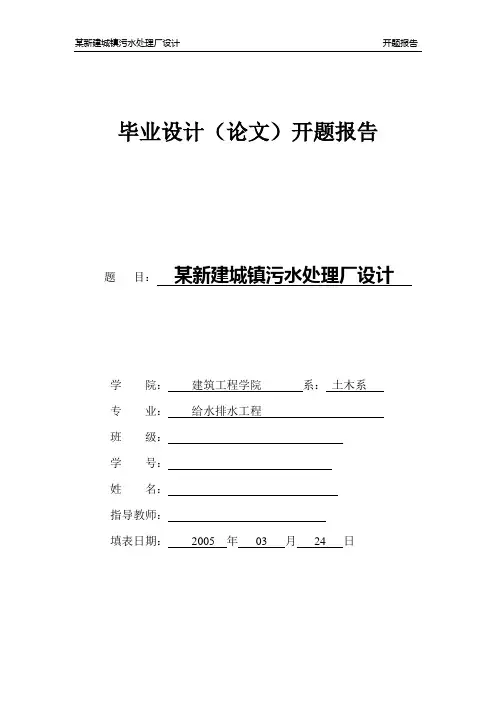

毕业设计（论文）开题报告题目：某新建城镇污水处理厂设计学院：建筑工程学院系：土木系专业：给水排水工程班级：学号：姓名：指导教师：填表日期：2005年03月24日一、选题的依据及意义：本工程为某新镇污水处理厂的施工图设计，污水厂位于xxx交汇处，征地28604米2，设计地面标高用黄海2.3米。

经过处理的水至神仙沟，初沉池与二沉池剩余污泥浓缩处理后用泵输送至处理厂南面的苗圃作为肥料用。

‰———-2.40米（高于黄海平均海面），土壤承载能力7—11吨/平方米。

污水厂污水进水总管管底标高（进水泵房处）为-4.41米，（相对地面标高±0.00）。

因为该镇人口较多城市污水排放量大，如果不处理直接排放到神仙沟和卫东河，将对水体造成污染，因为污水中含氮磷较多，也可使水体富营养化，所以必须建设污水处理厂对该镇排放的污水进行处理。

所选择的污水处理工艺应具有一定的脱氮除磷功能以防水体的富营养化。

据此，需确定污水处理厂的处理工艺流程和处理构筑物的类型与数量，进行处理构筑物及设备的工艺设计计算和污水厂各构筑物以及各种管渠等总体布置。

二、国内外研究现状及发展趋势（含文献综述）：1．关于活性污泥法当前流行的污水处理工艺有：AB法、SBR法、氧化沟法、普通曝气法、A/A/O法、A/O 法等，这几种工艺都是从活性污泥法派生出来的，且各有其特点。

① AB法(Adsorption—Biooxidation)该法由德国Bohuke教授首先开发。

该工艺对曝气池按高、低负荷分二级供氧，A级负荷高，曝气时间短，产生污泥量大，污泥负荷2.5kgBOD/(kgMLSS·d)以上，池容积负荷6kgBOD/(m3·d)以上；B级负荷低，污泥龄较长。

A级与B级间设中间沉淀池。

二级池子F/M(污染物量与微生物量之比)不同，形成不同的微生物群体。

AB法尽管有节能的优点，但不适合低浓度水质，A级和B级亦可分期建设。

② SBR法(Sequencing Batch Reactor)SBR法早在20世纪初已开发，由于人工管理繁琐未予推广。

某生物制药厂污水处理站的设计摘要本设计是处理量为3400 m3/d的生物制药废水工艺设计。

制药废水的有机物浓度高，成分复杂，含有石油类、胺类、酸类、破乳剂等污染物。

此外，水中还含有难以降解的大分子苯环物质和浓度很高的SO42-，水质为CODc r4000~5000 mg/L，BOD5为2500~3000 mg/L，SS 为2000~2500 mg/L，pH值为8~10。

利用UASB与SBR组合工艺的处理可以达到去除该废水中有机物的目的。

本生物制药废水处理设计流程为：废水经过格栅去除浮渣，出水收集到集水井，再用泵提升至澄清池，澄清池的出水经泵提升进入UASB 反应器进行厌氧处理，再经竖配水井，将泥水分离后的上清液进入SBR反应器，在SBR 反应器中进行好氧处理。

本设计的建设投资为1141万元，处理成本为1.82元/m3。

经该工艺处理后的出水水质为CODc r 85 mg/L，BOD5 90 mg/L，SS 68 mg/L，pH 值6~9，达到国家《污水综合排放标准》（GB8978-1996）生物制药废水排放的二级标准。

关键词：UASB+SBR工艺；生物制药污水；活性污泥处理A biological pharmaceutical factory sewagetreatment plant designAbstractPharmaceutical wastewater of high concentration organic matter, complicated composition, contain oil, amine ，acids, and pollutants such as demulsifier. In addition, the water also contain hard to degrade macromolecular material andhigh concentrations of benzene ring of water quality, SO42- for CODcr4000 ~ 5000mg/L, BOD5for 2500 to 3000 mg/L, SS for 2000 to 2500 mg/L, pH value for 8 to10. With UASB and combination of SBR process to remove the wastewater treatment can achieve the purpose of organic matter. The biological pharmaceutical wastewater treatment process design for: wastewater after removing scum, collect water grille to collect, then use to pump water Wells up to clarify the pool, the pool of water pump clear the ascension into the UASB reactor on anaerobic treatment, then through shaft with Wells, will spate separation of after qing liquid into the reactor, the reactor in SBR of aerobic treating. The design of the construction investment is 11.41 million yuan, processing cost is 1.82yuan/m3. After the treatment technology of effluent water for CODcrafter 85 mg/L,BOD590 mg/L, SS 68 mg/LpH v, alue of 6 ~ 9, the sewage to the national comprehensive discharge standard "(GB8978-1996) biological pharmaceutical waste water discharge of the secondary standard.Key words： UASB+SBR process；Biological pharmacy sewage；activated sludge目录摘要................................................................................................................... Abstract (I)1 绪论 01.1项目背景 01.2设计依据 01.3设计原则 01.4设计内容 (1)2 设计水质及设计要求 (2)2.1废水的来源 (2)2.2废水水质 (2)2.3处理要求 (2)3 工艺选择 (4)3.1处理方法简介 (4)3.1.1 方案一 (4)3.1.2 方案二 (5)3.1.3 方案三 (6)3.2方案选择 (7)4 工艺设计 (9)4.1各构筑物去除率 (9)4.2构筑物设计及工艺说明 (9)4.2.1 格栅 (9)4.2.2 调节池 (10)4.2.3 集水池 (11)4.2.4 水利循环澄清池 (11)4.2.5 UASB反应器 (12)4.2.6 三相分离器 (13)4.2.7 配水井 (13)4.2.8 SBR反应器 (13)4.2.9 污泥处理装置 (14)5 总体布置 (17)5.1总平面布置 (17)5.2高程布置 (17)5.2.1 布置原则 (17)5.2.2 高程计算 (18)6 其它设计 (20)6.1辅助设计 (20)6.1.1 雨排水 (20)6.1.2 厂区绿化 (20)6.1.3 道路 (20)6.1.4 机修 (20)6.2采暖通风 (20)6.2.1 采暖设计 (20)6.2.2 通风设计 (20)6.3其它 (21)6.3.1 照明 (21)6.3.2 防雷接地 (21)6.3.3 电缆敷设 (21)7 环境影响及保护 (22)7.1污染物及控制措施 (22)7.1.1 废气 (22)7.2施工期污染防范措施 (22)7.2.1 扬尘 (22)7.2.2 噪声 (22)8 劳动安全与卫生 (23)8.1安全防护措施 (23)8.2防溺水与防高空坠落 (23)9消防 (24)10 职工定员与附属建筑物 (25)10.1劳动定员 (25)11 建设投资 (26)11.1土建投资估算 (26)11.2设备及材料投资估算 (26)12 运行成本经济核算 (27)12.1成本分析 (27)致谢 (29)参考文献 (30)附录A计算说明书 (31)1 绪论1.1 项目背景本设计的生物制药污水处理站位于中国四川某城镇的生物制药厂内，该地区全年最高气温40 ℃，最低12 ℃，年平均气温：20℃左右。

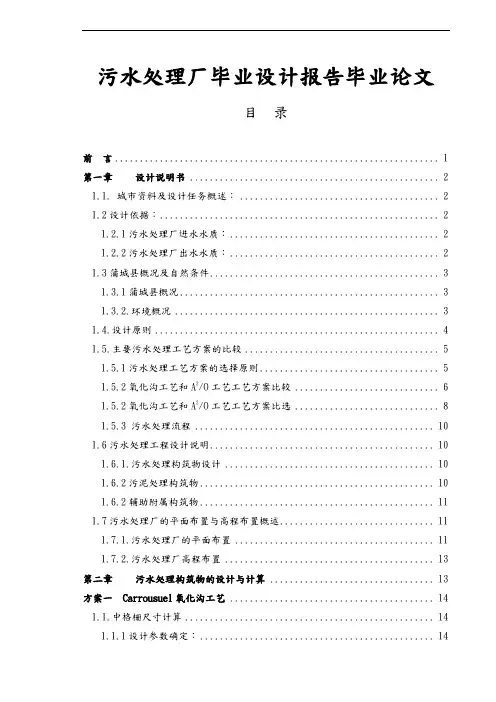

污水处理厂毕业设计报告毕业论文目录前言 (1)第一章设计说明书 (2)1.1. 城市资料及设计任务概述： (2)1.2设计依据： (2)1.2.1污水处理厂进水水质： (2)1.2.2污水处理厂出水水质： (2)1.3蒲城县概况及自然条件 (3)1.3.1蒲城县概况 (3)1.3.2.环境概况 (3)1.4.设计原则 (4)1.5.主要污水处理工艺方案的比较 (5)1.5.1污水处理工艺方案的选择原则 (5)1.5.2氧化沟工艺和A2/O工艺工艺方案比较 (6)1.5.2氧化沟工艺和A2/O工艺工艺方案比选 (8)1.5.3 污水处理流程 (10)1.6污水处理工程设计说明 (10)1.6.1.污水处理构筑物设计 (10)1.6.2污泥处理构筑物 (10)1.6.2辅助附属构筑物 (11)1.7污水处理厂的平面布置与高程布置概述 (11)1.7.1.污水处理厂的平面布置 (11)1.7.2.污水处理厂高程布置 (13)第二章污水处理构筑物的设计与计算 (13)方案一 Carrousuel氧化沟工艺 (14)1.1.中格栅尺寸计算 (14)1.1.1设计参数确定： (14)1.2.污水提升泵房计算 (15)1.3.泵后细格栅设计计算 (16)1.3.1.设计参数确定： (16)1.3.2. 设计计算 (16)1.4.沉砂池设计计算 (17)1.4.1. 沉砂池的选型： (17)1.4.2 设计参数确定 (17)1.4.3 池体设计计算 (18)1.5.Carrousuel氧化沟池体设计计算 (19)1.5.1.设计参数： (19)1.5.2.设计计算 (19)1.6.向心辐流式二沉池设计计算 (23)1.6.1.设计参数的选取 (23)1.6.2.沉淀池尺寸设计 (23)1.7.计量槽设计计算 (25)1.7.1.主要部分尺寸设计为： (25)1.7.2.计量槽总长度 (26)1.8.接触消毒池 (26)1.8.1.设计参数： (26)1.8.2.设计计算： (26)2.10.污泥泵房设计计算 (27)2.10.1.污泥泵房设计说明 (27)2.10.2.回流污泥泵设计选型 (28)2.10.3.剩余污泥泵设计选型 (28)1.10.污泥重力浓缩池设计计算 (28)1.10.1设计参数 (28)1.10.2设计计算 (28)1.11.贮泥池设计计算 (29)1.11.1. 污泥量的计算 (30)1.12.1.脱水机选择 (30)方案二 A2/O工艺 (31)2.1.泵前中格栅设计计算 (31)2.1.1. 格栅尺寸计算 (31)2.2.污水提升泵房设计计算 (32)2.3.泵后细格栅设计计算 (33)2.3.1.设计参数确定： (33)2.3.2. 设计计算 (33)2.4.沉砂池设计计算 (34)2.4.1.沉砂池的选型： (34)2.4.2.设计参数确定 (35)2.4.3.池体设计计算 (35)2.5.向心辐流式初池设计计算 (36)2.5.1.设计参数的选取 (36)2.5.2.沉淀池尺寸设计 (36)2.6.A2/O生物反应池池体设计计算 (38)2.6.1.设计参数： (38)2.6.2.设计计算 (38)2.7.向心辐流式二沉池设计计算 (42)2.7.1.设计参数的选取 (42)2.7.2.沉淀池尺寸设计 (42)2.8.计量槽设计计算 (44)2.8.1.主要部分尺寸设计为： (44)2.8.2.计量槽总长度 (44)2.9.接触消毒池与加氯间 (45)2.9.1.设计参数： (45)2.9.2.设计计算： (45)2.10.污泥泵房设计计算 (46)2.10.1.污泥泵房设计说明 (46)2.10.3.剩余污泥泵设计选型 (47)2.11.污泥重力浓缩池设计计算 (47)2.11.1设计参数 (47)2.12.贮泥池设计计算 (48)2.12.1.污泥量的计算 (48)2.12.2.贮泥池容 (48)2.13.机械脱水间设计计算 (49)2.13.1.脱水机选择 (49)第三章投资估算 (49)3.1 Carrousuel氧化沟工艺的投资估算 (49)3.1.1工程投资计算书 (49)3.1.2污水处理成本计算 (51)3.2 A2/O工艺的投资估算 (52)3.2.1工程总投资计算书 (52)3.1.2污水处理成本计算 (53)第四章水力及高程的设计计算 (55)4.1. 污水处理构筑物的高程设计 (55)4.1.1高程设计计算 (55)4.1.2污泥高程设计计算 (58)第五章组织机构、劳动定员及工程项目编制计划 (60)6.1机构设置 (60)6.2劳动定员编制： (60)第六章致谢 (62)第七章参考文献 (63)前言长期以来，城市污水处理均以去除有机物和悬浮物为目的，其工艺为普通活性污泥法．该法对氮、磷等无机营养物去除效果很差．一般来说*1，氮的去除率只有20％～30％，磷的去除率只有10％～20％．随着大量的化肥、农药、洗涤剂等高浓度氮、磷工业废水的排出，导致城市污水中N、P浓度急剧增加，从而引起水体中溶解氧降低及水体富营养化，同时影响了处理后污水的复用．所以，要求在城市污水处理过程中不仅要有效地去除BOD和SS，而且要有效地脱氮除磷．八十年代以来，生物脱氮除磷工艺已成为现代污水处理的重大课题，特别是以氧化沟和厌氧－缺氧－好氧（Anaerobic－Anoxic－aerobic，简称A2／O工艺）为代表的一系列系的生物脱氮除磷工艺，因其特有的技术经济优势和环境效益，越来越受到人们的高度重视。

污水处理工程设计——毕业论文1引言城市污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理。

城市污水处理工艺一般根据城市污水的利用或排放去向并考虑水体的自然净化能力，确定污水的处理程度及相应的处理工艺。

处理后的污水，无论用于工业、农业或是回灌补充地下水，都必须符合国家颁布的有关水质标准[1]。

现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理工艺。

污水一级处理应用物理方法，如筛滤、沉淀等去除污水中不溶解的悬浮固体和漂浮物质。

污水二级处理主要是应用生物处理方法，即通过微生物的代谢作用进行物质转化的过程，将污水中的各种复杂的有机物氧化降解为简单的物质。

生物处理对污水水质、水温、水中的溶氧量、pH值等有一定的要求。

污水三级处理是在一、二级处理的基础上，应用混凝、过滤、离子交换、反渗透等物理、化学方法去除污水中难溶解的有机物、磷、氮等营养性物质。

污水中的污染物组成非常复杂，常常需要以上几种方法组合，才能达到处理要求[2]。

污水一级处理为预处理，二级处理为主体，处理后的污水一般能达到排放标准。

三级处理为深度处理，出水水质较好，甚至能达到饮用水质标准，但处理费用高，除在一些极度缺水的国家和地区外，应用较少[3]。

目前我国许多城市正在筹建和扩建污水二级处理厂，以解决日益严重的水污染问题。

为减少对周围环境的污染，改善金州市周围的水体水质，提高城市人民的生活质量，因此需要进行污水管网和污水处理厂的建设。

以下部分是根据金州市的资料进行的污水处理厂的设计。

2设计说明书2.1概述2.1.1设计任务完成金州市污水处理系统的设计。

工程设计范围包括：污水处理厂工程。

2.1.2设计依据青岛科技大学毕业设计任务书。

2.1.3采用的主要规范和标准（1）《给水排水设计手册（第1册）常用资料》（2）《给水排水设计手册（第5册）城镇排水》（3）《室外排水设计规范》（GB50014-2006）（4）《给水排水制图标准》（GB/T50160-2001）（5）《城镇污水处理厂污染物排放标准》（GB18918-2002）（6）《给水排水设计手册（第11册）城镇排水》2.1.4污水处理厂设计要求（1）设计应达到污水处理排放标准；（2）选择的工艺流程、建筑物布置、设备等能满足生产需要；（3）设计中采用的数据、公式和标准必须正确可靠；（4）设计中在满足生产需要的基础上，在经济合理的原则下，尽可能地采用先进技术；（5）在设计时要尽可能降低工程造价，使工程取得最大的经济效益和社会环境效益；（6）设计应注意近远期相结合，一般采用分期建设；（7）设计时应适当考虑厂区的美观和绿化[4]。

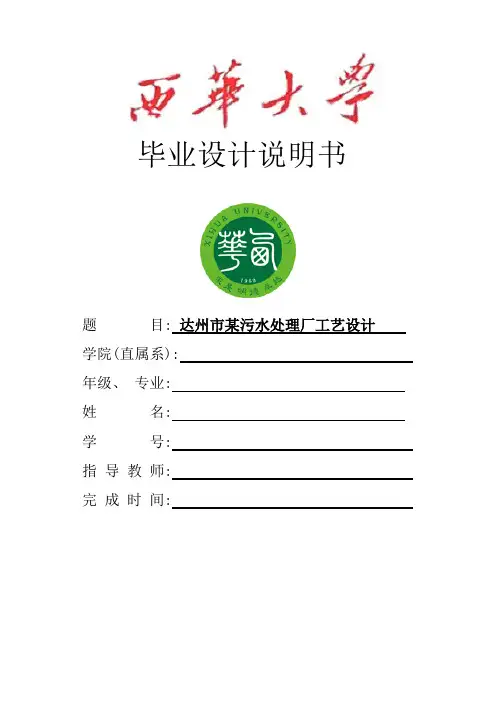

毕业设计说明书题目:达州市某污水处理厂工艺设计学院(直属系):年级、专业:姓名:学号:指导教师:完成时间:摘要 (3)引言 (5)1设计总则 (5)1.1设计范围 (5)1.2设计依据 (6)1.3设计原则 (6)2工程概况 (6)2.1地理位置 (6)2.2自然条件 (7)2.3设计规模 (7)2.4设计进出水水质 (7)3工艺的比选 (7)3.1污水特点 (7)3.2工艺选择 (8)3.3 处理工艺流程 (12)4工艺设计计算 (12)4.1 设计流量的计算 (12)4.2 中格栅 (13)4.3 集水池提升泵房 (15)4.4 细格栅 (17)4.5 沉砂池 (19)4.6 A2O池 (20)4.7 二沉池 (28)4.8 往复式隔板絮凝池 (31)4.9 普通快滤池 (35)4.10 消毒池 (37)4.11污泥泵房 (38)4.12 污泥处理设计 (38)4.13 加药间 (41)5其他辅助构筑物 (41)6 污水处理厂平面布置 (42)6.1平面布置原则 (42)6.2具体平面布置 (43)7 污水处理厂高程布置 (44)7.1 各构筑物水头损失h (44)g7.2污水高程布置 (45)7.4 污泥高程布置 (47)7.5各构筑物标高 (48)8建设投资概算 (49)8.1主要设备报价清单 (50)8.2工程总投资 (51)8 组织管理 (52)8.1 组织机构和定员 (52)8.2 建设进度 (52)9运行成本、环境效益分析 (53)9.1 运行成本 (53)9.2环境效益 (54)10总结与体会 (54)致谢 (54)参考文献 (55)摘要本次设计项目是达州市某污水处理厂工艺设计工艺设计。

城镇污水是最常见的污水种类。

城镇污水的特点主要是有浮渣，可生化性好，水量大等。

本次设计综合考虑城镇污水的水质特征，排水要求，工程项目投资，运营管理等相关因素，结合厂区的污水水质水量的特点，决定采用A2O作为二级处理生化处理部分，再设计“絮凝+过滤”作为深度处理单元，以保证达到排放标准。

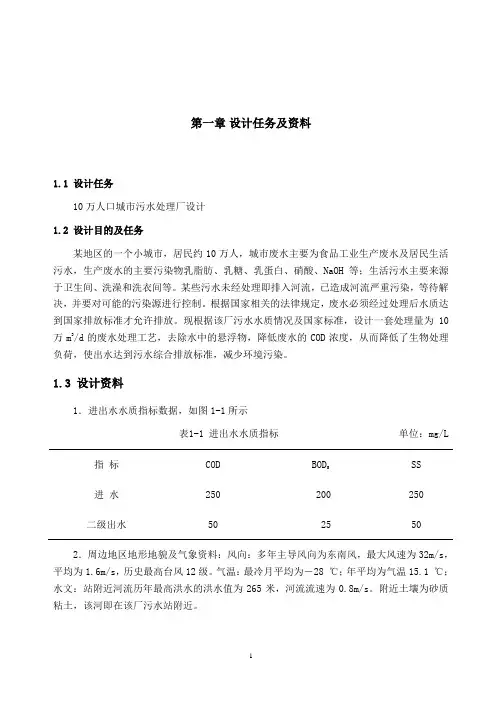

第一章设计任务及资料1.1 设计任务10万人口城市污水处理厂设计1.2 设计目的及任务某地区的一个小城市，居民约10万人，城市废水主要为食品工业生产废水及居民生活污水，生产废水的主要污染物乳脂肪、乳糖、乳蛋白、硝酸、NaOH等；生活污水主要来源于卫生间、洗澡和洗衣间等。

某些污水未经处理即排入河流，已造成河流严重污染，等待解决，并要对可能的污染源进行控制。

根据国家相关的法律规定，废水必须经过处理后水质达到国家排放标准才允许排放。

现根据该厂污水水质情况及国家标准，设计一套处理量为10万m3/d的废水处理工艺，去除水中的悬浮物，降低废水的COD浓度，从而降低了生物处理负荷，使出水达到污水综合排放标准，减少环境污染。

1.3 设计资料1．进出水水质指标数据，如图1-1所示表1-1 进出水水质指标单位：mg/LSS 指标COD BOD5进水250 200 250二级出水50 25 50 2．周边地区地形地貌及气象资料：风向：多年主导风向为东南风，最大风速为32m/s，平均为1.6m/s，历史最高台风12级。

气温：最冷月平均为－28 ℃；年平均为气温15.1 ℃；水文：站附近河流历年最高洪水的洪水值为265米，河流流速为0.8m/s。

附近土壤为砂质粘土，该河即在该厂污水站附近。

3．其他资料：(1) 厂区附近无大片农田。

(2) 拟由省属建筑公司承建施工。

且各种建筑材料均能供应。

(3) 电力供应充足。

1.4 设计依据设计依据主要是国家相关法律法规：1．《地面水环境质量标准》（GB3838－2002）；2．《城镇污水处理厂污染物排放标准》（GB18918－2002）；3．《室外排水设计规范》（GB50014－2006）；4．《污水综合排放标准》（GB8978-1996）；5．《城市污水再生利用工业用水水质》（GB/T19923－2005）；6．《污水再生利用工程设计规范》（GB/50335－2002）。

第二章设计工艺2.1设计内容简介1、处理工艺确定原则为了同时达到污水处理厂高效稳定运行和基建投资省、运行费用低的目的，依据下列原则进行了污水处理工艺方案选择：①技术成熟，处理效果稳定，保证出水水质达到排放标准；②投资低，运行费用省，低投入高效益；③选定工艺的技术设备先进、可靠，国产化程度高，性能好。

污水处理厂毕业设计论文一、引言随着工业化和城市化进程的加速，水污染问题日益严重，对生态环境和人类健康构成了严重威胁。

污水处理厂作为水污染治理的重要设施，其设计和运行的合理性直接关系到污水处理效果和环境质量。

因此，进行污水处理厂的毕业设计具有重要的现实意义。

二、污水处理厂的设计规模和水质要求（一）设计规模设计规模的确定是污水处理厂设计的基础。

需要综合考虑服务区域的人口数量、工业发展状况、用水量以及未来的发展规划等因素。

通过对相关数据的收集和分析，确定污水处理厂的日处理水量。

（二）进水水质进水水质的确定对于选择合适的处理工艺至关重要。

需要对服务区域内的污水来源进行详细调查，包括生活污水、工业废水等。

通过对污水的采样和分析，确定主要污染物的浓度，如化学需氧量（COD）、生化需氧量（BOD）、悬浮物（SS）、氮、磷等。

（三）出水水质根据当地的环保要求和受纳水体的环境容量，确定污水处理厂的出水水质标准。

一般来说，出水水质应达到国家或地方规定的排放标准，以保护生态环境和水资源。

三、污水处理工艺的选择（一）常见的污水处理工艺目前，常见的污水处理工艺包括活性污泥法、生物膜法、氧化沟法、SBR 法等。

每种工艺都有其特点和适用范围。

活性污泥法是一种应用广泛的传统工艺，具有处理效果好、运行稳定等优点，但占地面积较大，能耗较高。

生物膜法具有生物量大、耐冲击负荷能力强等优点，但处理效果相对较差，容易发生堵塞。

氧化沟法具有工艺流程简单、运行管理方便等优点，但占地面积较大，对自动化控制要求较高。

SBR 法具有工艺流程简单、占地面积小等优点，但对操作人员的技术要求较高。

（二）工艺选择的考虑因素在选择污水处理工艺时，需要综合考虑进水水质、出水水质要求、处理规模、占地面积、运行成本、技术可靠性等因素。

同时，还应考虑当地的实际情况和工程经验。

对于水质变化较大、处理要求较高的污水处理厂，可选择具有较强抗冲击负荷能力的工艺，如氧化沟法、SBR 法等。
