真空负荷开关环网柜一、技术参数项目名称数值额定电压 KV 12 额定频率 HZ50额定绝缘水平1min工频耐受电压 kV对地、相间42真空灭弧室隔离断口48 雷电冲击耐受电压kV对地、相间75真空灭弧室隔离断口85母线额定电流 A 630 额定短路开断电流（真空灭弧室） KA 20 3s额定短时耐受电流 KA 20 额定峰值耐受电流 KA 50 额定关合电流 KA50 开断变压器空载电流 A 16 辅助回路和控制回路 1min 工频耐受电压 kV （方均根值） 2 电气寿命次20000二、技术要求10KV 配电柜1、10KV HXGN17-12高压配电柜配电柜编号柜内主要元件型号及技术参数数量1#(2#)进线+计量柜真空负荷开关红申集团VLBS（H）630A 12KV 1 多功能指示仪表ACR330ELH 100/5A 1 电压互感器JDZ-10 10/0.1KV 0.2 2 电流互感器LZZBJ9-10 0.2/0.5 100/5 2 高压避雷器HY5WS-17/50 3 高压熔断器XRNP-10 0.5A 3 高压带电显示GSN-10Q 11#(2#)变压器柜真空负荷开关红申集团VLBS（H）630A 12KV 1 多功能指示仪表ACR320EL 75/5A 1 电流互感器LZZBJ9-10 0.5 75/5 3 高压避雷器HY5WS-17/50 3 高压熔断器XRNT-10 80A 3 高压带电显示GSN-10Q 1联络柜真空负荷开关红申集团VLBS（H）630A 12KV 1 多功能指示仪表ACR320EL 100/5A 1 电流互感器LZZBJ9-10 0.5 100/5 2母线提升柜高压带电显示GSN-10Q 1 柜体尺寸：600mm（宽）×2200mm（高）×1000mm（深）；三、供货范围10KV高压开关柜HXGN17-12 共十台四、质量保证1、甲方现场安装调试时，乙方技术人员按甲方指定时间到现场免费指导安装和培训。

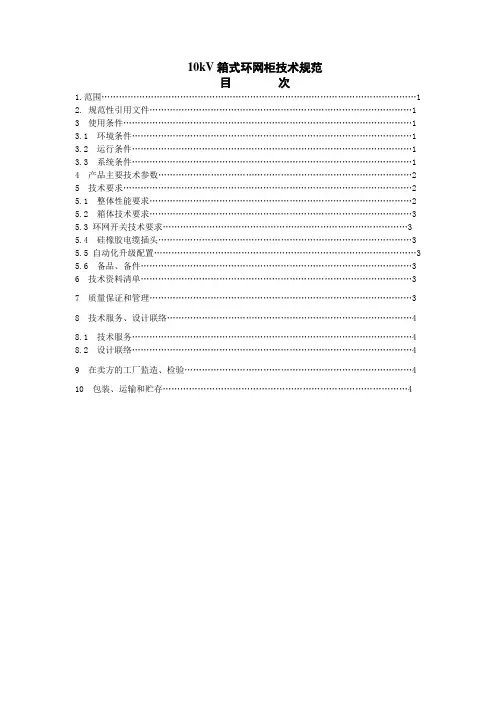

10kV箱式环网柜技术规范目次1.范围 (1)2. 规范性引用文件 (1)3 使用条件 (1)3.1 环境条件 (1)3.2 运行条件 (1)3.3 系统条件 (1)4 产品主要技术参数 (2)5 技术要求 (2)5.1 整体性能要求 (2)5.2 箱体技术要求 (3)5.3 环网开关技术要求 (3)5.4 硅橡胶电缆插头 (3)5.5 自动化升级配置 (3)5.6 备品、备件 (3)6 技术资料清单 (3)7 质量保证和管理 (3)8 技术服务、设计联络 (4)8.1 技术服务 (4)8.2 设计联络 (4)9 在卖方的工厂监造、检验 (4)10 包装、运输和贮存 (4)10kV电缆环网柜箱订货技术规范1范围本标准规定了吉林省电力有限公司10kV户外电缆环网柜技术规范使用条件、主要技术参数和要求、试验、运输等。
本标准适用于吉林省电力有限公司10kV户外电缆环网柜技术规范的招标通用订货，是相关设备通用订货合同的技术条款。
2规范性引用文件GB3804-2004 3.6kV-40.5kV高压交流负荷开关GB11022-1999 高压开关设备和控制设备标准的共用技术要求GB16926-1997 交流高压负荷开关-熔断器组合电器GB3906-200X 3.6 kV -40.5kV交流金属封闭开关设备和控制设备GB7674-1997 72.5 kV及以上气体绝缘金属封闭开关设备GB/T5582-93 高压电力设备外绝缘污秽等级GB12706.4-2002 额定电压6-35 kV挤包绝缘电力电缆附件试验要求IEC60298IEC60265IEC60129IEC60056IEC606943使用条件3.1环境条件3.1.1海拔高度：≤1000m3.1.2空气温度最高温度：+40℃最低温度：-40℃最大日温差: 25K3.1.3最大风速: 35 m/s3.1.4最大覆冰厚度：10mm3.1.5月相对湿度平均值：≤90% ；日相对湿度平均值：≤95%3.1.6日照强度：≤1.1kW/m23.1.7抗震能力： 8度（地面水平加速度0.3g，垂直加速度0.15g，两种加速度同时作用。
10kV环网柜维修规范标准
本文档旨在制定10kV环网柜的维修规范标准，以保证设备的
正常运行和维护人员的安全。
以下是关于10kV环网柜维修的一些
重要标准和要求：
1. 维修前准备：
- 维修人员应熟悉10kV环网柜的结构、工作原理和相关安全
注意事项。
- 维修人员需要配备必要的安全防护设备，包括手套、护目镜、防护服等。
2. 维修程序：
- 在维修之前，必须先切断10kV环网柜与电力系统的连接，
并确保柜内已经释放所有电荷。
- 维修人员应按照操作手册的要求，进行维修或更换电器元件、接线等工作。
- 维修完成后，应仔细检查维修部件的连接，确保其牢固可靠。
3. 安全注意事项：
- 在维修过程中，维修人员必须严格按照相关安全规定进行操作，确保自己的安全。
- 维修人员应注意避免与任何带电部件直接接触，除非已经切
断了电源并采取了必要的安全措施。
- 维修人员应遵循先“声音-触摸-视觉”原则，以避免意外触电事故的发生。
4. 维修记录：
- 维修人员应及时记录维修过程中出现的问题和所进行的操作，包括替换的部件、时间、维修人员等信息。
- 维修记录要详细、准确，以便后续的维修工作和故障排查。
以上是10kV环网柜维修的基本规范标准，希望我们所有的维
修人员能够严格遵守，确保设备的安全和正常运行。
请注意，本文档中的内容仅供参考，并且可能因不断更新而有
所变化。
最新的10kV环网柜维修规范请参阅相关文件和标准。
参考文献：
- XXX标准
- XXX操作手册。
简单来说：就是引入电源不经过电力变压器变换，直接以同等级电压重新分配给附近的变电所或者供给给各用电设备的电能供配电场所称之为配电所（站）。
其实，最直白的理解就是插排的道理，下端接用户多了，不够分了，需要多点节点。
下面基于工程实例，图文解读10kV配电室内的高压设备、变压器、低压设备、直流设备、电缆、母线，看看分别都包含了什么设备。
一、10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜内负荷开关高压柜内CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。
常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆10、综合保护装置•A BB-140C•A BB-REF615•南瑞PCS9621A综合保护装置概念：集保护、测量、监视、控制、人机接口、通信等多种功能于一体；代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。
