干气密封的原理和结构

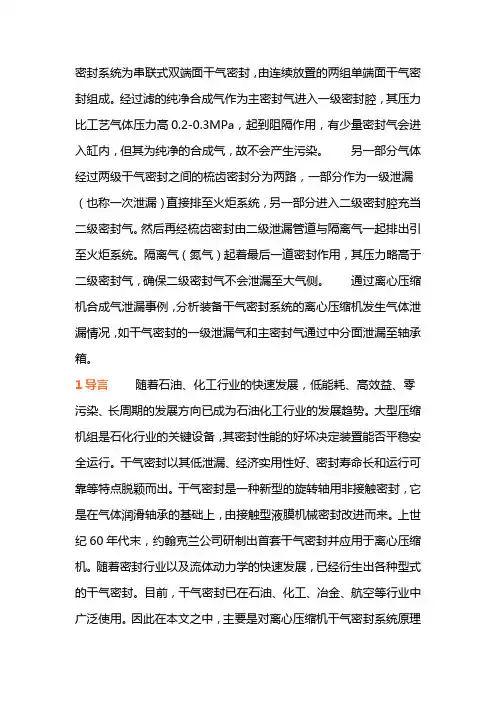

密封系统为串联式双端面干气密封，由连续放置的两组单端面干气密封组成。经过滤的纯净合成气作为主密封气进入一级密封腔，其压力比工艺气体压力高0.2-0.3MPa，起到阻隔作用，有少量密封气会进入缸内，但其为纯净的合成气，故不会产生污染。 另一部分气体经过两级干气密封之间的梳齿密封分为两路，一部分作为一级泄漏（也称一次泄漏）直接排至火炬系统，另一部分进入二级密封腔充当二级密封气。然后再经梳齿密封由二级泄漏管道与隔离气一起排出引至火炬系统。隔离气（氮气）起着最后一道密封作用，其压力略高于二级密封气，确保二级密封气不会泄漏至大气侧。 通过离心压缩机合成气泄漏事例，分析装备干气密封系统的离心压缩机发生气体泄漏情况，如干气密封的一级泄漏气和主密封气通过中分面泄漏至轴承箱。

1导言 随着石油、化工行业的快速发展，低能耗、高效益、零污染、长周期的发展方向已成为石油化工行业的发展趋势。大型压缩机组是石化行业的关键设备，其密封性能的好坏决定装置能否平稳安全运行。干气密封以其低泄漏、经济实用性好、密封寿命长和运行可靠等特点脱颖而出。干气密封是一种新型的旋转轴用非接触密封，它是在气体润滑轴承的基础上，由接触型液膜机械密封改进而来。上世纪60年代末，约翰克兰公司研制出首套干气密封并应用于离心压缩机。随着密封行业以及流体动力学的快速发展，已经衍生出各种型式的干气密封。目前，干气密封已在石油、化工、冶金、航空等行业中广泛使用。因此在本文之中，主要是对离心压缩机干气密封系统原理及泄漏原因进行了全面的分析研究，并且也是在这基础之上提出了下文中的一些内容，希望能够给予相同行业进行工作的人员提供出一定价值的参考。

2.干气密封工作原理 干气密封是一种新型非接触式密封，其利用流体动力学原理，通过开设在密封端面上的动压槽来达到密封端面的非接触运行。由旋弹簧、旋转环、静环、密封圈以及弹簧座和轴套组成。旋转环密封面经过研磨、抛光处理，并在其上面加工出有特殊作用的流体动压槽。干气密封旋转环旋转时，将密封气体吸入动压槽内，沿着密封堰流动。在密封堰的节流作用下，气体被压缩，压力升高，将密封面推开，在两个密封面间形成一层很薄的气膜。气体动力学研究表明，当干气密封两端面的气膜厚度在2-3微米时，气体流动层最为稳定，因此，干气密封气膜厚度设计值选定在2-3微米。当气体静压力、弹簧力形成的闭合力与气膜反力相等时，气膜厚度保持恒定，干气密封稳定运转。 当外部存在干扰，气膜厚度减小，而气膜反向力增大，此时开启力大于闭合力，在开启力的作用下，密封面间隙增加，随着密封间隙的增加，开启力相应减小，直至开启力与闭合力相等时，此时密封间隙恢复到正常值。若密封气膜受外部干扰而厚度增大，此时气膜反向力减小，闭合力大于开启力，在闭合力的作用下，密封间隙减小，随着密封间隙的减小，闭合力也相应减小，直至闭合力与开启力相等时，密封面恢复至正常值。因此，只要保证在安装时密封间隙处于设计范围内，当外部干扰消失以后，密封系统就会恢复稳定。 3.密封失效原因 一是干气密封失效调取压缩机前端干气密封（联轴器侧）近半年的运行数据，从数据可以看出，例如某压缩机前端干气密封一级泄漏压力自2011年12月起从原来的0.15MPa升高到0.2MPa，长达3个月一直波动异常，说明干气密封出现问题。

压缩机干气密封

一、压缩机干气密封的定义和作用

压缩机干气密封是指在压缩机轴承处，使用气体代替传统的润滑油，实现轴承的润滑和密封。其作用是防止润滑油泄漏，减少环境污染，提高设备可靠性和安全性。

二、压缩机干气密封的优点

1.减少环境污染：压缩机干气密封不需要使用润滑油，可以有效降低环境污染。

2.提高设备可靠性：由于无需使用润滑油，可以避免因为润滑油泄漏引起的故障。同时，压缩机干气密封具有较长的使用寿命和较小的维护量。

3.提高设备安全性：由于无需使用润滑油，可以避免因为润滑油泄漏引起的火灾等危险。

4.节约能源：由于无需使用润滑油，可以减少能源消耗。

三、压缩机干气密封的分类

1.动态密封：动态密封是指在旋转轴上使用气体密封，通常采用活塞式密封或者旋转式密封。

2.静态密封：静态密封是指在不旋转的部件上使用气体密封，通常采用环形密封或者膜片式密封。

四、压缩机干气密封的工作原理

压缩机干气密封的工作原理是利用气体的高速流动产生的离心力和摩擦力，将气体挤入轴承处形成一个气膜，从而实现润滑和密封。

五、压缩机干气密封的优化设计

1.合理选择材料：选择高温耐磨材料可以提高干气密封的使用寿命和稳定性。

2.优化结构设计：通过优化结构设计，可以减少泄漏量和摩擦损失，提高干气密封的效率。

3.加强检测监控：通过加强检测监控，可以及时发现故障并进行维修保养，保证设备正常运行。

六、压缩机干气密封在工业生产中的应用

压缩机干气密封广泛应用于石油化工、电力、钢铁、航空航天等行业，可以提高设备的可靠性和安全性，降低环境污染，节约能源。

七、压缩机干气密封的发展趋势

随着环保意识的不断提高和技术的不断进步，压缩机干气密封将越来越广泛地应用于各个领域。同时，未来的发展方向是进一步提高干气密封的效率和使用寿命，降低成本，实现智能化监控和维护。

干气（膜）密封的密封原理是怎么工作的？

干气（膜）密封是一种新型的机械密封的密封件之一，主要依靠微米级的气体薄膜润滑的的一类非接触式机械液压油封密封。东晟密封告诉您在上期中我们主要简单的介绍了气膜密封（干气密封）的密封技术的发展进程及典型的螺旋槽气膜密封（干气密封）的结构及工作原理，今天我们还是来说说关于气膜密封的密封原理是怎么工作的呢？气膜密封工作原理图（可以参考图1）。

干气（膜）密封的密封原理图

机械气膜密封的组合与普通的接触式机械密封机同，主要的不同之处在于前者借助端面开设的流体动压螺旋槽，在旋转状态下所产生的流体动、静压效应，使端面被一稳定的薄气膜分隔开来，至气膜密封与端面处于非接触的运行状态，这种状态之下统称为“非接触式机械密封”的一种。

在工作中动环旋转时，被密封的气体沿周向吸入螺旋槽内，由外径朝向中心，径向分量朝向密封堰流动的，而密封堰阻止了气体流向中心点，从而使气体被压缩使压力升高，密封端面间隙得到动态稳定，并形成了一定厚度要求的气膜，这就是气膜密封（干气密封）的基本密封工作原理了。

密封端面平衡间隙（也就是气膜所产生的膜的厚度）在一般的情况之会有2-10μm之间。如此之下，端面的间隙可自行控制界面开启力F。与外界的闭合力F。平衡之后，使气膜具有良好的弹性（就会形成气膜的刚度高），形成稳定的运转并防止密封端面相互接触。这就是所谓的“非接触式机械气膜密封”的基本工作原理了。

离心压缩机干气密封系统原理及泄漏原因分析

离心压缩机干气密封系统是一种常见的密封系统，用于防止气体在压缩机内泄漏。本文将对离心压缩机干气密封系统的工作原理及泄漏原因进行分析。

1. 压缩机内部流体动压力：当离心压缩机工作时，压缩机内部会产生流体动压力，即气体在高速旋转的叶轮作用下产生的动力。这种动压力可以弥补密封系统中的间隙，防止气体泄漏。

2. 干燥气体填充密封空腔：为了确保密封系统的有效工作，通常会在密封空腔内填充干燥气体，该气体在压缩机旋转过程中与外部空气隔绝，从而达到提高密封性能的目的。

3. 密封系统结构密封性能：离心压缩机干气密封系统通常采用双端面密封或者机械密封结构，通过合理设计密封系统结构，可以增加密封系统的密封性能，防止气体泄漏。

二、泄漏原因分析

虽然离心压缩机干气密封系统具有较好的密封性能，但在实际运行中仍然存在一定的泄漏情况。泄漏原因主要包括以下几点：

1. 密封系统磨损：密封系统长时间运行后，会出现磨损现象，导致密封效果减弱，进而引起气体泄漏。定期对密封系统进行检查和维护十分重要，及时更换磨损严重的密封件。

2. 密封空腔内干燥气体泄漏：由于密封空腔内填充的干燥气体可能会因密封结构缺陷或操作不当而发生泄漏，导致密封性能下降。需要定期检查密封空腔内的干燥气体是否泄漏，并及时进行补充或更换。

3. 密封结构材料选择不当：密封系统的密封结构材料选择不当，容易发生氧化、老化和变形等情况，从而减弱密封系统的密封性能，导致气体泄漏。在设计密封系统时需要选择合适的材料，并严格控制材料的质量。

4. 操作不当：在离心压缩机的运行过程中，操作不当也会导致密封系统的泄漏。过度紧固密封件、操作温度过高或者清洗不及时等情况都可能引起密封系统泄漏。

离心压缩机干气密封系统在实际应用中需要注意密封系统的设计、选择及日常维护保养，尽量减少泄漏现象的发生，确保压缩机的正常运行。
