下载文档原格式
混凝土标准强度等级分类一、引言混凝土是建筑工程中常用的一种材料，其应用范围广泛，如房屋结构、道路、桥梁等。
为确保混凝土在使用中具有稳定的力学性能，需要对其进行强度等级分类。
本文将详细介绍混凝土标准强度等级分类。
二、混凝土的强度等级定义混凝土强度等级是指混凝土在规定养护条件下，经一定时间养护后所具有的抗压强度等级。
按照国家标准《混凝土结构设计规范》（GB 50010-2010）的规定，混凝土强度等级采用标号表示，标号由字母C 和数字组成。
其中，C表示混凝土（Concrete）的缩写，数字表示混凝土规定28天龄期下的抗压强度值（单位：兆帕）。
三、混凝土的强度等级分类按照国家标准《混凝土结构设计规范》的规定，混凝土的强度等级分为以下几类：1. C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80、C85、C90、C95、C1002. C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80、C85、C90、C95、C100混凝土的定义3. 按照强度等级的分布，可将混凝土分为以下三类：（1）普通混凝土：包括C15、C20、C25、C30、C35、C40共6个等级。
普通混凝土广泛应用于建筑工程中，如房屋、道路、桥梁等。
（2）高强混凝土：包括C45、C50、C55、C60、C65、C70、C75、C80、C85、C90、C95、C100共12个等级。
高强混凝土具有高强度、高耐久性和高抗裂性等优点，适用于特殊的工程结构。
（3）超高强混凝土：包括C115、C120、C130、C140、C150、C160、C170、C180、C190、C200共10个等级。
超高强混凝土是指强度等级大于C100的混凝土，具有极高的抗压强度和耐久性，适用于特殊工程结构。
四、混凝土强度等级的要求按照国家标准《混凝土结构设计规范》的规定，混凝土强度等级应符合以下要求：1. 混凝土的标称强度等级应符合设计要求，并经验收合格。

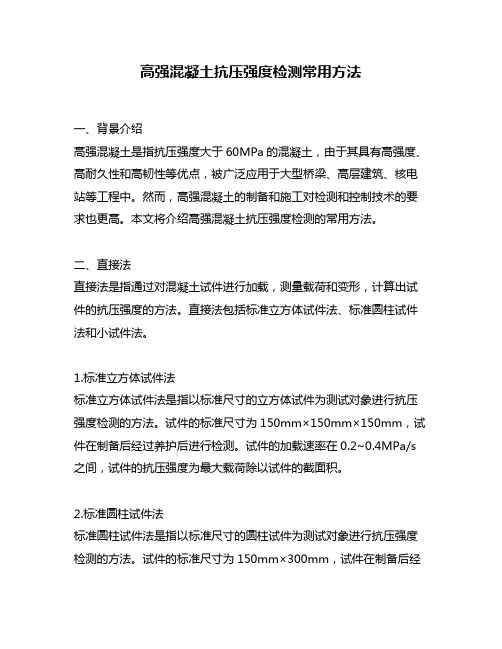

高强混凝土抗压强度检测常用方法一、背景介绍高强混凝土是指抗压强度大于60MPa的混凝土，由于其具有高强度、高耐久性和高韧性等优点，被广泛应用于大型桥梁、高层建筑、核电站等工程中。
然而，高强混凝土的制备和施工对检测和控制技术的要求也更高。
本文将介绍高强混凝土抗压强度检测的常用方法。
二、直接法直接法是指通过对混凝土试件进行加载，测量载荷和变形，计算出试件的抗压强度的方法。
直接法包括标准立方体试件法、标准圆柱试件法和小试件法。
1.标准立方体试件法标准立方体试件法是指以标准尺寸的立方体试件为测试对象进行抗压强度检测的方法。
试件的标准尺寸为150mm×150mm×150mm，试件在制备后经过养护后进行检测。
试件的加载速率在0.2~0.4MPa/s 之间，试件的抗压强度为最大载荷除以试件的截面积。
2.标准圆柱试件法标准圆柱试件法是指以标准尺寸的圆柱试件为测试对象进行抗压强度检测的方法。
试件的标准尺寸为150mm×300mm，试件在制备后经过养护后进行检测。
试件的加载速率在0.2~0.4MPa/s之间，试件的抗压强度为最大载荷除以试件的截面积。
3.小试件法小试件法是指使用较小的试件进行抗压强度检测的方法。
小试件法包括圆锥试件法、棱台试件法和半圆形试件法等。
小试件法的优点是试件制备简单，且不需要大量混凝土。
但是，小试件法的试件尺寸较小，可能无法代表实际工程中的混凝土性能。
三、间接法间接法是指通过测量混凝土试件的非直接指标，如声波传播速度、电阻率等，来推断试件的抗压强度的方法。
间接法包括超声波法、雷达法、电阻率法等。
1.超声波法超声波法是指通过测量混凝土中超声波的传播速度来推断混凝土的抗压强度的方法。
该方法可以非常准确地测定混凝土的抗压强度，而且不需要破坏试件。
但是，该方法的缺点是对混凝土的品质有一定要求，如果混凝土中存在较大的裂缝或空洞，可能会影响测量的准确性。
2.雷达法雷达法是指通过测量混凝土中雷达波的传播时间和反射强度来推断混凝土的抗压强度的方法。
高强高性能混凝土技术2.2.1 技术内容高强高性能混凝土（简称HS-HPC）是具有较高的强度（一般强度等级不低于C60）且具有高工作性、高体积稳定性和高耐久性的混凝土（“四高”混凝土），属于高性能混凝土（HPC）的一个类别。
其特点是不仅具有更高的强度且具有良好的耐久性，多用于超高层建筑底层柱、墙和大跨度梁，可以减小构件截面尺寸增大使用面积和空间，并达到更高的耐久性。
超高性能混凝土（UHPC）是一种超高强（抗压强度可达150MPa以上）、高韧性（抗折强度可达16MPa以上）、耐久性优异的新型超高强高性能混凝土，是一种组成材料颗粒的级配达到最佳的水泥基复合材料。
用其制作的结构构件不仅截面尺寸小，而且单位强度消耗的水泥、砂、石等资源少，具有良好的环境效应。
HS-HPC的水胶比一般不大于0.34，胶凝材料用量一般为480～600kg/m3，硅灰掺量不宜大于10%，其他优质矿物掺合料掺量宜为25%～40%，砂率宜为35%~42%，宜采用聚羧酸系高性能减水剂。
UHPC的水胶比一般不大于0.22，胶凝材料用量一般为700～1000kg/m3。
超高性能混凝土宜掺加高强微细钢纤维，钢纤维的抗拉强度不宜小于2000MPa，体积掺量不宜小于1.0%，宜采用聚羧酸系高性能减水剂。
2.2.2 技术指标（1）工作性新拌HS-HPC最主要的特点是粘度大，为降低混凝土的粘性，宜掺入能够降低混凝土粘性且对混凝土强度无负面影响的外加剂，如降粘型外加剂、降粘增强剂等。
UHPC的水胶比更低，粘性更大，宜掺入能降低混凝土粘性的功能型外加剂，如降粘增强剂等。
混凝土拌合物的技术指标主要是坍落度、扩展度和倒坍落度筒混凝土流下时间（简称倒筒时间）等。
对于HS-HPC，混凝土坍落度不宜小于220mm，扩展度不宜小于500mm，倒置坍落度筒排空时间宜为5~20s，混凝土经时损失不宜大于30mm/h。
（2）HS-HPC的配制强度可按公式f cu,0≥1.15f cu,k计算；UHPC的配制强度可按公式f cu,0≥1.1f cu,k计算；（3）HS-HPC及UHPC因其内部结构密实，孔结构更加合理，通常具有更好的耐久性，为满足抗硫酸盐腐蚀性，宜掺加优质的掺合料，或选择低C3A含量（＜8％）的水泥。

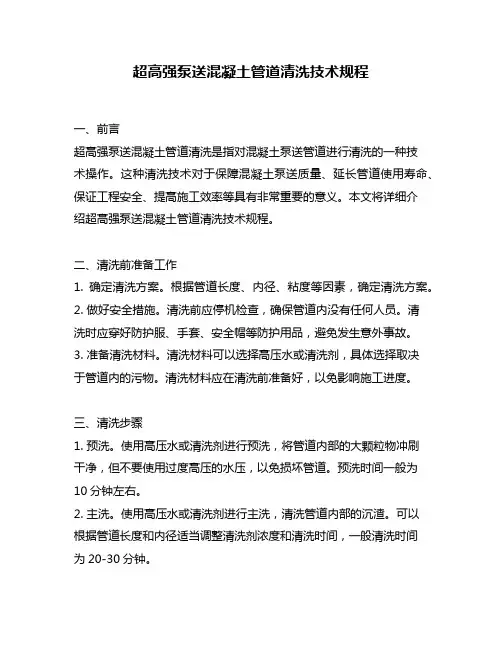

超高强泵送混凝土管道清洗技术规程一、前言超高强泵送混凝土管道清洗是指对混凝土泵送管道进行清洗的一种技术操作。
这种清洗技术对于保障混凝土泵送质量、延长管道使用寿命、保证工程安全、提高施工效率等具有非常重要的意义。
本文将详细介绍超高强泵送混凝土管道清洗技术规程。
二、清洗前准备工作1. 确定清洗方案。
根据管道长度、内径、粘度等因素，确定清洗方案。
2. 做好安全措施。
清洗前应停机检查，确保管道内没有任何人员。
清洗时应穿好防护服、手套、安全帽等防护用品，避免发生意外事故。
3. 准备清洗材料。
清洗材料可以选择高压水或清洗剂，具体选择取决于管道内的污物。
清洗材料应在清洗前准备好，以免影响施工进度。
三、清洗步骤1. 预洗。
使用高压水或清洗剂进行预洗，将管道内部的大颗粒物冲刷干净，但不要使用过度高压的水压，以免损坏管道。
预洗时间一般为10分钟左右。
2. 主洗。
使用高压水或清洗剂进行主洗，清洗管道内部的沉渣。
可以根据管道长度和内径适当调整清洗剂浓度和清洗时间，一般清洗时间为20-30分钟。
3. 冲洗。
使用高压水或清洗剂进行冲洗，清洗管道内部的残留物。
冲洗时间一般为10分钟左右。
4. 再次主洗。
如果管道内的污垢比较严重，可以再次进行主洗和冲洗，直到管道内部完全清洗干净为止。
5. 检查。
清洗结束后，对管道内部进行检查，确保彻底清洗干净，没有残留物。
四、注意事项1. 清洗时应遵循“先轻后重、由上而下、逐段清洗”的原则，确保管道内部完全清洗干净。
2. 清洗时应注意安全，防止水压过高、喷射方向不正确等情况发生，避免损坏管道。
3. 清洗材料应根据管道内污物的种类选择，不能盲目使用。
4. 清洗结束后，应及时清理清洗材料和工具，保持清洗现场整洁。
五、总结超高强泵送混凝土管道清洗技术规程是保障混凝土泵送质量、延长管道使用寿命、保证工程安全、提高施工效率等方面非常重要的一项工作。
在清洗前，应做好充分的准备工作，包括确定清洗方案、做好安全措施、准备清洗材料等。

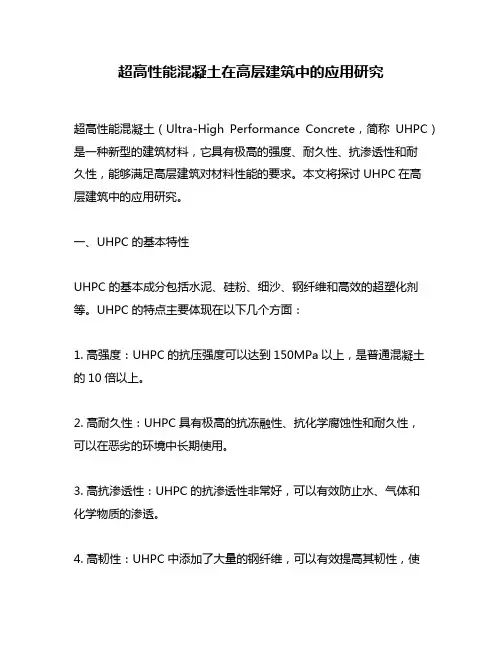

超高性能混凝土在高层建筑中的应用研究超高性能混凝土（Ultra-High Performance Concrete，简称UHPC）是一种新型的建筑材料，它具有极高的强度、耐久性、抗渗透性和耐久性，能够满足高层建筑对材料性能的要求。
本文将探讨UHPC在高层建筑中的应用研究。
一、UHPC的基本特性UHPC的基本成分包括水泥、硅粉、细沙、钢纤维和高效的超塑化剂等。
UHPC的特点主要体现在以下几个方面：1. 高强度：UHPC的抗压强度可以达到150MPa以上，是普通混凝土的10倍以上。
2. 高耐久性：UHPC具有极高的抗冻融性、抗化学腐蚀性和耐久性，可以在恶劣的环境中长期使用。
3. 高抗渗透性：UHPC的抗渗透性非常好，可以有效防止水、气体和化学物质的渗透。
4. 高韧性：UHPC中添加了大量的钢纤维，可以有效提高其韧性，使其在受到外力作用时不易断裂。
二、UHPC在高层建筑中的应用1. 高层建筑结构中的应用UHPC可以用于高层建筑结构中的多种部位，如柱、梁、墙板、楼板等。
由于其高强度和高韧性，可以减小结构的截面尺寸，提高使用空间效率。
此外，UHPC的高抗渗透性也可以有效保护结构，延长使用寿命。
2. 高层建筑外墙材料中的应用UHPC可以制作成各种形状的薄壁构件，如幕墙板、立面板、花岗岩幕墙等，可以有效地提高外墙材料的强度和耐久性。
此外，UHPC的高韧性和高抗渗透性也可以有效地防止风雨侵蚀和污染。
3. 高层建筑装饰材料中的应用UHPC可以用于高层建筑的装饰材料中，如门窗、雕塑、栏杆等。
由于其高强度和高韧性，可以制作出细致的雕塑和精美的门窗，同时也可以保证安全性和耐久性。
三、UHPC在高层建筑中的优势1. 提高结构的可靠性和安全性UHPC的高强度和高韧性可以有效提高结构的可靠性和安全性，减少结构的体积和重量，提高抗震性能和承载能力。
2. 增强建筑的耐久性和防水性UHPC的高耐久性和高抗渗透性可以有效地防止建筑受到外界环境的侵蚀，延长使用寿命，同时也可以减少维护成本。
C60高强混凝土施工工法前言高层建筑中采用高强混凝土可以大幅度缩小底层钢筋混凝土柱子的截面尺寸，扩大柱间间距，增大建筑使用面积，提高混凝土的耐久性，延长建筑物的使用寿命。
在现行的“普通混凝土配合比设计规程”（JGJ55-2000）中的7.3.1条规定具有特征强度高于60Mpa的混凝土为高强混凝土。
在高层建筑中高强混凝土的运用越来越广泛，为帮助图1推广高强度的C60泵送混凝土的应用，特编制本工法。
一、工法特点1.采用本工法配制的混凝土和易性好，坍落度180～210mm，泵送灌注顺利。
2.本工法对混凝土质量控制严格，混凝土稳定性好，密实度高（见图1）。
3.混凝土所用的原材料料源较广，价格便宜，现场配制容易，所用施工机械与常规混凝土施工的相同，不需多增加机具和人力投入，节约成本。
4.C60泵送混凝土的主要特点是，既能满足特殊结构对混凝土高强度等级的要求（一般要达到65MPa以上），又能满足现代先进施工工艺，即可泵性能好的要求。
二、适用范围本工法适用于所有C60泵送混凝土的施工，对其他高性能混凝土配制与施工有借鉴作用。
三、工艺原理高强混凝土配制原理：在普通混凝土组份的基础上，再掺加高效减水剂以及如硅灰、粉煤灰或磨细矿渣等外掺料，在低水灰比条件下，制得和易性好、高密实度和较高耐久性的混凝土。
四、工艺流程配合比设计……原材料选择检验……计量搅拌……运输……泵送……浇注振捣……养护五、操作要点(一)、配合比设计及控制1、高强混凝土配合比设计的基本要求1) 满足结构物设计强度的要求。
为了保证结构物的可靠性,在设计混凝土配合比时,必须考虑到结构物的重要性、施工单位的施工水平等因素,采用一个比设计强度高的配制强度，才能满足设计强度的要求。
2) 满足高施工性的要求。
高强混凝土大多用于高层建筑或大跨度结构中,这些建筑物配筋率大，混凝土浇注困难，坍落度若小于15 cm ，施工很困难，故一般都采用180～210mm 的坍落度。
超高性能混凝土（Ultra-high Performance Concrete，以下简称UHPC）作为20世纪后期诞生的新一代建筑材料，具有超高强、高韧性、高耐久性等优异性能。
基于颗粒紧密堆积理论和混杂纤维增强增韧机理，在UHPC力学性能的提高方面有重大突破。
和普通水泥基材料相比，UHPC表现出更好的抗压性能、抗拉性能、抗折性能和抗冲击抗爆性能。
下面就为大家简单介绍下该产品。
UHPC中，纤维的掺入对其整体强度的提升有较大影响，且由于其低水胶比、微裂纹效应和自修复效应，UHPC也表现出较好的耐久性。
基于这些优点，UHPC在市政工程、国防工程、核工程等工程领域具有广泛的应用前景，已在桥涵隧道、海洋结构、防爆工程、大跨结构和超高层建筑中大量应用。
UHPC材料特性：UHPC是一种高强度，高韧性，孔隙率低的超高强水泥基材料。
它的基本配制原理是：通过提高组织成分的细度与活性，不使用粗骨料，使材料内部的孔隙与微裂缝减到最少，以获得超高强度与高耐久性。
高强、防火，抗爆，抗冰雹，抗化学腐蚀：倍立达UHPC超高性能混凝土外墙板性能卓越，轻质结构，无需另加钢筋等支撑，能够实现更薄界面、更长跨距，轻质优雅，更具创新性。
高耐久性：倍立达UHPC超高性能混凝土外墙板在冻融循环、海洋环境、硫铝酸盐侵蚀、弱酸侵蚀和碳化下，能够耐受各种有害物质渗透到基体内部，同时具有自愈能力，防水效果非常好。
美观性：倍立达UHPC超高性能混凝土外墙板能够实现许多设计者的梦想，实现建筑的优雅造型和丰富的颜色质地和效果。
延展性：水泥基材料与金属纤维和有机纤维的结合实现了抗压强度和抗折强度的有机平衡。
可持续性：独特的结构能够解决环保问题和降低生命周期成本。
倍立达UHPC能够降低建筑成本、模具成本、劳动力成本和维修成本等，提高建筑场地的安全性，建造速度和建筑生命周期。
倍立达创立于1999年，注册资金4600万元，在全国主要经济区域均有生产制造基地，是国际较大规模的专业GRC/UHPC/GRG/FRP/TCP加工和施工企业之一，是通过国际GRCA认证的单位、中国GRC副理事长单位及GRC质量行业标准起草单位。
C60高强高性能混凝土配合比设计一、配合比设计原则1、水灰比W/C现行《普通混凝士配合比设计规程》中的鲍罗米公式对C60以上的混凝土已不适用，而《高强混凝十结构设计与施工指南》要求混凝十的施工配制强度不应低干强度的1.15倍，故该混凝一配制强度定为≥69MPa。
此外，水灰比是决定混凝土强度的主要因素，目前尚无完善的公式可供选用，故配合比设计时通常根据设计强度等级、原材料和经验选定水灰比。
根据以上设计原则，结合工程实践与试验经验，在试验中选用了选择水胶比为0.25~0.27进行混凝土性能试验。
2、用水量和水泥用量普通强度等级混凝十中，水量可根据圳落度要求，集料品种，粒径来选择。
因此，高强度高性能混凝十可参考执行，如由此确定的用水量导致水泥或胶凝材料总用量过大时，可通过调整减水剂品种或掺量来降低用水量或胶凝材料用量。
也可以根据强度和耐久性要求，首先确定水泥或胶凝材料用量，再由水灰比计算用水量，当流动性不能满足设计要求时，再通过调整减水剂品种或掺量加以调整，考虑到混凝土在运输期间坍落度会有所损失，故将试配时湿凝十的坍落度控制在220~240mm之间，又因单方用水量不宜超过180kg故选用145kg。
根据水灰比0.25~0.27，计算得出每立方米混凝土胶凝材料用量为537~603kg。
3、砂率根据《混凝土泵送施工技术规程》及《普通混凝土配合比设计规程》规定，泵送混凝土的砂率为38%~45%。
但由于C60高强高性能混凝土胶凝材料用量较大、用水量较少，故适当降低砂率，选34%~38%即可。
并通过试验确定最优砂率。
二、C60高强高性能混凝士配合比实验与应用根据《高强混凝土结构技术规程)及《普通混凝土配合比设计规程》及以往混凝土配合比设计经验，确定试配强度为69.0MPa，砂率取36%，粉煤灰按5%掺入，超量系数取1.4，矿粉按20%掺入，超量系数取1.1%，容重取2400kg/m3。
水灰比以0.26为基准分别增减±0.01，经计算得出配合比，进行试配，并进行混凝土拌合物性能、混凝土力学性能和耐久性能检测。
C100超高强高性能混凝土技术研究摘要：通过充分利用高性能减水剂和多组分复合料的超叠加效应,对骨料和配合比重要参数的优化和优选,配制出强度满足要求的C100混凝土,并对其综合性能进行了研究,表明该C100混凝土工作性能优异、耐久性能良好,达到高性能混凝土要求。
关键词：C100高性能混凝土；制备技术；研究引言如今，高强高性能混凝土得到越来越多的应用。
为适应建筑需求，混凝土科学技术水平不断提高，C60—C70混凝土已经成为通用混凝土，许多结构开始使用C100及更高强度等级的混凝土，因此研究开发C100混凝土具有重要意义。
1配制C100高强高性能混凝土研究的主要关键因素低水胶比所需的优质原材料如下：水泥:选用P.O52.5中联水泥;外加剂:选择高性能外加剂的标准以达到减水率高、分散性好，满足混凝土和易性好且具有3h以上保塑功能;矿渣粉:主要作用是改善混凝土的工作性，故选择矿渣粉应以碱性为好;粉煤灰:选用SiO2和Al2O3含量高的粉煤灰，使其活性指数、颗粒填充效应发挥更佳;硅灰:选用硅灰颗粒细小、比表面积大、SiO2含量高，具有较高的火山灰活性者;粗集料:选择高强、致密、级配合理、粒型良好、粒径不大于20mm、质地均匀坚固的洁净碎石。
2C100强度试配多组分矿物掺合料合理组合匹配，以提升水泥石及其与集料的界面强度。
多组分矿物掺合具有特殊的技术效应，可用以下两个方面反映复合组分对混凝土性能的贡献。
一是通过对混凝土单位用水量的影响来体现复合组分的作用。
当混凝土用水量确定时，除外加剂能降低单位用水量，合理匹配的复合矿物掺合料也具有较强的减水作用。
它可以使混凝土单位用水量进一步减水，水胶比进一步降低。
二是通过强度贡献来反映复合掺合料的作用。
以下试验使用超细磨矿粉(矿粉的比表面积800m2/kg)。
2.1不同水胶比的混凝土拌合物性能与强度不同水胶比的混凝土配合比见表1，不同水胶比的混凝土拌合物性能与强度见表2。
超高性能混凝土的原理超高性能混凝土（Ultra-High Performance Concrete，简称UHPC）是一种高强度、高耐久、高密度、高韧性、高抗渗、高耐腐蚀、高自洁等多种性能的新型混凝土材料。
它是由水泥、细碎物、石英粉、钢纤维、微粉料、化学添加剂等多种材料组成，经过特殊的配比和施工工艺制成的。
UHPC的原理包括以下几个方面：一、材料的选择和配比UHPC的材料主要包括水泥、细碎物、石英粉、钢纤维、微粉料和化学添加剂等。
其中，水泥是UHPC的主要胶凝材料，细碎物和石英粉是主要的骨料，钢纤维是增强材料，微粉料是微观填料，化学添加剂用于改善混凝土的性能。
UHPC的配比需要通过实验室试验和现场试验等多种途径来确定，以确保混凝土的性能达到要求。
二、微观结构和物理性质UHPC的微观结构和物理性质是其具有高性能的关键。
UHPC的微观结构呈现出致密性和高度的均质性，其孔隙率一般在1~5%之间，比普通混凝土低一个数量级。
这种致密性能够有效地防止水分和氯离子的渗透，保证混凝土的耐久性。
同时，UHPC的高度均质性能够保证混凝土内部各种材料的分布均匀，从而使得混凝土的性能更加稳定和可靠。
三、化学反应和硬化机理UHPC的化学反应和硬化机理也是其具有高性能的关键。
UHPC的水泥是一种高性能水泥，其硬化过程主要是由于水泥中的硅酸盐矿物与水发生反应，形成硬化产物。
同时，UHPC中添加的化学添加剂可以加速水泥的硬化过程，提高混凝土的早期强度和初凝时间。
此外，UHPC中的钢纤维可以有效地增强混凝土的抗拉强度和韧性，从而提高混凝土的耐久性。
四、施工工艺和质量控制UHPC的施工工艺和质量控制也是其具有高性能的重要保障。
UHPC 的施工需要采用专门的设备和工具，如高压搅拌机、高压喷涂机、振动器等，以确保混凝土的均匀性和密实度。
同时，施工过程中需要严格控制水泥的用量、水灰比、骨料的粒径和石英粉的细度等参数，以确保混凝土的配比和性能符合要求。
粗骨料对高强高性能混凝土的影响I. 引言- 介绍高强高性能混凝土的概念及其应用- 强调本文研究的重要性及意义II. 骨料对混凝土性能的影响- 骨料与混凝土的相互作用- 骨料物理和力学性质对混凝土性能的影响- 不同类型骨料对混凝土性能的影响III. 高强高性能混凝土的制备方法- 使用高性能骨料- 使用高性能水泥和添加剂- 混凝土拌和比例的优化IV. 骨料在高强高性能混凝土中的应用- 应用高性能骨料提高混凝土强度和耐久性- 不同类型骨料的组合应用- 骨料使用对混凝土微观结构的影响V. 结论与展望- 总结高强高性能混凝土及骨料的研究现状- 展望未来骨料在高强高性能混凝土中的应用前景参考文献第一章：引言高强高性能混凝土（High Performance Concrete，简称HPC）是一种经过优化设计、用高品质原材料（水泥、骨料、添加剂和水）配制、具有卓越耐久性能和工艺性能的混凝土。
HPC 的体积稠度高、流动性好、强度高、耐久性好、抗渗性好、密实性好、耐久性好、耐热性好、耐腐蚀性好等诸多优点，成为工程建设中不可或缺的建材。
然而，在HPC的制备过程中，骨料是一个非常重要的组成部分，对混凝土的性能有着直接的影响。
因此，研究骨料对HPC性能的影响，是了解和掌握HPC混凝土科学性和规范性的重要方向，也是提高HPC混凝土质量和有效应用的基础。
本卷将从“骨料对混凝土性能的影响”、“高强高性能混凝土的制备方法”以及“骨料在高强高性能混凝土中的应用”三个方面探讨骨料对HPC性能的影响，并最终在“结论与展望”中总结研究特点、阐述研究成果以及归纳存在的不足和前景展望。
第二章：骨料对混凝土性能的影响骨料是混凝土中最常用的一种骨架性材料，测量混凝土中骨架的力学特性主要通过试件内嵌多个测力传感器的仪器—“骨架筏测力仪”来实验测定。
然而，骨料与混凝土之间不仅仅是外观和功用上的关系，更是互相作用、相互支配的过程。
骨料对混凝土性能的影响主要体现在以下方面：1. 骨料物理性质的影响骨料物理性质包括密度、吸水率、石英含量、塑性指数、骨料间隙率等，对混凝土的性能如强度、稳定性和流动性的影响非常重要。
混凝土抗压强度等级标准一、前言混凝土是建筑工程中常用的材料之一，其具有优良的力学性能和经济性，被广泛应用于各类建筑物的结构中。
混凝土的强度是其最重要的性能之一，其抗压强度等级标准的制定对于确保建筑物的结构安全至关重要。
本文将详细介绍混凝土抗压强度等级标准的相关规定。
二、混凝土抗压强度等级标准的概述混凝土的抗压强度是指混凝土在受到垂直于其表面的压力时所能承受的最大应力。
混凝土抗压强度等级标准是指按照国家标准对混凝土进行分类，根据其抗压强度的大小，将混凝土分为不同等级的标准。
目前，我国采用的混凝土抗压强度等级标准是GB 50081-2002《混凝土结构设计规范》。
根据国家标准的规定，混凝土抗压强度等级标准应采用数字表示，其取值范围为C10-C100。
其中，C表示混凝土，10-100表示混凝土的抗压强度标准值，单位为MPa。
标准值越大，混凝土的强度越高。
三、混凝土抗压强度等级标准的分类根据国家标准，混凝土抗压强度等级标准可分为以下几类：1. 普通混凝土普通混凝土指抗压强度标准值不超过C50的混凝土。
其中，C15、C20、C25、C30、C35、C40、C45、C50为常用的普通混凝土等级。
普通混凝土在建筑中应用最为广泛，适用于一般的建筑结构。
2. 高强混凝土高强混凝土指抗压强度标准值在C55-C100之间的混凝土。
其中，C55、C60、C65、C70、C75、C80、C85、C90、C95、C100为常用的高强混凝土等级。
高强混凝土的强度较高，适用于特殊建筑结构，如大跨度桥梁、高层建筑等。
3. 超高强混凝土超高强混凝土指抗压强度标准值超过C100的混凝土。
目前，超高强混凝土还处于实验阶段，尚未在实际建筑中广泛应用。
四、混凝土抗压强度等级标准的要求根据国家标准，混凝土抗压强度等级标准应满足以下要求：1. 在规定的混凝土抗压强度等级标准下，混凝土的实际抗压强度应符合设计要求。
2. 混凝土的等级应根据其抗压强度来确定，不得随意更改或提高。
新型建筑材料2021.020引言随着我国经济的高速增长，国内交通基础设施建设突飞猛进，高速公路与高速铁路建设日新月异，城市地下工程以及铁路、道路的隧道量大量增加，交通基础设施建设过程中的隧道工程对混凝土隧道衬砌管片需求量巨大。
目前隧道施工普遍采用盾构法，通过安装预制管片组成环形衬砌，与隧道同时形成永久性结构，隧道衬砌管片的质量关系隧道工程的质量与安全，更关乎隧道的使用寿命。
长期以来，我国隧道衬砌管片普遍采用厚度350mm 的C50普通钢筋混凝土预制构件，衬砌管片厚度大、强度低、混凝土耐久性差，导致隧道空间狭窄，混凝土用量大，构件使用寿命短，维修费用高。
研究超高强高性能混凝土隧道衬砌管片，以期提高混凝土隧道衬砌管片的强度和耐久性，并减薄管片厚度，从而大幅度节约混凝土用量，延长衬砌管片的使用寿命，是衬砌管片预制构件厂以及广大铁路混凝土技术人员面临的技术难题。
此外，随着天然砂的禁采和河砂的枯竭，未来大量使用机制砂配制混凝土已是必然趋势。
为此，本文通过对隧道衬砌管片混凝土的原材料进行优选，并进行混凝土配合比优化设计，利用机制砂制备了C100超高强高性能混凝土隧道衬砌管片。
1试验1.1隧道衬砌管片混凝土的配合比设计思路根据浦新诚[1]的研究，对超高强混凝土强度分类为100~150MPa 。
依据JGJ 55—2011《普通混凝土配合比设计规程》，基金项目：贵州省科技计划项目（黔科合成果[2017]4757）收稿日期：2020-04-08；修订日期：2020-11-27作者简介：王勇，男，1963年生，研究员，从事混凝土及工业废渣综合利用研究工作。
地址：贵阳市沙冲南路13号，E-mail ：**************。
C100机制砂超高强高性能混凝土隧道衬砌管片的研制王勇（贵州省建筑材料科学研究设计院有限责任公司，贵州贵阳550002）摘要：利用机制砂配制C100超高强高性能混凝土隧道衬砌管片，通过对隧道衬砌管片混凝土的原材料进行优选，并进行混凝土配合比优化设计，成功研制出28d 抗压强度达到130MPa 机制砂超高强高性能混凝土隧道衬砌管片，将衬砌管片厚度减薄80mm 后，其各项性能指标符合隧道预制混凝土衬砌管片质量要求。
