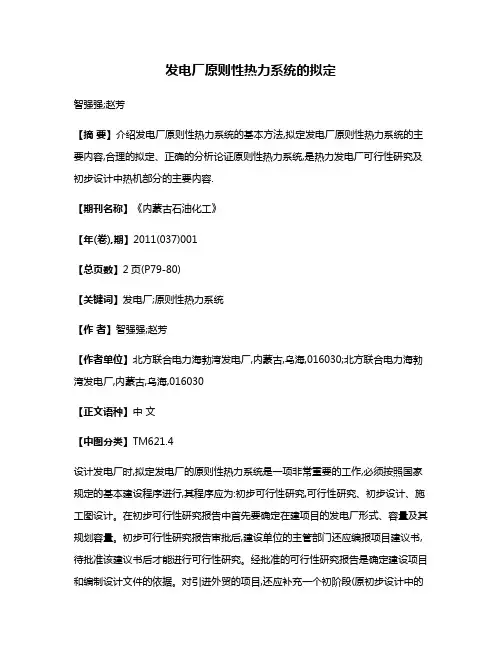

发电厂原则性热力系统的拟定智强强;赵芳【摘要】介绍发电厂原则性热力系统的基本方法,拟定发电厂原则性热力系统的主要内容,合理的拟定、正确的分析论证原则性热力系统,是热力发电厂可行性研究及初步设计中热机部分的主要内容.【期刊名称】《内蒙古石油化工》【年(卷),期】2011(037)001【总页数】2页(P79-80)【关键词】发电厂;原则性热力系统【作者】智强强;赵芳【作者单位】北方联合电力海勃湾发电厂,内蒙古,乌海,016030;北方联合电力海勃湾发电厂,内蒙古,乌海,016030【正文语种】中文【中图分类】TM621.4设计发电厂时,拟定发电厂的原则性热力系统是一项非常重要的工作,必须按照国家规定的基本建设程序进行,其程序应为:初步可行性研究,可行性研究、初步设计、施工图设计。
在初步可行性研究报告中首先要确定在建项目的发电厂形式、容量及其规划容量。
初步可行性研究报告审批后,建设单位的主管部门还应编报项目建议书,待批准该建议书后才能进行可行性研究。
经批准的可行性研究报告是确定建设项目和编制设计文件的依据。
对引进外贸的项目,还应补充一个初阶段(原初步设计中的预设计阶段)。
根据国家的国民经济发展计划和区域的发展规划与要求以及上级下达任务,通过综合的技术经济比较及可行性研究论证确定发电厂的性质及其规划容量。
发电厂的性质包括电厂的形式(凝汽式或供热式、新建或扩建)及其在电网中的作用,即是否并入电网,承担基本负荷、中间负荷还是调峰负荷。
该地区如果只有电负荷的要求,应建凝汽式电厂。
若该地区还兼有热负荷,应该根据近期热负荷和规划热负荷的大小、特性,通过技术经济比较,当热电联产比建坑口电厂供电、集中锅炉房供热方案更为经济合理时,应建热电厂。
在具有丰富天燃气或煤气的地方建立发电厂,可以考虑采用燃气发电厂,考虑扩建或者改建燃气——蒸汽联合循环电厂,以提高发电厂的经济性,改善电网结构和满足环境保护的要求,对于酸雨控制区和二氧化硫污染控制区以及燃用高硫煤的热力发电厂,经技术经济比较合理时可采用整体煤气化联合循环机组(IGCC)。
N300MW汽轮机组热力系统分析- TMCR本科生毕业设计开题报告2010 年月日学生姓名学号专业热能和动力工程题目名称N300MW汽轮机组热力系统-TMCR课题目的及意义目的：汽轮机是高等院校热能和动力工程专业的一门专业课程，是现代化国家重要的动力机械设备。
通过本次设计，可以使我进一步深入学习汽轮机原理，基本结构等相关知识，同时也为我以后的工作打下了良好的理论基础。
通过这次设计，还可以培养我的实践技能，总结合巩固已学过的基础理论知识，培养查阅资料、使用国家有关设计标准规范，进行实际工程设计，合理选择和分析数据的能力，锻炼提高运算、识图计算机绘图等基本技能，增强工程概念，培养了我对工程技术问题的严肃、认真和负责的态度，并在实践过程中吸取新的知识。
意义：基于300MW汽轮机热力系统分析提高了我对本专业知识的理解，设计中要用到许多本专业的课程，不仅是知识的巩固，更重要的是通过设计使我提高了对已有知识的使用能力，也提高了我对未知知识的求知欲望，同时也为我以后的工作打下了良好的理论基础。
所以本次毕业设计让我们理论使用于实际，使我们受益匪浅。
本系统N300MW汽轮机是亚临界中间再热两缸两排汽凝汽式机。
有八级抽汽供给三台高压加热器，一台除氧器和四台低压加热器。
主要参数：主蒸汽压力： 16.67MPa主蒸汽温度： 538 ℃再热蒸汽温度：538 ℃排气压力：0.00539Mpa主要内容根据华北水利水电学院《热能和动力工程毕业设计任务书》的规定，此次设计包括几个阶段，基本内容如下：第一部分 N300MW汽轮机概述1．了解汽轮机工作的基本原理2．掌握汽轮机各组成部分的工作原理及结构特点。
主要包括汽缸、隔板和隔板套、转子、动叶片等第二部分热力系统的设计设计并绘制以下各系统图1．主再热蒸汽系统2．主给水系统3．凝结水系统4．抽汽及加热器疏水系统5．轴封系统6．高压抗燃油系统，润滑油系统7．本体疏水系统8．发电机水冷系统9．绘制原则性热力系统图10．调节保安系统图第三部分热力系统的计算热力系统的计算有传统的常规计算方法、简捷计算、等效热降法等。

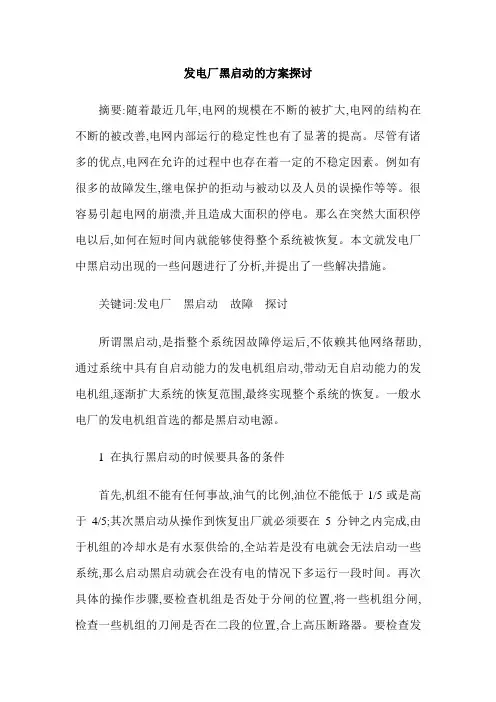

发电厂黑启动的方案探讨摘要:随着最近几年,电网的规模在不断的被扩大,电网的结构在不断的被改善,电网内部运行的稳定性也有了显著的提高。
尽管有诸多的优点,电网在允许的过程中也存在着一定的不稳定因素。
例如有很多的故障发生,继电保护的拒动与被动以及人员的误操作等等。
很容易引起电网的崩溃,并且造成大面积的停电。
那么在突然大面积停电以后,如何在短时间内就能够使得整个系统被恢复。
本文就发电厂中黑启动出现的一些问题进行了分析,并提出了一些解决措施。
关键词:发电厂黑启动故障探讨所谓黑启动,是指整个系统因故障停运后,不依赖其他网络帮助,通过系统中具有自启动能力的发电机组启动,带动无自启动能力的发电机组,逐渐扩大系统的恢复范围,最终实现整个系统的恢复。
一般水电厂的发电机组首选的都是黑启动电源。
1 在执行黑启动的时候要具备的条件首先,机组不能有任何事故,油气的比例,油位不能低于1/5或是高于4/5;其次黑启动从操作到恢复出厂就必须要在5分钟之内完成,由于机组的冷却水是有水泵供给的,全站若是没有电就会无法启动一些系统,那么启动黑启动就会在没有电的情况下多运行一段时间。
再次具体的操作步骤,要检查机组是否处于分闸的位置,将一些机组分闸,检查一些机组的刀闸是否在二段的位置,合上高压断路器。
要检查发电机出口断路器的分闸位置,出口刀闸,机端刀闸。
检查发电机组以及辅助的设备是否处在热备用的状态。
拔掉励磁屏幕上从右到左的继电器,在此时励磁系统的屏幕上交流的电源将会消失,警示的红灯也将会熄灭,合上灭磁闸的开关。
其原因就是交流的电源消失告警的继电器,而励磁的系统在运行的时候没有任何损坏,因此可以将其拔掉。
将开机组至空转,严密的监视调速器的油压和油气的比例,当油位低于1/5或是高于4/5的时候要立即的停定机组。
在励磁的屏幕上要按“起厉”建压,并将机端电压升至额定值。
最后由于在5分钟之内就要恢复厂用电,因此要求工作人员要明确分工、措施得力。
2 黑启动过程中需要考虑的因素和措施场用的电源在消失之后,就会影响到压油系统、启闭机、高低压气机、过坝设备、排水设施、泄洪设施等设备的工作电源,将会影响照明的正常供电。

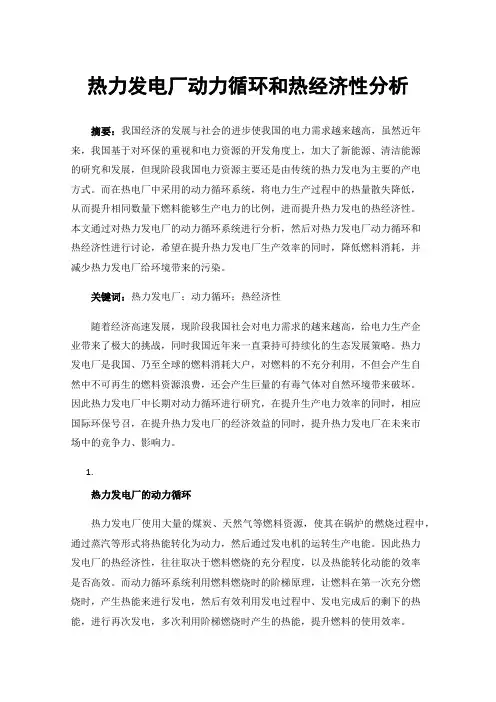

热力发电厂动力循环和热经济性分析摘要：我国经济的发展与社会的进步使我国的电力需求越来越高，虽然近年来，我国基于对环保的重视和电力资源的开发角度上，加大了新能源、清洁能源的研究和发展，但现阶段我国电力资源主要还是由传统的热力发电为主要的产电方式。
而在热电厂中采用的动力循环系统，将电力生产过程中的热量散失降低，从而提升相同数量下燃料能够生产电力的比例，进而提升热力发电的热经济性。
本文通过对热力发电厂的动力循环系统进行分析，然后对热力发电厂动力循环和热经济性进行讨论，希望在提升热力发电厂生产效率的同时，降低燃料消耗，并减少热力发电厂给环境带来的污染。
关键词：热力发电厂；动力循环；热经济性随着经济高速发展，现阶段我国社会对电力需求的越来越高，给电力生产企业带来了极大的挑战，同时我国近年来一直秉持可持续化的生态发展策略。
热力发电厂是我国、乃至全球的燃料消耗大户，对燃料的不充分利用，不但会产生自然中不可再生的燃料资源浪费，还会产生巨量的有毒气体对自然环境带来破坏。
因此热力发电厂中长期对动力循环进行研究，在提升生产电力效率的同时，相应国际环保号召，在提升热力发电厂的经济效益的同时，提升热力发电厂在未来市场中的竞争力、影响力。
1.热力发电厂的动力循环热力发电厂使用大量的煤炭、天然气等燃料资源，使其在锅炉的燃烧过程中，通过蒸汽等形式将热能转化为动力，然后通过发电机的运转生产电能。
因此热力发电厂的热经济性，往往取决于燃料燃烧的充分程度，以及热能转化动能的效率是否高效。
而动力循环系统利用燃料燃烧时的阶梯原理，让燃料在第一次充分燃烧时，产生热能来进行发电，然后有效利用发电过程中、发电完成后的剩下的热能，进行再次发电，多次利用阶梯燃烧时产生的热能，提升燃料的使用效率。
（一）动力循环分类根据热力发电厂动力循环过程的不同，常见的动力循环被分为卡诺循环、朗肯循环、回热循环等。
卡诺动力循环系统具有较高的循环效率，同时循环效率与工质的性质没有太大关联，但是在电力生产过程中，任何动力循环系统都无法摆脱工质性质的影响。
金堂电厂600MW#2高加下端差偏大的原因及处理摘要：针对金堂电厂600 MW亚临界燃煤火力发电机组，分析#2高压加热器下端差偏大的原因和系统缺陷，提出改进优化措施，提高高加运行的热经济性和安全稳定性。
关键词：高压加热器；端差；经济性高压加热器，简称高加，是在火力发电厂中利用回热抽汽对锅炉给水进行加热的表面式换热装置，可以提高锅炉给水温度，降低机组能耗，从而提高机组热效率。
我厂机组为N600-16.7/538/538-2型汽轮机，系东方汽轮机厂与日立公司合作设计生产的亚临界、一次中间再热、凝汽式、单轴、双背压、三缸四排汽、冲动式汽轮机。
其中我厂#2高压加热器型号为JG-2300-2。
一、高压加热器的原理和结构1、高压加热器的工作原理一台加热器内部可分为蒸汽冷却段、凝结段、疏水冷却段三个换热部分，其每个阶段的具体工作原理如下：蒸汽冷却段是利用从汽轮机抽出的蒸汽的一部分显热来提高给水温度的。
它位于给水出口流程侧，并有包壳板密闭。
采用蒸汽冷却段可以提高离开加热器的给水温度，使其接近或略超过该抽汽压力下的饱和温度。
从进口管进入的过热蒸汽在一组隔板的导向下，以适当的线速度和质量速度均匀地流过管子，并使蒸汽保留有足够的过热度以保证蒸汽离开该段时呈干燥状态。
这样，当蒸汽离开该段进入凝结段时，可以防止湿蒸汽冲蚀和水蚀的危害。
凝结段是利用蒸汽冷凝时的潜热来加热给水的。
一组隔板使蒸汽沿着加热器长度的方向均匀分布，起支撑传热管的作用。
进入该段的蒸汽，根据汽体冷却原理，自动平衡，直至由饱和蒸汽冷凝成饱和的凝结水，并汇集在加热器的底部，收集非凝结气体的排气管必须置于管束最低压力处以及壳内容易聚集非冷凝气体处。
非冷凝气体的聚集影响了传热，因而降低了效率并造成腐蚀。
疏水冷却段是把离开凝结段的疏水的热量传给进入加热器的给水，而使疏水温度降低到饱和温度以下。
疏水冷却段位于给水进口流程侧，并有包壳密闭。
疏水温度降低后，当流向下一个压力较低的加热器时，减弱了在管道内发生汽化的趋势。
