干燥箱操作说明书(总9页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March电热恒温鼓风干燥箱（智能型带定时）操作说明书河北长飞优创科技有限公司一、使用方法1、把需干燥处理的物品放入干燥箱内，关好箱门，把风门调节旋钮旋到“”处。
2、把电源开关拨至“1”处，此时电源指示灯亮，温度控制器上有数字显示。
3、智能温度控制器操作方法参照下面“6”进行操作使用、4、根据不同物品不同的潮湿程度，选择不同的干燥箱时间，如被干燥的物品比较潮湿，可旋转风门调节旋钮至“”处，使箱内湿空气排出。
5、干燥结束后，如不马上取出物品，应先旋转风门调节旋钮把风门关上，否则仍将风门打开，再把电源开关拨至“关”处，如马上打开箱门取出物品，小心烫伤。
二、温度控制器操作说明PV℃SVH/ MO O ORUN/AT OUT ALM设定移位/自调整减小/再运行增加Δ指示灯定义1、“RUN/AT指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。
2、“OUT”指示灯：有加热输出时此灯点亮，反之熄灭。
3、“ALM”指示灯：传感器异常或超温报警时此灯点亮，反之熄灭。
（一）、温度控制器操作及使用方法1、控制器上电，显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。
2、温度及恒温时间的参看与设定1）若无恒温定时功能：点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
在此设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。
2）若有恒温定时功能点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），修改方法同上；在点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“ST”,上排显示恒温设定值（先个位值闪烁）；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
无热再生干燥器使用说明一、设备介绍无热再生干燥器是一种利用吸附材料去除湿气的设备。
设备由主机、吸湿器、脱水器和控制系统组成。
主机是设备的核心部分，包括空气进出口、排水口和调节阀等。
吸湿器是用来吸附空气中的湿气的，通常采用干燥剂作为吸湿材料。
脱水器是用来去除吸湿器中的湿气的，通过压缩空气对吸湿器进行再生。
控制系统用于监控和调节设备的运行状态。
二、设备安装1.将无热再生干燥器安装在通风良好的室内，确保设备的正常运行。
2.将主机与干燥系统柜、管路进行连接，确保连接处密封可靠。
3.将设备与电源进行连接，确保设备正常供电。
三、设备操作1.开启设备电源，并打开设备的电源开关，待设备自检完成后，设备进入待机状态。
2.调节设备的供气压力，确保设备的正常运行。
一般情况下，供气压力为0.4-0.8MPa。
3.调节设备的排气压力，根据实际情况设置合适的排气压力。
一般情况下，排气压力为0.1-0.3MPa。
4.设备正常运行后，打开设备的空气进口阀门和排水阀门，将待处理空气引入设备，并排出设备中的湿气和杂质。
5.调节设备的工作时间和再生时间。
根据实际情况，设置适当的工作时间和再生时间，以保证设备的正常运行和吸湿效果。
6.在设备工作过程中，定期监测设备的运行状态，如压力、温度等，确保设备的正常运行。
7.定期更换干燥剂和脱水剂，以保证设备的吸湿效果和再生效果。
四、设备维护1.定期清洁设备内部和外部的杂质和污物，以保持设备的正常运行。
2.定期检查设备的零部件和连接件，如阀门、管道等，确保设备的工作正常。
3.定期更换设备的滤网和密封件，以保证设备的过滤效果和密封性。
4.在设备停止使用时，将设备的电源关闭，切断电源供应。
五、注意事项1.禁止在设备工作过程中进行维修和拆卸，以免造成人身伤害和设备损坏。
2.设备使用环境温度应在5℃-50℃之间，湿度不超过85%。
3.在设备运行过程中，禁止使用易燃、易爆和腐蚀性物质。
通过以上的使用说明，用户可以正确地使用无热再生干燥器，并保持设备的正常运行，达到预期的干燥效果。

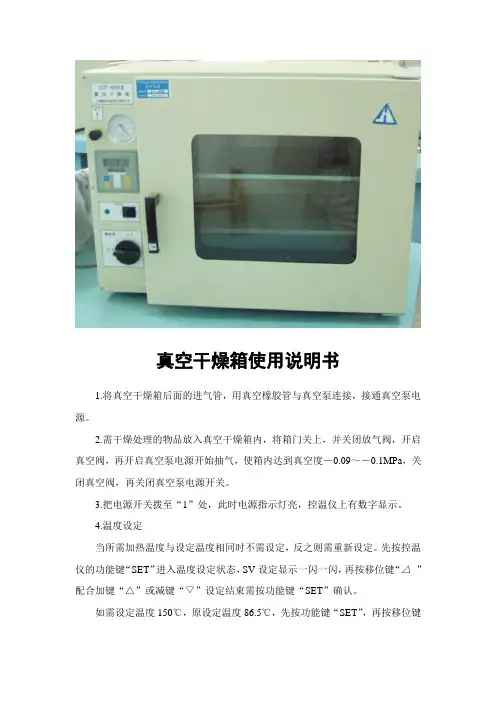

真空干燥箱使用说明书
1.将真空干燥箱后面的进气管，用真空橡胶管与真空泵连接，接通真空泵电源。
2.需干燥处理的物品放入真空干燥箱内，将箱门关上，并关闭放气阀，开启真空阀，再开启真空泵电源开始抽气，使箱内达到真空度－0.09～－0.1MPa，关闭真空阀，再关闭真空泵电源开关。
3.把电源开关拨至“1”处，此时电源指示灯亮，控温仪上有数字显示。
4.温度设定
当所需加热温度与设定温度相同时不需设定，反之则需重新设定。
先按控温仪的功能键“SET”进入温度设定状态，SV设定显示一闪一闪，再按移位键“△”配合加键“△”或减键“▽”设定结束需按功能键“SET”确认。
如需设定温度150℃，原设定温度86.5℃，先按功能键“SET”，再按移位键
“△”，将光标移至显示器百位数字上，然后按加键“△”，使百位数字从“0”升至为“1”，百位数设定后，移动光标依次设定十位、个位和分位数字，使设定温度显示为150.0℃，按功能键“SET”确认，温度设定结束。
5.设定结束后，各项数据长期保持。
此时干燥箱进入升温状态，加热指示灯亮。
当箱内温度接近设定温度时，加热指示灯忽亮忽熄，反复多次，控制进入恒温状态。
6.根据不同物品不同的潮湿程度，选择不同的干燥时间，如干燥时间较长，真空度下降，需再次抽气恢复真空度，应先开启真空泵电机开关，再开启真空阀。
7.干燥结束后，应先关闭电源，旋动放气阀，解除箱内真空状态，再打开箱门取出物品。
（解除真空后，因密封圈与玻璃门吸紧变形不易立即打开箱门，应稍等片刻等密封圈回复原形后，才能方便开启箱门。
）。
组合式干燥机使用说明书目录安全总则 (4)使用前注意事项 (4)1 概述 (5)1.1工作原理 (5)1.2工艺流程 (5)1.3特点 (6)2 型号编制说明 (7)3 配置及安装 (7)3.1配置建议 (7)3.2安装要求 (7)3.3排水器的安装 (8)3.4配电要求及方法 (8)3.5安全使用注意事项 (8)3.6干燥机日常保养注意事项 (9)4 操作方法 (10)4.1开机前检查 (10)4.2控制面板说明 (10)4.3显示器操作说明 (12)4.4干燥机的开/停机程序 (14)5 故障原因及排除 (15)5.1全部不能运转 (15)5.2启动后不良 (16)5.3自动排水系统不良 (16)5.4运转正常，但效果不佳 (16)5.5干燥机除水情况不良 (17)5.6压力降太大 (17)5.7控制器及吸附系统 (18)技术性能保证......................................................................................... 错误!未定义书签。
服务......................................................................................................... 错误!未定义书签。
附图......................................................................................................... 错误!未定义书签。
质保书..................................................................................................... 错误!未定义书签。
电热恒温鼓风干燥箱（智能型带定时）操作说明书长飞优创科技一、使用方法1、把需干燥处理的物品放入干燥箱，关好箱门，把风门调节旋钮旋到“”处。
2、把电源开关拨至“1”处，此时电源指示灯亮，温度控制器上有数字显示。
3、智能温度控制器操作方法参照下面“6”进行操作使用、4、根据不同物品不同的潮湿程度，选择不同的干燥箱时间，如被干燥的物品比较潮湿，可旋转风门调节旋钮至“”处，使箱湿空气排出。
5、干燥结束后，如不马上取出物品，应先旋转风门调节旋钮把风门关上，否则仍将风门打开，再把电源开关拨至“关”处，如马上打开箱门取出物品，小心烫伤。
二、温度控制器操作说明指示灯定义1、“RUN/AT指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。
2、“OUT”指示灯：有加热输出时此灯点亮，反之熄灭。
3、“ALM”指示灯：传感器异常或超温报警时此灯点亮，反之熄灭。
（一）、温度控制器操作及使用方法1、控制器上电，显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。
2、温度及恒温时间的参看与设定1）若无恒温定时功能：点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
在此设定状态下若1分钟之无任何键按下，控制器会自动返回到正常显示状态。
2）若有恒温定时功能点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），修改方法同上；在点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“ST”,上排显示恒温设定值（先个位值闪烁）；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
当恒温时间设定为“0”时，便是没有定时功能，控制器连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗下排显示运行时间或温度设定值（参见七.部参数表-2中的运行时间显示模式（参数ndt的值）），当显示运行时间时，下排个位小数点点亮，等测量温度达到设定温度后，定时器开始计时，下排个位小数点闪烁，计时时间到，运行结束，显示窗下排显示“End”，蜂鸣器滴、嘀声鸣叫1分钟后停止鸣叫。
组合式压缩空气干燥机使用说明书目录一、概述 (3)二、系统工艺 (3)三、冷干机 (3)1、安全总则 (3)2、使用前注意事项 (3)3、概述 (4)4、配置及安装 (5)5、BAD系列冷冻式干燥机操作方法 (8)四、微热吸干机 (10)1、工作原理 (10)2、系统工艺流程 (11)3、安装 (13)4、调试 (13)5、使用 (13)6、维护保养故障检修表 (14)7、常见故障检修 (14)8、干燥器易损件 (15)五、高效除油器 (16)1、基本结构 (16)2、工作原理 (16)3、技术性能参数 (17)4、安装 (17)5、操作 (17)6、维护保养故障检修表 (17)六、精密过滤器 (19)1、基本结构 (19)2、工作原理 (19)3、技术性能参数 (19)4、安装 (20)5、操作 (20)6、维护保养故障检修表 (20)一、概述该组合式干燥机是冷冻式干燥机与微热再生干燥器二位一体的低露点干燥设备。
设备具有能耗低、再生耗气量少（<3%）、露点温度低（-40~-70℃）结构紧凑合理、易于操作、运行平稳、节约能源、费用低、安装方便等优点。
二、系统工艺压缩空气先进入预冷器热交换，使干燥压缩空气的温度升高，同时降低了进入蒸发器的压缩空气温度，除去一部分水份，使其降至常温，减轻蒸发器的工作负荷。
再进入蒸发器进行热交换，使压缩空气冷却至2～5℃左右的露点温度。
压缩空气中的大部分水份、油份及部分杂质在此被凝结，经过气水分离器将空气与水份分离，然后水份、油份经自动排水器排出。
经冷冻干燥后的压缩空气进入吸附塔，采用PSA变压吸附的原理，吸附压缩空气中的水分子，出口空气的压力露点低（-40～-70℃），从而获得极干燥的压缩空气。
从吸附塔出来的干燥压缩空气再经精密（除尘）过滤器除去在变压吸附过程中产生的少许粉尘，经除尘过滤后压缩空气即可直接输送至用气点。
三、冷干机1、安全总则1.1冷冻式压缩空气干燥机的工作压力绝不能超过铭牌上标明的最高工作压力。

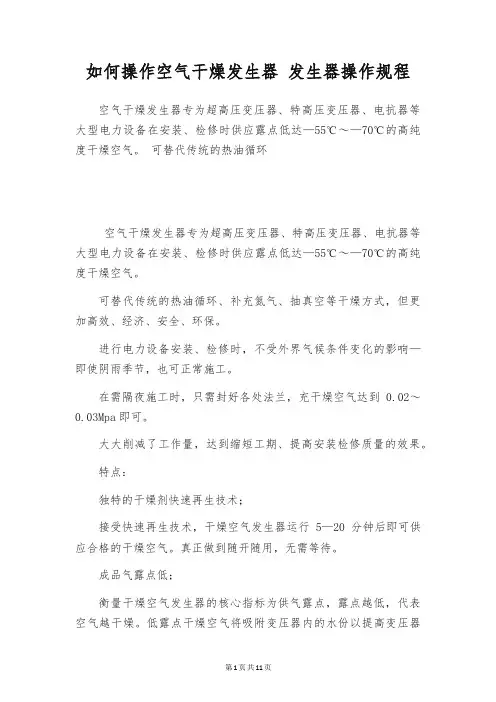

如何操作空气干燥发生器发生器操作规程空气干燥发生器专为超高压变压器、特高压变压器、电抗器等大型电力设备在安装、检修时供应露点低达—55℃～—70℃的高纯度干燥空气。
可替代传统的热油循环空气干燥发生器专为超高压变压器、特高压变压器、电抗器等大型电力设备在安装、检修时供应露点低达—55℃～—70℃的高纯度干燥空气。
可替代传统的热油循环、补充氮气、抽真空等干燥方式，但更加高效、经济、安全、环保。
进行电力设备安装、检修时，不受外界气候条件变化的影响—即使阴雨季节，也可正常施工。
在需隔夜施工时，只需封好各处法兰，充干燥空气达到0.02～0.03Mpa即可。
大大削减了工作量，达到缩短工期、提高安装检修质量的效果。
特点：独特的干燥剂快速再生技术；接受快速再生技术，干燥空气发生器运行5—20分钟后即可供应合格的干燥空气。
真正做到随开随用，无需等待。
成品气露点低；衡量干燥空气发生器的核心指标为供气露点，露点越低，代表空气越干燥。
低露点干燥空气将吸附变压器内的水份以提高变压器的绝缘性能。
SH系列干燥空气及压缩干燥、冷冻干燥及吸附干燥于一体，并接受多级过滤系统。
由于接受了研发的“强力复合分子吸附剂”，不管空气中的含水量有多少，成品气的露点都将快速降低到—70℃以下。
高效过滤系统；接受“渐密”过滤技术，过滤精度可达0.01μm，固体颗粒截留率高达99.99%。
级过滤器过滤精度为μm，二级过滤器过精度为0.1μm，三级过滤器过滤精度为0.01μm。
彻底抛弃吸附剂加热再生；吸附剂接受无热压差全自动再生方式，完全无需手动烘烤吸附剂。
独创“一键操控”技术；接受PLC智能掌控器，只需按“启动”键即可启动设备，设备全自动运行，最大限度削减手动操作错误。
应用用真空发生器当真空产生源，配置5L的真空缓冲罐，真正做到无油，无噪音，快捷和无气味，噪音远低于一般的无油真空泵。
掌控柜可以自由设置上下限，可以自动保真空。
（最大真空度可以达到—85KPA,流量是每分钟75L）本机只需要通上AC220V电，插上气泵就可以使用，操作简单快捷，可以吸入一般液体，自动吹出设备外。
微热再生吸附式干燥机一：工作原理和运行过程：微热再生吸附式干燥机的工作原理是利用吸附剂具有多孔性大的比表面积，在较高的压力下（高的水气分压）具有吸附空气中的水分的性能，而在较低的压力下（低的水气分压）和较高的温度下又能解吸水份的性能进行吸附干燥。
本机利用这个特性采用变压吸附和微加热的方法，用两只吸附筒进行轮换，一只升压干燥，另一只减压用少部分已干燥的空气，经过节流孔膨胀至近大气压，再微加热升温后流经吸附剂把吸附的水份分带出干燥机。
其运行程度如下，见图一1.湿空气通过截止阀1进入吸附筒A,空气由下而上沿吸附剂流过，湿度逐渐降低达到干燥后，通过上面的单向阀作为成品气排出。
2.一部份已干燥的产品气（约占处理量的7％）通过节流孔降压后进入电加热器，升温后进入吸附筒。
（加热温度：130∽170℃可调） 3.干燥的低压热空气（称再生气）自上而下从吸附剂表面逐步脱附水份，使吸附剂再生。
然后通过截止阀4和消声器排出放空。
（注：吸附剂再生，分上半再期加热，下半再期吹冷） 4. 吸附筒B 再生后截止阀4关闭，逐渐升压至工作压力（称均压过程）5.均压后接着截止阀3打开，B 筒进入吸附运转。
同时阀1关闭，阀2打工开，A 筒进入再生。
如此反复交替切换，实现连续吸附干燥运转。
二、设备特点及主要技术参数：微热再生吸干机是一种新型的具有节能特点的新产品。
它集有热再生与无热再生吸干机的优点。
对再生采用微加热的形式，从而减少再生气耗量。
它避免了无热再生吸干机切换周期短、再生空气耗量大的缺点，同时也避免了有热再生电耗量大的缺点。
该吸干机具有切换时间合理、耗气量少、设备简单、操作方便、运行可靠的优点。
是目前压缩空气吸附净化设备中最经济、节能的干燥机。
它已被广泛应用于冶金、电子、化工、石油、医药、烟草、食品、仪器、机械制造等行业。
其主要技术参数如下： 1.进气压力：标准 0.7Mpa 允许 0.6∽0.9 Mpa 2.进气温度：标准 ≤40℃ 最高允许 45℃ 3.初始压力降：≤0.021 Mpa 4.成品气露点：-40℃∽-65℃ 5.再生气耗量：5∽7% （额定处理量）图一 微热再生吸附干燥工艺图1~3（电磁式气控）进气截止阀2~4（电磁式气控）再生气截止阀 5.程控仪 6.吸附筒 7.排气单向阀8.再生气进气单向阀 9.电加热器10.消声器6.再生方式：微热再生 （再生温度可调）7.切换周期：一般定位 T=120min (可调60∽240min) 8.操作方式：程序控制（全自动）三、程序控制：本吸干机采用了先进可编的微电子程控仪，对微热再生吸干机的工艺过程进行最佳编程。
