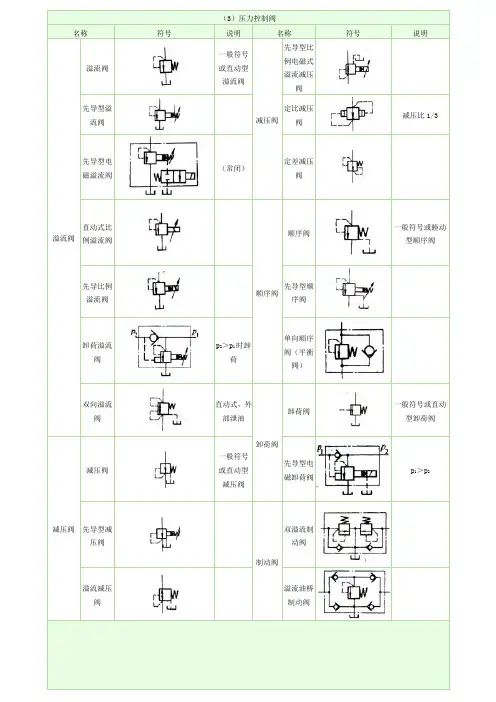

阀门型号编制方法和阀门标志阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；凡愈来愈不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；凡不能采用统一编号方法的，各生产厂都按自己的情况制订出编号方法。
阀门型号编制方法JB308－75 《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。
它包括阀门的型号编制和阀门的命名。
1、阀门的型号编制阀门的型号由7 各单元组成，其含义如下所示。
1）1）类型代号：类型代号用汉语拼音字母表示，如表1-39 所示。
2）传动方式代号：按表1-40 的规定，用阿拉伯数字表示。
3）连接形式代号：按表1-41 的规定，用阿拉伯数字表示。
4）结构形式代号：阀门的结构形式代号用阿拉伯数字表示。
闸阀按表1-42 的规定；截止阀、柱塞阀和节流阀按表1-43 的规定；球阀按表1-44 的规定；蝶阀按表1-45 的规定；隔膜阀按表1-46 的规定；旋塞阀按表1-47 的规定；止回阀按表1-48 的规定；安全阀按表1-49 的规定；减压阀按表1-50 的规定；蒸汽疏水阀按表1-51 的规定；排污阀按表1-52 的规定。
5）阀座密封面或衬里材料代号：阀座密封面或衬里材料代号用汉语拼音字母表示，按表1-53 的规定。
6）公称压力代号：用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10 倍。
用于电站工业的阀门，当介质最高温度超过530℃时，其数值是以兆帕（MPa）为单位的工作压力值的10 倍。
7）阀体材料代号：用汉语拼音字母表示，按表1-54 的规定，PN≤1.6MPa 的铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
表1-39 阀门的类型代号表1-40 阀门的传动方式代号阀门类型代号阀门类型代号安全阀 A 球阀Q蝶阀 D 疏水阀S隔膜阀G 柱塞阀R上回阀和底阀H 旋塞阀X截止阀J 减压阀Y节流阀L 闸阀Z排污阀P注：低温(低于-40℃)、保温(带加热套)和带波纹管的阀门、抗硫的阀门，在类型代号前面分别加汉语拼音字母D、B、W和K。
阀门类型代号阀门类型代号传动方式0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9注：1、手轮、手柄和扳手传动的，以及安全阀、减压阀、蒸汽疏水阀可省略本代号。
2、对于气动或液动，常开式用6K、7K 表示，常闭式用6B、7B表示；气动带手动，用6S 表示；防爆电动，用9B 表示；蜗杆－T 型螺母，用3T 表示。
3、代号2 及代号8 是用在阀门启闭需由两种动力源同时对阀门进行动作的执行机构。
表1-41 阀门的连接形式代号表1-42 闸阀结构形式代号连接形式代号连接形式代号内螺纹 1 焊接 6外螺纹 2 对夹7两不同接连 3 卡箍8法兰 4 卡套9注：焊接包括对焊和承插焊。
闸阀结构形式代号楔式弹性闸板0单闸板 1明杆平行式双闸板 2楔式单闸板 3双闸板 4单闸板 5双闸板 6单闸板7暗杆平行式刚性双闸板8表1-43 截止阀、柱塞阀和节流阀结构形式代号截止阀、柱塞阀和节流阀结构形式代号截止阀、柱塞阀和节流阀结构形式代号直通式 1 直流式(Y)型 6Z形直通式2 直通式3平衡阀角式7三通式8表1-44 球阀结构形式代号球阀结构形式代号球阀结构形式代号直通式 1 四通 6Y型2 直通式7L形3 T形8T形4 L形三通9浮动式三通式5 半球直通0表1-45 蝶阀结构形式代号蝶阀结构形式代号蝶阀结构形式代号中线式 1 中线式 6单偏心 2 单偏心7双偏心 3 双偏心8密封型连杆偏心（变偏心） 4非密封型连杆偏心（变偏心）9表1-46 隔膜阀结构形式代号隔膜阀结构形式代号隔膜阀结构形式代号屋脊式 1 闸板式7截止式 3 角式Y形8直流板式 5 角式T形9直通式 6表1-47 旋塞阀结构形式代号旋塞阀结构形式代号旋塞阀结构形式代号L形2 L形6直通 3 直通7T形三通4油封密封T形三通8四通 5 直通9填料密封静配T形三通0表1-48 止回阀结构形式代号止回阀代号止回阀结构形式代号直通式 1 回转蝶型止回式7立式 2 截止止回式8升降角式 3多瓣式 5旋启双瓣式 6表1-49 安全阀结构形式代号闸阀结构形式代号带散热片全启式0微启式 1全启式 2全启式 4双弹簧微启式 3微启式7带扳手全启式8不封闭带控制机构 6脉冲式9杠杆式 5表1-50 减压阀结构形式代号减压阀结构形式代号减压阀结构形式代号直接作用波纹管式 1 先导波纹管式 4直接作用薄膜式 2 先导薄膜片 5先导活塞式 3表1-51 蒸汽疏水阀结构形式代号蒸汽疏水阀结构形式代号蒸汽疏水阀结构形式代号浮球式 1 蒸汽压力式 6迷宫或孔板式 2 双金属片式或弹性式7散口向上浮子式 3 脉冲式8液体或固体膨胀式 4 圆盘式9散口向下浮子式 5表1-52 排污阀结构形式代号排污阀结构形式代号液面连接截止型直通式 1截止型角式 2截止型直流式 5截止型直通式 6截止型角式7液底间断浮动闸板型直通式8蝶阀(butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
阀门型号大全阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
一单元二单元三单元四单元五单元－六单元七单元阀门类型传动方式连接型式结构形式密封副材料－公称压力阀体材料□□□□□-□□一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号 A D G H J L P Q S U X Y Z二单元：传动方式传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号三单元：连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9四单元：结构型式每种阀门的结构型式都不同，请点击下面相应的阀门结构型式编制方法闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板 1双闸板 2平行式单闸板 3双闸板 4暗杆楔式单闸板 5双闸板 6平行式单闸板7双闸板8安全阀结构形式代号弹簧封闭带散热片全启式0微启式 1全启式 2带扳手全启式 4不封闭双弹簧微启式 3微启式7全启式8带控制机构全启式 6脉冲式9杠杆式 5减压阀结构形式代号直接作用波纹管式 1直接作用薄膜式 2先导活塞式 3先导波纹管式 4先导薄膜式 5五单元：密封副材料材料锡基轴承合金(巴氏合金) 搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号 B C D E F G H J M N P Q R S T X Y W当密封副的密封面材料不同时，以硬度低的材料代号表示。
六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料阀体材料钛及钛合金碳钢Cr13系不锈钢铬钼钢可锻铸铁铝合金18-8系不锈钢球墨铸铁Mo2Ti系不锈钢塑料铜及铜合金铬钼钒钢灰铸铁代号 A C H I K L P Q R S T V Z灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。
(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。
(3) 阀座密封面材料中的材料名称。
蝶阀的优点如下：1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，体积小，重量轻。
3、可以运送泥浆，在管道口积存液体最少。
4、低压下，可以实现良好的密封。
5、调节性能好。
蝶阀的缺点如下：1、使用压力和工作温度范围小。
2、密封性较差。
蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。
按密封形式可分为较密封型和硬密封型两种。
软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。
按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。
蝶阀的安装与维护应注意以下事项：1、在安装时，阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀，开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
