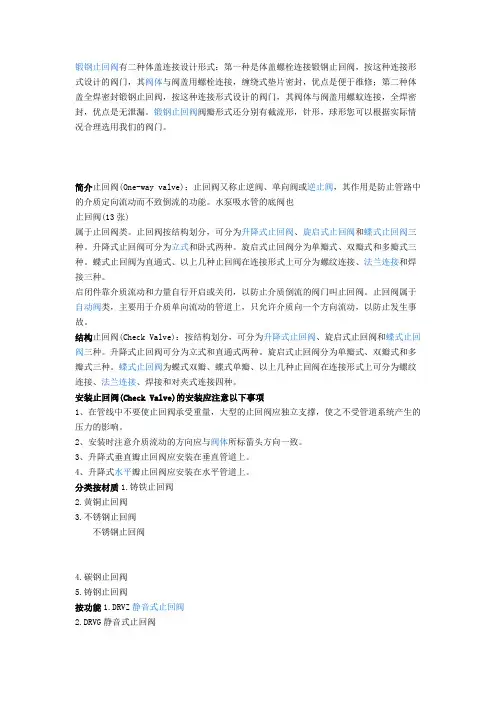

升降式止回阀 升降式止回阀简介： 阀门启闭件靠介质流动和管道压力自行开启或关闭，以防止介质倒流的阀门叫止回阀。又称单向阀或逆止阀它的作用是防止管路中的介质液体倒流。水泵吸水端的底阀也是属于止回阀类。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。止回阀的工作理：阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。 升降式止回阀使用安装： 直通式结构型号为“H41H”和立式结构型号为“H42H”。直通升降止回阀的阀体结构采用截止阀的阀体，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。止回阀广泛适用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、多晶硅、电力等行业工业管道。 升降式止回阀结构分类： 法兰连接型号：H41,H44,H11,H61,H76,H71 螺纹连接型号：H11H/W/Y,H14 焊接连接型号：H61H/W/Y,H64 止回阀按照结构分为升降式止回阀，旋起式止回阀，碟式止回阀。升降式止回阀可分为立式和卧式两种。旋起式分为单瓣 双瓣和多瓣三种 碟式止回阀为直通式 旋起式止回阀（H44T) SWING CHECK VALVE 直通式结构升降式止回阀（H41T) LIFTING CHECK VALVE 立式结构升降式止回阀（H42H) 对夹碟型止回阀（DH77)WAFER BUTTERFLY CHECK VALVE 升降式止回阀结构分类设计标准： 设计和制造标准按照: GB12235/6； 结构长度按照: GB12221 法兰端尺寸按照：GB9113,JB79,HG20592等 螺纹端尺寸按照：JB/T7306； 对焊端尺寸按照：JB/T12224 承插口尺寸按照：JB/T1751 检验和测试按照: GB13927,JB9092 升降式止回阀材质选用： 1止回阀可选密封面材料 合金钢13Cr（代号H）
硬质合金STL（代号Y） 可根据客户要求选择其他特种密封材料。 2止回阀主体可选材质 碳钢类：WCB,WCC,A105等 不锈钢类：304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C和双相不锈钢等。 低温钢类：LF2,LCC,LCB等 铬钼钢类：WC5,WC6,WC9,C5等 有特殊要求工况客户可直接联系业务员帮你选相应材质 胡孟华数字签名者：胡孟华 DN：cn=胡孟华, o=永嘉双雄阀门, ou=销售, email=gangouyu128@163.com, c=<无 日期：2012.05.27 20:58:44 +08'00'升降式止回阀试验压力： 公称压力 150 300 600 900 1500 壳体强度试验（MPa） 3 7.8 15.4 22.5 37.5 高压密封试验（MPa） 水 2.2 5.6 11.2 16.5 27.5 低压密封试验（MPa） 空气 0.6 公称压力PN（MPa） 1.6 2.5 4.0 6.4 10.0 壳体强度试验（MPa） 2.4 3.75 6.0 9.6 15.0 高压密封试验（MPa） 水 1.76 2.75 4.4 7.04 11 低压密封试验（MPa） 空气 0.6 升降式止回阀要外形和连接尺寸： 主要外形尺寸和连接尺寸 公称通径 DN L D D1 D2 b Z-d H H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I 25 160 115 85 65 16 4-14 100 32 180 135 100 78 16 4-18 105 40 200 145 100 85 16 4-18 115 50 230 160 125 100 16 4-18 135 65 290 180 145 120 18 4-18 142 80 310 195 160 135 20 8-18 165 100 350 215 180 155 20 8-18 180 125 400 245 210 185 22 8-18 210 150 480 280 240 210 24 8-23 233 200 500 335 295 265 26 12-23 304 250 550 405 355 320 30 12-25 348 300 650 460 410 375 30 12-25 390 350 750 520 470 435 34 16-25 430 400 850 580 525 485 36 16-30 468 H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I 25 160 115 85 65 16 4-14 100 32 180 135 100 78 16 4-18 105 40 200 145 110 85 16 4-18 115 50 230 160 125 100 20 4-18 160 65 290 180 145 120 22 8-18 175 80 310 195 160 135 22 8-18 185 100 350 230 190 160 24 8-23 220 125 400 270 220 188 28 8-25 248 150 480 300 250 218 30 8-25 276 200 550 360 310 278 34 12-25 350 250 650 425 370 332 36 12-30 410 300 750 485 430 390 40 16-30 430 350 850 550 490 448 44 16-34 518 400 950 610 550 505 48 16-34 560 升降式止回阀订货须知： 1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。 2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明： 1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求 3、当使用阀门产品场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关 4.本公司可以根据用户的特定要求配置电动，气动，涡轮，夜动驱动装置。 5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
