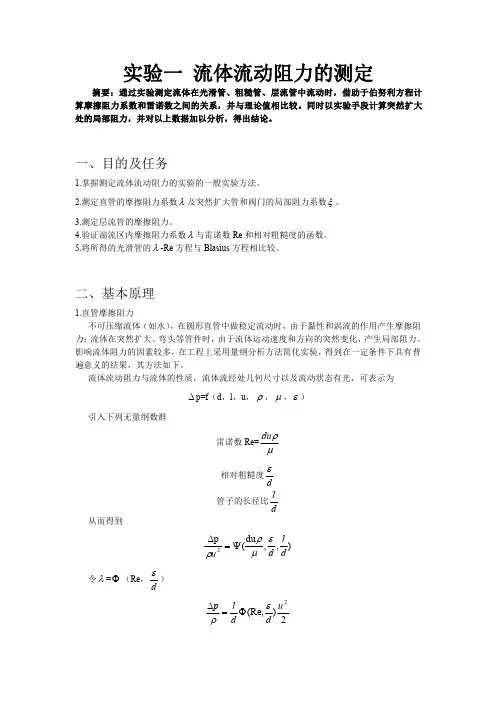

实验一流体流动阻力的测定摘要：通过实验测定流体在光滑管、粗糙管、层流管中流动时，借助于伯努利方程计算摩擦阻力系数和雷诺数之间的关系，并与理论值相比较。
同时以实验手段计算突然扩大处的局部阻力，并对以上数据加以分析，得出结论。
一、目的及任务1.掌握测定流体流动阻力的实验的一般实验方法。
2.测定直管的摩擦阻力系数λ及突然扩大管和阀门的局部阻力系数ξ。
3.测定层流管的摩擦阻力。
4.验证湍流区内摩擦阻力系数λ与雷诺数Re 和相对粗糙度的函数。
5.将所得的光滑管的λ-Re 方程与Blasius 方程相比较。
二、基本原理1.直管摩擦阻力不可压缩流体（如水），在圆形直管中做稳定流动时，由于黏性和涡流的作用产生摩擦阻力；流体在突然扩大、弯头等管件时，由于流体运动速度和方向的突然变化，产生局部阻力。
影响流体阻力的因素较多，在工程上采用量纲分析方法简化实验，得到在一定条件下具有普遍意义的结果，其方法如下。
流体流动阻力与流体的性质，流体流经处几何尺寸以及流动状态有光，可表示为∆p=f （d ，l ，u ，ρ，μ，ε）引入下列无量纲数群雷诺数Re=μρdu 相对粗糙度dε管子的长径比dl 从而得到),,du (p 2d ld u εμρρψ=∆令λ=Φ（Re ，dε）2)(Re,2u d d l pερΦ=∆可得摩擦阻力系数与压头损失之间的关系，这种关系可用实验方法直接测定。
22u d l ph f ⨯=∆=λρ式中f h ——直管阻力，J/Kg ；l ——被测管长，m ；d ——被测管内径，m ；u ——平均流速，m/s ；λ——摩擦阻力系数。
当流体在一管径为d 的圆形管中流动时，选取两个截面，用U 形压差计测出这两个截面间的静压强差，即为流体流过两截面间的流动阻力。
根据伯努利方程找出静压强差和摩擦阻力系数的关系式，即可求出摩擦阻力系数。
改变流速可测出不同Re 下的摩擦阻力系数，这样就可得出某一相对粗糙度下管子的λ-Re 关系。
化工原理实验报告流体流动阻力实验目的：通过测量不同条件下流体的流动阻力，并对结果进行分析，了解流体流动的基本特性及其影响因素。
实验原理：1. 流动阻力：当流体通过管道或孔隙时，会受到管道或孔隙壁面的阻力而产生阻碍，这种阻碍就被称为流动阻力。
流动阻力与管道长度、管道直径、流速和流体黏度有关。
2. 流量：单位时间内流体通过管道或孔隙的量称为流量，单位是立方米/秒。
3. 流速：流体通过管道或孔隙时，在单位时间内被运动到的体积与管道截面积的比值，称为流速，单位是米/秒。
4. 压力损失：流体流动时被阻碍形成的压差称为压力损失，即高压端压力减低压端压力差。
压力损失随着管道长度的增加而增加，随着管道内径的减小而增加，而随着粘度的增加而减小。
实验器材：1. 倾斜漏斗2. 液压流量表3. 钢尺4. 塑料软管实验步骤：1. 将倾斜漏斗放置在流量计上方，开启阀门，记录液位高度和流量计读数。
2. 改变管道长度（截面积不变），分别记录不同长度下的压力损失和流速。
3. 改变管道截面积（长度不变），分别记录不同截面积下的压力损失和流速。
4. 改变流体黏度（管道长度和截面积均恒定），分别记录不同粘度下的压力损失和流速。
实验结果：实验数据记录：试验条件管道长度（m）管道直径（mm）流量（L/min）流速（m/s）压力损失（Pa）:: :: :: :: :-: ::1 2 8 12.81.28 2002 4 8 12.0 0.60 4003 6 8 10.5 0.35 6004 2 6 10.7 1.07 1755 2 4 9.5 1.58 1506 2 8 12.8 1.28 2007 2 8 10.4 1.04 1608 2 8 9.3 0.93 1209 2 8 12.8 1.28 20010 2 8 6.70.67 24011 2 8 12.8 1.28 20012 2 8 7.2 0.72 20013 2 8 12.8 1.28 20014 2 8 8.5 0.85 200根据数据可得，流量和流速随着管道长度、管道截面积和流体黏度的增大而减小，压力损失随着这三个因素的增大而增大。
流体流动中的阻力分析1. 引言流体力学是研究流体运动规律的科学，其中一个重要的研究内容就是流体流动中的阻力分析。
阻力是流体运动中产生的一种阻碍物体运动的力，分析阻力的大小和特性对于优化设计和控制流体流动具有重要意义。
本文将围绕流体流动中的阻力分析展开讨论，并介绍几种常见的阻力模型和计算方法。
2. 流体阻力的定义和分类流体阻力是指流体在流动时对物体运动的阻碍力。
根据流体流动的特性和性质，流体阻力可分为黏性阻力和形状阻力两类。
2.1 黏性阻力黏性阻力是由于流体黏性使得流动物体受到的阻碍。
黏性阻力与流体的粘度密切相关，流体粘度越大、流速越快，黏性阻力就越大。
黏性阻力可以通过斯托克斯公式进行计算。
2.2 形状阻力形状阻力是由于流体与物体形状的相互作用而产生的阻力。
形状阻力与物体形状、流体流速、流体密度等有关。
常见的形状阻力包括压力阻力和摩擦阻力等。
3. 黏性阻力的计算方法黏性阻力可以通过斯托克斯公式进行计算。
斯托克斯公式描述了小球在粘性流体中的阻力与流体黏性、球体半径和流体流速之间的关系。
其计算公式如下：F = 6πηrv其中，F表示阻力，η表示流体的粘度，r表示球体的半径，v表示流体的速度。
4. 形状阻力的计算方法形状阻力的计算相对复杂，一般需要借助数值模拟、实验测试或经验公式等方法进行。
常见的计算方法包括有界层理论、雷诺平均法和飞行器气动力学方法等。
4.1 有界层理论有界层理论是研究绕过物体表面的流体流动的一种理论。
根据有界层理论，可以推导出物体所受的形状阻力与物体表面形状、流体速度梯度和物体表面摩擦系数之间的关系。
4.2 雷诺平均法雷诺平均法是一种经验公式，适用于非粘性流体中物体的形状阻力计算。
这种方法基于大量实验数据的统计分析，通过回归分析建立了物体形状和流体流速之间的数学关系。
4.3 飞行器气动力学方法飞行器气动力学方法主要用于飞行器在空气中的运动的研究。
通过对飞行器表面形状和流体流速的数值模拟，可以得到飞行器的形状阻力。
银纳米粒子制备及光谱和电化学性能表征- 1 -流体流动阻力的测定王晓鸽一、实验目的1. 掌握测定流体流经直管、管件和阀门时阻力损失的实验方法。
2. 测定直管摩擦系数λ与雷诺准数Re 的关系，验证在一般湍流区λ与Re 的关系曲线。
3. 测定流体流经管件、阀门时的局部阻力系数ξ。
4. 学会流量计和压差计的使用方法。
5. 识辨组成管路的各种管件、阀门，并了解其作用。
二、实验原理流体通过由直管、管件（如三通和弯头等）和阀门等组成的管路系统时，由于粘性剪应力和涡流应力的存在，要损失一定的机械能。
流体流经直管时所造成机械能损失称为直管阻力损失。
流体通过管件、阀门时因流体运动方向和速度大小改变所引起的机械能损失称为局部阻力损失。
1．直管阻力摩擦系数λ的测定流体在水平等径直管中稳定流动时，阻力损失为：h f =∆p f ρ=p 1−p 2ρ=λl d u 22即，λ=2d∆p fρlu 2式中：λ—直管阻力摩擦系数，无因次； d —直管内径，m ；∆p f —流体流经l 米直管的压力降，Pa ；h f —单位质量流体流经l 米直管的机械能损失，J/kg ；ρ—流体密度，kg/m3；l—直管长度，m；u—流体在管内流动的平均流速，m/s。
层流流时，λ=64 Re湍流时λ是雷诺准数Re和相对粗糙度(ε/d)的函数，须由实验确定。
欲测定λ，需确定l、d，测定∆p f、u、ρ、μ等参数。
l、d为装置参数（装置参数表格中给出），ρ、μ通过测定流体温度，再查有关手册而得，u通过测定流体流量，再由管径计算得到。
∆p f可用U型管、倒置U型管、测压直管等液柱压差计测定，或采用差压变送器和二次仪表显示。
求取Re和λ后，再将Re和λ标绘在双对数坐标图上。
2．局部阻力系数ξ的测定局部阻力损失通常有两种表示方法，即当量长度法和阻力系数法。
本实验采用阻力系数法。
流体通过某一管件或阀门时的机械能损失表示为流体在小管径内流动时平均动能的某一倍数，局部阻力的这种计算方法，称为阻力系数法。
