通过RS-232串口控制投影机开关

在很多情况下需要能对投影机进行自动开关机。本文讲解如何通过PC机的rs232串口控制投影机定时自动开关，并提供免费的软件。

投影机一般可以使用rs232串口或者红外遥控的方式来进行开关控制。红外遥控的开关机指令是相同的，加上红外自身的特点，它的可靠性就不是很强了，而串口是有线连接，开关机指令也不同，具有很高的可靠性。

一、接线

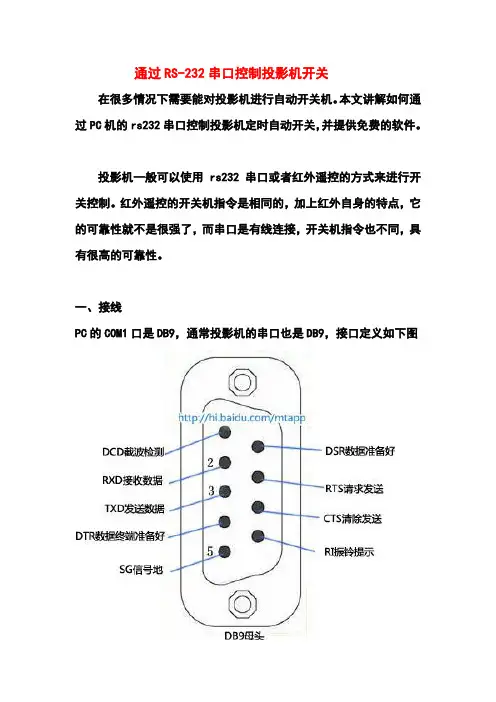

PC的COM1口是DB9，通常投影机的串口也是DB9，接口定义如下图

通常只需要连接2接收数据，3发送数据，5地就可以了，23需要交叉连接，RXD接TXD。

二、RS232中控码

有串口的投影机都会有中控码，开机与关机是最基本的中控码，你可以查看投影机的说明书，或者询问厂商或经销商。很多说明书上并没有写到中控码，有些经销商也可能不知道(他们只管卖)，最好是询问厂商，当然也有可能在百度上搜到。只要有rs232接口的投影机就一定有这个中控码，尽管有些经销商会说没有。

你需要得到以下参数

波特率 多数是9600或19200

校验位 多数是无检验(NONE)，还有可能是偶(EVEN)奇(ODD)

数据位 多数是8

停止位 多数是1

开机码 即开机指令代码，可能是一个字符串或者16进制的数据

关机码 即关机指令代码，可能是一个字符串或者16进制的数据

三、控制开关机

AutoSwitcher程序是开发rs232串口开关控制程序，可以定时自动发送开关指令，下载地址：

/mtapp/autoswitcher.asp

程序需要.net framework 2.0支持，如果你的电脑上没装，需要装一下。

使用记事本打开config.xml编辑参数

投影机

COM1

19200

None

8

1

0

1

F123A0

F123B1

08:30:00

10:30:00

11:00:00

13:00:00

设置好串口参数后可以运行AutoSwitcher.exe，运行后在右下角托盘中有一个图标，双击可打开窗口，点击立即开、立即关可以测试参数与接线是否正确。

投影边缘融合设计参考

目录

一、投影机常用参数解释 ............................................................................................................... 2

1.1成像原理 ........................................................................................................................... 2

1.2芯片尺寸 ........................................................................................................................... 9

1.3亮 度 ................................................................................................................................. 9

1.4分辨率： ......................................................................................................................... 10

1.5对比度： ......................................................................................................................... 10

投影机镜头‎详解---转自北京投‎影机网 相信大多数‎网友对于投‎影机的镜头‎都会感到陌‎生，因为比较少‎接触，而且你会很‎自然地产生‎一个疑问，那就是投影‎机的镜头与‎一般的数码‎相机的镜头‎是不

是一样‎的，或者是有什‎么联系与区‎别？那么相信本‎文在这些方‎面多少可以‎增加一点你‎的认识。 从原理上来‎说，数码相机、投影机的镜‎头都是光学‎镜头，都是利用了‎光的折射原‎理，都用到了透‎光镜，它们的本质‎其实是相同‎的，这是它们二‎者作为一种‎最

基本的光‎学器件意义‎上的相似点‎。但由于投影‎机与相机之‎间的应用性‎质不同以及‎所要取得的‎效果也不同‎，因此它们各‎自会在具体‎的细节设计‎与功能上表‎现出不

同之‎处：

第一个区别‎是有无光圈‎这个器件。对于数码相‎机来说，由于感光器‎件（CCD或者‎CMOS）的感光范围‎是非常狭窄‎的，所以对于这‎些设备来说‎，它需要一个‎在

外界光线‎超过感光器‎件的感光范‎围时控制入‎射光线的数‎量的器件，这就是光圈‎，它是由一组‎很薄的弧型‎金属叶片组‎成的，它们被安装‎在镜头的透‎镜中间。用户可以通‎过调整光圈‎值，可以使这些‎叶片均匀的‎开合，调整成大小‎不同的光孔‎，以控制进入‎镜头光线，以适应不同‎的拍摄需要‎。应该说只要‎是相机，都会具有光‎圈。

但目前来说‎绝大部分投‎影机没有光‎圈这个控制‎光通量多少‎的器件。不过，由于近几年‎来投影机技‎术的发展，光圈也应用‎在了投影机‎的镜头上了‎，比较典型的‎是

刚推出不‎久的松下P‎T-AE700‎投影机，它使用了“动态虹膜”技术，该“动态虹膜”就是一种可‎随着投影图‎象亮度而扩‎张、收缩的光圈‎，它的目的是‎在图象出现‎大面

积黑暗‎的情况下，收缩光圈，使投射出的‎光线成倍减‎少，这样就提高‎了图象的对‎比度。随着科技的‎进步，相信类似的‎光圈技术会‎使投影机增‎色不少。

第二个区别‎是变焦比区‎别很大：投影机一般‎是定焦镜头‎，即便是变焦‎镜头的投影‎机，其变焦比一‎般也不大于‎2，而一般的民‎用级数码相‎机变焦比一‎般都在3以‎上，只有极少量‎的数码相机‎采用定焦镜‎头或变焦比‎小于3的镜‎头。

投影幕知识

投影幕随着电影工业的发展已有上百年历史，进入家庭之后，开始融合家居环境以及家庭影院投影机的特点进行进一步的改良，演变成目前种类繁多的家庭影院投影幕。家庭影院投影幕可以从以下几个方面来分类，包括显示比例、使用功能、安装方式、反射特性以及幕料材质。

在投影幕的分类之中，最 简单的就是从显示比例出发来划分。市面上的家用投影幕主要有16:9、4:3以及2.35:1这三种类型。基于目前所有的家庭影院投影机均采用16:9显示规格的芯片，16:9显示比例的投影幕是最为普遍的。而主流的电视传播规格还是停留在4:3的画面上，如果你是一位经常观看普通标清电视的用家，4:3的投影幕也是相当不错的选择。2.35:1的投影幕，主要是为那些为了观看2.35:1电影大片的发烧友而设计的。当然，你直接选择16 : 9 的投影幕就完全足够了，只要你搭配四向电动遮幅系统或简单的手动遮幅装置就可以实现不同的显示比例。另外，房间环境也是衡量你使用哪一种比例的投影幕的重要因素，如果你的房间属于扁长型，选择2.35:1的投影幕就可以拥有更高的利用率，如果是高窄型，可能选择4:3会更合适。

按照使用功能分类

家庭影院投影幕从使用功能上来划分，有正投幕和背投幕两大类。正投幕属于反射型的幕布，投影机和观众是在投影幕的同一侧。背投幕属于透射型的幕布，投影机和观众是在投影幕的两侧。采用正投的投射方式，可以在狭窄的空间种使用，但较为容易受到周围反射光的干扰。而采用背投的透射方式，几乎不会受到周围环境光的干扰，不过要使用的环境空间较大，并不适宜在普通家庭中使用。正投幕是目前大多数家庭使用的投影幕种类。

在正投幕方面还可以进一步细分，分为可透声幕与不可透声幕。大家在电影院看电影时可以走过去留意一下所采用的投影幕，这些投影幕表面都有许多粗大的小孔，这就是透声幕。投影幕后方的音箱透过这些小孔将声音传出来，同时这些小孔的大小又能做到刚好不会对画面的显示质量造成明显的影响。在家庭影院投影领域，也拥有透声幕，分为编织型和穿孔型两种类别。编织型的幕布能够获得出色的声音表现，而穿孔型则可以拥有更强的画面效果。而由于制造技术上的难度，穿孔型的透声幕较编织型更容易出现干涉条纹(摩尔条纹)，因此穿孔型透声幕的制造要求更为严格。
