H3C

H3CAP配置流程及说明1.硬件准备首先，需要将H3CAP连接到电源，并通过网线将其连接到网络交换机或路由器的LAN口。

确保AP的指示灯正常亮起，表示设备已经成功上电。

2.登录AP打开电脑上的浏览器，输入默认的AP管理IP地址（一般为192.168.1.1）并回车。

出现登录页面后，输入默认的用户名和密码（一般为admin/admin），点击登录按钮进行登录。

3.AP基本设置登录成功后，进入AP的管理界面。

在基本设置中，可以配置AP的基本信息，如AP名称、管理密码、系统时间等。

修改完成后，点击保存按钮进行保存并应用设置。

4.网络配置在网络配置中，可以设置AP的IP地址、子网掩码、网关等网络参数。

根据实际网络环境进行配置，并保存设置。

5.无线配置在无线配置中，可以设置AP的无线参数，包括无线网络名称（SSID）、加密方式、密码、频段等。

根据实际需求进行配置，并保存设置。

6.安全配置在安全配置中，可以设置AP的访问控制列表（ACL），限制特定设备的访问。

也可以启用MAC地址过滤，只允许特定的设备连接到AP。

根据实际需求进行配置，并保存设置。

7.本地用户在本地用户中，可以设置本地用户的用户名和密码，用于登录AP进行管理。

也可以设置用户的权限，限制其对AP的操作。

根据实际需求进行配置，并保存设置。

8.系统工具在系统工具中，可以进行一些系统管理操作，如重启AP、备份AP配置、升级AP固件等。

根据实际需求进行操作。

9.完成配置当以上配置全部完成后，点击保存并应用设置的按钮，使配置生效。

AP会自动重启，并按照新的配置运行。

综上所述，H3CAP的配置流程包括硬件准备、登录AP、基本设置、网络配置、无线配置、安全配置、本地用户、系统工具和完成配置。

通过逐步按照配置步骤进行设置，可以使H3CAP正常工作，提供稳定的无线网络覆盖。

H3C常见故障解决方法建议人手一份H3C是一家著名的网络设备供应商，其产品被广泛应用于企业级网络中。

然而，由于网络环境复杂多变，使用H3C设备时可能会遇到一些常见的故障。

下面是我为大家总结的一些建议解决方法，供参考。

1.网络连接故障：网络连接故障是使用H3C设备时最常见的问题之一、解决此类问题首先要确保网络设备的电源正常工作，并检查网线是否插好。

如果连接问题未解决，可以尝试重新启动设备，或者检查配置文件是否有误。

2.IP地址冲突：IP地址冲突可能导致网络无法正常通信。

解决此类问题，可以使用IP地址管理工具来查找冲突的IP地址，并手动更改不同设备之间的IP地址，以保证唯一性。

3.无线信号覆盖不稳定：无线信号覆盖不稳定可能是由于信号干扰、物理障碍物等原因引起的。

为解决此问题，可以调整设备的信号输出功率，增加无线路由器的数量，或者调整无线信道。

4.网络延迟高：网络延迟高可能会影响网络连接的稳定性。

解决此问题，可以通过增加带宽，优化网络拓扑结构，或者关闭一些非必要的网络连接来减少网络负载。

5.网络安全问题：网络安全问题是企业网络中必须重视的问题之一、为了解决此类问题，可以使用防火墙、入侵检测系统等安全设备来增强网络安全性，同时还需要定期对网络设备进行升级和漏洞修复。

6.路由器配置问题：路由器配置问题可能导致网络无法正常工作。

为解决此问题，可以检查路由器的配置文件是否正确，确保路由表设置正确。

此外，也可以使用日志工具来监控路由器的运行状态，及时发现并解决配置问题。

7. 网络故障排查：当遇到一些复杂的故障时，如网络丢包、突然断网等问题，可以使用一些网络故障排查工具来定位故障的原因。

常用的工具有Ping、Traceroute等，通过这些工具可以追踪网络数据包的传输路径，从而找到故障的位置。

8.配置备份与恢复：在使用H3C设备时，定期备份设备的配置文件至关重要。

这样可以在设备遭遇故障时快速恢复网络服务。

因此，建议用户定期备份设备的配置文件，并将其存储在安全可靠的地方。

H3C配置三层交换机4个步骤详细解析H3C配置三层交换机4个步骤详细解析H3C认证：H3C认证培训体系充分考虑客户不同层次的需求，致力于为全球客户提供全面、专业、权威的网络技术认证培训。

下面是店铺整理的关于H3C配置三层交换机4个步骤详细解析，欢迎大家参考!language-modechinese//切换到中文模式system-view//进入系统视图[H3C]displaycurrent-configuration//显示当前配置三层交换机//以下开始配置三层交换机配置三层交换机第一步：划分VLAN，并描述vlan1description local-s3600//本交换机使用#vlan2description link-to-shanxicentre//陕西省中心#vlan3description link-to-shangjiecentre//商界分中心内部使用#vlan4description link-to-shangdongsuo//商东所#vlan5description link-to-shangnansuo//商南所配置三层交换机第二步：给VLAN划网关#interfaceVlan-interface2description linktoshanxicentreipaddress 10.61.242.110 255.255.255.252//省中心指定广域网关、子网掩码#interfaceVlan-interface3description linktoshangjiecentreipaddress 10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码#interfaceVlan-interface4description linktoshangdongsuoipaddress 10.61.242.113255.255.255.252//商东所广域网关、子网掩码#interfaceVlan-interface5description linktoshangnansuoipaddress 10.61.242.117255.255.255.252//商南所广域网关、子网掩码配置三层交换机第三步：给VLAN指定端口#interfaceEthernet1/0/2//将交换机的端口2指定给省中心使用description linktoshanxicentreport access vlan2#interfaceEthernet1/0/15-24//将交换机的端口15-24指定给分中心内部使用description linktoshangjiecentreport access vlan3#interfaceEthernet1/0/3//将交换机的'端口3指定给商东所使用description linktoshangdongsuoport access vlan4#interfaceEthernet1/0/4//将交换机的端口4指定给商南所使用description linktoshangnansuoportaccessvlan5配置三层交换机第四步：配置路由协议//配静态路由(只用对远端设备配一条路由即可，本地自通)iproute 0.0.0.0 0.0.0.0 10.61.242.109//指定所有网段到商东所的路由//配置三层交换机商东所的反向路由iproute 10.161.134.0 255.255.255.0 10.61.242.114iproute 10.161.135.0 255.255.255.0 10.61.242.114//配置三层交换机商南所的反向路由iproute 10.161.135.0 255.255.255.0 10.61.242.118iproute 10.161.136.0 255.255.255.0 10.61.242.118//省中心配置三层交换机：iproute 10.61.242.0 255.255.255.0 10.61.242.110//商东所242.114和商南所242.118共属的242.0指向分中心网关iproute 10.161.134.0 255.255.255.0 10.61.242.110//分中心内部网段指向分中心网关//iproute 10.161.134.0 255.255.255.0 10.61.242.110//iproute 10.161.135.0 255.255.255.0 10.61.242.110//iproute 10.161.136.0 255.255.255.0 10.61.242.110【H3C配置三层交换机4个步骤详细解析】。

H3C配置SNMP协议协议名称：H3C配置SNMP协议1. 引言本协议旨在详细描述如何配置H3C设备上的SNMP（Simple Network Management Protocol，简单网络管理协议）。

SNMP是一种用于管理和监控网络设备的协议，它允许网络管理员通过网络收集设备的状态信息、配置参数以及执行管理操作。

2. 范围本协议适用于H3C设备上的SNMP配置。

3. 术语定义在本协议中，以下术语定义适用：- SNMP：Simple Network Management Protocol，简单网络管理协议。

- H3C设备：指使用H3C操作系统的网络设备。

4. 配置SNMP协议步骤按照以下步骤配置H3C设备上的SNMP协议：4.1. 启用SNMP服务在H3C设备上执行以下命令以启用SNMP服务：```sysname H3Csnmp-agent```4.2. 配置SNMP团体名在H3C设备上执行以下命令以配置SNMP团体名：```snmp-agent community read public```其中，"public"为团体名，可以根据实际需求进行修改。

4.3. 配置SNMP访问控制在H3C设备上执行以下命令以配置SNMP访问控制：```snmp-agent group v1 default-group read publicsnmp-agent group v2c default-group read publicsnmp-agent target-host trap address udp-domain 192.168.0.1 params securityname public v2c```其中，"192.168.0.1"为接收SNMP Trap的主机IP地址，"public"为团体名，可以根据实际需求进行修改。

4.4. 配置SNMP Trap在H3C设备上执行以下命令以配置SNMP Trap：```snmp-agent trap enablesnmp-agent trap source LoopBack0snmp-agent trap receiver ip-address 192.168.0.1```其中，"192.168.0.1"为接收SNMP Trap的主机IP地址，可以根据实际需求进行修改。

H3C交换机中LI、SI、EI、HI 各型号的区别LI(Lite software Image)表示设备为弱特性版本。

SI (Standard software Image)表示设备为标准版本，包含基础特性。

EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）G，表示上行GBIC接口；P，表示上行SFP接口；T，表示上行RJ45接口；V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；F，表示下行接口为模板板，可插光接口板或电接口板。

主要为兼容3526F，3526EF，3552F等老产品的命名。

当同时存在时，表示上行接口为多种接口类型复合注：Combo端口不在命名中显示。

EI的增强特性有：1、支持基于协议的VLAN；2、支持Voice VLAN；3、支持配置用户IP+MAC地址+端口的组合绑定；4、支持DLDP（Device Link Detection Protocol，设备链路探测协议）；5、支持配置禁止VLAN学习MAC地址；6、支持EAD（Endpoint Admission Defense，端点准入防御）快速部署；7、支持在DHCP Snooping 功能中应用Option82；8、支持基本/高级ACL（S3100-SI 系列交换机上定义的基本/高级ACL 只能用于被上层软件引用的情况，不支持下发到硬件；S3100-EI 系列交换机上定义的ACL 支持被上层软件引用和下发到硬件）；9、支持二层ACL；10、支持QoS Profile ；11、支持SSH1版本；12、支持VLAN Mapping；13、支持BPDU Tunnel；14、支持灵活QinQ；15、支持IPv6地址配置；16、支持基于IPv6 的Ping、Traceroute、TFTP、Telnet 应用；17、支持动态域名解析；18、支持Smart Link；19、支持Monitor Link；20、支持多业务VLAN规划。

H3C命令大全汇总手册网络设备基本连接与调试IP 路由原理实验命令列表配置静态路由目的网段（包括子网长度）及下一跳ip route-static dest-address {mask-length |mask }{interface-typ e interface-number [next-hop-address ]|next-hop-address }显示IP 路由表摘要信息或显示匹配某个目的网段或地址的路由display iprouting-table ip-address [mask |mask-length ]在Windows 系统上查看IP 配置ipconfig使用ACL实验包过滤实验命令列表配置缺省过滤方式packet-filter default deny配置接口的报文过滤功能packet-filter[ipv6|mac]{acl-number|name acl-name}{inbound |outbound}创建ACL并进入相应ACL视图acl[ipv6]{advanced|basic}{acl-number|name acl-name}[mat ch-order{auto|config}]定义一个基本IPv4ACL规则rule[rule-id]{deny|permit}[counting|fragment|logging|s ource{object-group address-group-name|source-address source-wi ldcard|any}|time-range time-range-name|vpn-instance vpn-inst ance-name]定义一个高级IPv4ACL规则rule[rule-id]{deny|permit}protocol[{{ack ack-value|fin fin-value|psh psh-value|rst rst-value|syn syn-value|urg urg-value}|established}|counting|destination{object-group addr ess-group-name|dest-address dest-wildcard|any}|destination-p ort{object-group port-group-name|operator port1[port2]}|{d scp dscp|{precedence precedence|tos tos}}|fragment|icmp-ty pe{icmp-type[icmp-code]|icmp-message}|logging|source{ob ject-group address-group-name|source-address source-wildcard|a ny}|source-port{object-group port-group-name|operator port1 [port2]}|time-range time-range-name|vpn-instance vpn-instanc e-name]显示配置的ACL的信息display acl[ipv6|mac|wlan]{acl-number|all|name acl-name}查看包过滤防火墙的应用情况display packet-filter{interface[interface-type interface-numbe r][inbound|outbound]|zone-pair security[source source-zone -name destination destination-zone-name]}NAT实验命令列表配置地址池nat address-group group-number 在地址池中加入地址address start-addr end-addr 配置地址转换nat outbound acl-number address-group group-number no-pat 配置NAT Servernat server protocol pro-type global global-addr [global-port ]ins ide host-addr [host-port ]查看NAT 会话信息display nat session [source {globalglobal-address |inside insid e-address }][destination dst-address ]HDLC 实验命令列表对广域网的协议进行封装，H3C 路由器的默认封装是PPP link-protocol hdlc。

For personal use only in study and research;1．恢复到出厂设置－>2.连接Trunk端口，设置Vlan1（管理Vlan）的IP地址，确保交换机互联互通－>3.开启所有交换机的Telnet服务－>4.从下至上依次配置Vlan，在三层交换机上配置Vlan接口地址（本Vlan的网关）－>5.在三层交换机上配置服务器Vlan－>6.在三层交换机上配置到汇聚层交换机的端口。

---------------------------------------------------------------------------------------一、初始化Reset save //删除保存配置Reboot //重启二、交换机之间实现互联互通登录３１００，输入如下命令：System-viewInterface vlan-interface 1 //进入默认的VLAN端口，vlan 1Ip address 192.168.1.4 24 //设置本机在VLAN 1 中的IP 地址Quitsave登录５１００，输入如下命令：System-viewInterface vlan-interface 1Ip address 192.168.1.2 24Quitsave登录５６００，输入如下命令：System-viewInterface vlan-interface 1Ip address 192.168.1.1 24Quitsave在３１００上输入：Ping 192.168.1.1Ping 192.168.1.2同理在５１００上也输入：Ping 192.168.1.1Ping 192.168.1.4同理在５６００上也输入：Ping 192.168.1.2Ping 192.168.1.4至此，交换机之间的管理vlan 就可以互相通信。

三、开启TELNET登录３１００，输入如下命令：System-viewUser-interface vty 0 4 //进入用户端口Authenticate-mode scheme //设置认证模式Protocol inbound all //允许telnet 和RSH 访问User privilege level 3 //设置访问级别QuitLocal-user iamcat //创建本地用户Password simple xxxxxx //设置密码Service-type telnet //访问服务类型：telnetLevel 3 //设置授权访问级别QuitSave在５１００或５６００上，即可用telnet 192.168.1.4配置3100交换机。

H3C链路聚合端⼝汇聚是将多个以太⽹端⼝汇聚在⼀起形成⼀个逻辑上的汇聚组，使⽤汇聚服务的上层实体把同⼀汇聚组内的多条物理链路视为⼀条逻辑链路。

端⼝汇聚可以实现流量在汇聚组中各个成员端⼝之间进⾏分担，以增加带宽。

同时，同⼀汇聚组的各个成员端⼝之间彼此动态备份，提⾼了连接可靠性。

基于IEEE802.3ad标准的LACP（Link Aggregation Control Protocol，链路汇聚控制协议）是⼀种实现链路动态汇聚与解汇聚的协议。

LACP协议通过LACPDU（Link Aggregation Control Protocol Data Unit，链路汇聚控制协议数据单元）与对端交互信息。

启动某端⼝的LACP协议后，该端⼝将通过发送LACPDU向对端通告⾃⼰的系统优先级、系统MAC、端⼝优先级、端⼝号和操作Key。

对端接收到这些信息后，将这些信息与其它端⼝所保存的信息⽐较以选择能够汇聚的端⼝，从⽽双⽅可以对端⼝加⼊或退出某个动态汇聚组达成⼀致。

按照汇聚⽅式的不同，端⼝汇聚可以分为三类：⼿⼯汇聚、静态LACP汇聚、动态LACP汇聚。

实验环境：两台H3C E126A，Ethernet1/0/24、Ethernet1/0/23汇聚为⼀条链路。

⼿⼯汇聚：第⼀台交换机的配置：[H3CA]link-aggregation group 10 mode manual[H3CA]interface ethernet 1/0/24[H3CA-Ethernet1/0/24]port link-aggregation group 10Can not specify a loopback-detection enable port as aggregation group member ![H3CA-Ethernet1/0/24]undo loopback-detection enable //关闭掉lookback-detection功能[H3CA-Ethernet1/0/24]port link-aggregation group 10[H3CA-Ethernet1/0/24][H3CA]interface ethernet1/0/23[H3CA-Ethernet1/0/23]undo loopback-detection enable[H3CA-Ethernet1/0/23]port link-aggregation group 10[H3CA-Ethernet1/0/23]第⼆台交换机的配置：[H3CB]link-aggregation group 10 mode manual[H3CB]interface ethernet1/0/24[H3CB-Ethernet1/0/24]undo loopback-detection enable[H3CB-Ethernet1/0/24]port link-aggregation group 10[H3CB-Ethernet1/0/24]interface ethernet1/0/23[H3CB-Ethernet1/0/23]undo loopback-detection enable[H3CB-Ethernet1/0/23]port link-aggregation group 10[H3CB-Ethernet1/0/23]显⽰相关信息：[H3CB]display link-aggregation summary //显⽰摘要信息Aggregation Group Type -- Dynamic, S -- Static , M -- ManualLoadsharing Type: Shar -- Loadsharing, NonS -- Non-LoadsharingActor ID: 0x8000, 000f-e2a8-2defAL AL Partner ID Select Unselect Share MasterID Type Ports Ports Type Port--------------------------------------------------------------------------------10 M none 2 0 Shar Ethernet1/0/23[H3CB][H3CB]display link-aggregation interface ethernet1/0/24 //显⽰接⼝信息Ethernet1/0/24:Selected AggID: 10Local:Port-Priority: 32768, Oper key: 1, Flag: 0x00Remote:System ID: 0x0, 0000-0000-0000Port Number: 0, Port-Priority: 0 , Oper-key: 0, Flag: 0x00[H3CB]display link-aggregation interface ethernet1/0/23Ethernet1/0/23:Selected AggID: 10Local:Port-Priority: 32768, Oper key: 1, Flag: 0x00Remote:System ID: 0x0, 0000-0000-0000Port Number: 0, Port-Priority: 0 , Oper-key: 0, Flag: 0x00[H3CB][H3CB]display link-aggregation verbose //显⽰详细信息Loadsharing Type: Shar -- Loadsharing, NonS -- Non-LoadsharingFlags: A -- LACP_Activity, B -- LACP_timeout, C -- Aggregation,D -- Synchronization,E -- Collecting,F -- Distributing,G -- Defaulted, H -- ExpiredAggregation ID: 10, AggregationType: Manual, Loadsharing Type: Shar Aggregation Description:System ID: 0x8000, 000f-e2a8-2defPort Status: S -- Selected, U -- UnselectedLocal:Port Status Priority Key Flag--------------------------------------------------------------------------------Ethernet1/0/23 S 32768 1 {}Ethernet1/0/24 S 32768 1 {}Remote:Actor Partner Priority Key SystemID Flag--------------------------------------------------------------------------------Ethernet1/0/23 0 0 0 0x0000,0000-0000-0000 {}Ethernet1/0/24 0 0 0 0x0000,0000-0000-0000 {}[H3CB]LACP静态配置及显⽰信息：[H3CA]link-aggregation group 10 mode static[H3CA]interface ethernet1/0/24[H3CA-Ethernet1/0/24]port link-aggregation group 10Can not specify a loopback-detection enable port as aggregation group member ![H3CA-Ethernet1/0/24]undo loopback-detection enable[H3CA-Ethernet1/0/24]port link-aggregation group 10%Apr 1 23:58:48:162 2000 H3CA LAGG/3/PartnerNoLacp:- 1 -LACP is not enabled on the remote end of port Ethernet[H3CA-Ethernet1/0/24]interface ethernet1/0/23[H3CA-Ethernet1/0/23]undo loopback-detection enable[H3CA-Ethernet1/0/23]port link-aggregation group 10[H3CA-Ethernet1/0/23]%Apr 1 23:59:52:016 2000 H3CA LAGG/3/PartnerNoLacp:- 1 -LACP is not enabled on the remote end of port Ethernet1/0/23.[H3CA-Ethernet1/0/23][H3CB]link-aggregation group 10 mode static[H3CB]interface ethernet1/0/24[H3CB-Ethernet1/0/24]undo loopback-detection enable[H3CB-Ethernet1/0/24]port link-aggregation group 10[H3CB-Ethernet1/0/24]interface ethernet1/0/23[H3CB-Ethernet1/0/23]undo loopback-detection enable[H3CB-Ethernet1/0/23]port link-aggregation group 10[H3CB-Ethernet1/0/23]quit[H3CB][H3CA-Ethernet1/0/23]display link-aggregation verboseLoadsharing Type: Shar -- Loadsharing, NonS -- Non-LoadsharingFlags: A -- LACP_Activity, B -- LACP_timeout, C -- Aggregation,D -- Synchronization,E -- Collecting,F -- Distributing,G -- Defaulted, H -- ExpiredAggregation ID: 10, AggregationType: Static, Loadsharing Type: Shar Aggregation Description:System ID: 0x8000, 000f-e286-97bePort Status: S -- Selected, U -- UnselectedLocal:Port Status Priority Key Flag--------------------------------------------------------------------------------Ethernet1/0/23 S 32768 1 {ACDEF}Ethernet1/0/24 S 32768 1 {ACDEF}Remote:Actor Partner Priority Key SystemID Flag--------------------------------------------------------------------------------Ethernet1/0/23 23 32768 1 0x8000,000f-e2a8-2def {ACDEF}Ethernet1/0/24 24 32768 1 0x8000,000f-e2a8-2def {ACDEF}[H3CA-Ethernet1/0/23][H3CA]display link-aggregation summaryAggregation Group Type -- Dynamic, S -- Static , M -- ManualLoadsharing Type: Shar -- Loadsharing, NonS -- Non-LoadsharingActor ID: 0x8000, 000f-e286-97beAL AL Partner ID Select Unselect Share MasterID Type Ports Ports Type Port--------------------------------------------------------------------------------10 S 0x8000,000f-e2a8-2def 2 0 Shar Ethernet1/0/23[H3CA]display link-aggregation interface ethernet1/0/24Ethernet1/0/24:Selected AggID: 10Local:Port-Priority: 32768, Oper key: 1, Flag: 0x3dRemote:System ID: 0x8000, 000f-e2a8-2defPort Number: 24, Port-Priority: 32768 , Oper-key: 1, Flag: 0x3dReceived LACP Packets: 16 packet(s), Illegal: 0 packet(s)Sent LACP Packets: 28 packet(s)[H3CA]LACP动态配置：[H3CA]interface ethernet1/0/24[H3CA-Ethernet1/0/24]lacp enableCan not specify a loopback-detection enable port as aggregation group member ![H3CA-Ethernet1/0/24]undo loopback-detection enable[H3CA-Ethernet1/0/24]lacp enable[H3CA-Ethernet1/0/24]quit%Apr 1 23:58:42:156 2000 H3CA LAGG/3/PartnerNoLacp:- 1 -LACP is not enabled onthe remote end of port Ethernet1/0/24.[H3CA]interface ethernet1/0/23[H3CA-Ethernet1/0/23]undo loopback-detection enable[H3CA-Ethernet1/0/23]lacp enable[H3CA-Ethernet1/0/23]%Apr 1 23:59:27:689 2000 H3CA LAGG/3/PartnerNoLacp:- 1 -LACP is not enabled onthe remote end of port Ethernet1/0/23.[H3CA-Ethernet1/0/23][H3CB]interface ethernet1/0/24[H3CB-Ethernet1/0/24]undo loopback-detection enable[H3CB-Ethernet1/0/24]lacp enable[H3CB-Ethernet1/0/24]interface ethernet1/0/23[H3CB-Ethernet1/0/23]undo loopback-detection enable[H3CB-Ethernet1/0/23]lacp enable[H3CB-Ethernet1/0/23]quit配置关键点：1．同⼀个汇聚组中端⼝的基本配置必须保持⼀致，基本配置主要包括STP、QoS、VLAN、端⼝属性等相关配置；2．对于端⼝环回监测（loopback-detection）特性的相关命令和端⼝汇聚的相关命令，不能同时配置；3．对于配置了mac-address max-mac-count命令的端⼝，不能加⼊到汇聚组中；反之，对于已经加⼊到某个汇聚组中的端⼝，也不能再配置mac-address max-mac-count命令；4．对于使能了MAC地址认证或802.1x的端⼝，不能加⼊到汇聚组中；5．对于镜像⽬的端⼝、远程镜象反射端⼝、不能加⼊到汇聚组中；6．对于配置了⿊洞MAC地址、静态MAC地址或配置了静态ARP的端⼝，不能加⼊到汇聚组中；7．对于配置了MAC地址和IP地址绑定的端⼝，不能加⼊到汇聚组中；8．对于已经配置了端⼝安全（Port-Sercurity）特性相关命令的端⼝，不能加⼊到汇聚组中。

h3c交换机配置命令有哪些交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

那么具体怎么配置呢?h3c交换机配置命令整理分享，需要的朋友可以参考下，希望可以得到帮助华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ;显示flash中配置文件，即下次上电启动时所用的配置文件reset saved-configuration ;檫除旧的配置文件reboot ;交换机重启display version ;显示系统版本信息2、基本配置[Quidway]super password ;修改特权用户密码[Quidway]sysname ;交换机命名[Quidway]interface ethernet 0/1 ;进入接口视图[Quidway]interface vlan x ;进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ;配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ;静态路由=网关3、telnet配置[Quidway]user-interface vty 0 4 ;进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ;设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ;设置口令[S3026-ui-vty0-4]user privilege level 3 ;用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ;配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ;配置端口工作速率[Quidway-Ethernet0/1]flow-control ;配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ;配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ;设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ;激活端口[Quidway-Ethernet0/2]quit ;退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ;创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。

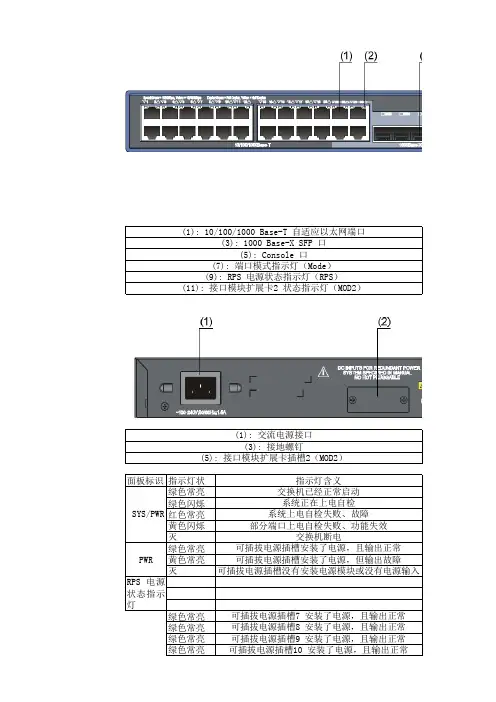

面板标识指示灯状绿色常亮绿色闪烁红色常亮黄色闪烁灭绿色常亮黄色常亮灭绿色常亮绿色常亮绿色常亮绿色常亮(1): 10/100/1000 Base-T 自适应以太网端口(3): 1000 Base-X SFP 口(5): Console 口(7): 端口模式指示灯（Mode）(9): RPS 电源状态指示灯（RPS）(11): 接口模块扩展卡2 状态指示灯（MOD2）指示灯含义(1): 交流电源接口(3): 接地螺钉(5): 接口模块扩展卡插槽2（MOD2）SYS/PWR 交换机已经正常启动系统正在上电自检系统上电自检失败、故障部分端口上电自检失败、功能失效交换机断电可插拔电源插槽安装了电源，且输出正常可插拔电源插槽安装了电源，但输出故障可插拔电源插槽没有安装电源模块或没有电源输入可插拔电源插槽7 安装了电源，且输出正常可插拔电源插槽8 安装了电源，且输出正常可插拔电源插槽9 安装了电源，且输出正常可插拔电源插槽10 安装了电源，且输出正常PWR RPS 电源状态指示灯绿色常亮绿色常亮绿色常亮绿色常亮绿色常亮绿色常亮绿色常亮绿色常亮绿色常亮绿色常亮绿色常亮绿色常亮可插拔电源插槽15 安装了电源，且输出正常可插拔电源插槽16 安装了电源，且输出正常可插拔电源插槽17 安装了电源，且输出正常可插拔电源插槽11 安装了电源，且输出正常可插拔电源插槽12 安装了电源，且输出正常可插拔电源插槽13 安装了电源，且输出正常可插拔电源插槽14 安装了电源，且输出正常可插拔电源插槽18 安装了电源，且输出正常可插拔电源插槽19 安装了电源，且输出正常可插拔电源插槽20 安装了电源，且输出正常可插拔电源插槽21 安装了电源，且输出正常可插拔电源插槽22 安装了电源，且输出正常(2): 10/100/1000 Base-T 自适应以太网端口状态指示灯(4): SFP 口状态指示灯(6): 七段数码指示灯(8): 系统状态指示灯（PWR）(10): 接口模块扩展卡1 状态指示灯（MOD1）(12): 端口状态指示灯模式切换按钮(2): RPS 电源接口（带保护面板）(4): 接口模块扩展卡插槽1（MOD1）。
