1 计 量 标 准 技 术 报 告 计 量 标 准 名 称 二等铂电阻温度计标准装置 计 量 标 准负责人 建标单位名称(公章) 填 写 日 期 2016 .1 2

目 录 一、建立计量标准的目的…………………………………………………………..( 1 ) 二、计量标准的工作原理及其组成………………………………………………..( 1 ) 三、计量标准器及主要配套设备…………………………………………………..( 2 ) 四、计量标准的主要技术指标……………………………………………………..( 3 ) 五、环境条件………………………………………………………………………..( 3 ) 六、计量标准的量值溯源和传递框图……………………………………………..( 4 ) 七、计量标准的重复性试验………………………………………………………..( 5 ) 八、计量标准的稳定性考核………………………………………………………..( 6 ) 九、检定或校准结果的测量不确定度评定……………………………………....( 7 ) 十、检定或校准结果的验证………………………………………………………( 19 ) 十一、结论…………………………………………………………………………( 20 ) 十二、附加说明……………………………………………………………………( 20 ) 3

一、建立计量标准的目的 随着国民经济的快速发展，工作用热电阻在测温领域的运用，越来越广泛，为了适应社会发展的需要，满足我所的溯源需求，进一步开拓所新的业务，有必要在所建立工作用热电阻检定装置，严格按检定规程要求进行工作用热电阻的检定工作，规范检定行为。同时，我所已经具有满足工作用热电阻检定规程要求的环境条件、设施、标准仪器及配套设备，符合开展工作用热电阻检定工作的条件，具备开展工作用热电阻检定工作的能力。本检定装置的建立可覆盖测量范围在（-30～300）℃的工作用热电阻的检定。

二、计量标准的工作原理及其组成

组成： 1-----标准铂电阻温度计 2-----被检热电阻温度计 3-----恒温油槽 4-----转换开关 5-----电测仪器 工作原理：该标准装置采用比较法进行检定，即将二等标准铂电阻温度计与热电阻同时插入冰点或恒温槽中，待温度稳定后，通过测量标准与被检的值，由标准算出实际温度，然后通

过公式计算得出被检的实际值tR。 4

三、计量标准器及主要配套设备 计 量 标 准 器

名称 型号 测量范围 不确定度 或准确度等级或最大允许误差 制造厂及 出厂编号 检定或 校准机构 检定周 期或复 校间隔

标准铂电阻 温度计 WZPB-2 （0~419.527）℃ 二等

昆明大方自动控

制科技有限公司 150965 中国测试技术研究院 二年

主 要 配 套 设 备

标准油槽 DTS-300 （70～300）℃ 均匀性：水平温差≤0.01℃垂直温差均≤0.02℃ 波动度：±0.019℃ /10min 泰安德图自动化仪器有限公司 DY-1533 山东计量院 一年 制冷恒温槽 DTS-20 （-20～100）℃ 均匀性：水平温差、垂直温差均≤0.01℃ 波动度：±0.01℃ /15min 泰安德图自动化仪器有限公司 DS20-1530 山东计量院 一年 数字多用表 2010 （0-1000）Ω 50ppm×R+2ppm×F KEITHLEY 4014562 山东计量院 一年 热工仪表自动检定系统 DTZ-01 / U=0.1uV k=2 泰安德图自动化仪器有限公司

DZ0115117

山东计量

院 一年

绝缘电阻表 ZC25-3 （0-500）MW 10级 浙江正泰 无号 山东计量院 一年 5

四、计量标准的主要技术指标 该项标准装置的主要技术指标 1. 二等标准铂电阻温度计准确度等级：0℃:U=55mK,k=2, 100℃:U=75mK,k=2 2. 测量范围：（0～300）℃

五、环境条件 序号 项 目 要 求 实际情况 结 论 1 温 度 （20±5）℃ 22℃ 合格

2 湿 度 （30%-80%）RH 56%RH 合格 6

六、计量标准的量值溯源和传递框图 上 级 社 会 公 用 计 量 标 准

本 单 位 计 量 标 准 器 具

工 作 用 计 量 器 具 直接比较法 计量标准名称：一等铂电阻温度计 不确定度或准确度等级或最大允许误差：一等 保存机构：山东省计量科学研究院 计量标准名称：二等铂电阻温度计 测量范围：（0~300）℃ 不确定度或准确度等级或最大允许误差： 0℃:U=55mK,k=2, 100℃:U=75mK,k=2 直接比较法 计量器具名称：工业铂、铜热电阻 测量范围：（0~300）℃ 准确度等级或最大允许误差：B级 7

七、计量标准的重复性试验 在检定装置正常工作条件下，使用二等标准铂电阻温度计，对一支被检铂电阻，分度值Pt100，在100℃点上等精度重复测量10次，得到以下一组数据： 试验时间 测量值 测量次数 2016年2月23日 xxi 

2

ixx

1 138.604 - 0.0024 5.76×6.10-6

2 138. 607 0.0006 3.6×10-6

3 138. 610 0.0036 12.96×10-6

4 138. 605 - 0.0016 2.56×10-6

5 138. 610 0.0036 12.96×10-6

6 138. 605 - 0.0014 1.96×10-6

7 138. 605 - 0.0014 1.96×10-6

8 138.608 0.0016 2.56×10-6

9 138. 602 - 0.0044 19.36×10-6

10 138. 608 0.0016 2.56×10-6

X 138. 6064 ∑2

ixx 66.24×10-6

S = 1nxx2n1ii）（ = 0.003℃ 该标准装置测量重复性为0.003℃，小于标准装置合成标准不确定度（0.029℃） 该标准装置的测量重复性符合《计量标准考核规范》的要求。 注：已建计量标准，至少每年进行一次重复性试验，测得的重复性应满足检定或校准结果的测量不确定度的要求。 8

八、计量标准的稳定性考核 在标准装置正常工作条件下，使用二等铂电阻温度计，对一支被检铂电阻，分度值 Pt100，在100℃点上等精度重复测量10次，每月测量一次，连续测量4月，得到以下一组数据： 考核时间 测量值 测量次数 2016年1月05日 2016年2月10日 2016年3月15日 2016年4月23日

1 138.5439 138.5452 138.5437 138.5426 2 138.5446 138.5460 138.5435 138.5428 3 138.5454 138.5456 138.5435 138.5430 4 138.5440 138.5451 138.5434 138.5424 5 138.5436 138.5449 138.5439 138.5424 6 138.5439 138.5454 138.5442 138.5428 7 138.5440 138.5451 138.5448 138.5431 8 138.5445 138.5465 138.5442 138.5434 9 138.5451 138.5442 138.5437 138.5442 10 138.5442 138.5431 138.5431 138.5431 yi 138.54432 138.54511 138.54380 138.54298

变化量

maxminyy- 0.00203

该标准装置测量稳定性最大差值为0.00203Ω/0.379=0.005℃，小于标准装置扩展不确定度（0.058℃），该标准装置的测量稳定性符合《计量标准考核规范》的要求。

注：若计量标准在使用中采用标称值或示值，则稳定性应小于计量标准的最大允许误差的绝对值；如加修正值使用，则应小于修正值的扩展不确定度。 9

九、检定或校准结果的测量不确定度评定 E.1 被测对象 铂热电阻Pt100。AA级（或A级、B级及C级），测量点：0℃和100℃，允许偏差见表E.1。 表E.1 允许偏差 检定点 /℃ 允许偏差/℃

AA A B C 0 ±0.10 ±0.15 ±0.30 ±0.6 100 ±0.27 ±0.35 ±0.80 ±1.6

E.2 测量标准 E.2.1 二等标准铂电阻温度计 二等标准铂电阻温度计证书给出的参数见表E.2。 表E.2 表二等标准铂电阻证书给出的（及推算出的）参数 t Wst d Wst/dt

0℃ 0.999968 0.0039898 100℃ 1.392727 0.003870 0 Rtp=24.8437Ω

E.2.2 电测设备 HY2003A热电阻测量仪，测量范围（0~220）Ω，分辨力0.1mΩ，MPE：±（0.01%读数+1.0mΩ）。 E.3 测量方法 用比较法进行测量。将二等标准铂电阻温度计与被检铂热电阻同时插入冰点和100℃的恒温槽中待温度稳定后通过测量标准与被检的值，由标准算出实际温度然后通过公式计算得出被检的实际值R'0和R'100。 E.4 数学模型

合集下载

iec 60751标准

iec 60751标准

iec 60751标准IEC 60751是一种常见的热电阻测试标准，它定义了热电阻（RTD）的电气性能和温度/电阻特性的要求。

该标准主要用于测试和评估热电阻在各种温度下的性能表现，以确保它们能够满足设计要求并安全运行。

IEC 60751标准的主要内容：1.概述：该标准提供了对热电阻（RTD）的基本要求和测试方法，以确保它们能够在各种温度下正常运行。

2.范围：该标准适用于所有类型的热电阻，包括铜线RTD、镍合金RTD、铂RTD等。

3.要求：IEC 60751标准对热电阻的电气性能和温度/电阻特性提出了具体要求。

例如，热电阻的电阻值必须在一定的温度范围内保持稳定，并且其电阻值的变化率必须符合标准规定。

此外，热电阻的线性度、灵敏度、电气转换等参数也必须满足标准要求。

4.测试方法：IEC 60751标准详细描述了热电阻的测试方法。

这些测试包括在各种温度下的电阻测量、线性度测试、灵敏度测试、电气转换测试等。

测试过程中需要使用标准化的测试设备和方法，以确保测试结果的准确性和可靠性。

5.报告：测试完成后，测试机构必须提供完整的测试报告，报告中包括测试数据、分析结果以及符合或不符合标准的结论。

使用IEC 60751标准进行热电阻测试的意义：1.确保热电阻的电气性能和温度/电阻特性符合设计要求，以保证设备的正常运行。

2.评估热电阻在不同温度下的性能表现，为设备制造商和用户提供可靠的依据。

3.提高设备的安全性和可靠性，避免因热电阻故障导致的意外事故。

4.促进热电阻技术的进步和发展，提高其性能和可靠性。

总之，IEC 60751标准是热电阻测试领域的重要标准之一，它提供了对热电阻的基本要求和测试方法，以确保它们能够满足设计要求并安全运行。

对于设备制造商和用户来说，了解和应用这一标准具有重要意义。

热敏电阻报告

热敏电阻报告


NTC负温度系数热敏电阻温度范围 负温度系数热敏电阻温度范围 它的测量范围一般为-10～+300℃，也 可做到-200～+10℃，甚至可用于+300～ +1200℃环境中作测温用． 负温度系数热敏电阻器温度计的精度 可以达到0.1℃，感温时间可少至10s以下． 它不仅适用于粮仓测温仪，同时也可应用 于食品储存、医药卫生、科学种田、海洋 、深井、高空、冰川等方面的温度测量．
应用
1.温度补偿用、限流用PTC热敏电阻器
2.MZ2型节能灯软启动用热敏电阻器 型节能灯软启动用热敏电阻器 MZ2型节能灯软启动用热敏电阻器外形及接 线原理图分别见下两图.
3.加热用 加热用PTC热敏电阻器 加热用 热敏电阻器 加热用PTC热敏电阻器用作加热元件，具有 发热功率大、老化性能好、耐电压高及使 用寿命长等特点。该类产品可用作暖风机、 卷发器、驱蚊器及各种小型加热器的自控 加热元件。
3.按受热方式分类 热敏电阻器按其受热方式 可分为直热式热敏电阻和旁热式热敏电阻 器(间热式热敏电阻)。
4．按温度特性分类 热敏电阻器按其温变（温 度变化）特性可分为正温度系数（PTC）热 敏电阻器和负温度系数（NTC）热敏电阻器。
特性与技术参数
基本特性
热敏电阻的电阻－温度特性可近似地用 下式表示：R=R0exp{B(1/T-1/T0)} R:温度T(K)时的电阻值、Ro:温度T0、 (K)时的电阻值、B:B值为T(K)=t(℃)+273.15。 实际上，热敏电阻的B值并非是恒定的， 其变化大小因材料构成而异，最大甚至可 达5K/°C。
4消磁 消磁PTC热敏电阻器 消磁 热敏电阻器 消磁PTC热敏电阻器适用于彩色电视机消磁 电路。该产品具有耐压高、残余电流小、 功耗低、使用寿命长、阻燃外壳及使用安 全可靠等特点。
工业用热电阻检定报告

工业用热电阻检定报告

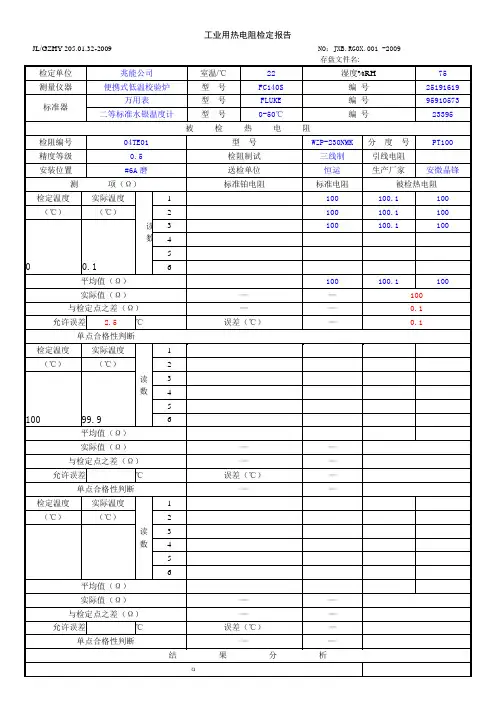

工业用热电阻检定报告JL/GZHY 205.01.32-2009 NO：JXB.RG0X.001 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.002 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.003 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.004 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.005 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.006 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.007 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.008 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.009 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.010 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.011 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.012 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.013 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.014 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.015 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.016 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.017 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.018 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.019 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.020 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.0212009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.022 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.023-2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.024-2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.025 -2009审核：检定日期： 检定： 检定日期：JL/GZHY 205.01.32-2009 NO ：JXB.RG0X.026 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.027 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.028 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.029 -2009审核：检定日期：检定：检定日期：JL/GZHY 205.01.32-2009 NO：JXB.RG0X.030 -2009审核：检定日期：检定：检定日期：。

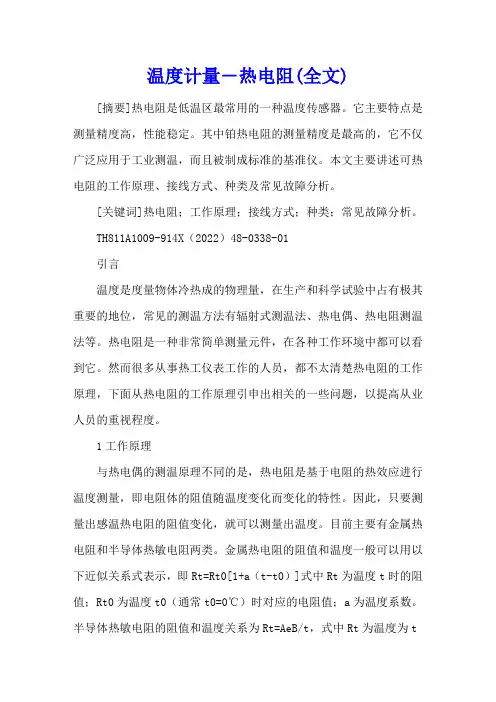

温度计量―热电阻(全文)
