电梯井操作平台

  • 格式：doc
  • 大小：166.00 KB
  • 文档页数：11

__________________________________________________ __________________________________________________ 目 录

附图：操作平台平面图 __________________________________________________

__________________________________________________ 一、编制依据

1．1合同 序号 类 别 名 称 合同号 签订日期 1 工程合同 云中盛景商住小区北区工程施工合同 / 2013.10

1．2施工组织设计 施工组织设计 编制单位 编制日期 云中盛景商住小区北区工程施工组织设计 技术部 2013.10

1．3施工图 云中盛景商住小区北区工程施工图纸。 1．4主要规程、规范、标准 类 别 名 称 编 号 国家 直缝电焊钢管 GB/T13973-2008 国家 碳素结构钢 GB/T700-2006 国家 钢管脚手架扣件 GB15831 国家 建筑结构荷载规范 GBJ50009-2001 国家 建筑地基基础设计规范 GB50007-2011 国家 地基与基础工程施工及验收规范 GBJ202-83 国家 金属拉伸试验方法 GB228-87 行业 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2011 行业 建筑施工安全检查评分标准 JGJ59-2011 __________________________________________________ __________________________________________________ 行业 建筑施工高处作业安全技术规范 JGJ80-91

1．5主要法规 类别 名 称 编 号 国家 建设工程质量管理条例 国务院令（第279号） 工程建设标准强制性条文（房屋建筑部分） 2009版

二、工程概况

本工程为内蒙古创业置业有限责任公司投资开发的住宅小区，位于呼和浩特市赛罕区，东至金达路、南至惠风街、西至喇嘛营路、北至保全庄街，该工程包括1#-7#楼，其中1#、2#、5#楼地下二层地上十八层，3#、4#楼地下二层地上二十四层，6#、7#楼地下二层地上四层复式楼，车库为地下一层，总面积11.87万平方米。结构形式为现浇混凝土剪力墙结构，设计用途为民用住宅楼。

2.1、总体概况

序号 项 目 内 容 1 工程名称 云中盛景商住小区北区工程 2 工程地址 呼和浩特市赛罕区，东至金达路、南至惠风街、西至喇嘛营路、北至保全庄街

3 建设单位 内蒙古创业置业有限责任公司 4 设计单位 内蒙古筑友建筑设计咨询有限责任公司 5 监理单位 内蒙古承兴建设监理有限责任公司 6 施工单位 江苏省苏中建设集团股份有限公司 7 监督单位 呼和浩特市质量监督站

8 施工范围 土建、水暖电、初装修、消防、弱电预埋、建筑智能化设备安装、电梯安装、室外及配套、各种管线的预留预埋

9 投资性质 自筹资金 __________________________________________________ __________________________________________________ 10 承包方式 总价承包 11 工程性质 住宅小区 12 合同质量目标 单位工程：合格；争创呼和浩特市优质工程 13 工期目标 计划2013年9月30日开工，2015年10月5 日竣工

14 安全文明目标 符合国家安全要求；争创呼和浩特市安全文明工地

2.2、建筑设计概况 序号 项目 内 容 1 建筑 功能 住宅、地下车库

2 建筑 特点

1#楼14688㎡ （十八层）、2#楼16668㎡（十八层）、3#楼16080㎡

（二十四层）、4#楼20112㎡（二十四层）、5#楼13230㎡（十八层）、6#楼3300㎡（ 四层）、7#楼4400㎡（四层）、地下室部分30200㎡，总面积11.87万平方米。

3 层 数 3#、4#楼地下2层，地上24层 1#、2#、5#地下2层，地上18层

4 层 高 （m） B02-B01 F01-F23 F24

3 3 3

5 标高 (m)

±0.00 室内外高差 最大基坑深度 建筑物檐高高度

1056.00m 0.65 4.9 73.35

6 建筑防火

地下 耐火等级一级

地上 耐火等级二级

7 外墙保温 挤塑保温板 8 外 外墙装修 外墙涂料 __________________________________________________ __________________________________________________ 装 修 门窗工程 断桥铝合金框料、中空玻璃

9 室 内 装 修

顶棚工程 耐水腻子 地面工程 总包只做到混凝土楼地面和水泥地面完成 内墙装修 总包合同只做到耐水腻子 楼梯 防滑地砖楼面 电梯厅 花岗岩 管井、地下室 水泥楼面

10 防水 工程

屋面防水 3mm+4mm厚SBS改性沥青防水卷材 阳台、厨房、厕浴间 1.5厚聚胺酯防水涂料 地下室防水 刚性自防水 屋面防水等级 II级

2.2、结构设计概况 序号 项 目 内 容

结构形式 基础结构形式 主楼筏板基础，车库独立基础 结构形式 现浇钢筋混凝土剪力墙结构、框架结构 屋盖结构形式 现浇钢筋混凝土平面屋盖楼板、局部坡

屋面、框架梁板

土质、水位 土质情况 基础持力层为砾砂层，场地土对混凝土结构存在微腐蚀性

地下水位 高程为1044.63～1046.10m

地下水水质 对基础混凝土无腐蚀性 建筑物地基 地基承载力 260Kpa __________________________________________________ __________________________________________________ 地下防水 结构自防水 P6 材料防水 SBS弹性体改性沥青防水卷材

5 混凝土 强度等级

C15 基础垫层 C25 二次结构及其他附属构件 C35 P6 地下室基础梁板 C35 P6 地下室外墙 C35 地下室内墙柱；一层至五层顶 C30 五层以上 6 设防烈度 8度 7 抗震等级 剪力墙、框架 剪力墙二级；框架三级

8 钢筋类别 HPB300 6.5、8、10 HRB335 12、14、16、18、20、22、25 HRB400 8、10、12、14、16、18、20、22、25

9 钢筋接头 形 式

等强直螺纹 基础钢筋 （Ⅰ级接头） Φ＞14的钢筋 （Ⅰ级接头） 电渣压力焊 Φ12～14的钢筋 （竖向） 绑扎搭接 Φ＜12的钢筋

10 结构断面 尺寸(mm) 墙体厚度 200、250、300

11 结构断面 尺寸(mm)

楼板厚度 筏板：1200、800其他：100、120、180、200 梁截面尺寸 200×350、200×400、250×500、 300×400、300×500、300×600、300×800、300×900、300×1000、300×1200、

柱截面尺寸 500×500、700×700、800×800、1000×1000 __________________________________________________

__________________________________________________ 12 楼梯、坡道结构形式

楼梯结构形式 混凝土板式

坡道结构形式 混凝土板式

13 结构混凝土预防碱集料反应管理类别及有害物质环境质量要求 本工程地下室为二类工程，要求混凝土中碱含量不超过3kg/m3 14 建筑沉降 观 测 沉降观测委托专业公司进行 15 二次维护 结 构 陶粒混凝土空心砌块

三、搭设原理

利用三角形的稳定原理，制作操作平台。利用简体砼侧壁不变形，斜撑槽钢下端支撑在下层电梯井门洞处得楼层板上，上端斜依在门洞对面的砼板墙上。当受力时，槽钢下端有下滑的趋势，只要阻止槽钢的下端的下滑，即可制止操作平台的下沉。从而利用这一原理，安置操作平台。

四、施工准备 4.1材料准备 16#槽钢，7#角铁、8#铅丝、ф14钢筋、5cm厚木板，其材料性应符合现行标准。 __________________________________________________ __________________________________________________ 其他材料：用于绑扎、连接、围护等作用的其他材料均应符合国家标准或规范定。 制作平台前应对进场的材料及进行严格检查，符合要求后才能使用。 4.2、人员准备 本工程配置专业焊工1人，工长及技术人员各1人。

五、安全注意事项 5.1作平台每次安装，必须派专人检查斜撑槽钢下端必须伸过门洞砼边不少于10cm。 5.2安装过程中，必须等操作平台安稳后，才能将塔吊的吊绳卸除。 5.3每次提升操作平台，必须清除平台上的各种料具。

六、平台制作 6.1、工艺流程 原材校正----号料-------气割----零件平直----边缘加工----半成品堆放----拼装----焊接----矫正 6.2、焊接前，检查核对材料,在材料上划出切割位置,标出零件编号。根据井筒的尺寸以小于井筒尺寸5cm下料,下料用氧割。 6.3、焊接采用电弧焊，为防止空气侵入焊接区域而产生裂纹或气孔，应采用短弧焊。焊接过程中，热影响区在高温停留时间不宜过长，以

合集下载

电梯井操作平台施工方案方案

电梯井操作平台施工方案方案

目录一、编制依据 (1)二、工程概况 (1)2.1基本概况 (1)2.2建设设计概况 (1)2.3裙房部分电梯井概况 (1)2.4塔楼核心筒电梯井概况 (2)三、施工准备 (4)3.1材料准备 (4)3.2人员准备 (4)四、施工方法 (5)4.1裙楼电梯井操作平台 (5)4.2核心筒电梯井操作平台 (7)五技术质量保证措施 (9)5.1质量检查 (9)5.2材料质量标准 (10)六、施工安全注意事项 (10)七、平台计算 (11)一、编制依据1、香港华艺设计顾问（深圳）有限公司提供的图纸及变更2、《建筑结构荷载规范》（GB 50009—2012）3、《建筑施工手册》（第五版）4、《钢结构设计规范》（GB 50017—2011）5、《建筑施工高处作业安全技术规范》（JGJ80—91）6、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）二、工程概况2.1基本概况工程名称商业（二期）工程地址沈阳市皇姑区塔湾街与昆山西路交接处建设单位沈阳中海兴业房地产开发有限公司设计单位香港华艺设计顾问（深圳）有限公司监理单位沈阳新佳城工程管理有限公司施工单位中国建筑一局（集团）有限公司2.2建筑设计概况总建筑面积124510.32㎡地上建筑面积107998.08㎡地下建筑面积16512.24 建筑用途商场、办公占地面积12744.11㎡地上层数3层/25层地下层数2层层数标高层高层数标高层高层数标高层高层数标高层高-2 -8.6 4m 7 25.6 3.9m 15 56.8 3.9m 23 88 3.9m -1 -4.6 4.5m 8 29.5 3.9m 16 60.7 3.9m 24 91.9 3.9m1 -0.1 4.85m 9 33.4 3.9m 17 64.6 3.9m 25 95.8 4m2 4.75 4.4m 10 37.3 3.9m 18 68.5 3.9m 屋面99.8 3.9m3 9.15 4.75m 11 41.2 3.9m 19 72.4 3.9m 机房103.7 3m4 13.9 3.9m 12 45.1 3.9m 20 76.3 3.9m 屋架106.75 17.8 3.9m 13 49 3.9m 21 80.2 3.9m6 21.7 3.9m 14 52.9 3.9m 22 84.1 3.9m2.3结构概况2.3.1裙房部分电梯井概况工程裙楼部分共有7个电梯井洞，编号依次为1#、2#、3#、12a#、12b#、12c#、12d#。

电梯井内操作平台施工方案

电梯井内操作平台施工方案

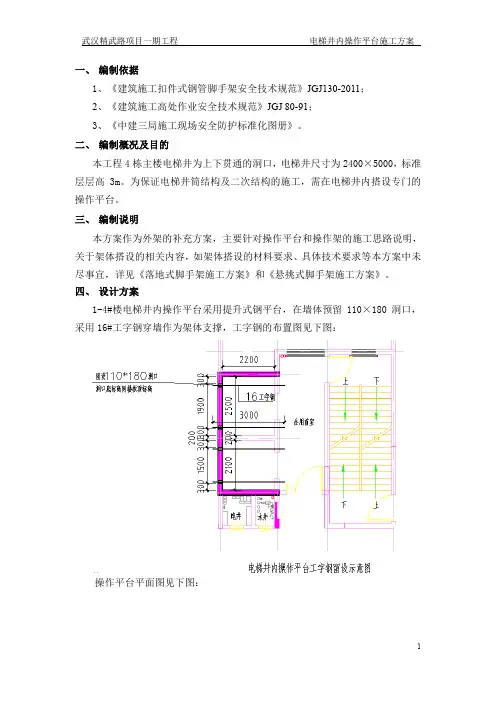

一、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；2、《建筑施工高处作业安全技术规范》JGJ 80-91；3、《中建三局施工现场安全防护标准化图册》。

二、编制概况及目的本工程4栋主楼电梯井为上下贯通的洞口，电梯井尺寸为2400×5000，标准层层高3m。

为保证电梯井筒结构及二次结构的施工，需在电梯井内搭设专门的操作平台。

三、编制说明本方案作为外架的补充方案，主要针对操作平台和操作架的施工思路说明，关于架体搭设的相关内容，如架体搭设的材料要求、具体技术要求等本方案中未尽事宜，详见《落地式脚手架施工方案》和《悬挑式脚手架施工方案》。

四、设计方案1-4#楼电梯井内操作平台采用提升式钢平台，在墙体预留110×180洞口，采用16#工字钢穿墙作为架体支撑，工字钢的布置图见下图：操作平台平面图见下图：钢平台的主梁、次梁的布置见下图：主梁采用4根14#槽钢分两组背靠背焊接,次梁采用10#槽钢,平台板采用4mm 厚花纹钢板进行焊接。

平台上部焊接4根Φ60钢管套管，操作架立杆固定在套管内采用螺杆进行连接。

操作架离结构边300，立杆间距不大于1200（横向间距同操作平台主梁间距，如上图所示），水平杆步距1500，架体外侧设置剪刀撑。

操作平台的剖面图见下图：在钢平台上铺设50×100木方，上铺模板进行封闭或张挂安全平网防护，具体见下图：电梯井防护五、安全施工保证措施1、架体搭设的安全技术措施（1）作业人员必须佩戴安全帽，高处作业人员同时要系好安全带。

（2）架体上的材料及时清理，避免坠物伤人。

（3）不得从高处随意抛掷物体以免伤人。

（4）定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。

2、脚手架拆除的安全技术措施（1）脚手架搭拆人员必须是经过考核的专业架子工，并持证上岗。

（2）拆除时应划出作业区，周围设绳绑围栏或树立警示标志，地面设专人围护，禁止非作业人员进入。

电梯井操作平台施工方案

电梯井操作平台施工方案

电梯井操作平台施工方案编制人：校对人：审核人：审批人：目录一、工程概况1、各方主体概况1项目名称：2建设单位：3设计单位：4监理单位：5勘察单位：6施工单位：2、工程基本概况3、电梯井概况1、5-12楼电梯井,为了保证电梯井道内施工人员的安全施工,拟在电梯井内搭设操作平台,以便于施工,故编此施工方案;具体尺寸如下：2、2层以上采用定型化三角槽钢平台,三角槽钢平台随楼层上升二、编制依据1)建筑施工扣件式钢管脚手架安全技术规范 JGJ130-20112)建筑施工手册第4版扣件式钢管梁板模板支撑架的稳定计算3)钢结构设计规范GB50017-2014中国建筑工业出版社；4)建筑结构荷载规范GB50009-2012中国建筑工业出版社；5)混凝土结构设计规范GB50010-2010中国建筑工业出版社；6)建筑施工安全检查标准JGJ59-2011中国建筑工业出版社；7)建设部87号文件8)石狮国宾壹号院项目施工图三、落地式钢管平台搭设1、现场准备井架搭设前应对电梯基坑内杂物清理干净,并对基底污水排除干净,且对场地进行平整,以便井架的搭设;2、材料准备1、Φ48×钢管,其质量应该符合现行国家标准碳素结构钢GB/T700中Q235-A钢的规定;2、直角扣件、旋转扣件、对接扣件等扣件,应采用可锻铸铁制作的扣件,其材质应符合现行国家标准钢管脚手架扣件GB15831的规定；且在螺栓拧紧扭力矩达到65N·m时,不得发生破坏;3、架体搭设方法1、负1层至2层采用落地式井架搭设,其架体搭设平面布置：架体立杆横向间距,纵向间距,步距不得大于,井道内架体水平杆每间隔一个步距采用顶托及木方与墙面顶紧;架体具体平面布置图如下:架体平面布置图操作平台2、在2层楼面电梯洞口位置采用钢管、方木、模板进行施工平台搭设,具体平面布置图如下：1、水平钢管作为主梁进行支撑,两个方向各设置两根;2、架体搭设步距不得大于,且每隔一个步距采用顶托及木方与墙面顶紧,保证结构的整体稳定性;3、在钢管上间距100mm铺设4090方木;4、在方木上铺设15mm模板,模板与方木用钉子与方木固定牢固;5、架体搭设完成后,需按照每隔一层一道软防护和一道硬防护进行安全防护的搭设;四、落地式钢管平台的拆除1、拆除前应认真听取工长与安全员的安全技术交底;2、拆除前应全面检查井架的扣件连接、连墙件、支撑体系是否符合构造要求;3、应清除井架上杂物与楼面障碍物;4、拆除作业必须由上而下逐层进行,严禁上下同时作业;5、拆除时要统一指挥,上下呼应,动作协调,当解开与另一人有关的扣件时,应先通知对方,以防坠落;6、拆除作业人员必须佩戴安全帽,系安全带,穿软底鞋;7、拆除时如有供电线路,要采取隔离措施严禁架杆接触电线;8、所有拆除物件严禁拆除抛掷到地面;五、三角形槽钢操作平台1、材料用量材料用量表材料部门要根据现场计划提前作好材料进场准备工作,做到及时进场;2、施工方法1、电梯井平台采用三角式支撑操作平台,吊环采用φ20未经冷拉Ⅰ级钢与平台支撑上槽钢焊接;平台支撑采用8槽钢焊接成三角形;2、电梯井道尺寸为×,此尺寸为结构净空尺寸,平台加工尺寸应在此尺寸基础上每边各减小25mm制作,平台四周采用∠50505等边角钢焊在平台四边的槽钢上,固定此操作平台上的木板;3、电梯井平台,与结构墙体距离为25mm,平台上满3mm厚防滑钢板;4、操作平台角钢与支撑槽钢焊接;焊缝要饱满,达到二级焊缝标准;3、支撑槽钢与墙体连接主体施工时,待下部已经施工完成的砼达到上人强度时,将平台用塔吊慢慢吊入电梯井道,三角支撑下部带短槽钢支撑的一端要在电梯井门一侧,待短槽钢支撑卡住电梯门洞下边缘时,在短槽钢的焊接钢管上连接横向钢管,并固定在电梯井门洞臂上;4、安装与提升常温施工时,砼强度达到后方可进行平台支搭;1、设备夹层电梯井墙体模板拆除后,待混凝土强度满足要求后即可安装平台;2、用塔吊整体向上提升电梯井平台;首先在起升电梯井之前,将所有障碍物排除如模板、拉结、安全网、保险卡等,塔吊挂勾用逮子绳和卡环挂在平台四角结点处,使架子起升后平稳;塔吊使钢丝绳绷紧、调对方向后,拆除井口横向钢管,将平台提升到上一层；安装好横向固定钢管,方可卸塔吊吊钩;5、质量标准及要求1、材料要求①、角钢：50505㎜等边角钢,角钢应平直光滑,无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;角钢应有产品合格证,必须涂有防锈漆并严禁打孔;②、槽钢：槽钢为8,应平直光滑,无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;槽钢应有产品合格证,必须涂有防锈漆并严禁打孔;③、木脚手板：采用杉木或松木制作,其长度为2~6m,厚度不小于5cm,宽度不小于200cm,不得使用有腐朽、裂缝、斜纹及大横透节的板材;两端头应设直径为4mm的镀锌钢丝箍两道;④、安全网：大眼网必须采用正规厂家生产的合格品,有关证件齐全;2、检查验收阶段①、电梯井平台安装前；②、作业层上施加荷载前；③、每层提升完毕后；3、检查验收依据①、高处作业吊篮安全规则JGJ5027-92；②、电梯井平台施工方案及变更文件；③、技术交底文件;4、定期检查项目①、槽钢横梁及平台的变形是否符合要求；②、平台构件的焊缝是否有开裂,钢丝绳连接是否牢固；③、卡扣是否松动；④、安全防护措施是否符合要求；⑤、是否超载;六、电梯井道防护1、电梯井道硬防护每隔1层一设置,垂直高度控制在米以内为宜,最大不超过10米;2、在电梯井道内沿纵向设置固定角钢支架,支架长度小于井道净尺寸50mm;角钢支架尺寸不小于60×60×5mm;3、角钢支架使用膨胀螺栓M16固定在墙体上;4、沿电梯井道横向满铺脚手板,脚手板厚度不小于25mm,宽度为250mm;脚手板两端用20×50mm通长木条固定;5、角钢支架上端间隔一定距离预留小孔,以便于使用螺钉将支架与木板固定,必须保证每块木板均有效固定;6、电梯井道口张贴警示牌,标明最大荷载不超过200kg,同时容纳人数不超过2人,支护平台不可堆放物品;7、电梯井门采用采用中天定型化防护门,在电梯井两侧混凝土墙内用膨胀螺栓固定;电梯井隔离平面图电梯井隔离剖面图电梯井门洞防护图七、安全文明施工1、井架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5065等考核合格的专业架子工;上岗人员应定期检查,合格方可持证上岗;2、搭设井架人员必须佩戴安全帽、系安全带、穿防滑鞋;3、井架的构配件的质量与搭接质量,应按规定验收合格后方准使用;4、作业层上的施工荷载应符合设计要求,不得超载、不得将模板支架、揽风绳、泵送混凝土等到固定在井架上,严禁悬挂起重设备;5、井架使用中,应定期检查杆件的设置的连接,支撑、门洞桁架等的构造是否符合要求,扣件是否松动,脚手架垂直度偏差,安全防护措施是否符合要求,是否超载;6、在井架的使用期间严禁拆除主节点处的纵、横向水平杆;7、不得在井架基础及相临处进行挖掘作业,否则应采取安全措施;8、在井架上进行电、气焊作业时,必须有放火措施和专人看守;八、安全技术措施1、成立以项目专职安全员为组长的安全监控小组,负责日常的监督检查和验收工作;2、加强对操作人员的安全交底和安全教育工作;3、电梯井平台安装与提升的操作人员必须持证上岗;4、首次安装平台必须经项目经理部验收合格后才能投入使用;5、钢架所用型钢,焊条必须具有合格证,使用过程中经常检查焊接情况及有无变形,发现异常及时更换;6、支撑用的槽钢不得弯曲压扁,不得有裂纹和严重锈蚀,码钢扣件必须合格;密眼网及兜网必须是正规厂家的产品;脚手板不得有劈裂,并保证厚度;7、每个吊环采用直径18㎜的未经冷拉的Ⅰ级圆钢制作,焊接长度每边不小于150mm;8、必须待墙体砼强度达规定的设计强度后方可提升电梯井平台;9、电梯井操作平台仅供2名操作人员操作,平台上严禁堆放任何材料;10、电梯井内的大模板或其它大模板的拆除必须使用塔吊吊起拆除,如遇停电或塔吊检修等原因不能使用塔吊时,严禁拆除大模板;11、电梯井平台在提升后,电梯井内的防护应每隔三层搭设一道水平硬防护及软防护;九、预防高空坠落事故的安全技术措施1、项目执行经理对本项目的安全生产全面负责,指导做好高处作业人员的安全教育及相关的安全预防工作;2、搭、拆、提升电梯井操作平台时应保证作业人员有可靠立足点,作业面应按规定设置安全防护设施;电梯井平台上的施工荷载应均匀堆置,并不得超过设计计算要求;3、所有高处作业人员应接受高处作业安全知识的教育；特种高处作业人员应持证上岗,上岗前应依据有关规定进行专门的安全技术签字交底;采用新工艺、新技术、新材料和新设备的,应按规定对作业人员进行相关安全技术签字交底;4、高处作业人员应经过体检,合格后方可上岗;施工单位应为作业人员提供合格的安全帽、安全带等必备的安全防护用具,作业人员应按规定正确佩戴和使用;5、安全带使用前必须经过检查合格;安全带的系扣点应就高不就低,扣环应悬挂在腰部的上方,并要注意带子不能与锋利或毛刺的地方接触,以防摩擦割断;6、项目部应按类别,有针对性地将各类安全警示标志悬挂于施工现场各相应部位,夜间应设红灯示警;7、已搭设好的电梯井平台必须满铺脚手板,脚手板要与平台连接牢固;8、高处作业前,应由项目负责人组织有关部门对安全电梯井的防护设施进行验收,经验收合格签字后,方可作业;电梯井门口的安全防护设施应做到定型化、工具化,需要临时拆除或变动安全设施的,应经项目分管负责人审批签字,并组织有关部门验收,经验收合格签字后,方可实施;9、拆除脚手架时应采用可靠安全措施,严禁高空抛掷;10、安装电梯井平台时,在下一层必须满挂兜网作为水平防护措施,以确保安全;十、电梯井平台验算计算简图电梯井操作平台验算施工荷载为N=3KN/m2;1、横向槽钢： 8号槽钢①内部型钢选用8槽钢承重,并在两端和内部分布5根8槽钢和4∟50×50×5,长度为;8槽钢：m=m,Wx=,∟50×50: m方木: m=m.②每根承重槽钢所加荷载：F1=×3000×=7560N/mQ=×++×=mq1=7560+= N/m③验算：Mmax= q1L2/8=×8=正应力σ= Mmax/r. Wx=×1000/××1000=mm<215N/mm符合要求整体稳定性：Mmax/φb. Wx=×1000/××1000=mm<215N/mm符合要求2、纵向型钢选用3根8号槽钢截面性质：m=m,Wx=每根承重槽钢所加荷载：F=qL/2=×2=验算Mmax=FL/4+2Fab/L+QlL2/8=×4+2×××+×8 =+692+ =正应力σ= Mmax/r. Wx=×1000/××1000=146N/mm<215N/mm符合要求整体稳定性：Mmax/φb. Wx=×1000/××1000=mm<215N/mm符合要求。

电梯井操作平台及水平防护施工方案

电梯井操作平台及水平防护施工方案

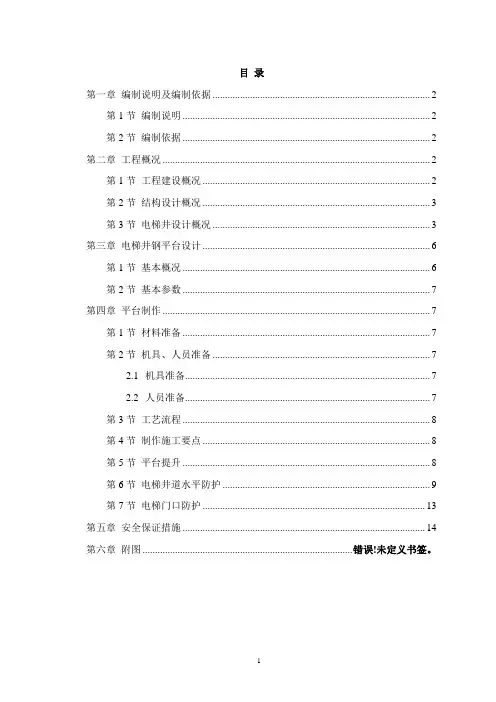

目录第一章编制说明及编制依据 (2)第1节编制说明 (2)第2节编制依据 (2)第二章工程概况 (2)第1节工程建设概况 (2)第2节结构设计概况 (3)第3节电梯井设计概况 (3)第三章电梯井钢平台设计 (6)第1节基本概况 (6)第2节基本参数 (7)第四章平台制作 (7)第1节材料准备 (7)第2节机具、人员准备 (7)2.1机具准备 (7)2.2人员准备 (7)第3节工艺流程 (8)第4节制作施工要点 (8)第5节平台提升 (8)第6节电梯井道水平防护 (9)第7节电梯门口防护 (13)第五章安全保证措施 (14)第六章附图 .................................................................................... 错误!未定义书签。
