阻尼减震原理
阻尼减震原理是指通过增加阻尼来减少振动或震动的力量。
在工程学和物理学中,阻尼减震原理被广泛应用于各种机械系统和结构中,以减少振动对系统的影响,保护设备和结构的安全稳定运行。
下面将详细介绍阻尼减震原理的相关知识。
阻尼减震原理的基本概念是通过增加阻尼来吸收振动能量,从而减少振动的幅
度和频率。
在实际应用中,常见的阻尼减震装置包括减震器、阻尼器和缓冲器等。
这些装置通过消耗振动能量或改变振动系统的固有频率来实现减震效果。
在机械系统中,阻尼减震原理的应用可以有效降低机械设备的振动和噪音,延
长设备的使用寿命,提高设备的工作效率。
例如,汽车的减震器就是利用阻尼减震原理来减少车辆行驶时的颠簸和震动,提高乘坐舒适性和行驶稳定性。
在建筑工程中,阻尼减震原理也被广泛应用于高层建筑和桥梁结构中。
通过设
置阻尼器和减震器等装置,可以有效减少地震、风载等外部作用下结构的振动,提高建筑物的抗震性能和安全性能。
此外,阻尼减震原理还被应用于航天器、船舶、风力发电机等领域。
在航天器
和船舶中,阻尼减震装置可以减少机体受到的外部振动和冲击,提高设备的稳定性和安全性;在风力发电机中,阻尼减震原理可以减少风车叶片的振动,提高发电效率和延长设备寿命。
总之,阻尼减震原理作为一种重要的减震技术,在工程学和物理学领域具有广
泛的应用前景。
通过合理应用阻尼减震原理,可以有效减少振动对系统的影响,保护设备和结构的安全稳定运行,提高工作效率和使用寿命。
希望本文介绍的阻尼减震原理相关知识对您有所帮助。
减振的措施引言在工程设计和制造过程中,减振是一个重要的技术问题。
振动不仅会导致机械设备的损坏,还可能对工作环境和人体健康造成负面影响。
因此,为了有效减少振动的产生和传播,需要采取一系列的措施来降低振动的影响。
本文将介绍几种常见的减振措施及其原理和应用范围。
1. 刚度调节刚度调节是一种简单有效的减振措施。
通过调整物体的刚度,可以改变其振动特性,从而减少振动的传播和能量损失。
1.1. 增大刚度增大物体的刚度可以使其振动频率增加,达到减少振动的目的。
常见的做法包括增加物体的截面积、增加材料的强度、增加支撑结构的刚度等。
1.2. 减小刚度减小物体的刚度可以使其振动频率降低,从而减少振动的传播和能量损失。
常见的做法包括减小物体的截面积、降低材料的强度、采用弹性材料等。
2. 减振器的使用减振器是一种常见的减振措施,通过消耗或吸收振动能量来减少振动的传播和幅度。
常见的减振器包括弹簧减振器、阻尼器和减震器等。
2.1. 弹簧减振器弹簧减振器通过弹性变形来吸收或分散振动能量,从而减少振动的传播和幅度。
其原理是利用弹簧的弹性变形来吸收或分散振动的能量。
弹簧减振器广泛应用于机械系统、建筑结构和车辆等领域。
2.2. 阻尼器阻尼器是一种能够消耗振动能量的装置,通过在振动系统中引入阻尼力来减少振动的传播和幅度。
常见的阻尼器包括液体阻尼器、摩擦阻尼器和粘性阻尼器等。
阻尼器广泛应用于桥梁、建筑物和机械设备等领域。
2.3. 减震器减震器是一种能够减少振动的传递和幅度的装置,常见的减震器有活塞型减震器、液压减震器和气弹簧减震器等。
减震器常用于汽车、电梯和航空航天等领域。
3. 声波隔离声波隔离是一种减振的有效手段,通过隔离声波传播路径来减少振动的传播和幅度。
常见的声波隔离措施包括声波屏蔽、隔声材料和隔声结构等。
3.1. 声波屏蔽声波屏蔽是一种通过物体的声学性质阻止声波传播的方法。
常见的声波屏蔽材料有隔音棉、隔音板和隔音带等。
3.2. 隔声材料隔声材料是一种能够吸收或反射声波的材料,常用于隔音室、办公室和会议室等场所。
汽车减震系统的物理结构、原理及措施班级:农机1206 姓名:唐政伟学号:12110304206一.摘要汽车是现代社会中最主要也是最重要的交通工具之一,随着社会文明的进步,人们对汽车舒适性要求越来越高,汽车减震系统也越来越得到人们重视,舒适性与车身的固有振动特性有关,而车身的固有振动特性又与悬架的特性相关。
所以,汽车悬架是组成汽车减震系统的主要组成成分。
汽车悬架包括弹性元件,减振器和传力装置等三部分,这三部分分别起缓冲,减振和力的传递作用。
它们共同作用达到给汽车减震的目的。
二.正文悬架系统是指车身、车架和车轮之间的一个连接结构系统,而这个结构系统包含了避震器、悬架弹簧、防倾杆、悬吊副梁、下控臂、纵向杆、转向节臂、橡皮衬套和连杆等部件。
当汽车行驶在路面上时因地面的变化而受到震动及冲击,这些冲击的力量其中一部份会由轮胎吸收,但绝大部分是依靠轮胎与车身间的悬架装置来吸收的。
悬架作用是传递作用在车轮和车架之间的力和力扭,并且缓冲由不平路面传给车架或车身的冲击力,并衰减由此引起的震动,以保证汽车能平顺地行驶。
同时,汽车悬架又是保证汽车行驶安全的重要部件。
因此,汽车悬架往往列为重要部件编入轿车的技术规格表,作为衡量轿车质量的指标之一。
汽车悬架包括弹性元件,减振器和传力装置等三部分,这三部分分别起缓冲,减振和力的传递作用。
从轿车上来讲,弹性元件多指螺旋弹簧,它只承受垂直载荷,缓和及抑制不平路面对车体的冲击,具有占用空间小,质量小,无需润滑的优点,但由于本身没有摩擦而没有减振作用。
弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧等。
减振器指液力减振器,是为了加速衰减车身的振动,它是悬架机构中最精密和复杂的机械件。
减振器的类型有筒式减振器,阻力可调式新式减振器,充气式减振器。
传力装置是指车架的上下摆臂等叉形刚架、转向节等元件,用来传递纵向力,侧向力及力矩,并保证车轮相对于车架 ( 或车身 ) 有确定的相对运动规律。

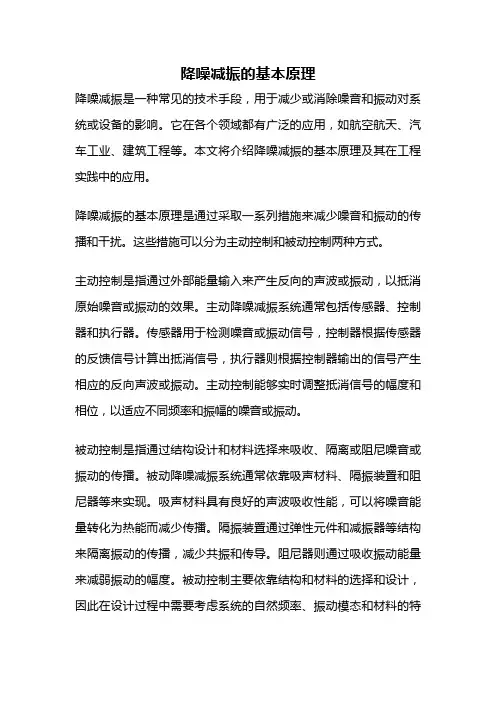

降噪减振的基本原理降噪减振是一种常见的技术手段,用于减少或消除噪音和振动对系统或设备的影响。
它在各个领域都有广泛的应用,如航空航天、汽车工业、建筑工程等。
本文将介绍降噪减振的基本原理及其在工程实践中的应用。
降噪减振的基本原理是通过采取一系列措施来减少噪音和振动的传播和干扰。
这些措施可以分为主动控制和被动控制两种方式。
主动控制是指通过外部能量输入来产生反向的声波或振动,以抵消原始噪音或振动的效果。
主动降噪减振系统通常包括传感器、控制器和执行器。
传感器用于检测噪音或振动信号,控制器根据传感器的反馈信号计算出抵消信号,执行器则根据控制器输出的信号产生相应的反向声波或振动。
主动控制能够实时调整抵消信号的幅度和相位,以适应不同频率和振幅的噪音或振动。
被动控制是指通过结构设计和材料选择来吸收、隔离或阻尼噪音或振动的传播。
被动降噪减振系统通常依靠吸声材料、隔振装置和阻尼器等来实现。
吸声材料具有良好的声波吸收性能,可以将噪音能量转化为热能而减少传播。
隔振装置通过弹性元件和减振器等结构来隔离振动的传播,减少共振和传导。
阻尼器则通过吸收振动能量来减弱振动的幅度。
被动控制主要依靠结构和材料的选择和设计,因此在设计过程中需要考虑系统的自然频率、振动模态和材料的特性等因素。
降噪减振技术在航空航天领域中有着重要的应用。
飞机发动机的噪音是航空器噪声的主要来源之一,对飞行员和乘客的健康和舒适度产生重要影响。
降噪减振技术可以通过改变发动机的结构和材料,以及采取隔音材料和隔音设备等措施来减少发动机噪音的传播和干扰。
此外,降噪减振技术还可以应用于飞机机身和机翼等部位,减少空气动力学和机械振动的影响。
在汽车工业中,降噪减振技术主要应用于车辆内部和外部噪音的控制。
车内噪音主要来自发动机、车轮和风噪等,可以通过隔音材料的选择和设计来减少传播。
此外,采用减震器和悬挂系统等措施可以降低底盘的振动和噪音。
车外噪音主要来自车辆行驶时与路面的摩擦,可以通过采用低噪音轮胎和隔音路面等手段来减少传播。
减震设计入门知识点减震设计是工程领域中一个重要的技术领域,它应用于建筑、桥梁、航空航天等领域,旨在减轻结构在地震、风力、振动等外部力作用下的损伤及破坏。
本文将介绍减震设计的入门知识点,包括减震器的类型、减震设计的原理和方法,以及减震设计在不同领域的应用。
一、减震器的类型减震器是减震设计中常用的装置,其作用是通过吸收和转换结构振动能量,减小建筑物和结构物的震动反应。
常见的减震器类型包括:1. 液压减震器:通过液压作用原理实现减震效果,其结构简单、可靠性高,被广泛应用于建筑和桥梁工程中。
2. 摩擦减震器:利用材料摩擦特性以吸收和消散振动能量,具有较好的耐久性和自适应性能。
3. 弹性减震器:采用高弹性材料作为减震元件,通过弹性变形来吸收和分散振动能量,适用于小型结构和设备。
二、减震设计的原理和方法减震设计的基本原理是通过减小结构的刚度和增加其阻尼,从而降低结构对地震等外部力的响应。
根据减震设计的具体要求和结构特点,常用的减震设计方法包括:1. 质量削减法:通过减小结构的质量,降低其对外部力的响应。
该方法适用于小型结构,如航空航天器和桥梁的设计中。
2. 刚度调整法:通过增加或减小结构的刚度,改变其固有频率,从而减小振动响应。
可通过杆件增加或减少、调整连接节点的刚度等方法实现。
3. 阻尼调整法:通过增加结构的阻尼,增强其耗能能力和减震效果。
可采用液压减震器、摩擦减震器和阻尼器等实现。
三、减震设计的应用领域减震设计广泛应用于建筑、桥梁、航空航天等领域,以提高结构的抗震性能和安全性。
以下是几个常见的减震设计应用领域:1. 高层建筑:在高层建筑中,减震设计能够有效减小地震对建筑物的影响,提高其抗震性能,保障人员的生命财产安全。
2. 桥梁工程:对于长跨度桥梁,减震设计能够降低桥梁的振动响应,提高其行驶的舒适性和安全性。
3. 车辆工程:在汽车和轨道交通等车辆工程中,减震设计能够减小车辆的振动响应,改善乘坐舒适性和行驶稳定性。

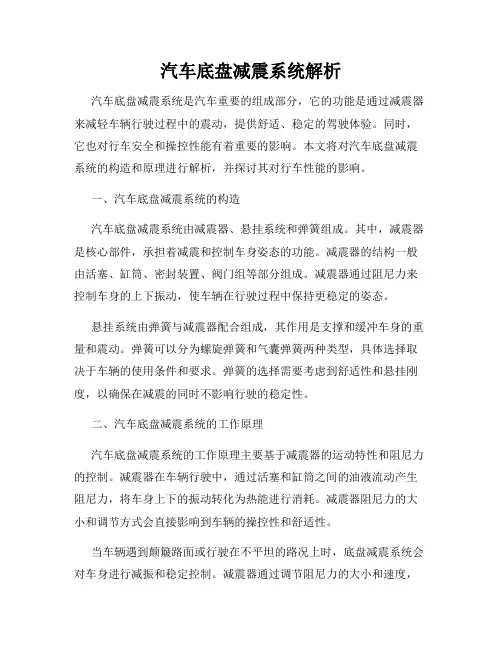

汽车底盘减震系统解析汽车底盘减震系统是汽车重要的组成部分,它的功能是通过减震器来减轻车辆行驶过程中的震动,提供舒适、稳定的驾驶体验。
同时,它也对行车安全和操控性能有着重要的影响。
本文将对汽车底盘减震系统的构造和原理进行解析,并探讨其对行车性能的影响。
一、汽车底盘减震系统的构造汽车底盘减震系统由减震器、悬挂系统和弹簧组成。
其中,减震器是核心部件,承担着减震和控制车身姿态的功能。
减震器的结构一般由活塞、缸筒、密封装置、阀门组等部分组成。
减震器通过阻尼力来控制车身的上下振动,使车辆在行驶过程中保持更稳定的姿态。
悬挂系统由弹簧与减震器配合组成,其作用是支撑和缓冲车身的重量和震动。
弹簧可以分为螺旋弹簧和气囊弹簧两种类型,具体选择取决于车辆的使用条件和要求。
弹簧的选择需要考虑到舒适性和悬挂刚度,以确保在减震的同时不影响行驶的稳定性。
二、汽车底盘减震系统的工作原理汽车底盘减震系统的工作原理主要基于减震器的运动特性和阻尼力的控制。
减震器在车辆行驶中,通过活塞和缸筒之间的油液流动产生阻尼力,将车身上下的振动转化为热能进行消耗。
减震器阻尼力的大小和调节方式会直接影响到车辆的操控性和舒适性。
当车辆遇到颠簸路面或行驶在不平坦的路况上时,底盘减震系统会对车身进行减振和稳定控制。
减震器通过调节阻尼力的大小和速度,减少车身的上下摆动,提供更平稳的行驶感觉。
同时,悬挂系统也起到了缓冲作用,通过弹簧的压缩和回弹来吸收和分散路面对车身的冲击力。
三、汽车底盘减震系统对行车性能的影响汽车底盘减震系统对行车性能有着重要的影响。
首先,它能够提供舒适的驾驶体验。
减震器的调节能力和弹簧的设计能直接影响到车辆在行驶过程中的平顺性和悬挂刚度。
合理的减震系统可以有效地减少车身的颠簸和抖动,提供更加平稳的行驶感受,减少疲劳驾驶的风险。
其次,底盘减震系统对行车安全性也有重要影响。
减震器能够稳定车身姿态,减少车辆在行驶过程中的侧倾和摇晃,提高操控性和稳定性。

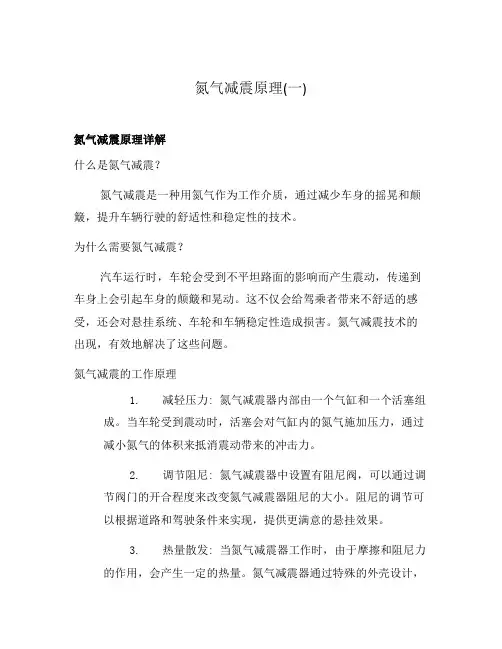

氮气减震原理(一)氮气减震原理详解什么是氮气减震?氮气减震是一种用氮气作为工作介质,通过减少车身的摇晃和颠簸,提升车辆行驶的舒适性和稳定性的技术。
为什么需要氮气减震?汽车运行时,车轮会受到不平坦路面的影响而产生震动,传递到车身上会引起车身的颠簸和晃动。
这不仅会给驾乘者带来不舒适的感受,还会对悬挂系统、车轮和车辆稳定性造成损害。
氮气减震技术的出现,有效地解决了这些问题。
氮气减震的工作原理1.减轻压力: 氮气减震器内部由一个气缸和一个活塞组成。
当车轮受到震动时,活塞会对气缸内的氮气施加压力,通过减小氮气的体积来抵消震动带来的冲击力。
2.调节阻尼: 氮气减震器中设置有阻尼阀,可以通过调节阀门的开合程度来改变氮气减震器阻尼的大小。
阻尼的调节可以根据道路和驾驶条件来实现,提供更满意的悬挂效果。
3.热量散发: 当氮气减震器工作时,由于摩擦和阻尼力的作用,会产生一定的热量。
氮气减震器通过特殊的外壳设计,可以将产生的热量散发出来,避免了气缸内部温度过高对工作效果的影响。
氮气减震器的优势1.提升舒适性: 汽车悬挂系统采用氮气减震器后,可以有效降低车身的颠簸和晃动,提供更舒适的驾乘体验。
2.提高安全性: 氮气减震器可以稳定车身,使车辆在高速行驶或遇到紧急情况时更加稳定可靠,提高行车安全性。
3.延长零部件寿命: 氮气减震器能够减少车身的颠簸和摇晃,降低了悬挂系统、车轮和其他相关零部件的磨损,延长了其使用寿命。
4.适应性强: 氮气减震器可以根据驾驶道路的不同状况进行调节,适应多种行驶环境,提供更好的悬挂效果。
结语通过使用氮气减震技术,汽车在行驶时可以更好地克服道路不平坦带来的颠簸和冲击力,提供更稳定、舒适的驾驶体验。
氮气减震器的应用不仅提升了车辆的性能和安全性,也延长了零部件的寿命,对于驾乘者和汽车的整体品质都起到了积极的影响。
氮气减震器的选择与注意事项当选择氮气减震器时,有几个重要的因素需要考虑:1.品牌和质量: 选择知名品牌的氮气减震器,确保产品的质量和可靠性。
主动式和被动式阻尼减振技术概述及解释说明1. 引言1.1 概述阻尼减振技术是一种在结构体系中应用的重要技术,旨在减轻由于地震、风力或其他外部激励引起的结构振动。
主动式和被动式阻尼减振技术是两种常见的方法,它们在原理及应用领域上有所不同。
1.2 文章结构本文将从两个方面对主动式和被动式阻尼减振技术进行综述和解释说明。
首先,我们将介绍主动式阻尼减振技术的原理及其作用,并探讨其应用领域以及优缺点。
然后,我们将详细阐述被动式阻尼减振技术的原理、作用以及其在各个领域的应用情况。
最后,我们将对主动式与被动式阻尼减振技术进行比较,包括工作原理对比、效果对比和应用场景对比。
通过这样全面深入地了解这两种技术,可以更好地选择适合特定情况下使用的方法。
1.3 目的本文旨在为读者提供关于主动式和被动式阻尼减振技术的全面概述,并对其原理、应用领域和优缺点进行详细解释。
通过对这两种技术的比较分析,读者可以了解它们各自的特点和适用情况,以便在实际工程中做出明智的选择。
同时,本文还将探讨未来阻尼减振技术研究的发展方向,展望其在结构工程领域的前景。
希望通过本文能够促进相关领域的学术交流与研究进展。
2. 主动式阻尼减振技术:2.1 原理及作用:主动式阻尼减振技术是一种基于主动控制的结构减振技术,其原理是通过感知结构的运动响应并实时调节阻尼系数来抑制结构产生的振动。
这种技术通常涉及使用传感器来监测结构的振动,并采用控制器和执行器实时调整阻尼力的大小。
主要作用在于提供实时控制反馈机制,使得结构能够根据外界环境变化与激励输入进行自适应调节,从而实现更好的减振效果。
通过主动控制可以对结构产生的振动进行精确调节,适应不同频率范围内的激励。
2.2 应用领域:主动式阻尼减震技术已经广泛应用于各个领域,包括建筑物、桥梁、风力发电机组等工程结构以及航空航天和汽车行业中。
在高层建筑中,通过在楼层或结构节点处安装主动控制设备,可以显著降低地震、风载和其他外部激励对结构的振动影响。

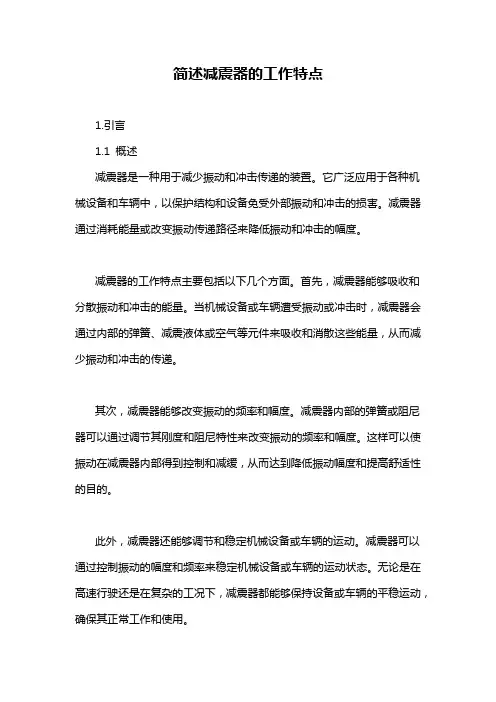

简述减震器的工作特点1.引言1.1 概述减震器是一种用于减少振动和冲击传递的装置。
它广泛应用于各种机械设备和车辆中,以保护结构和设备免受外部振动和冲击的损害。
减震器通过消耗能量或改变振动传递路径来降低振动和冲击的幅度。
减震器的工作特点主要包括以下几个方面。
首先,减震器能够吸收和分散振动和冲击的能量。
当机械设备或车辆遭受振动或冲击时,减震器会通过内部的弹簧、减震液体或空气等元件来吸收和消散这些能量,从而减少振动和冲击的传递。
其次,减震器能够改变振动的频率和幅度。
减震器内部的弹簧或阻尼器可以通过调节其刚度和阻尼特性来改变振动的频率和幅度。
这样可以使振动在减震器内部得到控制和减缓,从而达到降低振动幅度和提高舒适性的目的。
此外,减震器还能够调节和稳定机械设备或车辆的运动。
减震器可以通过控制振动的幅度和频率来稳定机械设备或车辆的运动状态。
无论是在高速行驶还是在复杂的工况下,减震器都能够保持设备或车辆的平稳运动,确保其正常工作和使用。
总之,减震器的工作特点包括吸收分散能量、改变振动频率和幅度、调节稳定运动等方面。
减震器的应用前景广阔,随着科技的不断发展和创新,减震器在各个领域都有着重要的应用价值。
例如,在汽车行业中,减震器可以提高驾驶舒适性和行驶稳定性,同时也能够减少车身对路面的冲击,保护车身和乘客的安全。
在建筑行业中,减震器可以用于建筑物和桥梁等结构的抗震设计,减少地震对建筑物的破坏。
可以预见,随着科技的进步和需求的增加,减震器将在更多的领域中得到应用并取得更大的突破。
文章结构部分提供了本文的大致组织安排,以便读者能够清晰地了解文章的内容分布和层次结构。
具体来说,本文的结构如下:1. 引言- 1.1 概述- 1.2 文章结构- 1.3 目的2. 正文- 2.1 减震器的定义和作用- 2.2 减震器的工作原理3. 结论- 3.1 总结减震器的工作特点- 3.2 对减震器的应用前景进行展望通过上述结构,本文的内容将逐步展开。

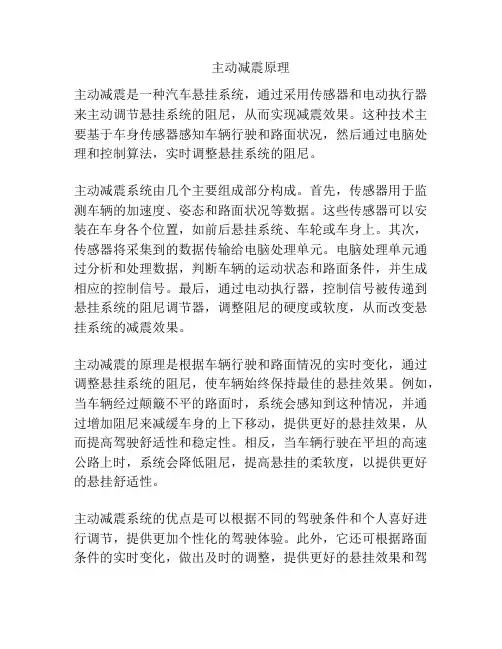

主动减震原理
主动减震是一种汽车悬挂系统,通过采用传感器和电动执行器来主动调节悬挂系统的阻尼,从而实现减震效果。
这种技术主要基于车身传感器感知车辆行驶和路面状况,然后通过电脑处理和控制算法,实时调整悬挂系统的阻尼。
主动减震系统由几个主要组成部分构成。
首先,传感器用于监测车辆的加速度、姿态和路面状况等数据。
这些传感器可以安装在车身各个位置,如前后悬挂系统、车轮或车身上。
其次,传感器将采集到的数据传输给电脑处理单元。
电脑处理单元通过分析和处理数据,判断车辆的运动状态和路面条件,并生成相应的控制信号。
最后,通过电动执行器,控制信号被传递到悬挂系统的阻尼调节器,调整阻尼的硬度或软度,从而改变悬挂系统的减震效果。
主动减震的原理是根据车辆行驶和路面情况的实时变化,通过调整悬挂系统的阻尼,使车辆始终保持最佳的悬挂效果。
例如,当车辆经过颠簸不平的路面时,系统会感知到这种情况,并通过增加阻尼来减缓车身的上下移动,提供更好的悬挂效果,从而提高驾驶舒适性和稳定性。
相反,当车辆行驶在平坦的高速公路上时,系统会降低阻尼,提高悬挂的柔软度,以提供更好的悬挂舒适性。
主动减震系统的优点是可以根据不同的驾驶条件和个人喜好进行调节,提供更加个性化的驾驶体验。
此外,它还可根据路面条件的实时变化,做出及时的调整,提供更好的悬挂效果和驾
驶稳定性。
然而,主动减震系统的成本较高,安装和维护也相对复杂,因此一般在较高级别的汽车上采用。

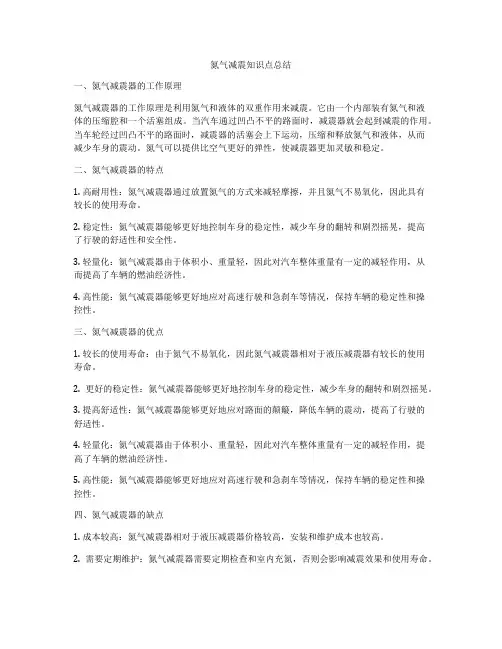

氮气减震知识点总结一、氮气减震器的工作原理氮气减震器的工作原理是利用氮气和液体的双重作用来减震。
它由一个内部装有氮气和液体的压缩腔和一个活塞组成。
当汽车通过凹凸不平的路面时,减震器就会起到减震的作用。
当车轮经过凹凸不平的路面时,减震器的活塞会上下运动,压缩和释放氮气和液体,从而减少车身的震动。
氮气可以提供比空气更好的弹性,使减震器更加灵敏和稳定。
二、氮气减震器的特点1. 高耐用性:氮气减震器通过放置氮气的方式来减轻摩擦,并且氮气不易氧化,因此具有较长的使用寿命。
2. 稳定性:氮气减震器能够更好地控制车身的稳定性,减少车身的翻转和剧烈摇晃,提高了行驶的舒适性和安全性。
3. 轻量化:氮气减震器由于体积小、重量轻,因此对汽车整体重量有一定的减轻作用,从而提高了车辆的燃油经济性。
4. 高性能:氮气减震器能够更好地应对高速行驶和急刹车等情况,保持车辆的稳定性和操控性。
三、氮气减震器的优点1. 较长的使用寿命:由于氮气不易氧化,因此氮气减震器相对于液压减震器有较长的使用寿命。
2. 更好的稳定性:氮气减震器能够更好地控制车身的稳定性,减少车身的翻转和剧烈摇晃。
3. 提高舒适性:氮气减震器能够更好地应对路面的颠簸,降低车辆的震动,提高了行驶的舒适性。
4. 轻量化:氮气减震器由于体积小、重量轻,因此对汽车整体重量有一定的减轻作用,提高了车辆的燃油经济性。
5. 高性能:氮气减震器能够更好地应对高速行驶和急刹车等情况,保持车辆的稳定性和操控性。
四、氮气减震器的缺点1. 成本较高:氮气减震器相对于液压减震器价格较高,安装和维护成本也较高。
2. 需要定期维护:氮气减震器需要定期检查和室内充氮,否则会影响减震效果和使用寿命。
3. 安装复杂:由于氮气减震器内部有液氮和氮气两种介质,因此在安装和使用过程中需要特别注意。
五、氮气减震器对汽车悬挂系统性能的影响1. 提高悬挂系统的稳定性和舒适性:氮气减震器能够更好地控制车身的稳定性,减少车身的翻转和剧烈摇晃,提高了行驶的舒适性。
减震橡胶知识及应用一.绪论现实生活中振动无处不在,振动的现象是不容忽视也是不可缺少的,人们一直致力于振动的产生,控制和消除的研究,所有的物体的振动都会产生声音,如果没有振动就不会有音乐,人类也无法进行语言交流了.但是振动也会对人们的生活产生许多不利的影响,如:共振会导致装置的损坏,噪音会影响人类的生活环境等.怎样将振动对人们产生的不利影响减到最小,是当前减震技术发展和追求的方向.减震技术的核心是消除干扰性振动或找出解决的方法,现在比较适用和成熟的减震方法是橡胶减震系统,早在橡胶应用于工业之初,人们就使用了橡胶隔离来进行减震,但当时还没有有效的橡胶粘接技术,橡胶在减震领域的应用没有获得成功,随着橡胶粘接技术的的发展和运用,于1932年出现了最早的橡胶减震制品,使得减少底盘和引擎系统产生的振动成为可能,随后越来越多的金属和橡胶粘接的零件应用于差速器、后轴等汽车驱动系统,20世纪50年代起越来越多的发动机悬置得以应用,早在1979年德国大众成功地将液压悬置应用到发动机悬置系统,使得减震技术得到很大的发展,现在人们正在研究可转换装置和主动装置在工程上的实际应用.二.减震橡胶基础理论1.减震基础当沿重心轴方向对橡胶装置进行碰撞会产生一定频率的振动,如果系统内没有外力作用,激发振动将逐步衰减,衰减的速度取决于橡胶材料的减幅,根据牛顿定律将得到下面公式: 质量+阻力+弹力=0若忽略减幅不计,可以得到橡胶的固有频率如下:f0=1/2πc/mf0 :固有频率; c:弹簧刚度; m:质量当碰撞力远离重心橡胶装置系统会在三个轴中产生扭转振动,各自的角频率为:ωD = c v /JωD:角频率; c v:扭转刚度; J:惯量机悬置有三个直移和三个转动的自由度,六个固有频率需抵制共振使激振力减少到一定程度,该装置系统主要是减少重心处的振动使之趋向于零,使不同方向的激振不再相互影响.该装置系统的设计目标是根据客户的开发设想决定悬置布置的位置和悬置的刚度,使得所有的固有频率远不等于干扰频率,最初的装置主要是决定临时的位置和刚度,最后安装到车上时要考虑到发动机装置子系统的相互作用,现在人们已能通过有限元分析软件系统建立汽车整车模型,并通过计算机模拟进行悬置的优化设计,设计时需考虑找到使舒适性和减少噪音的最好的折中方法,使得零件可以抵挡所有外力并使力的传递达到袄最小化,同时还需满足零件的最大运动和外界环境的要求.3.减震橡胶概要3.1减震橡胶的作用:代替金属弹簧起到消振,吸振作用.其主要的性能要求在静刚度、动刚度、耐久性能上.3.2减震橡胶的特点:(与金属弹簧相比胶)①橡胶是由多种材料相组合而成,同一种形状通过材料调整可以拥有不同的性能.②橡胶内部分子之间的摩擦使它拥有一定的阻尼性能,即运动的滞后性(受力过程中橡胶的变形滞后于橡胶的应力).③橡胶在压缩、剪切、拉伸过程中都会产生不同的弹性系数.3.3减震橡胶的工作原理:①吸收振动: 此类减震橡胶件主要是用于发动机与车身之间的连接,此状态下发动机是振动源, 减震橡胶的作用是吸收发动机产生的振动,避免传递到车身上,同时也减轻发动机自身的振动.②消减振动: 此类减震橡胶件主要是用于底盘与车身之间的连接,此状态下底盘车轮是振动源, 减震橡胶的作用是将路面与车轮产生的振动通过高阻尼作用迅速消减,防止振动通过底盘传递到车身.4.减震橡胶的性能特征4.1静刚度围不同所得到的静刚度值是不同的,即(F2-F1)/(X2-X1)≠(F3-F2)/(X3-X2)而金属弹簧在任意位移范围内其所受载荷变化量与其位移变化量的比值是一定的,即(F2-F1)/(X2-X1)=(F3-F2)/(X3-X2)将金属弹簧和减震橡胶同时压缩到极限后,金属弹簧的压力会一直保持不变,而减震橡胶的压力会随着时间的推移出现压力松弛的现象,如图5所示,减震橡胶的这种压力松弛的特性使它具有比金属弹簧更好的消振作用.4.1.2静刚度的计算方法:减震橡胶的静刚度是与产品的形状和橡胶的自身特性有关,静刚度方柱的形状系数为:S=AL/AF=(a*b)/(2(a+b)*h)圆柱的形状系数为:S=AL/AF=π(d/2)2/π*d*h=d/4h中空圆柱的形状系数为:S=AL/AF=(π(d1/2)2-π(d2/2)2)/( π*d1*h+π*d2*h)= (d1 -d2)/4hb.计算表征弹性率(微小变形):方柱的表征弹性率:1/3≤a/b≤3时: Eap/G=3+6.58S2Gap/G=1/((3+6.580S2)(1+1/48 S2)1/3≥a/b或a/b≥3时: Eap/G=4+3.29 S2Gap/G=1/((4+3.29 S2)(1+1/36 S2)圆柱和中空圆柱的表征弹性率: Eap/G=3+4.935 S2Gap/G=1/((3+4.935 S2)(1+1/36 S2)Eap:表征纵向弹性率; Gap:表征剪切弹性率; G:静态剪切弹性率; S:形状系数;c. 计算静刚度:形状a: 径向静刚度:Kc= Eap(AL/h)=1.36(Eap+G)*L/ log(r2/r1)轴向静刚度:Ks=Gap(AL/h)=2.73 Gap*L/ log(r2/r1)形状b: 径向静刚度:Kc= Eap(AL/h)=1.36(Eap+G)*((L1*r2-L2*r1)/(r2-r1))/ log(L1r2/L2r1) 轴向静刚度:Ks=Gap(AL/h)=2.73 Gap*((L1*r2-L2*r1)/(r2-r1))/ log(L1r2/L2r1)c.计算25%时的定拉伸应力σε=Fε/Aσε: 25%定拉伸应力; Fε:25%的定拉伸时的负荷; A:试验片的截面积;d.静态剪切弹性率G的计算:Gε=σε/(α-1/α2) ε=25%时Gε: 25%定拉伸的静态剪切弹性率; α=1+ε=1.25计算时取4个数据的平均值,有效数值保留小数点后两位.0000σ0cosδ*coswt是与变形同相位的应力分量σ0 sinδ* coswt是与变形相位差为90°的应力分量求两个方向应力分量与变形量峰值的比值为:G1=σ0cosδ*coswt/ r0G2=σ0sinδ* coswt/ r0G1:存储弹性模量或动态弹性模量G2:损耗弹性模量在振动学中通常将损耗弹性模量G2与存储弹性模量G1的比值称之为损耗系数τ=G2/G1=(σ0sinδ* coswt/ r0)/(σ0cosδ*coswt/ r0)=tgδ因损耗弹性模量G2=c(阻尼系数)*2π*f(振动频率),因此得出:τ=c*2π*f/G1 或G1= c*2π*f/ tgδ从上式可以看出:a.减震橡胶的损耗系数与橡胶自身的阻尼系数成正比,与振动频率成正比.b.减震橡胶的动刚度是橡胶自身特性,当橡胶自身的阻尼系数确定时,动刚度与振动频率成正比.c. 当橡胶自身的阻尼系数确定时,随着振动频率的增减, 损耗系数和动刚度同时增减但增减的幅度并不一致.4.3动倍率:4.3.1动倍率的定义指减震橡胶在一定的位移范围内所测定的动刚度与静刚度的比值,即:Kd/Ks因Kd∽G1*S2 ,Ks∽G*S2 因此: Kd/Ks∽G1/GG1:存储弹性模量; G:静态剪切弹性模量从上式可以看出:动倍率与产品形状无关,是橡胶材料自身的特性.对于发动机用减震橡胶而言,减震机理是吸收振动,要求动倍率越小越好,从动倍率的定义可以看出,若想减小动倍率需从两个方面入手:①增大静刚度②减小动刚度.如增大静刚度可以使减震橡胶在静态时的支承作用增强,而减小动刚度可以减小振动的传递率,防止将发动机倍率才具有可比性和实际意义.4.4损耗系数: 在减震橡胶的受力过程中,橡胶的变形与橡胶的应力之间存在着一定的相位差,而橡胶的应力一般要超前于橡胶的变形一定的相位角δ.通常所说的损耗系数就是橡胶应力与橡胶变形的相位角δ的正切,即损耗系数τ=tgδ.4.5扭转刚度: 指减震橡胶在一定的扭转角范围内,其扭转力矩与扭转角之间的比值.4.6耐久性能: 指减震橡胶在一定的方向一定的预加载荷、振幅、振动频率下,经往复振动n 次后产品完好或将产品往复振动直至破坏时的振动次数, 耐久性能是衡量一个减震橡胶件的安全性能和综合性能的重要指标.三.减震橡胶制品常用材料1.弹性体材料1.1减震橡胶用弹性体材料的选用:做为减震橡胶用的弹性体材料一般主要有以下几种:NR,SBR,BR,NBR,CR,EPDM,IIR,RUP等,其选用原则为:一般常用减震橡胶材料为: NR,SBR,BR(发动机悬置,衬套等)有耐油性要求的减震橡胶材料为:NBR(油管支架等)有耐候性要求的减震橡胶材料为:CR(球销衬套)有耐热性要求的减震橡胶材料为:EPDM(排气管吊件)阻尼性要求大的减震橡胶材料为:IIR(因其加工工艺性差,一般不采用)RUP一般用于减震支柱中的复原缓冲块.1.2弹性体材料对减震特性的影响从橡胶配方上考虑,影响橡胶的减震特性的主要因素是:生胶的选用;弹黑的选用和配合量;油的种类的选用.下面以NR/SBR/BR系为例介绍橡胶配方与减震特性的关系:①改变静刚度:生胶选用时改变SBR和BR的并用量对静刚度没有影响;碳黑选用时粒径小的碳黑可以提高静刚度,增大碳黑的配合量可以提高静刚度;油的选用时使用芳香烃油比使用环烷烃油的配方有利于提高静刚度;②改变动刚度:生胶选用时减少SBR的并用量有利于降低动刚度, 改变BR的并用量对动刚度没有影响,碳黑选用时粒径大的碳黑可以降低动刚度,减少碳黑的配合量有利于降低动刚度;油的选用时选用环烷烃油比使用芳香烃油有利于降低动刚度;③改变动倍率: 生胶选用时减少SBR的并用量有利于降低动倍率, 改变BR的并用量对动倍率没有影响,碳黑选用时粒径大的碳黑可以降低动倍率,减少碳黑的配合量有利于降低动倍率;油的选用时使用环烷烃油比使用芳香烃油有利于降低动倍率;④改变损耗系数:生胶选用时增加SBR的并用量有利于提高损耗系数, 改变BR的并用量对动倍率没有影响,碳黑选用时粒径小的碳黑可以提高损耗系数,增加碳黑的配合量有利于提高损耗系数;;⑤耐久性:生胶选用时增加先增后减的变化趋势; 增加BR的并用量耐久性会出现;因此SBR和BR的并用量应适当,碳黑选用时粒径小的碳黑可以提高耐久性,增加碳黑的配合量耐久性:出现后减的变化趋势,2.刚性骨架实际应用时减震橡胶基本都是带有刚性骨架的零件,同时这些刚性骨架都对减震橡胶的减震性能有一定的影响,它们起到联接和支撑作用.常用的刚性骨架材料有:钢,铝合金,工程塑料等.2.1钢因其具有高强度而被广泛用于减震橡胶中,常用的结构形式有①板材冲压(热轧板,冷轧板);②冷拔管材③铸造件④锻压件等多种形式2.2铝合金因其有较轻的比重而在汽车上得到越来越多的应用, 常用的结构形式有①板材冲压;②冷拔管材③铸造件④锻压件等多种形式2.3因工程塑料的聚合体具有较轻的比重但其强度硬度较低,对温度的依赖性很强,高的热膨涨和低的热传导性,在使用时一般需对原材料进行处理,加入填料和加固物,减震橡胶中常用的塑料PA66加20%-40%的玻璃纤维,一般常用于衬套和副车架支承的外套管.四汽车常用减震橡胶制品介绍:1.发动机悬置类:发动机悬置是用于发动机与车身的联接,对发动机起到支承作用,在这个系统中发动机是产生振动的振动源,而车身防振对象,这就要求发动机悬置能够有效地吸收振动,避免将振动传递到车身,提高乘车的舒适性,为满足这一性能就要求发动机悬置具有足够的静刚度的同时应尽量减小动刚度.2.驱动系统用减震件:驱动系统是指将发动机的动力传递到车轮的机构总成,主要有离合器变速器传动轴减速器差速器驱动桥和车轮组成,该系统主要的振动形式是扭振,该系统用减震件主要有用于传动轴的中心轴承,该产品的使用可避免传动轴过长造成固有频率降低而导致传动轴断裂,一般要求该产品的径向静刚度尽量小;3.操纵系统用减震件:操纵系统是指将方向盘的角变位传递到车轮的机构总成,该系统主要的振动形式是扭转,最常用的减震件是各类衬套,其主要受到径向冲击力和轴向的扭转和偏摆一般要求该类产品的耐久性能好;4.悬挂系统用减震件:悬挂系统主要作用是承受车体重量, 防止车轮的上下振动传递到车身,提高汽车的乘坐舒适性,同时能传递动力制动力和操纵时的侧向力,该系统使用的减震件特别多,如:前减上支架,后桥后弹性联接件,橡胶座分组件,防压垫,减震垫,弹簧垫,防撞垫,温定杆衬套,拉杆轴套,各类板簧衬套,各类摆臂衬套及各类缓冲块,现减震部生产的大部分产品是属于该系统的.五.汽车用典型减震橡胶制品结构设计基础1.发动机悬置1.1普通标准结构发动机悬置的工作状况如下:发动机是通过发动机悬置与车身相连接,发动机与车身之间发动机是振动源车身是防振对象,这就要求发动机悬置的性能为:能够有效地吸收振动,降低振动的传导率,避免将发动机的振动传递到车身,发动机工作时振动频率与振幅有如下关系,在低频振动时振幅较大,高频振动时振幅较小,因此对发动机悬置则要求在发动机低频振动区域有较大的损耗系数,以便能够迅速将大的振幅消减下来,而在发动机高频振动区域有较小的动刚度, 以便能够更好地吸收发动机的振动降低振动的传导率.通过近几十年的研究开发,一些形状结构被确定为基础设计,实际使用的发动机悬置大部分是在这些结构基础上的改型和调整.如图13-1所示,发动机的前悬置大多采用这种压缩/剪切结构,一般情况三点支撑的发动机都是采用前端两点后端一点的支撑形式,且两发动机前悬置采用倾斜一定的角度对装,在工作中同时受到压缩和剪切载荷的作用.而发动机的后悬置大多采用如图13-2所示这种楔形座结构,这种楔形对称结构的悬置在工作中易受到压缩和剪切变形,同时当弹性体部分设计成平行四边形结构还可以消除悬置所受的弯曲应力,这种楔形悬置的三个方向的刚度可以由空间尺寸和角度来决定,为各方向的刚度调整提供了方便. 图13-3所示的是一种衬套式的发动机悬置,这种结构都是由内外金属套管和橡胶硫化成型在一图13 发动机悬置常用标准结构型式以上这些发动机悬置都是属于常规的普通结构形式,对于在发动机的减震性能上都存在一定的局限性,对发动机悬置要求的性能是:高频时低的动刚度,低频时高的阻尼系数,实际上这是一对相互的矛盾体,因为悬置的动刚度和损耗系数都是橡胶自身的固有特性且都是随振动频率的增大而增大,在提高其损耗系数时动刚度也会随之增大,因此作为一般的减震橡胶已无法满足发动机悬置的这一特殊要求.1.2 液压悬置阻尼系数的这一特殊要求,采用了液体封入的结构形式,最早的液压悬置是德国大众于1979年开发的奥迪车用发动机液压悬置,现在这种液体封入技术已广范应用于汽车发动机悬置上. 发动机液压悬置从开始应用到汽车上至今主要经过了以下几个发展阶段.1.2.1单通道结构液压悬置发动机液压悬置发展的最初形式是如图14所示的单通道结构液压悬置,在液体封入前前,其性能与一般减震橡胶相似,当液体封入后, 液压悬置在低频振动区受到外力作用时,主体受压变形,压力传递到液体上,迫使液体从主液室向从液室流动,液体在通过通道时受到流动阻力,从而产生很大的损耗系数,使液压悬置在低频时具有较好的减震效果,当外加的振动频率等于液体的自身固有频率时,产生的损耗系数达到最大值.液体的自身固有频率与液封的结构及液体的性能有关:ωn: 液体的固有频率S0: 流道的截面积K1: 主体的动刚度K2: 液室部的动刚度ρ: 液体密度L0: 流道的长度液压悬置设计时应考虑到使液体的固有频率调整到与防震对象的频率一致,使得液封具有最佳的防振效果.1.2.2双通道结构液压悬置当外界施加的振动频率超过液体的固有频率后,液压悬置的动刚度有增大的趋势,这时动刚度就不能满足使用的要求,需要对液压悬置的结构进行改良,改良方法如图15所示,在开设低频通道的同时增设可动板结构(或叫解偶膜).发动机在各个不同的工作状态其振动频率与振幅情况分布如下:汽车行驶时: 振动频率在10HZ左右,振幅在±0.5mm至±1mm;发动机空转时: 振动频率在20HZ至40HZ,振幅在±0.1mm左右;发动机产生噪音时: 振动频率在50—200HZ,振幅在0.1mm以下;当汽车在正常行驶时振动频率低振幅较大,可动板的移动量大,能够把可动板附近的高频通道封住,此时液体只在低频通道中产生流动,由于通道的阻力产生较大的阻尼系数,有利于阻止发动机的振动传递到车身,提高减震效果.的滞后性,致使液体无法跟随外加振动而流动,在低频通道中不会产生液体的流动,此时因振幅较小,可动板的移动量小,不能将可动板附近的高频通道封住,可动板运动时带动周围的液体运动,使得液压悬置的动刚度降低,从而改善液压悬置在高频时的减震性能.1.2.3双通道带翼板结构液压悬置当外界施加的频率超过50HZ时,可动板振动的滞后性也使它无法跟随外界的振动而振动时,可动板的结构效应达到极限,动刚度又会有增大的趋势,此时如图16所示,在主体上增加翼板使液压悬置在可动板的结构效应达到极限后,翼板能始终跟随主体振动而振动,能对液室中1.3.1可转换装置随着人们对汽车乘坐舒适性的的要求的不断提高,开始出现了可转换装置的悬置,实现动刚度和阻尼的要求可以转换,图17就介绍了一种可转化装置的悬置,在传统的液压悬置的主体和主液室间增加了一个附加膜,当发动机处在怠速空转时,附加膜和主体间的空气对降低小振幅的动刚度有一定的效果,当汽车行驶时,真空泵将空气全部吸出,附加膜直接和主体连在一起,整个装置就成了一个传统结构的液压悬置,实现在低频下的高阻尼作用.这样就可以随着发动机的信号,通过真空泵的开关,实现降低动刚度和增大阻尼间的随意切换.图17 可转换装置液压悬置结构图1.3.2主动装置人们在新开发的产品中,有一种叫主动装置的悬置,这就意味着在运动中的零件可以对相关参数如阻尼和动刚度进行控制,以适合实际的行驶状态,主动意味着在短时间内这些参数可以调整. 图18就介绍了一种主动装置的悬置,在该结构中将通道壁设计成电极装置,通过对电极施加高电压,使得通道内的粘度增强,从而实现悬置从高弹性低阻尼的装态转变到高阻尼的装态,在这种主动装置中使用的液体主要是可导电硅油树脂,硅酸盐的悬浮液,但这些液体的长期稳定性不佳,在静置装态会出现沉定,这些沉定物不能在振动状态下分散,导致了液体不能5.1.1橡胶的角部及橡胶与金属连接处应有R过渡,在所有影响耐久性的位置都应考虑R过渡,避免应力集中提高产品的耐久性;5.1.2结构上不能有模具难以加工的以及生产困难的部位;5.1.3在骨架与橡胶的过渡处应考虑有适当的强制飞边,可以提高粘接性能避免粘合剂流出而污染模具;5.1.4骨架与橡胶模具的配合性是否良好,骨架的尺寸精度应合理;5.1.5形状上能否保证橡胶在成型时的压力,避免橡胶流出而造成粘接不良;5.1.6保证模具内部最小厚度尺寸在2mm 以上,以免模具因强度不足而变形;5.1.7产品的必要尺寸是否标注清楚;5.1.8衬套类产品的后道加工方法是否明确;5.2材料上:5.2.1骨架的材料及热处理方法是否明确;骨架的强度要求是否明确;5.2.2橡胶材料是否明确;5.3性能特性上:5.3.1相关部件的使用场合,尺寸及安装条件是否明确㈩5.3.2动静刚度的测定条件范围是否明确;5.3.3动静刚度的公差范围是否合理,减震橡胶一般为:±15%;5.3.4在各方向上都有刚度要求时应明确主方向,主方向的刚度应明确公差,其他方向刚度公差应放宽;5.3.5耐久试验条件是否明确(方向,载荷/位移,频率,耐久次数等)5.3.6现有试验设备的能力是否满足;六.减震橡胶制品生产技术1.橡胶混炼为提高产品使用性能,改进工艺和降低成本,常在生胶中加各种配合剂,在炼胶机上将各种配合剂加入生胶制成混炼胶的过程称为混炼。
ecu减震的原理
ECU减震是一种先进的汽车悬挂系统,ECU代表电子控制单元。
该系统基于电子技术和传感器,可以根据车辆的运行状况和驾驶条件来自动调节悬挂系统的阻尼力,以提供更好的行驶体验和舒适性。
ECU减震系统的工作原理如下:
1.传感器检测:车辆上安装了多个传感器,如加速度传感器、转向传感器等。
这些传感器会测量车辆的加速度、转向角度、车速等参数,并将这些数据传输给ECU。
2.数据处理:ECU接收到传感器的数据后,会根据预设的控制算法和设定的阻尼曲线,对传感器数据进行实时处理。
3.阻尼调节:根据处理后的数据,ECU会通过控制阀来调节悬挂系统的阻尼力。
阀门可以通过电磁或液压系统来实现,根据控制信号的调节,阻尼力可以相应地增加或减小。
4.动态调整:ECU会持续监测车辆的运行状态和驾驶条件,并根据实时数据进行动态调整。
例如,当车辆行驶在坑洼路面或进行急转弯时,ECU会增加悬挂系统的阻尼力,以提供更好的稳定性和操控性能。
而在平稳路面行驶时,ECU会降低阻尼力,以提供更好的舒适性。
ECU减震系统利用电子控制单元和传感器来实现对汽车悬挂系统阻尼力的智能调节。
通过根据驾驶条件和车辆状态的实时监测,ECU可以动态地调整悬挂系统的阻尼力,从而提供更好的行驶性能和乘坐舒适性。
汽车减震原理
汽车减震原理是指汽车在运行过程中,通过减震系统来减小车身的震动和颠簸,保证驾驶者和乘客的舒适性和安全性。
汽车减震系统主要由减震器、弹簧、悬挂系统等组成。
减震器是减震系统中最重要的组成部分,它通过阻尼作用来吸收车身因路面不平而产生的震动和颠簸,使车身稳定,提高行驶的安全性和舒适性。
弹簧则起到支撑车身的作用,它能够吸收路面的冲击力,减小车身的颠簸。
悬挂系统则是将减震器和弹簧与车身连接起来的重要部分,它能够调整车身的高度和角度,保证车身在路面上的稳定性和平衡性。
同时,悬挂系统还能够根据不同的路况和行驶条件来自动调整减震器的硬度和阻尼,以达到最佳的减震效果。
总之,汽车减震系统是保证驾驶者和乘客行驶舒适性和安全性的重要组成部分,而减震器、弹簧和悬挂系统则是实现减震效果的核心技术。
- 1 -。
汽车减震器的原理与分析机制091贾强强2009200106 一、汽车减震器的作用研究减振器在汽车中的作用必须先从悬架说起。
悬架是汽车的重要总成之一,它把车身与车轮弹性地连接起来,其主要任务是传递作用在车身和车轮之间的一切力和力矩,并且缓和由不平路面传给车身的冲击载荷,衰减由此引起的承载系统的振动,以保证汽车平顺地行驶。
一般汽车的悬架主要由弹性组件、导向机构和减振器组成。
弹性组件主要起缓和路面冲击的作用。
当汽车悬架中只有弹性组件而没有减振器时,汽车车身的振动将会延长很长时间,使汽车的行驶平顺性和操纵稳定性恶化。
为衰减车身和车轮的振动,悬架总成中的减振器是必不可少的。
二、国内外汽车减震器的研究现状减振器的发展经历了将近100年的历史。
最早的汽车减振器是采用悬架弹簧来消除路面带来的冲击的,弹簧虽具有性能可靠的优点,但它不能吸收振动能量,还易出现共振现象。
后来,人们采用橡胶块和弹簧一起来吸收车辆产生的振动能量,抑制车身振动,但它只能单向作用。
直N1908年,法国的娩Handallle研制出了第一个实用的液压减振器。
20世纪30年代,摇臂式减振器被普遍采用。
60年代,筒式减振器逐渐取代了摇臂式减振器。
它具有工艺性好、成本低、寿命长、质量轻等优点,主要零件采用了冲压、粉末冶金及精密拉管等高效工艺,适于大批量生产20世纪80年代以来,计算机技术在汽车工程领域得到了广泛应用,传感器技术的发展在汽车技术方面发挥了巨大作用,出现了激振高频和低幅调节阻尼的减震器出现,实现了减震器的智能化可调。
目前,国内、外广泛使用的,制造工艺比较成熟完善的减振器仍是液压减振器。
三、减震器的工作原理悬架系统中由于弹性元件受冲击产生振动,为改善汽车行驶平顺性,悬架中与弹性元件并联安装减振器,为衰减振动,汽车悬架系统中采用减振器多是液力减振器,其工作原理是当车架(或车身)和车桥间受振动出现相对运动时,减振器内的活塞上下移动,减振器腔内的油液便反复地从一个腔经过不同的孔隙流入另一个腔内。
汽车技术减震器调整方法汽车技术:减震器调整方法在汽车领域中,减震器是一个至关重要的部件。
它对于车辆的悬挂系统和驾驶舒适性起着至关重要的作用。
然而,随着时间的推移和使用情况,减震器的性能往往会下降,这可能会影响车辆的操控性和乘坐舒适性。
幸运的是,我们可以通过几种简单的方法来调整和优化减震器的性能,从而提升汽车的悬挂系统效果。
要确保减震器的工作状态良好。
减震器的油封和活塞必须保持清洁和无损,以确保其正常工作。
如果你发现减震器漏油或存在其他损坏,就需要及时更换减震器。
定期检查减震器的压力和弹簧是否合适,也是保持减震器正常工作状态的关键。
了解和调整减震器的调节范围是非常重要的。
一些高端汽车配备了具有可调节性的减震器系统,允许驾驶员根据路况和个人喜好进行调整。
对于这些汽车,驾驶员可以通过控制面板上的按钮或旋钮来调整减震器的硬度和反弹力度。
对于普通车辆,减震器的调整范围可能较小或甚至不可调。
然而,仍有一些办法可以对减震器进行调整。
例如,调整汽车的轮毂高度可以对减震器的压缩和弹簧压缩程度产生影响。
一般来说,减震器的工作效果会在压缩和弹簧压缩程度适中的情况下最佳。
因此,通过调整汽车的悬挂系统,我们可以间接地影响减震器的性能。
适时更换减震器材料也是提升减震器性能的一种方式。
如今市场上有许多高质量的减震器可供选择,例如,气体减震器、液压减震器等。
这些先进的减震器材料能够提供更好的稳定性和吸震效果,从而提升车辆的悬挂系统性能。
但是,在更换减震器时,我们需要确保其与车辆的悬挂系统兼容,并且是经过专业人士的正确安装。
减震器的调整需要根据个人的驾驶习惯和需求进行。
有些驾驶员偏好舒适的乘坐体验,而另一些驾驶员则更追求操控性能。
因此,我们需要根据自己的需求来调整减震器。
如果您经常行驶在不平整的路面上,您可能会希望减震器更柔软一些,以提供更好的缓冲效果。
相反,如果您更关注操控性能,您可能会选择更硬的减震器。
总的来说,汽车技术中减震器的调整方法有多种。
汽车减震技术应用介绍 汽车减震技术应用介绍 一、动力总成悬置系统 (一)、 功能 1、降低动力总成振动向车身的传递 2、衰减由于路面激励引起的动力总成振动衰减由于路面激励引起的动力总成振动
3、控制动力总成位移和转角 (二)、 设计目标 1、 系统的最高阶固有振动频率应小于发动机工作中的最小 倍倍00.717717激振频率的动机工作中的最小激振频率的.
2、 系统的最低阶固有振动频率应大于发动机怠速动机怠速 00.55阶激振频率阶激振频率 3、尽可能多的实现各自由度间的解耦 4、系统在系统共振频带内应有较大的阻尼值 5、动力总成在诸如汽车起步、制动、转向的特殊工况下位移值不能超过允许取值 (三)、前驱横置动力总成悬置系统常见布局形式 * 三点支承加扭转支撑杆 、优点:悬置布置方便,便于安装1.
2、缺点:跳动与发动机扭矩有关跳动与发动机扭矩有关, 纵摇与跳动相关纵摇与跳动相关,悬置载荷变化较大悬置载荷变化较大,对副车架的共振和冲击振动敏感
* 低扭矩轴系统 1、优点:悬置布置方便,便于安装,跳动与纵摇及扭矩分离良好 2、缺点缺点:纵摇模态和发动机转动较难平衡纵摇模态和发动机转动较难平衡,对副车架共振和冲击振动敏感对副车架共振和冲击振动敏感
* 平衡扭矩轴系统 1 2 3 在垂直方向上有良好的隔振性能; * Trucuck-Tuuff” 液压悬置 1 自动防故障装置的设计 2 没有载荷通过卷轴 3 限位行程更长 4 为了调节刚度,可以很容易调整悬置的安装角度 * 衬套型液压悬置 自动防故障装置的设计1 垂直方向上刚度可调性较好2 在 静态刚度较低 3 垂直方向上有良好的隔振性能在4 静态性能(同液压拉杆类似液压拉杆衬套)动 5.
* 液压衬套拉杆 1 自动防故障装置的设计 2 在垂直方向上刚度可调性较好在垂直方向上刚度可调性较好 3 静态刚度较低,其他方向刚度很小4 在垂直方向上有良好的隔振性能 * 半主动悬置 1 改变液体流向 2 单双流道开关机理3 静 刚度可变型半主动悬置4 磁流变半主动悬置
半主动悬置 半主动悬置-单双流道开关机理 - 半主动悬置-空气弹簧原理 在怠速工况,螺线圈开,空气允许通大气,振动膜变软,刚度减小;在行驶工况,螺线圈关,在振动膜下面形成空气弹簧,振动膜变硬,阻尼加大。
半主动式悬置-静刚度可变型半主动悬置 半主动式悬置-磁流变半主动悬置 特点
1、对被动式液阻悬置的惯性通道进行改进设计,加电极,在高压的作用下,液惯性通道中液体的粘度可以在瞬间发生 变化。从无阻尼到有阻尼可以在1ms 内完成。
2、性能不是很稳定,长时间使用以后,油液沉淀。 二、底盘衬套 (一)、副车架衬套、车身衬套(悬置) * 功能 1、安装于副车架和车身之间,起二级隔振作用,典型应用于横置动力总成布置;
2、撑悬架和动力总成载荷支撑悬架和动力总成载荷,隔离来自副车架的振动和噪声隔离来自副车架的振动和噪声; 3、辅助功能:承受动力总成扭矩,动力总成静态支撑,承受转向、悬架载荷,隔离发动机机和路面激励
* 设计原则 1 隔离频率或者动态刚度,阻尼系数 2 静态载荷及范围静态载荷及范围 ,极限变形要求极限变形要求 3 态载荷(常规使用)、最大动态载荷(严重工况)4 碰撞要求,约束和加载,空间约束,希望和要求的装配要求 5 悬置方法(包括螺栓尺寸、类型,方向和防旋转要求等)
6 悬置位置(高导纳区域,不敏感) 7 耐腐蚀要求,温度使用范围,其它化学要求等 8 疲劳寿命要求,已知重要特性要求(尺寸和功能) 9 价格目标
* 装配 上面为承载型衬垫12 下面为 RRebboundd衬垫衬垫 3 上金属隔板: * 支撑承载型衬垫膨胀*控制装配高度 4 整车载荷和悬置刚度控制车身负载高度整车载荷和悬置刚度控制车身负载高度 5 下衬垫控制车身Rebound位移6 下衬垫总是受压
(二)、副车架衬套、车身衬套(悬置).
(三)、悬架衬套 * 用途
1、用于悬架系统,提供扭转和倾斜的柔性,并用于轴向和径向的位移控制;
2、低的轴向刚度具有良好的隔振性能,而软的径向刚度具有更好的稳定性;
* 结构类型结构类型::机械粘接式衬套 –应用:板簧,减震器衬套,稳定杆拉杆;
–优点:便宜,不必关注粘接强度问题;
–缺点:轴向容易脱出,且刚度难调。 * 结构类型结构类型::单边粘接式衬套 –应用:减震器衬套,悬架拉杆和控制臂
–优点:相对于普通双边粘接式衬套便宜,衬套总是会旋转到中性位置 –缺点:轴向容易脱出,为了保证压出力,须飞边设计 * 结构类型结构类型::双边粘接式衬套 –应用:减震器衬套,悬架拉杆和控制臂
–优点:相对于单边粘接和机械粘接疲劳性能更好 ,且刚度更易于调节;
–缺点:但价格也比单边粘接和双边粘接更加昂贵。 * 结构类型::双边粘接式衬套——阻尼孔式–应用:控制臂,纵臂衬套
–优点:刚度很容易调节 –缺点:阻尼孔在扭转力( > +/- 15 deg )的作用下存在潜在的失效模式;需要定位特征供压力装配,增加费用 * 结构类型::双边粘接式衬套——球形内管–应用:控制臂; –优点:锥摆刚度低锥摆刚度低而径向刚度大径向刚度大; 相对于普通双边粘接式衬套昂贵–缺点:
* 结构类型:双边粘接式衬套——带刚度调节板 –应用:控 制臂; –优点:可以将径、轴向刚度比从5-10:1提高到15-20:1,使用较低的橡胶硬度即可达到径向刚度要求,且扭转刚度也可得到控制;
–缺点:相对于普通双边粘接式衬套昂贵,且在缩径时,内管与刚度调节板之间的拉应力无法得到释放,致使疲劳强度存在问题。
(四)、稳定杆衬套 * 稳定杆
1 稳定杆作为悬架的一部分,当汽车急剧转弯时,提供扭转刚度以避免汽车过量横摆量横摆 2 稳定杆的两端通过稳定杆拉杆与悬架(如控制臂)相连 时中间部分使用橡胶衬套套与车架车架相连 同3 * 稳定杆衬套的功能 定杆衬套作为轴承的功能将稳定杆拉杆与车架相连1 稳 为2 稳定杆拉杆提供额外的扭转刚度 时防止在轴向上发生位移同3 4 温时须避免异响产生。低 (五)、差速器衬套 –四驱发动机,差速器一般通过衬套与车身相连,用 * 功能 于减少扭转振动;
* 系统目标 1 20~1000Hz的隔振率 2 刚体模态(Roll, Bounce, Pitch) 制由于温度变化引起的刚度波动3 控 (六)液压衬套 结构原理*
、在液压阻尼方向上两个充满液体的液腔有一条相对长、1 窄的通道(称为惯性通道)相连 、在液压方向上的激励作用下,液体发生共振并伴随着体 2 积刚度的放大,产生较高的阻尼峰值。.
设计原则 * 稳定和安全性 1 动静态载荷 2 转向精度,侧向柔性转向和Toe Correction ,径向柔性 转向精度 面的撞击激励,碰撞和滥用工况 3路 驾驶舒适性* 振动阻尼1 动 力总成和路面引起的噪声2 空间和装配*
1 空间约束,重量优化 易于装配,拆卸和回收2 典型应用* 控制臂衬套径向阻尼方向12 拉杆轴向阻拉杆轴向阻尼方向 3 控制臂径向阻尼方向但垂直安装 4 副车架衬套径向方向阻尼但垂直安装副车架衬套径向方向阻尼但垂直安装 5 扭力梁径向阻尼方向倾斜安装6 支柱上支撑,轴向阻尼方向垂直安装7 衰减由前轮刹车不平衡力导致的Judder激励8 衰减副车架的径向和侧向振动模态,阻尼方向为径向方向。
9 后扭力梁液压衬套, 用于抑制当车辆行驶在粗糙路面上的激励,同时保证toe correction 10 液压支柱上支撑,用于控制车轮的10~17Hz的Hop模态,其动态特性的作用独立于筒氏减震器。
((Torsional Vibration Dampper))三、扭转减振器 (一)曲轴系统与减振器功能 轴承受由于气缸压力和往复惯性力产生的弯曲和扭转振 曲1 动减少曲轴扭转振动以保持曲轴动应力在可接受范围VD 2 T 而不至于破坏3 T VD传递曲轴输出扭矩、减小扭矩波动4 TVD提高整车的NVH性能;
(二) 曲轴振动源 1 气缸压力产生的激励 2 惯性质量如活塞、连杆与曲柄产生的惯性力 3 运动部件重力引起的激励
(三) 工作原理–曲轴系统简化成2自由度系统,, MM ,, MM ,, KK 和和KK 分别为曲轴与减振器的等效质量和等效刚度
(四) 设计原则 1 通过过调整系统的转动惯量、扭转刚度及其其分布布而调整曲轴系统的固有有频率 2 装配扭转减振器吸收曲轴前端的扭转振动 转减振器提供大量的阻尼,损耗能量扭 3.
4 扭转减振器利用其动态效应,使共振扭矩峰值偏移,并改变曲轴系统的固有频率
