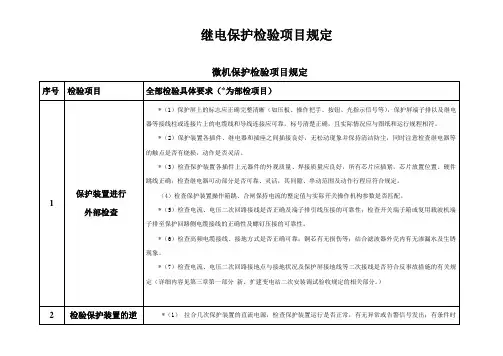

*（2）对于主变保护，应模拟相间或接地故障，分别用差动、瓦斯及后备保护，检验跳主变各侧开关的先后顺序等动作行为是否正确；对于不能传动的开关，如母联或分段开关、旁路开关，可采用测电位或接点导通法，检测到其相应出口压板或端子接线电缆上。
*（3）对于母差保护，在不能传动开关时，可模拟区内故障，采用测电位或导通法检查母差保护屏各出口压板以及母差保护屏至各元件保护装置（线路及主变）出口跳闸回路电缆接线、各保护装置至母差屏的失灵启动回路接线是否正确。
6
有关回路的绝缘检查
1、在保护屏的端子排处将所有外部引入的回路及电缆全部断开，分别将电流、电压、直流控制信号回路的所有端子各自连接在一起，用1000V摇表测量下列绝缘电阻，其阻值均应大于10M
*（1）在保护屏的端子排处将所有电流、电压及直流回路的端子连接在一起，并将电流回路的接地点拆开，用1000V摇表测量下列绝缘电阻，其绝缘电阻应大于1.0M
（2）检验逆变电源的自启动功能。保护装置仅插入逆变电源插件，外加试验直流电源由零缓升至80%额定值，该插件上各电源指示灯应亮；然后，拉合一次直流电源开关，灯亦应亮；有条件时测量满载时逆变电源的各级输出电压。
3
检验开关量输入回路
*（1)依次投、退保护屏上各保护投入压板，监视打印机或液晶屏幕上显示的开关量变位情况；“通道试验”、“收讯”开入量通过按通道试验按钮的方法进行校验。
此项检验只有在被保护设备的断路器、电流互感器全部停电及电压回路已在电压切换把手或分线箱处与其它单元设备的回路断开后，才允许进行。
对母线差动保护，如果不可能出现被保护的所有设备都同时停电的机会时，其绝缘电阻的检验只能分段进行，即哪一个被保护单元停电，就测定这个单元所属回路的绝缘电阻
*（2）当新装置投入时，应对全部连接回路用交流1000V进行1min的耐压试验。

目录第一部分：总则 ................................................................................ 错误!未定义书签。

第二部分：风电综合通信管理终端与风功率预测系统 (8)第三部分：220kV故障录波器柜 (27)第四部分：35kV母线保护柜 (32)第五部分: 远方电能量计量系统 (38)第六部分：220kV线路保护柜 (43)第七部分：主变压器故障录波装置 (51)第八部分：保护及故障信息远传系统 (57)第九部分：交流不间断电源（UPS） (64)第十部分：继电保护及二次回路校验规程 (71)第十一部分：电力系统继电保护及安全自动装置反事故措施要点 (83)第一部分：总则1.1 为加强规范继电保护检验工作管理，提高检验管理水平，确保变电站安全稳定运行，特制定本规程。

1.2 本规程规范了继电保护检验工作的各项管理工作及具体实施要求。

1.3 运行维护单位应在本规程和有关技术资料基础上，编制各继电保护现场检验工作的标准化作业指导书（以下简称作业指导书），依据主管部门批准执行的作业指导书开展现场检验工作。

1.4 检验使用的仪器、仪表应定期校验，确保其准确级和技术特性符合有关要求。

1.5 检验中应按要求做好记录，检验结束后应将报告整理归档。

2 继电保护检验管理2.1 一般要求2.1.1 继电保护检验工作要确保完成率达到 100％。

2.1.2 检验项目不得漏项，要防止继电保护检验工作不到位引发的继电保护不正确动作。

2.1.3 继电保护原则上随同一次设备停电进行检验。

各运行维护单位应结合电网实际情况，合理安排一次设备检修及继电保护检验工作，确保继电保护按正常周期进行检验。

2.1.4 新安装继电保护在投运后1年内应进行第一次全部检验。

2.1.5 线路两侧继电保护设备检验工作应同时进行。

2.1.6 故障录波器、保护故障信息子站等与多个一次设备关联，其检验宜结合一次设备停电进行并做好安全措施；不具备条件的可单独申请退出运行进行检验。

目录第一部分：总则 (1)第二部分：风电综合通信管理终端与风功率预测系统 (7)第三部分：220kV故障录波器柜 (22)第四部分：35kV母线保护柜 (26)第五部分: 远方电能量计量系统 (31)第六部分：220kV线路保护柜 (35)第七部分：主变压器故障录波装置 (41)第八部分：保护及故障信息远传系统 (47)第九部分：交流不间断电源（UPS） (52)第十部分：继电保护及二次回路校验规程 (57)第十一部分：电力系统继电保护及安全自动装置反事故措施要点 (67)第一部分：总则1.1 为加强规范继电保护检验工作管理，提高检验管理水平，确保变电站安全稳定运行，特制定本规程。

1.2 本规程规范了继电保护检验工作的各项管理工作及具体实施要求。

1.3 运行维护单位应在本规程和有关技术资料基础上，编制各继电保护现场检验工作的标准化作业指导书（以下简称作业指导书），依据主管部门批准执行的作业指导书开展现场检验工作。

1.4 检验使用的仪器、仪表应定期校验，确保其准确级和技术特性符合有关要求。

1.5 检验中应按要求做好记录，检验结束后应将报告整理归档。

2 继电保护检验管理2.1 一般要求2.1.1 继电保护检验工作要确保完成率达到100％。

2.1.2 检验项目不得漏项，要防止继电保护检验工作不到位引发的继电保护不正确动作。

2.1.3 继电保护原则上随同一次设备停电进行检验。

各运行维护单位应结合电网实际情况，合理安排一次设备检修及继电保护检验工作，确保继电保护按正常周期进行检验。

2.1.4 新安装继电保护在投运后1年内应进行第一次全部检验。

2.1.5 线路两侧继电保护设备检验工作应同时进行。

2.1.6 故障录波器、保护故障信息子站等与多个一次设备关联，其检验宜结合一次设备停电进行并做好安全措施；不具备条件的可单独申请退出运行进行检验。

安全自动装置的检验工作应统筹协调，合理安排。

3 检验种类及周期3.1 检验种类3.1.1 检验分为三种：3.1.1.1 新安装装置验收检验；3.1.1.2 运行中装置的定期检验（简称定期检验）；3.1.1.3 运行中装置的补充检验（简称补充检验）。

继电保护检验规程编制：目录第一部分（一期部分）第一章WXB-11C（15）微机高压线路保护装置检验规程---------------2 第二章GSF6高频收发信机检验规程---------------------------------------6 第三章PSL601、602线路保护检验规程-----------------------------------8 第四章JCSS-11D型断路器失灵及三相不一致保护检验规程--------16 第五章JCMZ-102B母线保护装置检验规程-----------------------------19 第六章WGL-12型微机电力故障及测距装置检验规程----------------41 第七章JCFB集成电路发变组保护检验规程-----------------------------51 第八章WKKL-1型励磁调节器检验规程---------------------------------89 第九章PZH-1厂用电快切装置检验规程--------------------------------109 第十章6KV综合保护检验规程-------------------------------------------111第二部分（二期部分）第十一章500KV曲靖Ⅰ回线路保护检验规程----------------------------115 第十二章RCS-921A断路器失灵保护及自动重合闸装置---------------123 第十三章500KV母线保护WMZ-41A检验规程-------------------------126 第十四章#3、4机UN5000励磁系统检验规程---------------------------131 第十五章#3、4机发-变组GE保护检验规程-----------------------------150 第十六章MFC-2000厂用电快切装置检验规程---------------------------165 第十七章WDZ系列综合保护测控装置检验规程------------------------167第三部分（仪表部分）第十八章电流表、电压表及功率表检修工艺规程---------------------172 第十九章交流电能表检修工艺规程---------------------------------------186 第二十章电测量变送器检修工艺规程------------------------------------199第一部分第一章WXB—11c（15）微机高压线路保护装置检验规程一、主要保护功能WXB—11c微机保护主要功能：高频距离、高频零序、相间距离、接地距离、零序保护、综合重合闸。
