3000KW 及以上大管轮、轮机长、轮机自动化光盘题第一章 第三节 调节规律347题(共计3节)考点1 辅锅炉浮子式水位控制系统是按双位作用规律工作的，通常也简称为位式作用规律，这种作用规律的特点是，调节器只有两个输出状态，它不能使被控量稳定在某个值上。
当被控量下降到下限值时，调节器的输出接通电机电源使电机转动，或令电磁阀通电使阀门全开。
当被控量达到上限值时，调节器动作使电机断电停转，或电磁阀断电阀门全关。
当被控量在上、下限之间变化时，调节器输出状态不变。
考点2 压力开关也叫压力调节器，属于位式作用规律，可用于辅锅炉蒸汽压力的双位控制。
现已YT-1226型压力调节器为例，调整给定弹簧的预紧力，可调整触点动作的下限压力值，用P x 表示。
调整幅差弹簧的预紧力，即可调整触点动作的压力上限值，用P z 表示。
ΔP ＝P z －P x 称为幅差。
输入压力信号P 入的下限值是通过人工调整给定弹簧的预紧力调整的，要确定压力的上限值，只需求出幅差即可。
螺钉14有一红色标记，在它旁边的圆柱面上有0～10挡刻度。
红色标记对准0挡，其ΔP ＝0.07 MPa ；红色标记对准10挡，其ΔP ＝0.25 M P a 红色标记对准不同档时，其ΔP 的计算公式为10)07.025.0(07.0X Z XP P P ⨯-+=-=∆式中：X 是设定的挡数，各数值的单位均为 MPa 。
这样，在压力的上限值P z 、压力的下限值P x 及所设定的挡数X 这三个变量中，知道任意中的两个，就可以求出第三个。
考点3 比例作用规律是指调节器的输出量P （调节阀开度的变化量）与输入量e （被控量的偏差值）成比例变化，其输出与输入之间的函数关系为P （t ）＝K ·e （t ）式中：K 是比例调节器的放大倍数。
放大倍数K 大，在输入相同偏差e （t ）信号时，调节器输出量P （t ）大，也就是调节器指挥调节阀开度的变化量大，我们就说它的比例作用强；反之，K 小，其比例作用弱。

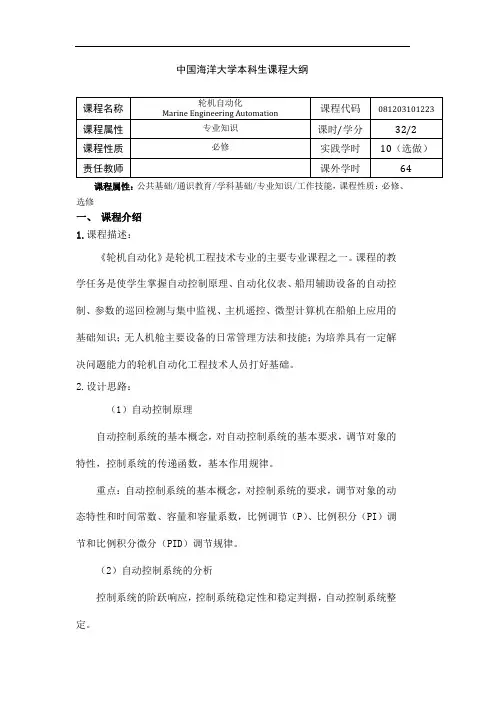

中国海洋大学本科生课程大纲课程属性：公共基础/通识教育/学科基础/专业知识/工作技能，课程性质：必修、选修一、课程介绍1.课程描述：《轮机自动化》是轮机工程技术专业的主要专业课程之一。
课程的教学任务是使学生掌握自动控制原理、自动化仪表、船用辅助设备的自动控制、参数的巡回检测与集中监视、主机遥控、微型计算机在船舶上应用的基础知识；无人机舱主要设备的日常管理方法和技能；为培养具有一定解决问题能力的轮机自动化工程技术人员打好基础。
2.设计思路：（1）自动控制原理自动控制系统的基本概念，对自动控制系统的基本要求，调节对象的特性，控制系统的传递函数，基本作用规律。
重点：自动控制系统的基本概念，对控制系统的要求，调节对象的动态特性和时间常数、容量和容量系数，比例调节（P）、比例积分（PI）调节和比例积分微分（PID）调节规律。
（2）自动控制系统的分析控制系统的阶跃响应，控制系统稳定性和稳定判据，自动控制系统整定。
重点：控制系统的阶跃响应。
（3）自动化仪表自动化仪表的基础知识，自动化仪表常用元件，气动变送器，气动执行器的调试与参数整定及常见故障分析和排除。
其它常用调节器、气动辅件、气动显示仪表、气动执行机构及电动仪表的基本知识。
重点：变送器及变送器的迁移和量程调整原理，比例积分调节器，比例积分微分调节器，气动仪表的调试和调节器的参数整定，气动调节器的常见故障及排除方法。
选做实验一：气动差压变送器及气动调节器的调试。
选做实验二：自动控制系统的参数整定。
要求：能够掌握气动差压变送器及气动调节器的调试与参数整定的原则和基本方法。
（4）自动控制系统实例主机气缸冷却水温度自动控制系统；VAF主机燃油粘度自动控制系统。
重点：VAF燃油粘度控制系统。
（5）辅助机械设备的自动控制分油机程序控制及管理；辅助锅炉水位和蒸汽压力的自动控制，辅助锅炉燃烧时序的自动控制，油水分离器的自动控制。
选做实验三：辅锅炉燃烧的程序控制。
要求：通过实验掌握分油机程序控制的方法，学会基本操作，判断及排除故障的能力，掌握辅锅炉燃烧程序控制的基本原理。
《轮机自动化》课程标准课程代码：课程类型：理实一体化课程性质：必修课适用专业：轮机工程技术专业总学时：90一、课程性质与作用《轮机自动化》是海洋船舶轮机工程技术〈轮机管理〉专业核心课程，是海船船员三管轮适任考试课程之一，是从事船舶控制设备运行、维护、安装、调试，航运部门机务管理必备的课程。
二、课程目标按照STCW公约（2010修正案）、中华人民共和国海船船员适任考试和发证规则、中华人民共和国《轮机自动化》课程考试大纲所规定的船舶轮机员（三管轮）适任标准与岗位能力标准，确定本课程的知识目标、能力目标以及素质目标。
（一）知识目标・能表述自动控制系统的基本组成和动态过程形式；・能表述调节规律的类型、作用和特点；・能表述常用传感器、变送器、调节器、执行机构的作用、基本原理和特点；・能表述典型的机舱自动控制系统的作用、组成和工作原理；・能表述主机遥控系统的类型、组成和主要功能；・能表述机舱监视与报警系统的类型和主要功能；・能表述火灾自动报警系统的类型、主要功能和特点。
（二）能力目标・具备变送器、调节器、执行机构等自动化仪表的使用操作与调整的能力；・具备冷却水温度、燃油供油单元、燃油净油单元、燃油辅锅炉、自清滤器、阀门遥控及液舱遥测等自动控制系统的操作与管理能力；・具备主机遥控系统的操作与管理能力；・具备机舱监视与报警系统的操作与管理能力；（三）素质目标・具备良好的职业道德、工作责任心和吃苦耐劳的品质。
具备服从意识与团队协作精神，具有良好的语言表达能力尤其是英语表达能力和涉外事务的处理能力。
・具有良好的行为习惯和人际关系，尊重他人、服从集体。
具有敏捷的情景意识与正确判断能力。
严格遵守劳动合同及涉外纪律，具有良好的通信与沟通能力。
三、课程设计理念与思路课程设置依据：依据STCwlo公约、国家海事局高级船员最新考纲和现代船舶轮机管理的工作需求设置“轮机自动化”课程；同时考虑到“以职业素质为基础，以适岗能力为本位”的教育教学指导思想和航海高职高专学生的认知规律，以满足远洋船舶轮机人才需求、船舶轮机岗位群能力的需求和对于高级船员的适任要求。
