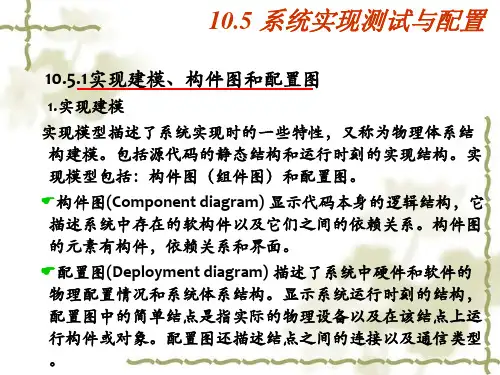

实现建模、构件图和配置图

中级信息系统管理工程师分类真题5（总分:57.94 ,做题时间：90分钟）—、{{B}}单项选择题{{/B}}（总题数：5,分数：58.00）____ 是一种最常用的结构化分析工具，它从数据传递和加工的角度，以图形的方式刻画系统内数据的运行情况。

通常使用作为该工具的补充说明。

（分数：31.00）⑴•A. 数据流图B. 数据字典C. ER 图D. 判定表（分数：1.55）A. VB.C.B.解析：⑵•A. 数据流图B. 数据字典C. ER 图D. 判定表分数：1.55）A.B. VD.解析：［解析］数据流图是一种常用的结构化分析工具，它从数据传递和加工的角度，以图形的方式刻画系统内数据的运行情况。

数据流图是一种能全面描述信息系统逻辑模型的主要工具，它可以用少数几种符号综合地反映出信息在系统中的流动、处理和存储的情况。

通常使用数据字典对数据流图加以补充说明。

数据字典是以特定格式记录下来的、对系统的数据流图中各个基本要素的内容和特征所做的完整的定义和说明。

⑶___________________ •在信息系统分析阶段，对数据流图的改进，包括检查数据流图的正确性和提高数据流图的易理解性，下面说法不正确的是。

A. 数据流图中，输入数据与输出数据必须匹配B. 数据流图的父图和子图必须平衡C. 任何一个数据流至少有一端是处理框D. 数据流图中适当的命名，可以提高易理解性分数：1.55）A. VB.C.D.解析：［解析］本题考查的是信息系统设计中数据流图的知识。

数据是否守恒，即输入数据与输出数据是否匹配。

数据不匹配并不一定是错误，但必须认真推敲。

（4）.实体联系图（ER）的基本成分不包括。

A. 实体B. 联系C. 属性D. 方法（分数:1.55）A.B.C.D. V解析：［解析］本题考查的是实体关系图的知识。

实体联系图的基本成分是实体、联系和属性。

（5）.下列选项中，不属于结构化分析方法所使用的工具。

A. 数据流图B. 判定表和判定树C. 系统流程图D. ER （实体联系）图（分数:1.55）A.B.C. VD.解析：［解析］本题考查的是信息系统分析工具的基本知识。

45
UML的基本视图
UML的五类基本视图；
UML的用例视图； UML的逻辑视图； UML的构件视图； UML的并发视图； UML的配置视图。
2020/1/4
成都信息工程学院软件工程系
2020/1/4
成都信息工程学院软件工程系
33
场景(Scenarios)
场景用于刻画构件之间的相互关系，将四个视 图有机地联系起来。可以描述一个特定的视图 内的构件关系，也可以描述不同视图间的构件 关系。
2020/1/4
成都信息工程学院软件工程系
34
UML中的图和各视图的对应关系
场景视图：用例图 逻辑视图：类图和对象图 开发视图：类图和组件图 进程视图：顺序图、协作图、状态图、活
2020/1/4
成都信息工程学院软件工程系
3
Rational三剑客
Jim Rumbaugh Ivar Jacobson
Grady Booch
2020/1/4
成都信息工程学院软件工程系
4
方法学大 战阶段
UML的历史
统一阶段
公
标准化阶 段
众 反
馈
工业化阶 段
2020/1/4
成都信息工程学院软件工程系
依赖（ dependency）
依赖关系描述一个元素对另一个元素的依附。
聚合（aggregation）
描述元素之间整体和部分的关系
2020/1/4
成都信息工程学院软件工程系
15
图（diagram）
UML模型图（5类，9种）： 用例图 静态图（类图，对象图） 行为图（状态图，活动图） 交互图（顺序图，协作图） 实现图（构件图，配置图）

• 工作产品构件：也称为源代码构件，包括创建实施构件的源代码及 数据文件。
• 可执行构件 ：是系统执行时使用的构件，表示处理机上运行的可执 行单元。
1.构件图及其模型元素
• 1.构件 • 构件是由类、接口等逻辑元素打包而形成的物理模块
，是系统中可替换的部分。 • （2）构件和类
• 相似之处：1）都有名称；2）都实现一组接口；3）都参与 依赖、泛化和关联关系；4）都可以被嵌套；5）都有实例 ；6）都可以参与交互。
部署图建模及实例分析在线销售系统本次课的主要内容构件图表达系统代码本身的结构将系统中的构件包装成可替代性的物理单元部署图是uml中唯一能描述系统硬件的图由结点组成
本次课的主要内容
• 构件图与部署图
• 1.构件图及其模型元素 • 2.构件图建模及实例分析（在线销售系统） • 3.部署图及其模型元素 • 4.部署图建模及实例分析（在线销售系统）
3.部署图及其模型元素
• 1.结点 • （3）结点内包含的构件
• 构件与结点的关系
• 构件是参与系统执行的事物，结点是执行构件的事物。 • 结点执行构件，构件是被结点执行的事物 • 构件表示逻辑元素的物理打包，而结点表示构件的物理部署。
• 部署图可以表明构件之间的依赖关系。
• 二、连接 • 关联关系
• （1）输出接口：被构件实现的接口（供口） • （2）需求接口：构件使用的接口（需求接口或引入接口） • 接口位于两个构件中间，断开了构件的直接依赖关系。可
以由一个构件输出也可以被另一个构件引入。 • 2种方式表示构件与接口的关系
• 采用图标的方式 • 采用扩展的方式
1.构件图及其模型元素
• 3.构件之间的关系 • 构件图中可以体现出构件之间的依赖关系

UML构件图常用符号及含义图文详解UML组件图(又叫构件图)，是用来描述在软件系统中遵从并实现一组接口的物力的、可替换的软件模块。

它所表现的是一种系统静态实现的结构，能够帮助开发人员对系统组成达成一致的认识。

组件图的构成：1、组件：是用来表示系统中可替换的物理部件，是定义良好接口的物理实现单元。

2、接口：组件的接口分为两种，即导入接口和导出接口。

其中导入接口供访问操作的组件使用，导出接口供提供操作的组件使用。

3、实现：组件与接口元之间的连线，代表谁实现了这个接口。

4、依赖：是表示组件使用了另一个组件的接口，依赖于另一个接口而存在。

组件的类型：1、配置组件：该组件是构成一个可执行系统必要和充分的构件。

例如操作系统、Java虚拟机或者数据库管理系统等。

2、工作产品组件：模是指包括模型、源代码和用于创建配置组件的数据库文件，是配置组件的来源。

比如说UML图、Java类、数据库表以及动态链接库等。

3、执行组件：该组件是运行时创建的组件，是最终可运行的系统产生的允许结果。

比如说Servlet、HTML和XML文档等等。

组件的要素：1、规格说明：一个组件所提供服务的抽象描述。

(每个组件都必须提供特定的服务)2、一个或多个实现：组件是一种物理概念，它必须被一个或多个实现所支持。

3、受约束的构造标准：每一个组件在实现时必须遵从某种构造标准。

4、封装方法：组件遵从的封装方法。

5、部署方法：组件要运行，必须先部署，一个组件可以有多个部署。

组件和类图之间的差别：1、组件表示物理上的模块;2、组件可以是一个或几个类在文件中的存在;3、类是逻辑上的抽象，组件是客观上存在的物理抽象。

其表现为组件是可以部署的，而类是不可以被部署的，因此组件可以存在于节点上而类不能;4、一般组件只有操作，外界只能通过接口接触它们，但是类可以直接有属性和操作。

5、类图侧重于系统的逻辑设计，而组件图侧重于系统的物理设计及实现。
