导向钻孔施工记录
一、适用范围
本表用于对市政设施的管道采用导向钻孔作业过程进行记录。
二、执行标准
给水排水管道工程施工及验收规范，GB50268；给水排水构筑物工程施工及验收规范，GB50141等。以最新颁布的规范、标准为准。
三、表内填写提示
路段（里程）:本次钻孔的具体路段及起止里程。
设计管径、设计管顶埋深、设计管长度：按设计图要求填写。
穿越障碍物尺寸：按设计图提供的数据或现场实测数据填写。
出入土点距离: 按现场实测数据填写。
施工起止时间：每杆钻入土至加杆前出土的记录的时间。（每杆记录一次）
加杆长度：按每次加杆实际长度填写。
钻杆总长度：按每次加杆长度的累加值。
未入土杆长度：加杆前实测未入土杆长。
累记钻长深度：钻杆总长度-实测未入土杆长。
倾角：实测钻杆与水平的角度。
备注：填写施工过程中出现的问题、处理情况及需要补充说明的其他内容。
导向钻孔施工记录
工程名称 承包单位
单位工程名称 分包单位
路段（里程） 设计管径
（cm） 设计管顶埋深（m) 设计管长度（m) 穿越障碍物尺寸 出入土点距离
施工起止时间 加杆长度
（m) 钻杆总长度
（m) 未入土段杆长度（m) 累计钻进深度
（m) 倾角（度） 备注
项目技术负责人： 质检员： 施工员： 年 月 日

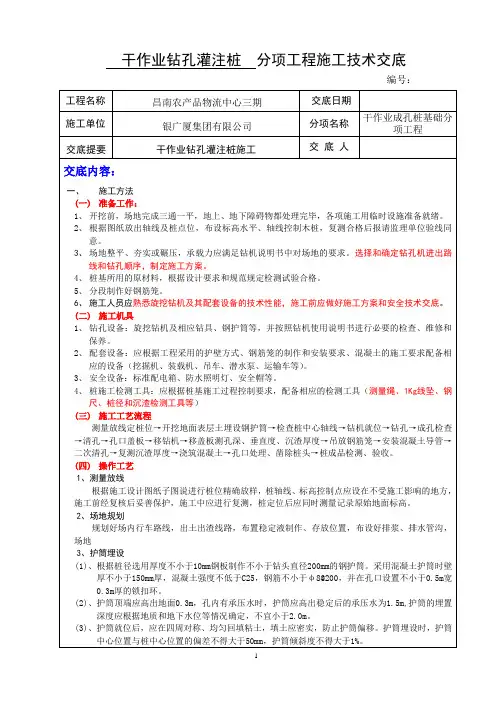

1 干作业钻孔灌注桩 分项工程施工技术交底
编号：
工程名称 昌南农产品物流中心三期 交底日期
施工单位 银广厦集团有限公司 分项名称 干作业成孔桩基础分项工程
交底提要 干作业钻孔灌注桩施工 交 底 人
交底内容：
一、 施工方法
(一) 准备工作：
1、 开挖前，场地完成三通一平，地上、地下障碍物都处理完毕，各项施工用临时设施准备就绪。
2、 根据图纸放出轴线及桩点位，布设标高水平、轴线控制木桩，复测合格后报请监理单位验线同意。
3、 场地整平、夯实或碾压，承载力应满足钻机说明书中对场地的要求。选择和确定钻孔机进出路线和钻孔顺序，制定施工方案。
4、 桩基所用的原材料，根据设计要求和规范规定检测试验合格。
5、 分段制作好钢筋笼。
6、 施工人员应熟悉旋挖钻机及其配套设备的技术性能，施工前应做好施工方案和安全技术交底。
(二) 施工机具
1、 钻孔设备：旋挖钻机及相应钻具、钢护筒等，并按照钻机使用说明书进行必要的检查、维修和保养。
2、 配套设备：应根据工程采用的护壁方式、钢筋笼的制作和安装要求、混凝土的施工要求配备相应的设备（挖掘机、装载机、吊车、潜水泵、运输车等）。
3、 安全设备：标准配电箱、防水照明灯、安全帽等。
4、 桩施工检测工具：应根据桩基施工过程控制要求，配备相应的检测工具（测量绳、1Kg线坠、钢尺、桩径和沉渣检测工具等）
(三) 施工工艺流程
测量放线定桩位→开挖地面表层土埋设钢护筒→检查桩中心轴线→钻机就位→钻孔→成孔检查→清孔→孔口盖板→移钻机→移盖板测孔深、垂直度、沉渣厚度→吊放钢筋笼→安装混凝土导管→二次清孔→复测沉渣厚度→浇筑混凝土→孔口处理、凿除桩头→桩成品检测、验收。
(四) 操作工艺
1、测量放线
根据施工设计图纸子图说进行桩位精确放样，桩轴线、标高控制点应设在不受施工影响的地方，施工前经复核后妥善保护，施工中应进行复测，桩定位后应同时测量记录原始地面标高。
钻孔桩钻进记录（冲击钻）
工程名称： 施工单位：
施工项目技术负责人： 工序负责人： 监理： 日期：
四川省建设厅制 墩（台）号 桩编号 桩径（m） 地面标高
（m） 设计桩尖标高
（m）
护筒长度
（m） 护筒顶标高
（m） 护筒埋置深度
（m） 钻头型式直径
（mm） 钻头质量
（kg）
时 间
共计
（h） 工作
内容 冲程
（m） 冲击次数
（次/分） 钻进深度（m） 孔位偏差（mm）
孔底
标高
（m） 孔内
水位
（m） 备 注
年月日 起 止
本次 累计 前 后 左 右
时 分 时 分
钻孔中出现的问题
及处理办法 SG—S018填写说明
一、本表适用于钻孔灌注桩（冲击钻）的钻进记录。
二、本表由钻机施工人员根据实际钻进情况填写，项目技术负责人、该工序施工负责人签字。
三、在进行单桩钻孔记录时，如发现异常，应弄清情况，如实记录，并将问题及处理结果记录在“钻孔中出现的问题及处理方法”一栏中。
Xxx工程
钻孔灌注桩施工原始记录表
承包单位： 合同号：
监理单位： 编 号：
工程名称 桩号及部位 桩径(cm) 开钻日期
护筒长度（m） 护筒顶标高(m） 护筒埋置深度（m） 钻头形式和直径（m）
上班交接时进尺（m） 本班进尺(m) 累计进尺（m） 由 月 日 时至 月 日 时 分
起止时间 共计 工作项目 冲程 冲击次数(次/分) 钻进深度（m) 检孔深度 孔底标高 孔内水位 地质情况 泥浆比重 备注
h min h min h 本次 累计
时间统计 纯钻时间 辅助生产时间(h) 非生产时间(h） 合计时间 取渣 检孔 检钻 查具 接换的丝绳 投石 投士 小计 孔内事故 机械事故 待料 停电 小计
施工单位技术负责人： 记录: 复核： 监理工程师：
