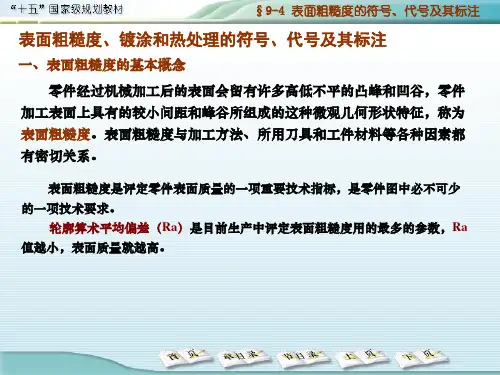

表面粗糙度及加工符号

表面粗糙度符号、代号

1.图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。

或不去除材料的方法）但对表面粗糙度的其他规定没有要求时，允许只注表面粗糙度

符号。

4. 表面粗糙度参数和各项规定注写的位置。

b ——加工方法、镀涂或其他表面处理;

c ----- 取样长度（mm）；

d ——加工纹理方向符号;

e ----- 加工余量（mm）；

f ——粗糙度间距参数值（mm）或轮廓支撑长度率 al、a2 al a2 c（f）

粗糙度高度参数的允许值（H m）；

5. 图样上表示零件表面粗糙度的符号

符 号 意义及说明

基本付亏，表小表面口」用任何方法狄侍。少不加注粗糙度参数 值或有关说明（例如：表面处理、局部热处理状况等）时，仅适用 丁简化代号标注

基本付亏加 短划，表小表面TH用去除材料的方法狄侍。例如： 车、铢、钻、磨、剪切、抛光、腐蚀、电火花加工、气割等

基本付亏加小圆，表小表面TH用不去除材料的方法狄侍。例 如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。或者是用 丁保持原供应状况的表面（包括保持上道工序的状况）

\/~ r v~\ 在上述三个符号的长边上均可加一横线，用丁标注有关参数和

说明

\7~ Z xAl 在上述二个付*上均可加 小圆，表小所有表回具有相RJ的表

面粗糙度要求

6. 当允许在表面粗糙度参数的所有实测值中超过规定值的个数少丁总数的 16%时，应在

图样上标注表面粗糙度参数的上限值或下限值。

7. 当要求在表面粗糙度参数的所有实测值中不得超过规定值时， 应在图样上标注表面粗

糙度参数的最大值或最小值。

8. 表面粗糙度高度参数轮廓算术平■均偏差 Ra值的标注见下表，Ra在代号中用数值表小 （单位为微米K m）,参数值前可不标注参数代号。

代号 意义 代号 意义

y

用任何方法获得的表面粗糙度，

Ra的上限值为3.2^1 m

/ Ling,/

V

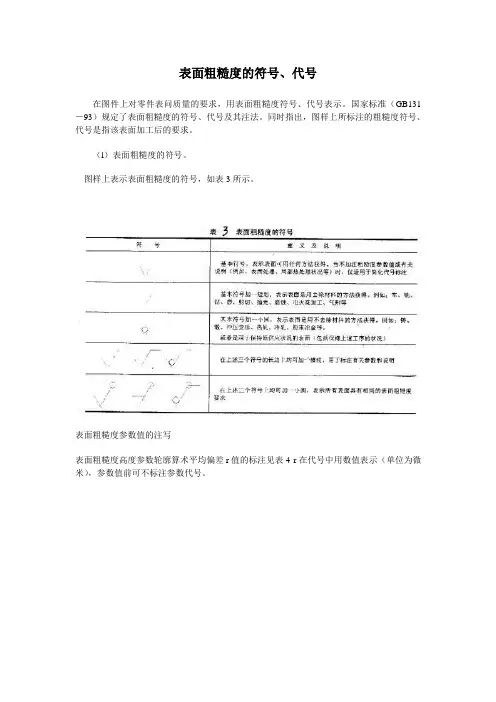

表面粗糙度的符号、代号

在图件上对零件表问质量的要求，用表面粗糙度符号、代号表示。国家标准（GB131－93）规定了表面粗糙度的符号、代号及其注法。同时指出，图样上所标注的粗糙度符号、代号是指该表面加工后的要求。

（l）表面粗糙度的符号。

图样上表示表面粗糙度的符号，如表3所示。

表面粗糙度参数值的注写

表面粗糙度高度参数轮廓算术平均偏差r值的标注见表4 r在代号中用数值表示（单位为微米），参数值前可不标注参数代号。

表面粗糙度高度参数轮廓微观不平度十点高度r、轮廓最大高度r值（单位均为um）的标注见表5

如果允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的16％时，应在图样上标注表面粗糙度参数的上限值或下限值。

当要求在表面粗糙度参数的所有实测值中不得超过规定值时，应在图样上标注表面粗糙度的最大值或最小值。

(3)表面粗糙度其它各项规定

根据零件表面的功能需要和表面粗糙度高度参数值的测量要求等，还可以对表面粗糙度的标注作出其它一些规定，包括取样长度、指定加工方法、表面粗糙度间距参数轮廓的单峰平均间距、轮廓微观不平度的平均间距、轮廓支承长度率、加工纹理方向的控制和加工余量等，标注代号及其意义示例，见表6

表面粗糙度数值及其有关规定在符号中的注写位置的比例，如图2所示。

表面粗糙度的三种符号

引言

表面粗糙度是指物体表面的不平整程度。在工程学、物理学和材料科学等领域，表面粗糙度是一个重要的参数，它对于物体的摩擦、光学性质、材料疲劳等方面具有重要影响。表面粗糙度可以用一些符号来描述，本文将介绍三种常用的表面粗糙度符号及其含义。

一、Ra

1. 定义

Ra是指表面粗糙度参数中的一个，它代表了物体表面在一个给定长度范围内的平均偏差值。Ra是根据一条基准线在轮廓度曲线上测量的。基准线是一条与轮廓度曲线相切的线，位于轮廓度曲线上方和下方的所有面积的总和等于零。

2. 测量方法

测量Ra的常用方法是通过表面粗糙度仪来实现。仪器在物体表面上滑动，并记录下每个点的高度变化。然后，使用数学算法计算出所有点的高度的平均偏差值，即Ra。

3. 应用

Ra广泛应用于各种工程领域，特别是在需要确保物体表面光滑度和一致性的行业中。例如，制造业中的零件加工、汽车制造、电子设备等。精确控制Ra值可以确保产品的质量，降低摩擦损失，提高产品的性能和寿命。 二、Rz

1. 定义

Rz是表面粗糙度参数中的另一个重要指标，它代表了物体表面在一个给定长度范围内的峰值和谷值之间的差异。峰值是指曲线上最高点到基准线的距离，谷值是指曲线上最低点到基准线的距离。

2. 测量方法

测量Rz的方法与测量Ra类似，使用表面粗糙度仪在物体表面上滑动，记录下每个点的高度变化。然后，通过计算最高点和最低点之间的差异，得到Rz值。

3. 应用

Rz常用于需要考虑物体表面的峰谷结构的领域。例如，金属材料的防腐处理、涂层的附着性能等。控制Rz值可以提高涂层的附着力，减少腐蚀的风险。

三、Rq

1. 定义

Rq是表面粗糙度参数中的另一个符号，它代表了物体表面在一个给定长度范围内的均方根高度值。Rq的计算方法是先计算出所有测量点的高度的均方根值，然后取该均方根值的平方根。

2. 测量方法

测量Rq的方法与测量Ra和Rz类似，使用表面粗糙度仪在物体表面上滑动，记录下每个点的高度变化。然后，通过计算所有点高度的均方根值，得到Rq值。

粗糙度老标准与新标准符号

粗糙度是表面质量的一个重要指标，它反映了材料表面的不平整程度。在工程领域中，粗糙度的标准符号对于材料加工、表面处理和质量控制都具有重要意义。在过去的一段时间里，粗糙度的标准符号经历了一些变化，老标准与新标准之间存在一些差异。本文将对粗糙度的老标准与新标准符号进行比较，以便读者更好地理解和应用这一重要的表面质量指标。

首先，我们来看一下粗糙度的老标准符号。在老标准中，粗糙度通常用Ra来表示，它是表面在一个特定长度范围内的平均粗糙度值。Ra的单位通常是微米（μm），它可以直观地反映出表面的光洁度和平整程度。除了Ra之外，老标准中还有一些其他的符号，比如Rz、Rmax等，它们分别表示不同的粗糙度参数，用于更全面地描述表面的质量特征。

而在新标准中，粗糙度的符号体系有了一些变化。除了Ra之外，新标准中还引入了一些新的符号，比如Rq、Rp、Rv等。这些新的符号可以更准确地描述表面的质量特征，对于一些特殊的加工和表面处理工艺有着更好的适用性。同时，新标准还对原有的符号体系进行了一些调整和完善，使得粗糙度的描述更加准确和全面。

在实际应用中，粗糙度的标准符号对于工程师和技术人员来说都是非常重要的。它们不仅可以用于表征材料的表面质量，还可以作为质量控制的依据，帮助人们更好地选择加工工艺和表面处理方法。因此，了解粗糙度的老标准与新标准符号对于提高工程质量和效率都具有重要意义。

总的来说，粗糙度的老标准与新标准符号在某种程度上都可以反映出材料表面的质量特征，但它们之间也存在一些差异。了解和掌握这些符号体系，对于工程实践和质量控制都具有重要意义。希望本文能够对读者有所帮助，使他们能够更好地应用粗糙度的标准符号，提高工程质量和效率。
