简答
1、 描述彩色光的三个基本参量是什么？各是什么含义？
2、 高频调谐器有那些主要作用？
3、 PAL制彩色全电视视频信号有那些成分？各有什么作用？请画出彩条的全电视信号波形。
4、 简述亮度通道中为什么要设置以下电路：（1）4.43MHz陷波电路？（2）亮度延迟电路？（3）直流恢复电路？（4）本机消隐电路？
5、 电视接收机中显像管所需高压、中压用什么方法产生？
6、 彩色电视机的图像中频通道德功能是什么？对图像中频通道有何要求？
7、 伴音鉴频器为什么要进行限幅放大？
8、 彩色通道为什么要设消色电路？
9、 什么白平衡？什么是白平衡调制？
10、简述自动亮度限制（ABL）的工作原理。
11、会聚、色纯概念。
12、液晶的基本特性
13、液晶显示器的结构与工作原理
个人收集整理 勿做商业用途
1 / 15 扩展1 PAL-D制电视广播技术规范 GB3174－1995
Characteristics of PAL-D television broadcasting system
代替GB1385－78与GB3174－82
1主题内容与适用范围
本标准规定了PAL-D制电视广播系统的技术特性。
本标准适用于PAL-D制电视广播系统中心设备、发送设备、接收设备及传输设备接口
和测试仪器等有关设备的设计、生产和运行。
2名词术语
本标准中的名词术语遵循GB 7400《广播电视名词术语》中的有关定义。
3视频信号和同步脉冲基本特性
视频信号和同步脉冲基本特性见表1
表1 视频信号和同步脉冲基本特性参数表
序号 特性项目 参数值
1 每帧行数 625
2 扫描方式 2：1隔行扫描
3 扫描顺序 水平（行）：自左至右；
垂直（场）：自上至下
4 每秒场数（标称值） 50（场频fv ：50Hz）
5 行频及其容差 ：15625HZ±0.0001%
6 图像宽高比 4：3
1）
7
全电视信号
标称值和峰
值
消隐电平
（基准电平）
峰值白电平
黑电平与消隐电平
之差
同步脉冲电平 2）
0V；0%
0.7V；100%
0mV50mV；07%
－0.3V；-43% 个人收集整理 勿做商业用途
2 / 15 8 视频带宽（标称值） 6MHZ
注：1）全电视信号波形见图1。
2）百分数是以消隐电平（0V）为0%、峰值白电平（0.7V）为100%给出的；另有
一种表示法是以同步电平为0%、消隐电平为30%、峰值白电平为100%。
3）行、场同步脉冲时间参数细节
行、场同步脉冲时间参数细节见表2和图1、图2、图3、图4。
电子与通信技术：电视机原理
1、问答题 说明如何将彩色全电视信号按其构成特点逐一分离？
正确答案：利用频率分离法，将视频低端的亮度信号、复合同步信号与高端的色度信号和色同步信号分开；用幅度分离法将复合同步信号与亮度（江南博哥）信号与开；用时间分离法，将色度信号和色同步信号分开；用频率和相位双重分离法，将色度信号中的互相正交的V与U信号分开。
2、单选 混频电路的核心是（）器件。
A、线性
B、非线性
C、温度补偿
D、稳压
正确答案：B
3、单选 彩色的色调指的是颜色的（）。
A．种类
B．深浅
C．亮度
D．A与B
正确答案：A
4、多选 彩色电视信号编码器中，经编码后三基色信号变为（）。
A．U-Y
B．R-Y
C．G-Y
D．B-Y
E．Y
正确答案：B, D, E
5、判断题 同步分离电路出现故障时，会造成行、场不同步现象
正确答案：对
6、名词解释 残留边带
正确答案：图像信号经过调幅，在载频两边出现两个对称的边带，这两个边带的结构相同，都是传送同一信息。
因此在发射时设法抑制其中一个边带，只发送另一个边带。由于采用滤波器彻底滤掉一个边带、完好保留另一边带是不可能的，为了保留一个完整边带，只好将另一边带滤去大部分，残留一小部分。称残留边带。
7、名词解释 色度通道
正确答案：从彩色全电视信号中取出色度信号（包括色同步信号），然后经过放大处理和解码，还原三基色信号的电路。
8、名词解释 彩色钟
正确答案：不同色调的矢量处在平面不同位置上，可以用不同方位表示不同色调，称该色度信号矢量图为彩色钟。
9、判断题 为分离色度信号的U与V两个分量，延时解调电路中应有直通信号和延时信号两个信号。
正确答案：对
10、填空题 全电视信号中幅度最高的是（）信号，幅度为最高幅度的75%的消隐信号和图像中的黑电平。
正确答案：复合同步
11、单选 轮廓校正电路的作用是（）。
A、提高视觉清晰度
B、减少色调失真

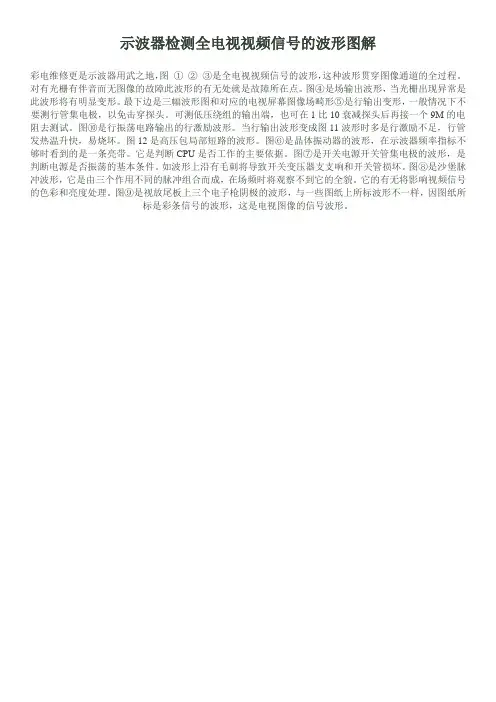

示波器检测全电视视频信号的波形图解
彩电维修更是示波器用武之地，图 ① ② ③是全电视视频信号的波形，这种波形贯穿图像通道的全过程。对有光栅有伴音而无图像的故障此波形的有无处就是故障所在点。图④是场输出波形，当光栅出现异常是此波形将有明显变形。最下边是三幅波形图和对应的电视屏幕图像场畸形⑤是行输出变形，一般情况下不要测行管集电极，以免击穿探头。可测低压绕组的输出端，也可在1比10衰减探头后再接一个9M的电阻去测试。图⑩是行振荡电路输出的行激励波形。当行输出波形变成图11波形时多是行激励不足，行管发热温升快，易烧坏。图12是高压包局部短路的波形。图⑥是晶体振动器的波形，在示波器频率指标不够时看到的是一条亮带。它是判断CPU是否工作的主要依据。图⑦是开关电源开关管集电极的波形，是判断电源是否振荡的基本条件。如波形上沿有毛刺将导致开关变压器支支响和开关管损坏。图⑧是沙堡脉冲波形，它是由三个作用不同的脉冲组合而成，在场频时将观察不到它的全貌。它的有无将影响视频信号的色彩和亮度处理。图⑨是视放尾板上三个电子枪阴极的波形，与一些图纸上所标波形不一样，因图纸所标是彩条信号的波形，这是电视图像的信号波形。 笔者最近将ET521A及健伍CS-4035模拟(40M)示波器进行了实际波形测试，并拍下了一些彩电波形供大家参考。
健伍CS-4035为带宽40MHz的实时模拟示波器，属典型的手动调节（无CRT读出功能）测试示波器，其所有测试均需手动调节，需对水平扫描速度、垂直灵敏度、同步电平等控制功能进行适当调节方能获得稳定合适的波形显示，由于其采用屏幕为8*10cm内刻度高亮度示波管进行波形显示，故而扫描线亮度清晰度高，内设有电视行场同步触发滤波通道，能方便观察到稳定的行场同步电视信号波形，是比较适合的常用模拟示波器。
ET521A波形测量采用数字取样、液晶显示，显示采用几秒刷新一次，方便人眼观察，当波形变化较多时，其显示的波形在显示一种波形后，下一次显示的波形又会有所不同，初次接触到的该类显示方式的朋友会不习惯，感觉到波形老是一跳一跳的，实际上是示波表在捕捉动态波形，进行静态显示，此时更能观察到波形的各个细节；当测量的波形为稳定而变化很小的信号时，则显示波形的稳定性与CRT模拟示波器显示无多大差别的，以上是笔者对数字示波表测量显示的粗浅理解，请大家多多指教。
