二维硬态切削过程的有限元仿真

摘 要

本文提供了一个用聚晶立方氮化硼刀具（PCBN）切削淬硬钢的有限元分析模型。该模型基于自适应网格技术和大变形技术，从而解决了在切屑变形过程中由于网格变形过大出现的网格畸变问题。在模拟切屑形成的过程中，使用了纯粹的变形技术来弥补了基于切屑分离准则的传统有限元模型的不足。这种方法不仅消除了切屑分离准则和预先定义分离线的需要，同时获得了一个更加真实和合理的切屑成形过程。本文用商业有限元软件ABAQUS/Explicit模拟不同刀具几何参数对切削力的影响，建立了直角切削时平面应变条件下刀具切削过程的仿真模型，并对不同切削几何参数（倒棱角度、切削速度）的有限元模型进行了计算分析和比较，并通过进行正交高速切削实验与仿真结果进行对比，得出了较为合理的硬态切削过程的刀具几何参数，这对实际切削过程的刀具优化设计和降低成本有着重要的指导意义。

关键词 切削仿真；ABAQUS/Explicit 软件；自适应网格技术；二维直角切削

目 录

摘 要 ................................................................................................................ I

第1章 绪论 ........................................................................................................ 1

1.1 课题背景 ................................................................................................... 1

1.1.1 课题来源 ............................................................................................ 1

1.1.2 课题的研究的背景和意义 ................................................................ 1

1.1.3 课题的总体内容 ................................................................................ 1

1.2 超硬刀具材料发展状况 ........................................................................... 2

1.2.1 概述 .................................................................................................... 2

1.2.2 超硬刀具材料发展概况 .................................................................... 2

1.2.3 PCBN刀具的性能及应用 ................................................................. 3

1.3 有限元仿真技术在切削加工中应用 ....................................................... 6

1.4 有限元仿真技术发展状况及前景 ........................................................... 8

1.4.1 ABAQUS ............................................................................................. 8

1.4.2 几种有限元软件的发展和比较 ...................................................... 11

1.4.3 国内外有限元软件的发展与现状 .................................................. 12

1.5 本章小结 ................................................................................................. 13

第2章 有限元方法简介 .................................................................................. 14

2.1 有限元法分析问题概述 ......................................................................... 14

2.2 平面问题的有限元法 ............................................................................. 16

2.3 ABAQUS/Explicit分析的基本原理 ....................................................... 16

2.3.1 切屑成形仿真 .................................................................................. 16

2.3.2 稳定时间限定值 .............................................................................. 17

2.3.3 接触和摩擦分析 .............................................................................. 17

2.3.4 自适应网格技术 .............................................................................. 18

2.4 本章小结 ................................................................................................. 20

第3章 ABAQUS的仿真建模 ........................................................................ 21

3.1 金属切削过程描述 ................................................................................. 21

3.2 ABAQUS仿真模型的建立 ..................................................................... 21

3.2.1 总体模型 .......................................................................................... 21

3.2.2 材料特性 .......................................................................................... 23

3.2.3 边界条件 .......................................................................................... 23

3.2.4 划分网格 .......................................................................................... 23

3.2.5 提交作业 .......................................................................................... 24

3.3 模型子程序 ............................................................................................. 24

3.4 本章小结 ................................................................................................. 30

第4章 ABAQUS的仿真计算分析与结果比较 ............................................ 31

4.1 倒棱角度对切削力的影响 ..................................................................... 31

4.1.1 实验参数 .......................................................................................... 31

4.1.2 切削过程的模拟结果 ...................................................................... 31

4.1.3 工件切削区域的应力分布 .............................................................. 32

4.1.4 切削力影响分析 .............................................................................. 34

4.2 刀具进给速度对切削力的影响 ............................................................. 35

4.2.1 实验参数 .......................................................................................... 35

合集下载

硬态切削表面残余应力分析研究

硬态切削表面残余应力分析研究

硬态切削表面残余应力分析研究

李万钟;屈健康;李娜娜;徐颖强;郭彩虹

【摘 要】以轴承钢GCr15为研究对象，根据热-弹塑性有限元理论，建立了热力耦合的二维正交硬态切削模型。根据硬态切削的特点，在硬态切削有限元模型中设置了未预先设置分离线的点面接触并选择了Johnson-Cook材料本构模型，通过有限元分析计算，得到了不同切削参数和刀具几何参数条件下已加工表面残余应力的模拟结果。对结果进行比较分析得出，最大压残余应力出现在工件表面，沿着深度的增加工件内部的残余应力由残余压应力转化为残余拉应力，并逐渐趋向于零。这对于控制和提高硬态切削工件表面质量具有重要的理论指导意义。%Taking

bearing steel GCr15 as the object, the thermal-mechanical 2D orthogonal

hard cut-ting simulation model is established based on the thermal elastic-plastic mechanics. The finite element model of hard cutting is established

with the point-surface contact of fail-ing to set separation line and the

Johnson-Cook material constitutive model according to the characteristics

of the hard cutting. The effects of the cutting parameters and cut-ting

tool’s geometric on the residual stress of the machined surface are

obtained by the ABAQUS software. The results indicate that maximum

切削加工中的有限元模拟

切削加工中的有限元模拟

切削加工中的有限元模拟

作者：BerendDenkena、Luis De Leon、Maya Otte 来源：德国Werkstatt + Betrieb杂志

借助于有限元分析工具（FEM）的灵活性可以全面地描述切削过程；与实验测试相比，有限元分析可以更好地描述难以测量或者原本无法描述的加工过程。

切削过程的建模以及模拟对于降低加工工时和成本至关重要。模拟作为开发工具可以用于质量管理和质量优化，并尽可能降低生产起步阶段的风险和试制费用。有限元分析（FEM）是一种数学方法，尤其适用于解决与工程实际相关的问题，并能在更广的范围内传播。首先将需计算区域划分为若干大小有限的小单元。在每一个不等于0的有限单元内寻找解决方案。整个区域的解决方案通常情况下由相当庞大但精巧的、填充好的线性方程式运算得出。

使用有限元模拟可以借助数学方法对切削过程进行重建，同时将整个过程中任意部位和时间点的温度、延展、延展率、应力和受力计算出来。因此，有限元模拟可以用来支持不同场合下的实验研究（图1）。

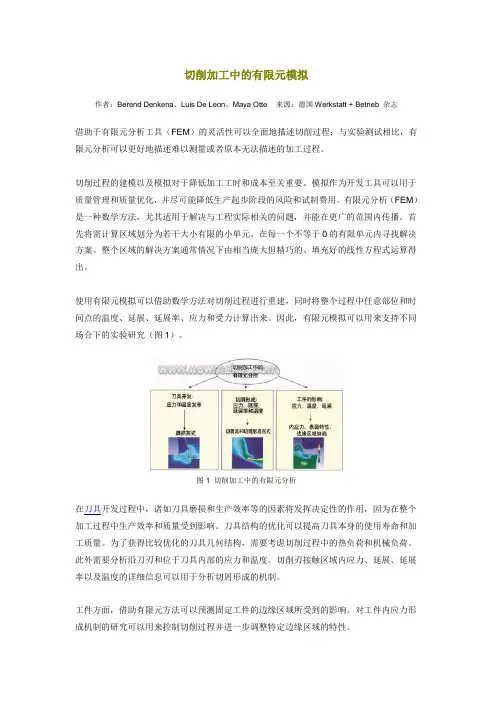

图1 切削加工中的有限元分析
