晶体二极管
一、二极管的特性

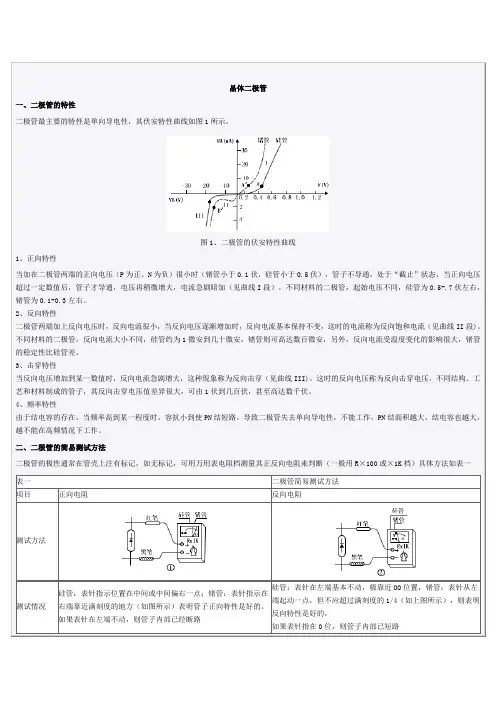

二极管最主要的特性是单向导电性，其伏安特性曲线如图1所示，
图1、二极管的伏安特性曲线
1、正向特性
当加在二极管两端的正向电压（P为正、N为负）很小时（锗管小于0.1伏，硅管小于0.5伏），管子不导通，处于“截止”状态，当正向电压超过一定数值后，管子才导通，电压再稍微增大，电流急剧暗加（见曲线I段）。不同材料的二极管，起始电压不同，硅管为0.5-.7伏左右，锗管为0.1-0.3左右。
2、反向特性
二极管两端加上反向电压时，反向电流很小，当反向电压逐渐增加时，反向电流基本保持不变，这时的电流称为反向饱和电流（见曲线II段)。不同材料的二极管，反向电流大小不同，硅管约为1微安到几十微安，锗管则可高达数百微安，另外，反向电流受温度变化的影响很大，锗管的稳定性比硅管差。
3、击穿特性
当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿（见曲线III)。这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由1伏到几百伏，甚至高达数千伏。
4、频率特性
由于结电容的存在，当频率高到某一程度时，容抗小到使PN结短路。导致二极管失去单向导电性，不能工作，PN结面积越大，结电容也越大，越不能在高频情况下工作。
二、二极管的简易测试方法
二极管的极性通常在管壳上注有标记，如无标记，可用万用表电阻档测量其正反向电阻来判断（一般用R×100或×1K档）具体方法如表一
表一 二极管简易测试方法
项目 正向电阻 反向电阻
测试方法
测试情况 硅管：表针指示位置在中间或中间偏右一点；锗管：表针指示在右端靠近满刻度的地方（如图所示）表明管子正向特性是好的。
如果表针在左端不动，则管子内部已经断路 硅管：表针在左端基本不动，极靠近OO位置，锗管：表针从左端起动一点，但不应超过满刻度的1/4（如上图所示），则表明反向特性是好的，
如果表针指在0位，则管子内部已短路 三、二极管的主要参数
第 1 页 共 2 页 快恢复二极管和超快恢复二极管的电源特性分析
在二次侧的输出整流中，普通选用反向复原时闷较短的整流，常用的主要有快复原二极管、超快复原二极管、肖特基势垒二极管。
快复原二极管和超快复原二极管广泛用于脉宽调制器、开关电源、不间断电源（UPS）等领域作为高频、大的整流二极管、续流二极管或堵塞二极管，是极有进展前途的器件，具有开关特性好、反向复原时光短、耐压高、正向电流大、体积小、安装简便等优点。这两种整流二极管还削减了开关尖峰，而这种尖峰挺直影响输出直流电压的波纹。
快复原二极管是指反向复原时光很短，普通小于SUs，快速由导通状态过渡到关断状态的PN结整菠管。它在创造工艺上采纳掺金措施，在结构上有的采纳PN结型结构，有的采纳改进的PIN结构，可获得较高的开关速度和较低的正向压降。它从性能上可分为快复原和超快复原两个等级，前者的反向复原时光为数百纳秒或更长．后者则在100ns以下，大大提高了电源的效率。 PIN结构快复原二极管与一般PN结二极管不同，它在P型硅材料与N型硅材料中间增强了基区I，构成P-I-N硅片。因为基区很薄，反向复原电荷很小，所以快复原二极管的反向复原时光较短。在同等容量下，PIN结构快复原二极管具有正向压降低，反向复原时光短等优点。对于不同型号的快复原二极管来说，耐压越高，电流越大，复原时光就越长，导通压降就越大。快复原二极管常用于开关频率不太高（ 20
- 50kHz）的输出整流电路中。
快复原二极管的反向复原时光普通为几百纳秒，正向电流是几安培至几千安培，反向峰值电压可达几百伏至几千伏。常用的小电流快复原二极管的主要型号有FR101 - FR107（1A，50 - IOOOV）、FR301 - FR307（3A，50 - IOOOV）等，可用于辅助开关电源的输出整流。在挑选快复原二极管时，其反向复原时光应当约为开关晶体管升高时光的1/3更小。
超快复原二极管是在快复原二极管基础上进展而成的，其反向复原电
光敏二极管参数
光敏二极管是一种用于检测光线强度和转换光信号的电子器件。它是一种半导体器件，可以将光能转换为电能。
光敏二极管的主要参数包括响应频率、响应速度、响应谱线、光灵敏度和噪声等。
响应频率是指光敏二极管对光信号的响应范围，一般以赫兹（Hz）为单位。光敏二极管的响应频率越高，它能够接收到更高频率的光信号。
响应速度是指光敏二极管从接收到光信号到产生电信号的时间。响应速度越快，光敏二极管能够更准确地测量光信号的变化。
响应谱线是指光敏二极管对不同波长光的响应程度。不同类型的光敏二极管对于不同波长的光信号有不同的响应谱线，因此在选择光敏二极管时需要考虑需要测量的光信号的波长范围。
光灵敏度是指光敏二极管对光信号的灵敏程度。光灵敏度越高，光敏二极管能够更好地转换光信号为电信号，提供更准确的测量结果。
噪声是指光敏二极管在测量过程中产生的随机信号。噪声会影响光敏二极管的测量精度，因此需要考虑噪声水平在选择光敏二极管时的影响。
除了以上参数，光敏二极管的其他重要特性还包括工作电压、漏电流、线性范围和温度特性等。工作电压是指光敏二极管正常工作所需的电压。漏电流是指在没有光照射时，光敏二极管本身产生的微弱电流。线性范围是指光敏二极管能够线性响应光信号的范围。温度特性是指光敏二极管在不同温度下的性能变化情况。
根据不同应用的需求，选择适合的光敏二极管参数是至关重要的。不同的光敏二极管参数适用于不同的光测量应用，如光电测量、光通信、光电导等。因此，在选购光敏二极管时，需要综合考虑这些参数，以获得最佳的性能和准确的测量结果。
二极管的主要参数
二极管是一种主要由两个电极（即正极和负极）组成的电子器件。它是半导体器件的一种，具有一些重要的参数，下面将详细介绍这些参数。
1.额定峰值反向电压（VR）：指二极管所能承受的最大反向电压。当反向电压高于额定峰值时，会导致二极管击穿，失去正常功能。
2.额定直流正向电流（IF）：指在正向电压下，二极管所能承受的最大电流。当超过额定直流正向电流时，二极管可能会过载损坏。
3.最大导通电流（IFM）：指二极管在导通状态下所能承受的最大电流。超过该电流，二极管可能会由于过热而损坏。
4.静态电阻（RS）：指二极管正向导通时的电阻。该参数影响二极管的电压降和功耗。
5.正向压降（VF）：指二极管正向导通时的电压降。不同类型的二极管具有不同的正向压降，这个参数会影响电路的设计和功耗。
6. 动态电阻（rd）：指在二极管正向导通时，电压变化与电流变化之比。动态电阻决定了二极管的响应速度和频率特性。
7.反向漏电流（IR）：指二极管在反向电压下的漏电流。该参数影响二极管的反向恢复速度和反向漏电功耗。
8. 反向恢复时间（trr）：指二极管由正向导通到反向截止状态的时间。这个时间决定了二极管在高频应用中的性能。
9. 反向恢复电荷（Qrr）：指正向导通状态下，当二极管截止时，由于载流子的复合和电荷移动而产生的额外电荷。这个参数决定了二极管的反向恢复能力。 10. 热阻（Rth）：指二极管在正常工作温度下的散热能力。较低的热阻可以帮助降低二极管的温度，提高其可靠性和寿命。
除了以上提到的参数，还有一些其他参数也很重要，例如温度系数、漂移电流、噪声系数等。这些参数在不同应用场合下扮演着不同的角色，并且通过适当的选择和优化可以使二极管在电路中发挥出最佳的性能。
总结起来，二极管的主要参数可以分为电流参数、电压参数、速度参数和热参数等几个方面。在实际应用中，选择合适的二极管必须综合考虑这些参数，并与具体的电路需求相匹配，以确保电路的稳定和可靠性。
