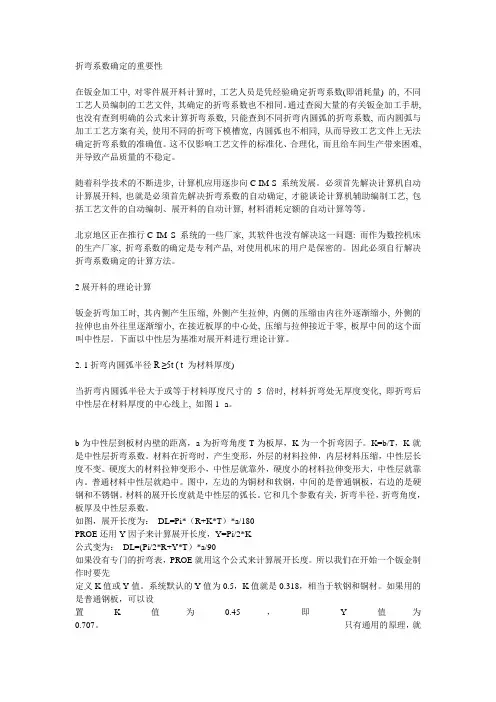

折弯系数确定的重要性
在钣金加工中, 对零件展开料计算时, 工艺人员是凭经验确定折弯系数(即消耗量) 的, 不同工艺人员编制的工艺文件, 其确定的折弯系数也不相同。通过查阅大量的有关钣金加工手册,
也没有查到明确的公式来计算折弯系数, 只能查到不同折弯内圆弧的折弯系数, 而内圆弧与加工工艺方案有关, 使用不同的折弯下模槽宽, 内圆弧也不相同, 从而导致工艺文件上无法确定折弯系数的准确值。这不仅影响工艺文件的标准化、合理化, 而且给车间生产带来困难,
并导致产品质量的不稳定。
随着科学技术的不断进步, 计算机应用逐步向C IM S 系统发展。必须首先解决计算机自动计算展开料, 也就是必须首先解决折弯系数的自动确定, 才能谈论计算机辅助编制工艺, 包括工艺文件的自动编制、展开料的自动计算, 材料消耗定额的自动计算等等。
北京地区正在推行C IM S 系统的一些厂家, 其软件也没有解决这一问题: 而作为数控机床的生产厂家, 折弯系数的确定是专利产品, 对使用机床的用户是保密的。因此必须自行解决折弯系数确定的计算方法。
2展开料的理论计算
钣金折弯加工时, 其内侧产生压缩, 外侧产生拉伸, 内侧的压缩由内往外逐渐缩小, 外侧的拉伸也由外往里逐渐缩小, 在接近板厚的中心处, 压缩与拉伸接近于零, 板厚中间的这个面叫中性层。下面以中性层为基准对展开料进行理论计算。
2. 1折弯内圆弧半径R ≥5t ( t 为材料厚度)
当折弯内圆弧半径大于或等于材料厚度尺寸的5 倍时, 材料折弯处无厚度变化, 即折弯后中性层在材料厚度的中心线上, 如图1- a。
b为中性层到板材内壁的距离，a为折弯角度T为板厚，K为一个折弯因子。K=b/T，K就是中性层折弯系数。材料在折弯时，产生变形，外层的材料拉伸，内层材料压缩，中性层长度不变。硬度大的材料拉伸变形小，中性层就靠外，硬度小的材料拉伸变形大，中性层就靠内。普通材料中性层就趋中。图中，左边的为铜材和软钢，中间的是普通钢板，右边的是硬钢和不锈钢。材料的展开长度就是中性层的弧长。它和几个参数有关，折弯半径，折弯角度，板厚及中性层系数。

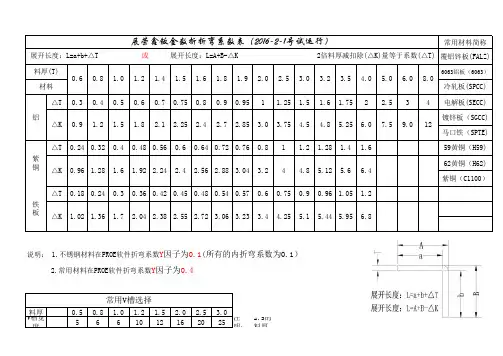

常用材料简称覆铝锌板(FALZ)6063铝板（6063）冷轧板(SPCC)△T0.30.40.50.60.70.750.80.90.9511.251.51.61.7522.534电解板(SECC)镀锌板（SGCC)马口铁（SPTE)△T0.240.320.40.480.560.60.640.720.760.811.21.281.41.659黄铜（H59)62黄铜（H62)紫铜（C1100）△T0.180.240.30.360.420.450.480.540.570.60.750.90.961.051.2料厚0.50.81.01.21.52.02.53.0V槽宽度5661012162025注明：2.5的料厚没有20宽的V槽用25替代。铁板常用V槽选择铝紫铜2.722.552.382.041.71.365.956.85.44△K3.063.233.44.255.11.023.043.244.85.125.66.412△K0.961.281.61.922.242.42.562.884.54.85.256.07.59.02.12.42.72.853.03.754.06.05.08.0△K0.91.21.51.82.251.92.02.53.0 展开长度：L=a+b+△T 或 展开长度：L=A+B-△K 2倍料厚减扣除(△K)量等于系数(△T)展荣鑫钣金数折折弯系数表（2016-2-1号试运行）料厚(T)材料3.23.5说明： 1.不锈钢材料在PROE软件折弯系数Y因子为0.1(所有的内折弯系数为0.1） 2.常用材料在PROE软件折弯系数Y因子为0.40.60.81.01.21.41.51.61.8
钣金类报价计算方式
第一篇：钣金类报价计算方式
钣金类报价计算方式
钣金的制造核价是按操作时间计算的
激光切割 8RMB/M每个小孔洞按1RMB计算
数控计价 5RMB/Min
数控折弯计价 每边1RMB大边加倍
冷作焊接计算 一天70RMB，每工一天50KG为基准
以上计算方式需综合素质高，对行业动态极为了解，即操作困难
以下钣金计算是不考虑制造加工工艺的经验计算式：
材料价 = 展开落料公斤数 x 市场材料价
加工费计算：不考虑工艺，税收，管理费用及运费
基准计算：3200RMB/T的冷轧钢板t = 2.0 1804-m 7级 IT7 冷作加工费用：8.0~8.4RMB/KG，工人每工制作50KG以上，冷作包括以下：砂轮机切割、老式剪床、老式折弯机、火焰穿孔、老电焊、外包价格为7.2~7.5RMB/KG。
以上加工系数基数设置为 1。
数控剪板、数控冲孔、数控折弯、CO2保护焊，该外包费用取系数2.5~3.5，并根据制程数、复杂度考虑系数的取上和取下。
激光切割为冲的2倍；
当板材 不等于 2时，加工费用按 等于 2计算
当板材 小于 1.2时，加工费用 加乘2.5~3.5 材料市场价浮动时，加工费用基数不变。
如板金制作中全装配，无焊接，则计数系数加乘0.75~0.85，一般取大；
如公差等级提高为1804-f时，计数系数加乘1.5~2；
如为批量清理毛刺倒钝加工时，计数系数加乘1.1~1.5；
表面喷塑价为 20~30 RMB /m2；
表面三度油漆加工价为 15~20RMB/m2； 有特殊要求的，制造加工困难，必须考虑成品率，将成品率系数加乘；
以上核价为标准核价，即报废率在3%以内，该利润大致为28%35%，扣除税收，则利润为18%23%左右，若对利润有要求的，则核价时相应加乘系数，不应小于1.75
第二篇：sw、pre钣金展开计算
钣金的折弯扣除计算
不论你在什么时候开始，重要的是开始之后就不要停止。2010-09-12 工作三个月来，虽只草草接三个钣金项目，但对钣金折弯之喜爱，已很深厚了。90度折弯到非90度的折弯是钣金折弯的一道分水岭，好在现今，于我它只一小小沟渠！

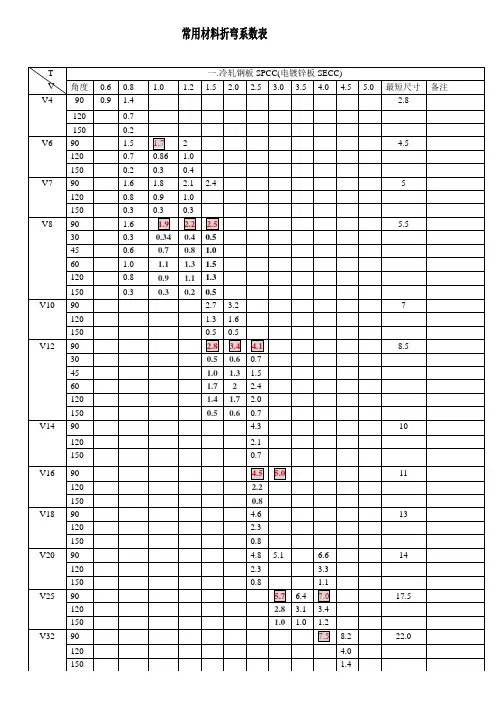

常用材料折弯系数表
T
V 一.冷轧钢板SPCC(电镀锌板SECC)
角度 0.6 0.8 1.0 1.2 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 最短尺寸 备注
V4 90 0.9 1.4 2.8
120 0.7
150 0.2
V6 90 1.5 1.7 2 4.5
120 0.7 0.86 1.0
150 0.2 0.3 0.4
V7 90 1.6 1.8 2.1 2.4 5
120 0.8 0.9 1.0
150 0.3 0.3 0.3
V8 90 1.6 1.9 2.2 2.5 5.5
30 0.3 0.34 0.4 0.5
45 0.6 0.7 0.8 1.0
60 1.0 1.1 1.3 1.5
120 0.8 0.9 1.1 1.3
150 0.3 0.3 0.2 0.5
V10 90 2.7 3.2 7
120 1.3 1.6
150 0.5 0.5
V12 90 2.8 3.4 4.1 8.5
30 0.5 0.6 0.7
45 1.0 1.3 1.5
60 1.7 2 2.4
120 1.4 1.7 2.0
150 0.5 0.6 0.7
V14 90 4.3 10
120 2.1
