电子线路设计与制作实验报告

三点式正弦波振荡器(高频电子线路实验报告)摘要本实验采用三点式正弦波振荡器电路，通过实验验证了三点式正弦波振荡器的设计和实际应用，其中包括三点式正弦波振荡器的基本原理、电路结构和工作特性等。

实验结果表明，通过合理的电路设计和优化，可以得到高精度、稳定性好的正弦波振荡器，为工程应用提供了重要的参考。

关键词：三点式正弦波振荡器、电路结构、工作特性一、实验目的1.熟悉三点式正弦波振荡器的基本原理和电路结构；3.通过实验验证三点式正弦波振荡器的设计和实际应用。

二、实验原理三点式正弦波振荡器是一种常用的基本电路，它通过正反馈作用在电路中产生自激振荡现象，从而输出对称的正弦波信号。

其基本原理如下：当输出正弦信号幅度变动时，输入放大器的反相输出端和反馈电容之间的电压也会变化，导致反馈放大器的增益也会随之变化，最终导致输出正弦波的幅度稳定在一定的水平上。

同时，在电路中增加合理的RC网络，可以使三点式正弦波振荡器输出的波形更加准确、稳定。

其中，- OA1, OA2分别为运算放大器；- R1, R2, R3分别为电阻，C1, C2分别为电容，L为电感；- 输出信号可以从OA1反相输出端或者OA2非反相输出端输出。

三、实验过程本实验采用EDA软件进行电路仿真和搭建，整个实验过程分为以下几个步骤：1.根据电路原理图，使用EDAW工具将三点式正弦波振荡器的电路搭建出来；2.依据实验材料，按照电路图要求选择合适的R、C、L值；3.将搭建好的电路连接上电源（+12V），开启仿真。

4.在电路仿真过程中，通过示波器观察输出的正弦波形，并分析波形的稳定性和频率响应等特性；5.修改电路参数，观测输出波形的变化情况，并记录相应的数据；四、实验结果通过实验，在合适的电路参数和电源电压下，三点式正弦波振荡器的输出波形为一定幅值的正弦波。

图2 实验得到的三点式正弦波振荡器输出波形五、实验分析通过本实验，我们可以看出三点式正弦波振荡器具有以下特点：1.输出波形准确、稳定。

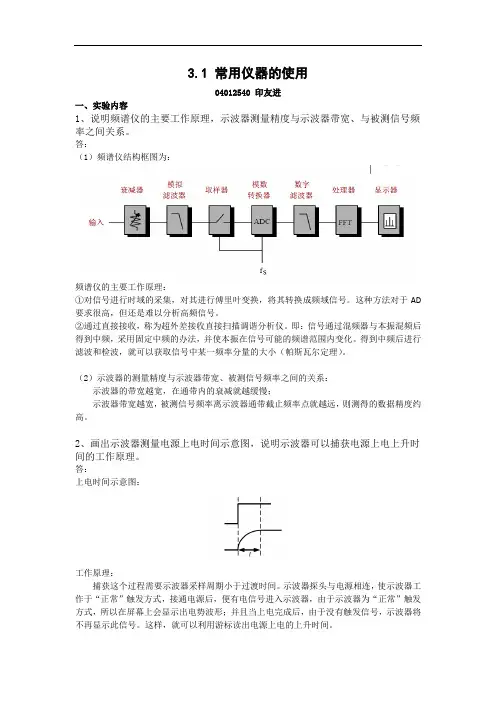

3.1 常用仪器的使用04012540 印友进一、实验内容1、说明频谱仪的主要工作原理，示波器测量精度与示波器带宽、与被测信号频率之间关系。

答：（1）频谱仪结构框图为：频谱仪的主要工作原理：①对信号进行时域的采集，对其进行傅里叶变换，将其转换成频域信号。

这种方法对于AD 要求很高，但还是难以分析高频信号。

②通过直接接收，称为超外差接收直接扫描调谐分析仪。

即：信号通过混频器与本振混频后得到中频，采用固定中频的办法，并使本振在信号可能的频谱范围内变化。

得到中频后进行滤波和检波，就可以获取信号中某一频率分量的大小（帕斯瓦尔定理）。

（2）示波器的测量精度与示波器带宽、被测信号频率之间的关系：示波器的带宽越宽，在通带内的衰减就越缓慢；示波器带宽越宽，被测信号频率离示波器通带截止频率点就越远，则测得的数据精度约高。

2、画出示波器测量电源上电时间示意图，说明示波器可以捕获电源上电上升时间的工作原理。

答：上电时间示意图：工作原理：捕获这个过程需要示波器采样周期小于过渡时间。

示波器探头与电源相连，使示波器工作于“正常”触发方式，接通电源后，便有电信号进入示波器，由于示波器为“正常”触发方式，所以在屏幕上会显示出电势波形；并且当上电完成后，由于没有触发信号，示波器将不再显示此信号。

这样，就可以利用游标读出电源上电的上升时间。

3、简要说明在FM 调制过程中，调制信号的幅度与频率信息是如何加到FM 波中的？答：载波的瞬时角频率为()()c f t k u t ωωΩ=+，(其中f k 为与电路有关的调频比例常数）已调的瞬时相角为000t ()()t t c f t dt t k u t dt θωωθΩ=++⎰⎰（）=所以FM 已调波的表达式为：000()cos[()]t om c f u t U t k u t dt ωθΩ=++⎰当()cos m u t U t ΩΩ=Ω时，00()cos[sin ]om c f u t U t M t ωθ=+Ω+其中f M 为调制指数其值与调制信号的幅度m U Ω成正比，与调制信号的角频率Ω反比，即m f fU M k Ω=Ω。

电子线路CAD课程设计报告院系：信息工程学院专业：电子信息工程2011年 6 月20 日目录2.1 题目描述： .............................................................................. - 1 -2.1.1振荡电路设计仿真 .......................................................... - 1 -2.1.2 8051开发板 ..................................................................... - 1 -2.2 要求：....................................................................................... - 1 -三、课程设计报告内容 ....................................................................... - 2 -3.1 设计原理 ................................................................................. - 2 -3.1.1 振荡电路设计原理 ....................................................... - 2 -3.1.2 8051开发板设计原理 .................................................. - 2 -3.2 Proteus电路原理图设计 .......................................................... - 3 -3.2.1 振荡电路原理图： ......................................................... - 3 -3.2.2 8051开发板原理图 ......................................................... - 4 -3.3 软件仿真和结果分析 .............................................................. - 4 -3.3.1振荡电路 .......................................................................... - 4 -3.3.2 8051开发板各模块的仿真 ............................................. - 5 -3.4 设计和模拟过程中出现的问题及解决办法 .......................... - 9 -四、设计总结和心得体会 ................................................................... - 9 -一、课程设计目的课程设计以电子线路CAD软件设计原理为基础，重点在硬件设计领域中实用的电子线路设计软件的应用。

中南大学《通信电子线路》实验报告学院信息科学与工程学院题目调制与解调实验学号专业班级姓名指导教师实验一振幅调制器一、实验目的：1．掌握用集成模拟乘法器实现全载波调幅和抑止载波双边带调幅的方法。

2．研究已调波与调制信号及载波信号的关系。

3．掌握调幅系数测量与计算的方法。

4．通过实验对比全载波调幅和抑止载波双边带调幅的波形。

二、实验内容：1．调测模拟乘法器MC1496正常工作时的静态值。

2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。

3．实现抑止载波的双边带调幅波。

三、基本原理幅度调制就是载波的振幅（包络）受调制信号的控制作周期性的变化。

变化的周期与调制信号周期相同。

即振幅变化与调制信号的振幅成正比。

通常称高频信号为载波信号。

本实验中载波是由晶体振荡产生的10MHZ高频信号。

1KHZ的低频信号为调制信号。

振幅调制器即为产生调幅信号的装置。

在本实验中采用集成模拟乘法器MC1496来完成调幅作用，图2-1为1496芯片内部电路图，它是一个四象限模拟乘法器的基本电路，电路采用了两组差动对由V1－V4组成，以反极性方式相连接，而且两组差分对的恒流源又组成一对差分电路，即V5与V6，因此恒流源的控制电压可正可负，以此实现了四象限工作。

D、V7、V8为差动放大器V5与V6的恒流源。

进行调幅时，载波信号加在V1－V4的输入端，即引脚的⑧、⑩之间；调制信号加在差动放大器V5、V6的输入端，即引脚的①、④之间，②、③脚外接1KΩ电位器，以扩大调制信号动态范围，已调制信号取自双差动放大器的两集电极（即引出脚⑹、⑿之间）输出。

图2-1 MC1496内部电路图用1496集成电路构成的调幅器电路图如图2－2所示，图中VR8用来调节引出脚①、④之间的平衡，VR7用来调节⑤脚的偏置。

器件采用双电源供电方式（＋12V，－9V），电阻R29、R30、R31、R32、R52为器件提供静态偏置电压，保证器件内部的各个晶体管工作在放大状态。
