AltiumDesigner常用元件库

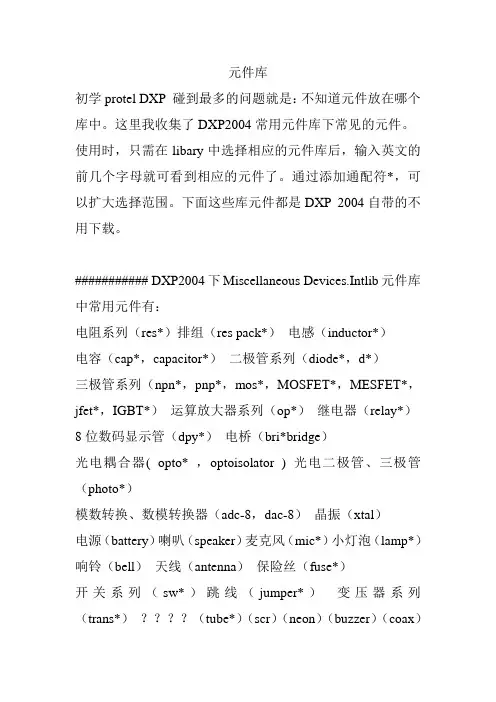

元件库初学protel DXP 碰到最多的问题就是：不知道元件放在哪个库中。

这里我收集了DXP2004常用元件库下常见的元件。

使用时，只需在libary中选择相应的元件库后，输入英文的前几个字母就可看到相应的元件了。

通过添加通配符*，可以扩大选择范围。

下面这些库元件都是DXP 2004自带的不用下载。

########### DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator ) 光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。

########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*) (header*) (MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻AXIAL无极性电容RAD电解电容RB-百度文库客户端免财富值下载文档1/12电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO-126H和TO-126V场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)2/12电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.23/121206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO-3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4 有极性电容RB.2/.4-RB.5/1.0 二极管DIODE0.4及DIODE0.7 石英晶体振荡器XTAL1 晶体管、FET、UJT TO-xxx(TO-3,TO-5) 可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.4/12这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO-3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以. 对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可.原理图常用库文件：Miscellaneous Devices.ddb Dallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddb General IC.ddb Miscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE V ARACTOR 变容二极管DPY_3-SEG 3段LED DPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡6/12LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管V ARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关7/1274系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器8/1274LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD 同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器9/1274LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D 触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器。

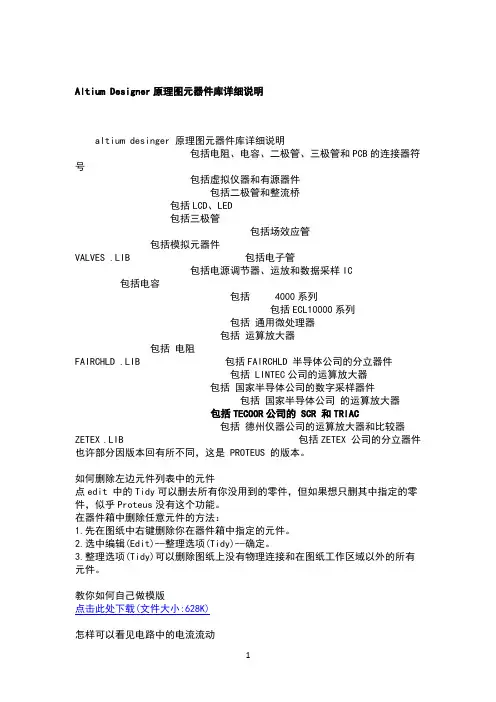

Altium Designer原理图元器件库详细说明altium desinger 原理图元器件库详细说明包括电阻、电容、二极管、三极管和PCB的连接器符号包括虚拟仪器和有源器件包括二极管和整流桥包括LCD、LED包括三极管包括场效应管包括模拟元器件VALVES .LIB 包括电子管包括电源调节器、运放和数据采样IC包括电容包括 4000系列包括ECL10000系列包括通用微处理器包括运算放大器包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件包括 LINTEC公司的运算放大器包括国家半导体公司的数字采样器件包括国家半导体公司的运算放大器包括TECOOR公司的 SCR 和TRIAC包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件也许部分因版本回有所不同，这是 PROTEUS 的版本。

如何删除左边元件列表中的元件点edit 中的Tidy可以删去所有你没用到的零件，但如果想只删其中指定的零件，似乎Proteus没有这个功能。

在器件箱中删除任意元件的方法：1.先在图纸中右键删除你在器件箱中指定的元件。

2.选中编辑(Edit)--整理选项(Tidy)--确定。

3.整理选项(Tidy)可以删除图纸上没有物理连接和在图纸工作区域以外的所有元件。

教你如何自己做模版点击此处下载(文件大小:628K)怎样可以看见电路中的电流流动菜单\System\Set Animation Options\Show Wire Current with Arrows 后面打勾怎样看高低电平在元件脚上有一个正方形的小点，红色为高电平，蓝色为低电平元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器电阻可变电阻RESISTOR BRIDGE 桥式电阻RESPACK 电阻SCR 晶闸管PLUG 插头PLUG AC FEMALE 三相交流插头SOCKET 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW 开关SW-DPDY 双刀双掷开关SW-SPST 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

Miscellaneous Devices.Intlib 元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。

########### DXP2004下Miscellaneousconnectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0二极管 DIODE0.4及 DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL 翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可.PCB元件封装库命名规则文章发表于：2010-09-15 08:301、集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2 、集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm3、电阻3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装4、电容4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil 的SMT独石电容封装4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装5、二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N41486 、晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名7、晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装8、电感、变压器件电感封封装采用TDK公司封装9、光电器件9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管9.3 数码管使用器件自有名称命名10、接插10.1 SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm 的7针脚单排插针10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm如：DIP10-2.54表示针脚间距为2.54mm 的10针脚双排插针10.3 其他接插件均按E3命名Altium Designer 快捷键1. PCB设计快捷键（单次按键）单次按键是指按下该键并放开。

Aultium Designer 原理图通用库元件注释表(V1.0)——Miscellaneous Connectors.IntLib、MiscellaneousDevice.IntLib元件名称释义Miscellaneous Connectors.IntLib 各种通用连接器库列表BNC BNC弯头连接器COAX-F同轴射频PCB连接器，MCX；通孔，直角安装插座，冲柱，50欧姆阻COAX-M射频同轴连接器MMCX；PCB板，通孔，垂直安装插头，50欧姆阻抗CON EISAE EISA连接器，188位置，垂直，间距1.27mmConnector DB系列插座、插座头Connector 14DB14系列插座、插座头D Connector插座总成，直角Edge Con单排座连接器Header 2.54mm单排、双排插座、插头MHDR 2.54mm单排插座、插头Phonejack音频插座，3.5mm音频插头类Plug原理图输出式(->)，单针插头，插座Plug AC Female品字型三孔AC电源插座Plug AC Male品字型三孔AC电源插头PS2-6PIN标准PS2插座，6针通孔PWR2.5DC05标准低压插座，适配器插座RCA 3.5mm单声道插座SMB SMB直插式插座，屏蔽天线插座Socket原理图输入式（>-），单针插头，插座Miscellaneous Device.IntLib 各种通用设备库列表2N3904NPN型通用放大器（NPN三极管，型号3904）2N3906PNP型通用放大器（PNP三极管，型号2N3906）ADC-8模数软换芯片，8位AD转换芯片Antenna天线Battery电池，电池组，直流电源模型Bell铃铛、喇叭Bridgel整流桥堆（全桥二极管堆）Buzzer蜂鸣器Cap电容Cap Feed穿心电容器Cap Semi半导体电容Cap Var可调电容Cap Pol极性电容Circuit Breaker熔断器、保险丝D Schottky肖特基二极管D Varactor变容二极管D Zener稳压二极管、齐纳二极管DAC-8模数软换芯片，8位DA转换芯片Diac-NPN双向触发NPN二极管，NPNP二级管模型Diac-PNP双向触发PNP二极管，PNP二级管模型Diode二极管Diode 1N914高电导快速二极管Diode 1N40011A通用整流器，1N4001Diode 1N40021A通用整流器，1N4002Diode 1N40031A通用整流器，1N4003Diode 1N40041A通用整流器，1N4004Diode 1N40051A通用整流器Diode 1N40061A通用整流器Diode 1N40071A通用整流器Diode 1N4148高电导快速二极管Diode 1N4149电脑二极管Diode 1N4150高电导超快速二极管Diode 1N4448高电导快速二极管Diode 1N49341A快速恢复整流Diode 1N54003A通用整流器Diode 1N54013A通用整流器Diode 1N54023A通用整流器Diode 1N54043A通用整流器Diode 1N54063A通用整流器Diode 1N54073A硅整流二极管Diode 1N54083A硅整流二极管Diode 10TQ035肖特基整流器Diode 10TQ040肖特基整流器Diode 10TQ045肖特基整流器Diode 11DQ03肖特基整流器Diode 18TQ045肖特基整流器Diode BAS16硅对高速交换开关二极管Diode BAS21硅对高速开关二极管,高压开关Diode BAS70肖特基二极管为高速切换Diode BAS116硅低泄漏二极管Diode BAT17射频硅肖特基二极管混合器应用在甚高频/超高频范围Diode BAT18低损耗射频开关二极管Diode BBY31SOT23硅平面变容二极管Diode BBY40SOT23硅平面变容二极管Dpy 16-Seg13.7毫米灰色表面红色共阴数码管：2位D Tunnel隧道二极管Dpy Amber-CA7.62毫米黑色表面橙色共阳数码管Dpy Amber-CC7.62毫米黑色表面橙色共阴数码管Dpy Blue-CA14.2毫米灰色表面蓝色共阳数码管Dpy Blue-CC14.2毫米灰色表面蓝色共阴数码管Dpy Green-CA7.62毫米黑色表面绿色共阳数码管Dpy Green-CC7.62毫米黑色表面绿色共阴数码管Dpy Overflow7.62毫米+1.数码管Dpy Red-CA7.62毫米黑色表面红色共阳数码管Dpy Red-CC7.62毫米黑色表面红色共阴数码管Dpy Yellow-CA7.6毫米微亮黄色共阳数码管Dpy Yellow-CC7.6毫米微亮黄色共阴数码管Fuse保险丝Fuse Thermal热熔丝IGBT-N绝缘栅双极型晶体管(n沟道)IGBT-P PNP型双极结型晶体管Inductor电感器Inductor Adj可调电感Inductor Iron磁芯电感Inductor Iron Adj可调磁心电感器Inductor Iron Dot磁心电感绕组极性标记Inductor Isolated孤立的电感JFET-N N沟道结型场效应晶体管JFET-P P沟道结型场效应晶体管Jumper跳线Lamp白炽灯泡Lamp Neon霓虹灯LED发光二极管MESFET-N N沟道场效应晶体管MESFET-P P沟道场效应晶体管Meter指示式仪表Mic麦克风MOSFET-2GN双开门式，N沟道，金属-氧化物半导体场效应晶体管MOSFET-2GP双开门式，P沟道，金属-氧化物半导体场效应晶体管MOSFET-N N沟道，金属-氧化物半导体场效应晶体管MOSFET-P P沟道，金属-氧化物半导体场效应晶体管Motor电动机Motor Servo伺服电机Motor Step步进电机Neon氖泡NMOS-2N沟道功率MOSFETPMOS-2P沟道功率MOSFETNPN NPN双极型晶体管Op Amp场效应晶体管运算放大器Opto TRIAC光电双向可控硅Optoisolator光电耦合器Photo NPN NPN型光敏三极管Photo PNP PNP型光敏三极管Photo Sen光敏二极管PLL通用锁相器PNP PNP型双极型晶体管PUT可控硅晶体管QNPN NPN双极型晶体管Relay单刀双掷继电器Relay-DPDT双刀双掷继电器Relay-DPST双极单掷继电器Relay-SPDT单极双掷继电器Relay-SPST单极单掷继电器Res Bridge电阻桥Res电阻Res Adj可调电阻Res Pack排阻Res Semi半导体电阻Res Tap带抽头的电阻器Res Thermal热敏电阻Res Varistor压敏电阻RPot电位器RPot SM微调电位器SCR可控硅Speaker扬声器SW DPDT开关SW-6WAY6路开关SW-12WAY12路开关SW-DIP4变光开关SW-DIP84009系列变光开关SW DIP-22位拨码开关SW DIP-33位拨码开关SW DIP-44位拨码开关SW DIP-55位拨码开关SW DIP-66位拨码开关SW DIP-77位拨码开关SW DIP-88位拨码开关SW DIP-99位拨码开关SW-DPDT双极双掷开关SW-DPST双极单掷开关SW-PB按键SW-SPDT SPDT微型拨动开关，直角安装，垂直驱动SW-SPST单刀单掷开关Trans变压器Trans Adj调压变压器Trans BB降压升压变压器（理想）Trans CT中心抽头变压器Trans CT Ideal中心抽头变压器（理想）Trans Cupl变压器（耦合电感模型）Trans Eq变压器（等效电路模型）Trans Ideal变压器（理想）Trans3三绕组变压器Trans3 Ideal三绕组变压器（理想）Trans4四绕组变压器Trans4 Ideal四绕组变压器（理想）Tranzorb瞬态电压抑制（电视）二极管Triac硅双向晶闸管Tube 6L6GC电子束功率五极管Tube 6SN7旁热式双三极电子管Tube 12AU7旁热式双三极电子管Tube 12AX7高放大系列双三级电子管Tube 5879电子管5879Tube 7199电子管7199Tube Triode电子管UJT-N单结晶体管N型UJT-P单结晶体管P型Volt Reg三端稳压器XTAL晶体振荡器阻抗。
