2021年第4期（总第400期）CFG 桩施工方法及问题处理措施刘冰（中铁建大桥局集团第四工程有限公司，黑龙江哈尔滨150000）摘要：针对榆林地区特点，采用CFG 桩处理湿陷性黄土基础。

结合机辆一体化工程检修组合库施工，论述CFG 桩施工方法。

针对在施工中常遇问题，如何预防及出现问题时采取何种处理措施等做出阐述。

本工程采用CFG 桩施工可以节约成本，提高施工效率，在工期短的情况下,按时完成合同施工内容，同时可提高湿陷性黄土地基承载力，体现出较高的社会效益和经济效益，为西北黄土地区地基处理等类似工程提供参考。

关键词：施工；CFG 桩；湿陷性黄土；混凝土本工程位于陕西省榆林市，是典型的黄土高原，地基承载力差。

项目建设内容：库区为单层钢结构厂房、边跨根据受力特点，选用钢框架承载的结构形式；地基基础设计形式为独立基础，在一些特殊部位，采用筏板基础形式施工。

根据项目工期要求和地质特征，结合现有施工设备，经过施工方案比选，最终确定采用现有KL600B/C 型长螺旋钻孔机进行桩基施工。

在钻孔达到要求深度以后，停止转进,并保持钻杆在原位不拔出，其后利用钻杆中空管道进行混凝土的灌注。

使用高压泵通过泵端连接在钻杆顶端的管道把普通细石混凝土传送到钻杆内部,通过泵压流到钻头处流出,完成钻孔中混凝土浇筑。

在压灌同时根据计算提升钻杆，持续到整根桩浇筑完毕为止。

该CFG 桩施工工艺具有噪声小、振动少、没有泥浆污染且施工效率高等特点，较其他成桩施工方法具有多方面的优势。

1CFG 桩施工1.1测量放线根据甲方部门提供的标桩标线及控制点，以及施工图纸标注的放样尺寸进行施工放样。

具体过程包括：①测定控制点定位轴线：先测定控制点高程,再根据复核好的主控制点按照设计要求采用全站仪等测量仪器进行定位；②引出控制点标记：为保证控制点的有效性,根据相关要求，把控制点设置在相对稳定的部位，避免外界因素导致破坏，在施工过程中要注意控制点保护，直至工程完工验收；③量测具体桩位点：根据复验合格后的控制点，利用轴线进行桩位施工放样，具体放样时可以根据实际情况，为保证桩位测量误差精度要求,可以采用双控法；④在每次桩位施工放样结束，应按要求完成自检，若有问题及时处理,若自检合格,报监理复核。

CFG桩施工中常见问题及处理策略摘要：随着现阶段建筑市场的迅速发展，建筑工程管理人员对于桩基工程质量和安全的管控都非常严格。

现阶段的各类建筑工程项目实施中，常常会面临很多不良地基条件，如果地基条件无法得到改善，整个建筑工程的地基承载力将无法符合施工要求。

CFG桩兼具低成本、低噪声和轻污染等多种优势，但施工作业中常常会遇到各种的施工问题。

因此，本文针对CFG桩中常见的问题提出了有效的处理对策。

关键词：建筑地基加固；CFG桩；施工问题；应对措施引言所谓的CFG桩指的是将水泥与石灰混合而成所形成的一种土桩。

CFG桩可以利用不同的原材料任意组合而形成强度可以变化的土桩。

CFG桩具有低强度性的特点，可以利用桩间之间的受力面积，使受力更加均匀和稳定，同时在技术和经济方面都展现出了良好的效果。

一般建筑工程中所用到的CFG桩的施工工艺都非常简单，且施工性价比也非常的高，可以有效地在保证桩基础工程建设项目质量的同时，并发挥桩基础的优势[1]。

近年来，得益于CFG桩的良好的地基加固效果和技术优势，在工程领域中，CFG桩的应用范围逐步扩大，但因为工程现场的条件相对复杂，CFG桩常常会出现各种的问题，影响单桩承载力，地基加固效果不明显。

因此，工程企业在开展CFG桩施工时，必须要严格根据现场情况，做好技术流程的全面管控。

1 CFG桩施工的主要作用CFG桩更加适用于具有粘性的土质，例如粉土，沙土等。

除此之外CFG桩的标准规定受力为70kpa，它不需耗费大量的人工力量就可以将使地基之间的连接更加紧固。

此外，CFG桩的终端由于要接触非常坚硬的土质层，为了能够保证施工工作的正常进行，需要将桩的表面积增加到标准的应用范围，这样不仅能够提高成桩和地表面积的承载力，同时还能够对变形的地面进行加工的处理。

除此之外，又因为CFG桩不需要耗费大量的钢筋材质，因此在原材料的参与上降低了经济成本的投入。

复合式的地基在设计中由于增加了较厚的褥垫层，因此可进一步缓解因复合地基的复杂性而无法进行正常施工工作的问题[2]。

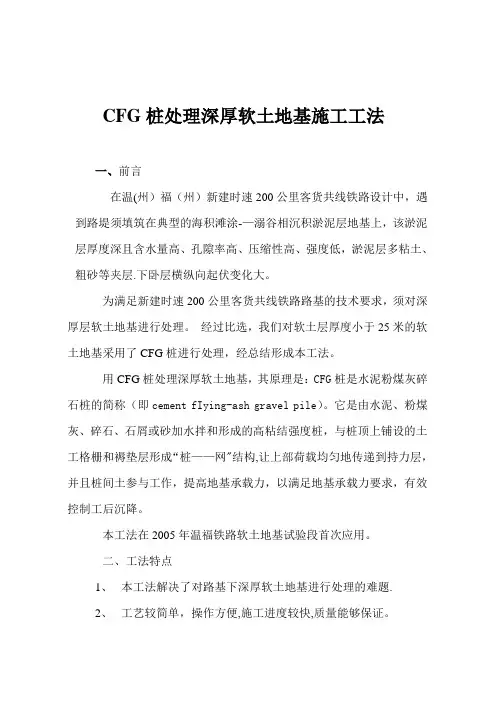

CFG桩处理深厚软土地基施工工法一、前言在温(州）福（州）新建时速200公里客货共线铁路设计中，遇到路堤须填筑在典型的海积滩涂-—溺谷相沉积淤泥层地基上，该淤泥层厚度深且含水量高、孔隙率高、压缩性高、强度低，淤泥层多粘土、粗砂等夹层.下卧层横纵向起伏变化大。

为满足新建时速200公里客货共线铁路路基的技术要求，须对深厚层软土地基进行处理。

经过比选，我们对软土层厚度小于25米的软土地基采用了CFG桩进行处理，经总结形成本工法。

用CFG桩处理深厚软土地基，其原理是：CFG桩是水泥粉煤灰碎石桩的简称（即cement fIying-ash gravel pile）。

它是由水泥、粉煤灰、碎石、石屑或砂加水拌和形成的高粘结强度桩，与桩顶上铺设的土工格栅和褥垫层形成“桩——网"结构,让上部荷载均匀地传递到持力层，并且桩间土参与工作，提高地基承载力，以满足地基承载力要求，有效控制工后沉降。

本工法在2005年温福铁路软土地基试验段首次应用。

二、工法特点1、本工法解决了对路基下深厚软土地基进行处理的难题.2、工艺较简单，操作方便,施工进度较快,质量能够保证。

3、工程造价较低。

三、适用范围本工法适用于25米以内深厚软土地基的处理.四、施工工艺（一）静压沉管灌注桩工艺流程图（二）施工准备施工场地达到“三通一平"，在路基打桩区域及两侧3米范围内铺设0.8－1m厚碎石工作垫层(粒径30－5cm）。

打桩作业场地周围设置排水沟。

施工范围内的地上、地下障碍物、管线要清理或改移完毕。

根据设计桩长，确定桩机的机架高度和沉管的有效长度,桩机的机架高度和沉管的有效长度在配置时应比设计桩长高出6米。

桩机有效荷载的标定为确保试桩一次成功，桩底进入持力层长度满足设计要求，在试桩前应对已配重桩机沉管处的抬架支撑力反力进行计算和标定，以确保桩机进入持力层抬架时沉管处的支撑反力不小于单桩设计承载力的2倍.在桩机机架上画出以米为单位的长度标记，以便压入沉管时观察、记录沉管的入土深度。

路基段CFG桩施工方案一、编制依据1、CFG桩设计图纸及文件审查会专家组意见2、有关规范、规程、主要有:（1）《铁路工程地基处理技术规程》TB 10106-2010(2)《混凝土结构工程施工质量验收规范》（GB50204—2002）(3)《建筑地基基础工程施工质量验收规范》 (GB50202—2002）二、工程概况1、根据本工程的路基设计标准、土质条件、地下水情况、填料来源、环保以及工期的要求等因素，地基处理的深度同时考虑沉降要求及防冻要求.地基采用CFG桩处理。

路桥、路隧过渡段桥头地段通过CFG桩地基处理以满足轨道对沉降的要求，以避免桥头跳车。

CFG桩处理分段表2、施工工艺应优先选用长螺旋钻孔、管内泵压混合料灌注成桩施工工艺。

3、CFG桩混合料28天标准立方体无侧限抗压强度不小于20MPa。

三、施工进度计划安排CFG桩共598根，计划8月20日—9月30日，工期40天，每天计划完成15根.四、CFG桩施工前期准备（一)、施工技术准备1、组织有关人员对图纸进行会审,收集各项技术参数及资料，编辑详细施工方案,报监理工程师审批。

2、组织施工人员进行技术交底工作，针对关键工序、主要技术要求、质量标准、质量目标提出具体要求并进行书面交底.3、CFG桩施工前进行室内配合比试验,以确定混合料的配比，要求桩体混合料试块（边长10cm)标准养护28天立方体抗压强度不小于20MPa。

4、施工前应进行成桩工艺性试验（不少于2根)，以复核地质资料以及设备、工艺、施打顺序是否适宜，确定配合比、塌落度、搅拌时间、拔管速度等各项工艺参数.（二)、施工工程内容本工程的施工主要内容包括如下三个方面：1、是钻孔压灌CFG桩的施工;2、是凿桩头和碎石垫层(褥垫层）的施工；3、是成孔出土和桩间土的挖除、清运等。

根据以上施工内容，结合甲方对工期等的要求，制定本工程的施工方案。

（三）、施工总体部署工程进度流程为:（1）平整场地、抄测标高(2）定位测量放线、桩位放点(3)测量验线（4）打桩设备进场、组装与调试（5）CFG桩施工、成孔出土清理外运(6）打桩施工机械设备退场。
