工程制图A卷及答案

  • 格式：doc
  • 大小：15.00 KB
  • 文档页数：11

专业 年级 工程制图（一） 试题
考试类型：闭卷 试卷

类型：A卷 考试时量：
120 分钟

一 、单项选择题
（本大题共7小题，每小
题2分，共14分）
1、工程图制图标准中规定的
幅面代号为A1的幅面尺寸为
（ B ）
A、841×1189 B、594×841
C、420×594 D、297×420
2、下列选项中那一项不是平行
投影法的特有性质（ C ）
A、平行性 B、定比性
C、从属性 D、结合性
3、在V面反映实形，在H面和
W面积聚成直线且平行于相应
坐标轴的平面为（ B ）
A、水平面 B、正平面
C、侧平面 D、任意倾斜
平面
4、正等轴测图的轴间角为
（ C ）
A、60° B、90° C、120°
D、150°
5、轴测椭圆的画法不包括
（ D ）
A、坐标定点法 B、八点法
C、四心法 D、纬圆法
6、当空间两条直线在H面和V
面的投影均互相平行时，其空间
位置关系为（ D ）
A、平行 B、相交 C、
交错 D、不能确定
7、平面立体轴测图的四种画法
中，最基本的方法为（ A ）
A、坐标法 B、端面法
C、切割法 D、叠加法
二 、填空题
（本大题共10小题，每空1
分，共26分）
1、根据国家制图标准规定，
7号汉字的尺寸系列为
（mm）___7*5___。
2、工程制图中的定位轴线常用
线型为___点画线___。
3、尺寸标注的四要素为____尺
寸界线____、____尺寸线
____、__尺寸起止符号
____、____尺寸数字
_____。
4、工程上常用的四种图示方法
有：______多面正投影法___、
____轴侧投影法____、______标高
投影法_____、______透视投影法
___________。
5、投影图的度量关系必须遵守
“三等”规律，将之简化为口诀
为_______长对正____、______高
平齐______、_____宽相等
_______。
6、有两条相贯线的相贯称为
____全贯____，有一条相贯线的
相贯称为____互贯____。
7、曲线根据它是否位于同一平
面上而分为_____平面曲线___和
___空间曲线____。
8、_______平面图____、_______
正面图_______、______侧面图
_______是三个最基本的视图，合
称为三视图或三面图。
9、剖视图按其剖切位置的不同
可分为：_____全剖视图_____、
____半剖视图_____、________局
部剖视图_____。
10、在对组合体的三视图进行标
注时，应注出如下三种尺寸：
______定形尺寸__________、
_______定位尺寸_________、
________总体尺寸_________。

三、判定两直线的相对位置(平行、相交、交叉)。
(本大题共4小
题，每小题2分，共8分)
1、____交叉___ 2、___相交___ 3、___交叉___ 4、____平行____
四、已知ABCD为一平面图形，完成ABCD的正面投影；已知点K在由ABCD平面内，求K的水平投

影k。(本大题共8分)
五、补出立体的第三投影图
(本大题共2小题，每
小题5分，共10分)

1、补水平投影图
2、补侧面投影图

六、根据投影图画出物体的斜二侧轴测图
(本大题共12分)
七、用辅助投影面法（换面法）求作两平面(两面交线AB为水平线)的夹角。
(本大
题共10分)

八、求两平面的交线并判定可见性。
(本大题共12分)
（注：本套试卷作图题部分计分
方式按所作图形线条及作图痕
迹的对错给分，不再在作图题答
案中细分，作对相应线条即给相
应分数！）

合集下载

工程制图考试及答案

工程制图考试及答案

工程制图考试及答案一、单项选择题（每题2分，共20分）1. 工程制图中，尺寸线一般应（）。

A. 垂直于被标注表面B. 平行于被标注表面C. 倾斜于被标注表面D. 与被标注表面成任意角度答案：A2. 工程制图中，以下哪个符号表示中心线（）。

A. 点划线B. 双点划线C. 虚线D. 实线答案：A3. 工程制图中，以下哪个符号表示对称中心线（）。

A. 点划线B. 双点划线C. 虚线D. 实线答案：B4. 工程制图中，以下哪个符号表示轴线（）。

A. 点划线B. 双点划线C. 虚线D. 实线答案：D5. 工程制图中，以下哪个符号表示中心孔（）。

A. 点划线B. 双点划线C. 虚线D. 实线答案：B6. 工程制图中，以下哪个符号表示半径（）。

A. 圆弧B. 圆C. 圆心标记D. 箭头答案：C7. 工程制图中，以下哪个符号表示直径（）。

A. 圆弧B. 圆C. 圆心标记D. 箭头答案：D8. 工程制图中，以下哪个符号表示角度（）。

A. 圆弧B. 圆C. 圆心标记D. 箭头答案：A9. 工程制图中，以下哪个符号表示倒角（）。

A. 圆弧B. 圆C. 圆心标记答案：B10. 工程制图中，以下哪个符号表示倒圆（）。

A. 圆弧B. 圆C. 圆心标记D. 箭头答案：A二、多项选择题（每题3分，共15分）11. 工程制图中，以下哪些符号表示尺寸标注（）。

A. 圆弧B. 箭头C. 数字答案：B、C12. 工程制图中，以下哪些符号表示公差标注（）。

A. 圆弧B. 数字C. 上下标D. 点划线答案：B、C13. 工程制图中，以下哪些符号表示表面粗糙度（）。

A. 三角形B. 数字C. 上下标D. 点划线答案：A、B14. 工程制图中，以下哪些符号表示焊接符号（）。

A. 圆弧B. 箭头C. 数字D. 点划线答案：B、D15. 工程制图中，以下哪些符号表示装配关系（）。

A. 圆弧B. 箭头C. 数字D. 点划线答案：B、D三、填空题（每题3分，共30分）16. 工程制图中，尺寸线应_____于被标注表面。

工程制图考试及答案

工程制图考试及答案

工程制图考试及答案一、单项选择题（每题2分，共20分）1. 在工程制图中，尺寸线一般应（）。

A. 画成虚线B. 画成点划线C. 画成实线D. 画成双点划线答案：C2. 标准图幅尺寸中，A2图纸的尺寸为（）。

A. 420×594mmB. 594×841mmC. 841×1189mmD. 1189×1682mm答案：B3. 工程制图中，螺纹的画法中，外螺纹的大径用（）表示。

A. 粗实线B. 细实线C. 点划线D. 虚线答案：A4. 工程制图中，局部视图的标注方法为（）。

A. 用波浪线B. 用双点划线C. 用粗实线D. 用细实线答案：A5. 在工程制图中，轴测图的轴向伸缩系数一般为（）。

A. 1B. 0.5C. 0.8D. 1.5答案：C6. 工程制图中，圆的直径的标注应该使用（）。

A. 圆心线B. 直径符号C. 半径符号D. 点划线答案：B7. 工程制图中，剖面线一般应画成（）。

A. 虚线B. 实线C. 点划线D. 双点划线答案：A8. 工程制图中，尺寸标注的起点应该从（）开始。

A. 物体的边缘B. 物体的中心线C. 物体的对称线D. 物体的基准面答案：D9. 在工程制图中，如果一个平面与投影面垂直，则该平面的投影是（）。

A. 一条直线B. 一个圆C. 一个椭圆D. 一个矩形答案：A10. 工程制图中，如果一个平面与投影面平行，则该平面的投影是（）。

A. 一条直线B. 一个圆C. 一个椭圆D. 一个矩形答案：D二、多项选择题（每题3分，共15分）11. 工程制图中，以下哪些是正确的线型（）。

A. 粗实线B. 细实线C. 虚线D. 点划线答案：ABCD12. 在工程制图中，以下哪些是正确的尺寸标注方法（）。

A. 线性尺寸B. 角度尺寸C. 弧度尺寸D. 直径尺寸答案：ABCD13. 工程制图中，以下哪些是正确的视图名称（）。

A. 主视图B. 左视图C. 俯视图D. 右视图答案：ABC14. 在工程制图中，以下哪些是正确的螺纹表示方法（）。

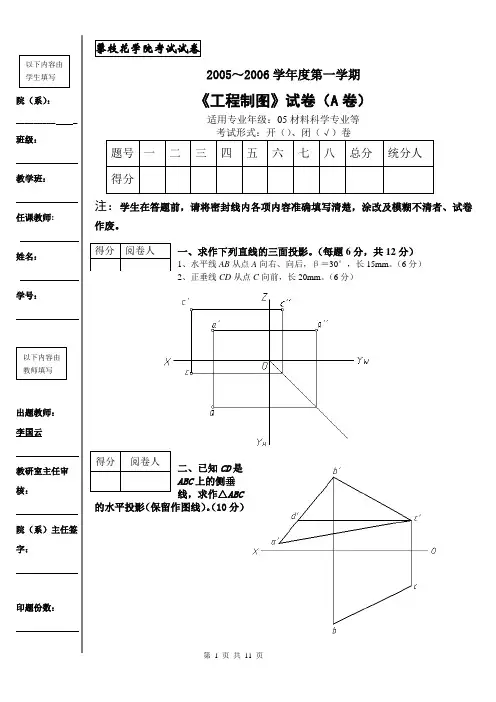

《工程制图》试卷(A卷)1
