CFG桩截桩作业标准

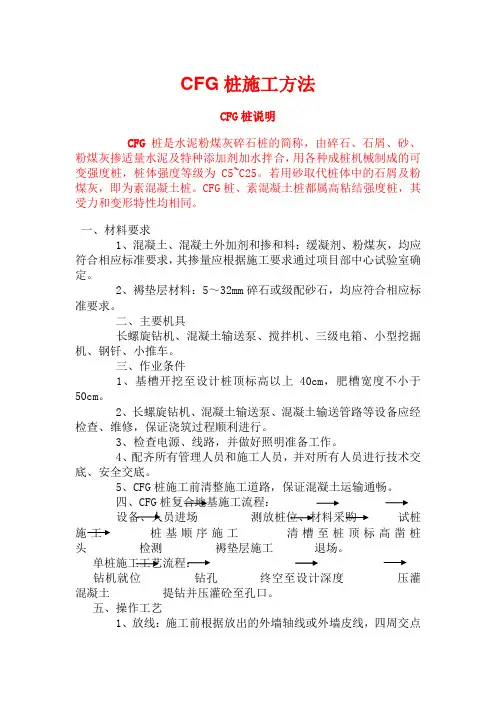

CFG桩施工方法CFG桩说明CFG桩是水泥粉煤灰碎石桩的简称，由碎石、石屑、砂、粉煤灰掺适量水泥及特种添加剂加水拌合，用各种成桩机械制成的可变强度桩，桩体强度等级为C5~C25。

若用砂取代桩体中的石屑及粉煤灰，即为素混凝土桩。

CFG桩、素混凝土桩都属高粘结强度桩，其受力和变形特性均相同。

一、材料要求1、混凝土、混凝土外加剂和掺和料：缓凝剂、粉煤灰，均应符合相应标准要求，其掺量应根据施工要求通过项目部中心试验室确定。

2、褥垫层材料：5～32mm碎石或级配砂石，均应符合相应标准要求。

二、主要机具长螺旋钻机、混凝土输送泵、搅拌机、三级电箱、小型挖掘机、钢钎、小推车。

三、作业条件1、基槽开挖至设计桩顶标高以上40cm，肥槽宽度不小于50cm。

2、长螺旋钻机、混凝土输送泵、混凝土输送管路等设备应经检查、维修，保证浇筑过程顺利进行。

3、检查电源、线路，并做好照明准备工作。

4、配齐所有管理人员和施工人员，并对所有人员进行技术交底、安全交底。

5、CFG桩施工前清整施工道路，保证混凝土运输通畅。

四、CFG桩复合地基施工流程：设备、人员进场测放桩位、材料采购试桩施工桩基顺序施工清槽至桩顶标高凿桩头检测褥垫层施工单桩施工工艺流程：钻机就位钻孔终空至设计深度压灌混凝土提钻并压灌砼至孔口。

五、操作工艺1、放线：施工前根据放出的外墙轴线或外墙皮线，四周交点用钢钎打人地下，按照桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，并用白灰明示，桩位偏差小于2cm。

2、成孔：长螺旋钻机成孔，应匀速钻进，避免形成螺旋孔,成孔深度在钻杆上应有明确标记，成孔深度误差不超过O.1m，确保桩端进入持力层深度大于200mm：垂直度偏差小于1％。

3、砼灌注：成孔至设计深度后，现场指挥员应通知钻机停钻提升钻杆，并同时通知司泵开始灌注砼并保持连续灌注。

灌注砼至桩顶时，应适当超过桩顶设计标高70cm左右(至槽面上3 0cm左右)，以保证桩顶标高和桩顶砼质量均符合设计要求；灌注砼之前，应检查管路是否顺畅稳固；每班第1根桩灌注前，应用水泥砂浆湿润管路。

CFG桩最新规范CFG桩最新规范一、一般规定1、水泥粉煤灰碎石桩（CFG桩）法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于70KPa的淤泥质土、非欠固结人工填土等地基。

2、水泥粉煤灰碎石桩桩端应位于相对硬的土层上。

3、水泥粉煤灰碎石桩复合地基按承载力设计师必须进行地基变形验算。

二、设计1、水泥粉煤灰碎石桩桩径d宜取350-600mm.2、桩的平面布置，可只布置在基础范围内。

3、桩距s应根据设计要求的复合地基承载理、土性、施工工艺等确定，宜取3-6倍桩井。

当在饱和粘性土中挤土成桩时，桩距s不宜小于4倍桩径。

4、桩体试块抗压强度平均值应满足下式要求：fcu≥3Rk/Ap式中fcu－桩体混合料试块（边长150mm立方体）标准养护28d无侧限抗压强度平均值（KPa)RK-单桩承载力标准值（KN),应按本规范9.2.8条取值。

5、桩顶应设置垫层，褥垫层厚度宜取100-300mm,当桩径、桩距大时褥垫层厚度宜取高值。

6、褥垫层材料宜用粗砂、中砂、级配砂石，碎石的最大粒径不宜大于30mm.7、水泥粉煤灰碎石桩复合地基承载力标准值，宜通过现场复合地基载荷实验确定，初步设计时也可按下式估算：fsp,k=mRk/Ap+β(1-m)fs,k式中fsp,k——复合地基承载力标准值（KPa);m——桩土面积置换率；β——桩间土强度发挥系数，宜取0.9-1.0对变形要求高的建筑物可取低值；fs,k——桩间土承载力标准值（KPa)。

8、单桩承载力标准值Rk的取值，应符合下列规定：(1)当用单桩静载荷实验确定单桩极限承载力标准值Ruk后，Rk可按下式计算：Rk=Ruk/γsp式中γsp——调整系数，宜取1.50-1.60,一般工程或桩间土承载力高、基础埋深大以及基础下桩数较多时应取低值，重要工程、基础下桩数较少或桩间土为承载力较低的粘性土时应取高值。

(2)当无单桩载荷试验资料时，可按下式计算；Rk=Up∑qsili+qpAp式中Up——桩的周长（m);qsi——桩侧第ｉ层土德济限侧阻力标准值（KPa)可参照岩土工程勘察报告；qp——桩的极限端阻力标准值（KPa),可参照岩土工程勘察报告；li——第ｉ层土的厚度（ｍ）。

CFG桩施工质量控制方法要点一、施工要点1、钻机就位CFG桩施工前,检查桩位点与轴线的关系，误差不超过 5cm。

钻机就位后，调整钻尖位置，使钻杆垂直对准桩位点, 要求车盘、桩位、动力头三点一线，钻尖垂直对准桩位中心.用钻机塔身前后和左右的双向悬挂垂球检查塔身栏杆的垂直度，调整钻机水平位置,使机台稳固，垂直度偏差不大于１％桩长。

2、钻进成孔钻孔开始时，关闭钻尖出料门，向下移动钻杆至钻头触及地面，启动主电机平稳钻进。

在成孔过程中，如发现钻杆摇晃或难钻进时，应放缓进尺，否则容易导致桩孔偏斜、位移,甚至损坏钻杆.当钻头钻进到设计桩长的预定标高时，于动力头底面停留位置相应的塔身处作醒目标志，作为施工时控制桩长的依据（当动力头底面到达标记处即桩长满足设计要求，施工时还需考虑施工工作面的标高差异，作相应增减）。

3、混合料灌注的混合料要求用商品混凝土，要求强度等级为 C15，坍落度为 16cm～20cm，充盈系数( 实际灌注混凝土体积与按设计桩身直径计算体积之比)＞１，泵送压力参考值大于4Mpa。

4、灌注及拔管CFG桩成孔至设计标高后,停止钻进，钻杆反向旋转至桩底标高上提 30CM，关闭主电机,立即开启砼泵泵送混合料,冲击钻尖活门使其打开灌注混合料，注满后开始拔管,根据岩土类别和泵送压力的大小，拔管速度宜控制在 2~3m／min之间，方可保证不会出现“断桩”现象.且拔管与灌注混合料过程宜连续进行,应避免导致停机待料。

5、移机当上一根桩施工完毕后，应详细填写施工记录，然后移动钻机,进行下一根桩的施工.由于施工中 CFG桩排出的土较多，经常将临近的桩位覆盖,有时还会因钻机支撑时或清泥时将原桩位移动。

因此，下一根桩施工时，还应根据轴线或周围的桩点位置对需施工的桩位进行复核，以确保桩位之准确。

二、常见问题的分析与处理1、堵管产生堵管的原因有:1) 混合料配合比不合理.当混合料中的细骨料和粉煤灰用量较少时,混合料和易性不好，常发生堵管。

CFG桩施工作业指导书1适用范围：适用于XXX路基工程软基处理CFG桩施工。

2编制依据：2.1 《公路路基施工技术规范》(JTGT3610—2019)2.2 《公路工程质量检验评定标准》(土建工程)(JTGF80/1-2017)2.3 《公路工程施工安全技术规范》(JTGF90-2015)2.4 《北京至秦皇岛高速公路施工标准化管理细则-路基工程》2.5 《公路工程标准施工招标文件》(2018年版下册)2.6 XXX设计图纸2.7 xxx施工招标文件(项目专用文件-第三卷技术规范)3技术要求：3.1 CFG桩顶设置0.5m碎石垫层+土工格栅,CFG桩按正三角形布置,桩间距1.8m,桩径0.4m,桩体同比室内试块28天无侧限抗压强度不低于6Mpa,90天单桩承载力不小于200kN,单位复合地基承载力不小于140kPa o 施工前应进行成桩工艺试验，试桩数量一般宜为5-7根。

3.2 CFG桩桩身混合料强度等级C15,选用32.5级及以上普通硅酸盐水泥，粉煤灰采用III级以上，碎石粒径采用8-25mm其杂质含量小于5%,砂的含泥量小于3%,混凝土采用拌和站集中拌合。

施工前按审批的配合比对原材料进行检测，确定施工配合比。

3.3 首排CFG桩距基础外缘0.6米,处治宽度至坡脚外0.5米,必须绘制出CFG桩施工布置图、桩号、桩位及施工顺序。

4施工程序流程：4.1 施工程序每一根成桩作为一个完整的施工过程，施工程序为：原地面处理一桩位放线一钻机就位T调整桩机垂直度一确定钻进深度标识一润湿泵管T成孔至设计深度一停钻一泵送CFG桩混合料一均匀拔钻至桩顶标高一钻机移位。

4.2 放线布桩位，根据定位控制点、轴线及桩位布置图，用钢卷尺量距定出桩位，并用φl6钢钎打200mm深孔，灌白灰以作标记（或用长为300mm 竹棍），桩距1.8米，按照正三角形布置。

4.3 按照规范要求施工首件试桩，详细记录施工工艺，指导大面积规范施工，保证质量。
