红外热像仪检测报告

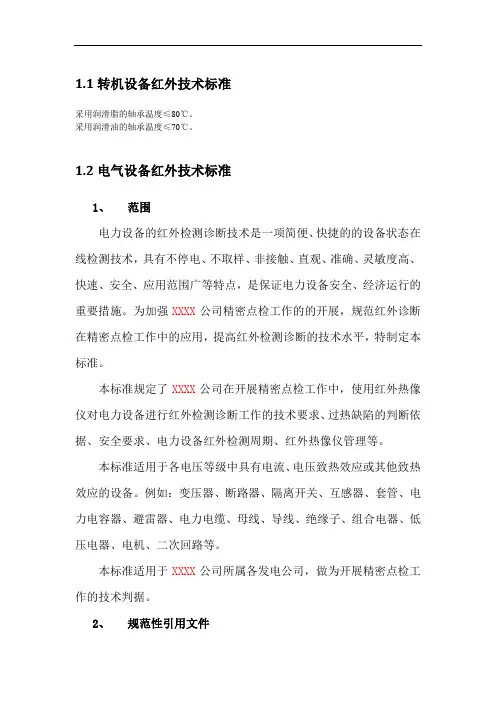

1.1转机设备红外技术标准采用润滑脂的轴承温度≤80℃。

采用润滑油的轴承温度≤70℃。

1.2电气设备红外技术标准1、范围电力设备的红外检测诊断技术是一项简便、快捷的的设备状态在线检测技术，具有不停电、不取样、非接触、直观、准确、灵敏度高、快速、安全、应用范围广等特点，是保证电力设备安全、经济运行的重要措施。

为加强XXXX公司精密点检工作的的开展，规范红外诊断在精密点检工作中的应用，提高红外检测诊断的技术水平，特制定本标准。

本标准规定了XXXX公司在开展精密点检工作中，使用红外热像仪对电力设备进行红外检测诊断工作的技术要求、过热缺陷的判断依据、安全要求、电力设备红外检测周期、红外热像仪管理等。

本标准适用于各电压等级中具有电流、电压致热效应或其他致热效应的设备。

例如：变压器、断路器、隔离开关、互感器、套管、电力电容器、避雷器、电力电缆、母线、导线、绝缘子、组合电器、低压电器、电机、二次回路等。

本标准适用于XXXX公司所属各发电公司，做为开展精密点检工作的技术判据。

2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本标准。

GB/T11022—1999高压开关设备和控制设备标准的技术要求DL/T596－1996电力设备预防性试验规程DL/T664—2008 带电设备红外诊断应用规范3、术语和定义3.1 温升被测设备表面温度和环境温度参照体表面温度之差。

3.2 温差不同被测设备或同一被测设备不同部位之间的温度差。

3.3 相对温差：两个对应测点之间的温差与其中较热点的温升之比的百分数。

相对温差δt，可用下式求出：δt=（τ1-τ2）/τ1×100%=（T1-T2）/(T1-T0)×100% （1）式中：τ1和T1——发热点的温升和温度；τ2和T2——正常相对应点的温升和温度；T0——环境参照体的温度。

第1篇一、实验目的本次实验旨在通过现场检测和室内分析，对某座桥梁的结构健康状况进行评估，了解其承载能力和安全性。

实验内容包括外观检查、无损检测、静载试验和动载试验，以全面掌握桥梁的力学性能和使用状况。

二、实验对象及环境实验对象：某市某桥梁，全长120米，宽20米，单跨结构，主梁为预应力混凝土箱梁。

实验环境：晴朗，风力适中，温度15-25摄氏度。

三、实验方法1. 外观检查- 对桥梁整体外观进行检查，包括桥面、桥墩、桥台、伸缩缝等部位。

- 观察并记录裂缝、剥落、变形、腐蚀等病害。

2. 无损检测- 使用超声波检测技术对桥梁混凝土构件进行无损检测，评估其内部质量。

- 使用红外热像仪检测桥梁结构温度场，分析其热应力分布。

3. 静载试验- 在桥梁指定位置进行静载试验，加载重量根据桥梁设计荷载确定。

- 测量并记录桥梁在加载过程中的变形、内力、位移等参数。

4. 动载试验- 使用激振器对桥梁进行动载试验，测量其自振频率、阻尼比等动态参数。

- 分析桥梁的动力特性，评估其抗振能力。

四、实验结果与分析1. 外观检查- 桥面、桥墩、桥台等部位存在少量裂缝，但未发现严重病害。

- 伸缩缝工作正常，无异常现象。

2. 无损检测- 超声波检测结果显示，桥梁混凝土构件内部质量良好，无较大缺陷。

- 红外热像仪检测结果显示，桥梁结构温度场分布均匀，热应力较小。

3. 静载试验- 静载试验过程中，桥梁变形和内力均在设计允许范围内。

- 桥梁整体结构稳定，无异常现象。

4. 动载试验- 动载试验结果显示，桥梁自振频率和阻尼比均在设计允许范围内。

- 桥梁抗振能力良好，可满足正常使用需求。

五、结论根据本次实验结果，该桥梁结构健康状况良好，承载能力和安全性满足设计要求。

但仍需注意以下几点：1. 定期对桥梁进行外观检查，及时发现并处理裂缝、剥落等病害。

2. 加强桥梁养护工作，确保桥梁结构长期稳定。

3. 关注桥梁动力特性，防止桥梁发生共振现象。

六、实验总结本次桥梁结构检测实验采用多种检测方法，全面评估了桥梁的结构健康状况。

一、实验目的本研究旨在通过实验，探讨人体背部经络的分布、功能及其与人体健康的关系。

通过对背部经络的观察、触摸和刺激，了解经络的走向、穴位分布及其在人体生理和病理过程中的作用。

二、实验方法1. 实验对象：选取20名健康志愿者，男女各半，年龄在20-40岁之间。

2. 实验工具：经络图、按摩器、血压计、心电图机、红外线热像仪等。

3. 实验步骤：（1）观察背部经络分布：通过经络图，观察人体背部经络的走向和穴位分布。

（2）触摸穴位：让志愿者平躺，用手指触摸背部穴位，记录穴位位置、大小、硬度等特征。

（3）刺激穴位：使用按摩器刺激背部穴位，观察志愿者反应，如疼痛、酸胀、麻木等。

（4）测量生理指标：使用血压计、心电图机等仪器，测量志愿者在刺激前后血压、心率等生理指标。

（5）红外线热像仪检测：使用红外线热像仪，观察背部经络在刺激前后的温度变化。

三、实验结果1. 背部经络分布：根据经络图，人体背部共有12条主要经络，分别为督脉、足太阳膀胱经、手太阳小肠经、手少阳三焦经等。

2. 穴位特征：通过触摸，发现背部穴位位置明确，大小、硬度各异。

其中，督脉穴位分布均匀，足太阳膀胱经穴位较为密集。

3. 穴位刺激反应：在刺激穴位过程中，志愿者普遍出现疼痛、酸胀、麻木等反应，说明穴位刺激能有效激发经络功能。

4. 生理指标变化：刺激穴位后，志愿者血压、心率等生理指标发生一定变化，表明经络刺激对生理功能有调节作用。

5. 红外线热像仪检测结果：刺激穴位后，背部经络区域的温度升高，说明经络刺激能促进血液循环，改善局部代谢。

四、实验结论1. 背部经络在人体生理和病理过程中具有重要作用，其分布、功能与人体健康密切相关。

2. 穴位刺激能有效激发经络功能，调节人体生理功能，改善局部代谢。

3. 本研究为背部经络的实验研究提供了科学依据，有助于进一步探索经络疗法在临床治疗中的应用。

五、实验建议1. 进一步研究背部经络在疾病发生、发展过程中的作用机制。

2. 深入探讨经络疗法在临床治疗中的应用，提高治疗效果。

一、实训背景随着社会经济的快速发展，电力行业对电力系统的稳定性和安全性要求越来越高。

红外测温技术作为一种非接触式的温度检测方法，在电力系统运行维护中发挥着重要作用。

为了提高电力行业工作人员对红外测温技术的掌握和应用能力，我们参加了红外测温模拟实训。

本次实训旨在通过模拟实训，使学员掌握红外测温的基本原理、操作方法和应用技巧，提高电力系统运行维护的效率和安全性。

二、实训内容1. 红外测温基本原理实训首先介绍了红外测温的基本原理。

红外测温是利用物体发射的红外辐射能量与温度之间的关系，通过检测物体表面的红外辐射能量，实现对物体表面温度的测量。

实训中，我们学习了红外测温的原理、测温范围、精度等基本概念。

2. 红外测温设备操作实训重点讲解了红外测温设备的操作方法。

包括红外测温仪的使用、红外热像仪的调试与操作、红外测温仪的数据采集与分析等。

在实训过程中，我们亲自动手操作，熟悉了各种红外测温设备的操作流程。

3. 红外测温应用技巧实训中，我们学习了红外测温在电力系统中的应用技巧。

包括红外测温在变电站、输电线路、配电设备等领域的应用，以及红外测温在设备故障诊断、隐患排查等方面的作用。

4. 案例分析实训还安排了红外测温案例分析环节，通过分析实际案例，使学员深入了解红外测温技术在电力系统中的应用价值。

案例包括变电站设备温度异常、输电线路故障诊断、配电设备隐患排查等。

三、实训成果1. 理论知识掌握通过本次实训，我们对红外测温的基本原理、操作方法和应用技巧有了全面了解，为今后在实际工作中应用红外测温技术打下了坚实基础。

2. 实践操作能力提升实训过程中，我们亲自动手操作红外测温设备，提高了实际操作能力。

在实训老师的指导下，我们学会了如何正确使用红外测温设备，并能够根据实际情况进行参数设置和数据分析。

3. 团队协作能力增强本次实训采取小组合作形式，学员在实训过程中相互学习、交流，提高了团队协作能力。

在解决实际问题时，我们学会了如何分工合作，共同完成实训任务。
