投影机投影距离及屏幕最大宽度计算方法

  • 格式：docx
  • 大小：17.63 KB
  • 文档页数：4

在选购投影机时，我们首先注意到投影机的亮度、分辨率、对比度、均匀度等重要参数，另外，我们也要弄清楚投影机的焦距和液晶片尺寸等参数，以便在投影距离和画面尺寸上适合我们使用场合，投影距离和画面尺寸是与投影机的焦距和液晶片尺寸紧密相关的，其相互关系如下：

已知画面尺寸得到投射距离：

最小投射距离（米） = 最小焦距（米）x 画面尺寸（英寸）÷ 液晶片尺寸（英寸）

最大投射距离（米） = 最大焦距（米）x 画面尺寸（英寸）÷ 液晶片尺寸（英寸）

已知投射距离得到画面尺寸：

最大投射画面（米） = 投射距离（米）x 液晶片尺寸（英寸）÷ 最小焦距（米）

最小投射画面（米） = 投射距离（米）x 液晶片尺寸（英寸）÷ 最大焦距（米）

例如：

1、Toshiba TLP-S71的焦距是26.5mm~31.5mm, 液晶片尺寸是0.7英寸LCD板，需要85英寸的画面。

最小投射距离（米）=0.0265米 x 85英寸÷0.7英寸 = 3.217米

最大投射距离（米）=0.0315米x 85英寸÷0.7英寸 = 3.825米

2、已知：EPSON EMP-6000的焦距是24.0 - 38.2 mm，液晶片尺寸是0.8英寸LCD板，投射距离为4米，求：最大的投射画面和最小的投射画面。

最大投射画面（英寸） =4米x 0.8英寸÷0.024米 = 133.3英寸

最小投射画面（英寸） =4米x 0.8英寸÷0.0382米 = 83英寸

上面提到投影画面尺寸，我们需要根据投影画面尺寸来选择投影屏幕尺寸,我们现在所说的屏幕尺寸实际为屏幕对角线的长度，单位为英寸。一般我国的尺刻度为米，且量长和款比较方便，所以有必要知道根据屏幕尺寸（英寸）得到屏幕宽度（米）和屏幕高度（米）

长度单位换算公式：1英寸=2.54厘米=0.0254米

普通屏幕的宽度和高度的比为4:3 ，于是由勾股定理得到：

屏幕宽度（米）=屏幕尺寸（英寸）x 0.0254米/英寸x 0.8 =屏幕尺寸÷50

屏幕高度（米）=屏幕尺寸（英寸）x 0.0254米/英寸x 0.6 =屏幕尺寸÷66

得到的单位为米

依此公式：

60英寸的屏幕的宽度为60÷50=1.2（米） 高度为60÷66=0.909（米）

150英寸的屏幕的宽度为150÷50=3（米） 高度为150÷66=2.27（米）

200英寸的屏幕的宽度为200÷50=4（米）高度为200÷66=3（米）

根据以上计算公式，我们就可以自己计算了，

边缘融合系统中投影屏幕挑选与尺寸计算方法

亮丽的超大画面、纯真的色彩、高分辨率的显示效果，历来是人们对视觉感受的一种潜在要求。大到指挥监控中心、网管中心的建立，小到视频会议、学术报告、技术讲座和多功能会议的进行，对大画面、多色彩、高亮度、高分辨率显示效果的渴望越来越强烈，边缘融合大屏幕拼接投影显示技术的出现，正好满足了这一需求。

边缘融合技术将一组投影机投射出的画面进行边缘重叠，并通过融合技术显示出一个没有缝隙更加明亮，超大，高分辨率的整幅画面，画面的效果就象是一台投影机投射的画面。在整个大屏幕边缘融合系统中屏幕只是其中的一部分，但它却可把系统的完美性能充分表现出来，在系统建设时要有充分的考虑。

一般边缘融合项目的投影幕建议采用容易固定的金属幕、投影幕的增益也要越小越好，一般小于1.2。之所以推荐金属硬幕是由于融合带部分是两台投影机图象的叠加。两台投影机发生细微的位移，叠加部分就会产生影像的重叠和颜色过渡的不自然、不连贯。同样，如果投影幕发生了细微的位移，也会产生重影和画面撕裂。金属幕更容易固定，而且显得高档大气。

另外，屏幕的增益越小，可视角度就越大;屏幕的增益越大，可视角度就越小。如果从正面看，增益大的投影幕和增益小的投影幕的融合效果没有什么差别。但如果从较大的角度观看，增益大的投影幕的融合带就越明显，画面的整体性就不够强。因此，在边缘融合项目中一般建议选用屏幕增益在1.2以下的产品，这样从不同角度观看画面都会觉得始终整体如一，效果更理想。

在确定完屏幕的材质后，还要确定投影幕的尺寸。在边缘融合系统中最为关键的技术之一就是要做边缘融合处理，相邻投影机的投影画面需要有部分重合，重合部分的宽度应不低于单台投影机投影的宽度的20%，因此，一般可以根据屏幕的宽度、屏幕的高度、投影机数量三者的关系来确定屏幕的尺寸：

屏幕的最大宽度 =(0.8×投影机数量+0.2)×屏幕的高度×1024÷768

上面公式适合1024×768分辨率的投影机，如果是采用1280×800分辨率的投影机，则公式变为：

屏幕的最大宽度 =(0.8×投影机数量+0.2)×屏幕的高度×1280÷800

如果是采用1920×1080分辨率的投影机，则公式变为：

屏幕的最大宽度 =(0.8×投影机数量+0.2)×屏幕的高度×1920÷1080

合集下载

深圳万讯H2-AI1-CCCC说明书

深圳万讯H2-AI1-CCCC说明书

深圳万讯H2-AI1-CCCC说明书

一、基本规格

1、投影技术DLP

2、技术类型及规格0.7"DDRDDP1000

3、光亮度（流明）3500

4、标准分辨率（dpi）1024×768

5、最大分辨率（dpi）1280×1024

6、对比度2200：1

7、投影机类型教育会议投影机

二、投影参数

1、投影镜头1.2：1

2、投影画面尺寸（米）1.06-7.62

3、投影距离（米）1.3-10

4、屏幕宽高比例4：3

5、色彩1677万

6、投影方式前投/背投/吊顶

7、调整功能数字梯形矫正

8、输入端子DVI-D×1、Audio×2、RGB：15-pinD-sub×2、视频RCA+S-video×1

9、输出端子15-pinD-sub端子×1、立体声音频输出

10、标称光亮度均匀值90%

三、电力规格 1、电源100-120V/200-240V±10%，50/60HzAC

2、噪音（dB）32

四、安规及兼容性

1、计算机兼容性PC及其相容机种

2、视频信号方式NTSC/NTSC4.43/PAL/SECAM/PAL-60

3、菜单语言支持中文

4、安全认证CCEE

五、配件

1、灯泡250W（正常模式）/200W（ECO模式）

2、灯泡寿命（小时）2000（标准模式），5000（节能模式）

3、遥控器红外遥控器

4、扬声器2W单声道

5、标准配件电源电缆、计算机电缆、遥控器、S端子电缆、AV电缆、干电池4号X2、镜头保护盖、使用说明书

6、其他特性广角镜头，画面局部放大，梯形校正

六、外观特征

1、长度（mm）310

2、宽度（mm）245

3、高度（mm）100

4、重量（kg）2.9

七、环境参数

1、工作温度（℃）0-35 2、工作湿度30-85%

3、存储温度（℃）-10-50

4、存储湿度10-90%

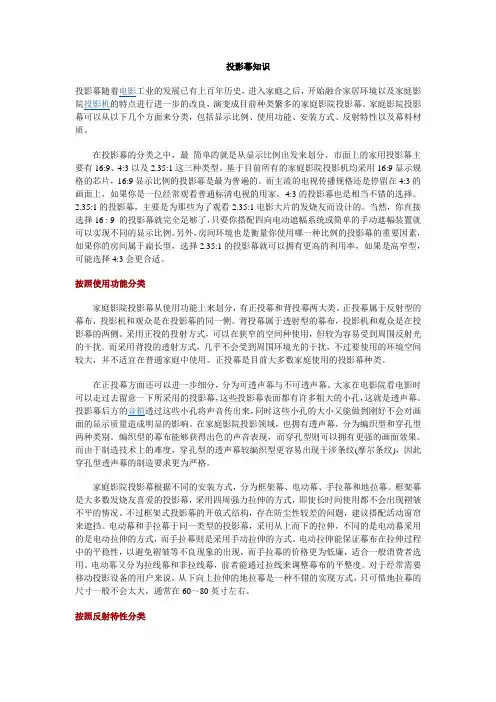

投影幕知识

投影幕知识

投影幕知识

投影幕随着电影工业的发展已有上百年历史，进入家庭之后，开始融合家居环境以及家庭影院投影机的特点进行进一步的改良，演变成目前种类繁多的家庭影院投影幕。家庭影院投影幕可以从以下几个方面来分类，包括显示比例、使用功能、安装方式、反射特性以及幕料材质。

在投影幕的分类之中，最 简单的就是从显示比例出发来划分。市面上的家用投影幕主要有16:9、4:3以及2.35:1这三种类型。基于目前所有的家庭影院投影机均采用16:9显示规格的芯片，16:9显示比例的投影幕是最为普遍的。而主流的电视传播规格还是停留在4:3的画面上，如果你是一位经常观看普通标清电视的用家，4:3的投影幕也是相当不错的选择。2.35:1的投影幕，主要是为那些为了观看2.35:1电影大片的发烧友而设计的。当然，你直接选择16 : 9 的投影幕就完全足够了，只要你搭配四向电动遮幅系统或简单的手动遮幅装置就可以实现不同的显示比例。另外，房间环境也是衡量你使用哪一种比例的投影幕的重要因素，如果你的房间属于扁长型，选择2.35:1的投影幕就可以拥有更高的利用率，如果是高窄型，可能选择4:3会更合适。

按照使用功能分类

家庭影院投影幕从使用功能上来划分，有正投幕和背投幕两大类。正投幕属于反射型的幕布，投影机和观众是在投影幕的同一侧。背投幕属于透射型的幕布，投影机和观众是在投影幕的两侧。采用正投的投射方式，可以在狭窄的空间种使用，但较为容易受到周围反射光的干扰。而采用背投的透射方式，几乎不会受到周围环境光的干扰，不过要使用的环境空间较大，并不适宜在普通家庭中使用。正投幕是目前大多数家庭使用的投影幕种类。

在正投幕方面还可以进一步细分，分为可透声幕与不可透声幕。大家在电影院看电影时可以走过去留意一下所采用的投影幕，这些投影幕表面都有许多粗大的小孔，这就是透声幕。投影幕后方的音箱透过这些小孔将声音传出来，同时这些小孔的大小又能做到刚好不会对画面的显示质量造成明显的影响。在家庭影院投影领域，也拥有透声幕，分为编织型和穿孔型两种类别。编织型的幕布能够获得出色的声音表现，而穿孔型则可以拥有更强的画面效果。而由于制造技术上的难度，穿孔型的透声幕较编织型更容易出现干涉条纹(摩尔条纹)，因此穿孔型透声幕的制造要求更为严格。

夏普xg-fw900a使用说明书

夏普xg-fw900a使用说明书

夏普xg-fw900a使用说明书

夏普xg-fw900a说明书的使用方法：

利用配备的遥控器进行开关机，在出现的四个格格的画面下按下确定键，买根VGA线街道投影机和电脑上用遥控器按下和电脑相同的按钮、等待电脑与投影机相互信号输出，那么就可以使用了。

夏普投影机的说明书中的参数：

主要参数：标称光亮度(流明)：120标准分辨率(dpi)：640×480投影方式：正投投影技术：LCD重量(kg)：3.8对比度：300：1色彩(万)：1677灯泡：155W UHP

快速定位：光学参数投影参数其它参数环境参数

投影技术：LCD

投影方式：正投

标称光亮度(流明)：120

标称光亮度均匀值(%)：85

标准分辨率：(dpi)：640×480

最大分辨率：(dpi)：640×480

对比度：300：1

投影镜头：手动调焦，固定聚集长度:F2,f=56.5毫米

投影画面尺寸(米)：0.51--3.81

投影距离(米)：0.9--6.6

屏幕宽高比例：4：3/16：9

色彩(万)：1677

调整功能：手动调焦

有效扫描频段：水平：30-70KHz，垂直：50-87Hz

输入端子：Audio×1,S-Video×1,Video×1

输出端子：Audio×1,S-Video×1,Video×1

视频信号方式：NTSC/PAL/SECAM

其它参数 灯泡：155W UHP(老式 金卤灯 ，已淘汰)

灯泡寿命(小时)：1500

遥控器(控制器)：夜光无线遥控器

扬声器：1×1W扬声器

功耗(W)：200

电源：220V AC,50/60Hz

噪音(dB)：34

菜单语言：支持中文

安全认证：CE/UL/TUV/GS/FCCA

计算机兼容性：PC及其相容机种

重量(kg)：3.8

长度(mm)：310

宽度(mm)：319

高度(mm)：136

标准配件：内置放大器和扬声器

投影机亮度计算方法和亮度标称方式

投影机亮度计算方法和亮度标称方式

投影机亮度计算方法和亮度标称方式

一、投影机亮度计算方法

1、计算投影机实际亮度：实际亮度值=功率消耗÷光通量，单位为流明/瓦（Lm/W）。

2、计算辐射准度：光辐射准度是一种用来表示光束在空间分布规律的指标。它的计算方法为：辐射准度=(1阶矩/功率)*(绘图半径/光轴距离)，单位为半球光度/瓦（cd/W）。

3、投影机功率测定：将投影机放置在指定位置，将电源接通，用专业的电源测试仪测量投影机的功率。

4、投影机绘图区域测定：将投影机放置在指定的位置，将投影物放置在投影区域内，将投影物的中心点调整到投影机的光轴上，然后用一定间隔的量角仪测量投影物的绘图区域内的光度，计算得出投影机的1阶矩，单位为半球光度（cd）。

5、投影机光轴距离测定：用直尺或三角板，通过测量两个投影机和投影物的中心点之间的距离，计算出投影机的光轴距离，单位为米（m）。

投影机的光输出一般以标称亮度和标称辐射准度两种方式表示，用以衡量其亮度及散射特性，而标称亮度为投影机实际发射光强度，常以流明（lm）为单位表示，而标称辐射准度表示该投影机的光束总量在空间分布规律，常以半球光度（cd）为单位表示。
