用伏安法测电阻实验论文

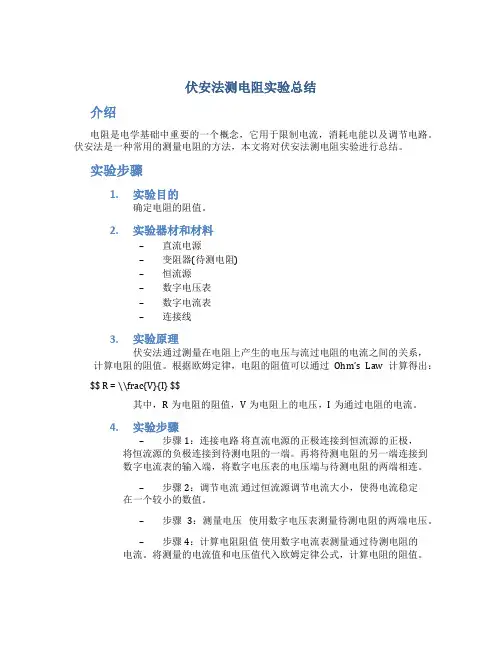

伏安法测电阻实验总结介绍电阻是电学基础中重要的一个概念，它用于限制电流，消耗电能以及调节电路。

伏安法是一种常用的测量电阻的方法，本文将对伏安法测电阻实验进行总结。

实验步骤1.实验目的确定电阻的阻值。

2.实验器材和材料–直流电源–变阻器(待测电阻)–恒流源–数字电压表–数字电流表–连接线3.实验原理伏安法通过测量在电阻上产生的电压与流过电阻的电流之间的关系，计算电阻的阻值。

根据欧姆定律，电阻的阻值可以通过Ohm’s Law 计算得出：$$ R = \\frac{V}{I} $$其中，R为电阻的阻值，V为电阻上的电压，I为通过电阻的电流。

4.实验步骤–步骤1：连接电路将直流电源的正极连接到恒流源的正极，将恒流源的负极连接到待测电阻的一端。

再将待测电阻的另一端连接到数字电流表的输入端，将数字电压表的电压端与待测电阻的两端相连。

–步骤2：调节电流通过恒流源调节电流大小，使得电流稳定在一个较小的数值。

–步骤3：测量电压使用数字电压表测量待测电阻的两端电压。

–步骤4：计算电阻阻值使用数字电流表测量通过待测电阻的电流。

将测量的电流值和电压值代入欧姆定律公式，计算电阻的阻值。

5.实验注意事项–采用直流电源和电流表。

–电流源稳定，使电流大小在合适范围内。

–测量电压时，确保数字电压表的电压端与待测电阻的两端连接良好。

–多次测量并取平均值，以提高实验结果的准确性。

实验结果与讨论通过对伏安法测电阻实验的实施，我们可以得到待测电阻的阻值。

根据测量的电压和电流值，我们可以使用欧姆定律公式计算电阻的阻值。

实验中，我们应该进行多次测量，并取平均值，以提高实验结果的准确性。

在实际操作中，我们还需要注意恒流源的稳定性和电压端与待测电阻的连接。

如果电流不稳定或者连接不良，可能会导致测量结果的误差。

另外，如果待测电阻的阻值较小或较大，可能会导致电压过高或过低，进而影响实验结果的准确性。

在这种情况下，需要调节电流大小或使用合适的量程的电压表。

第 ２ ７卷
第 ３期
大
学
物
理
实
验
Ｖｏ １ ． ２ ７ Ｎ０ ． ３
２ ０ １ ４年 ６月
Ｐ ＨＹ Ｓ Ｉ Ｃ ＡＬ ＥＸ ＰＥ ＲＩ ＭＥ ＮＴ ０Ｆ Ｃ ＯＬ Ｌ Ｅ ＧＥ
Ｊ ｕｎ ． ２ ０ １ ４
文章编 号 ： １ ０ ０ ７ — ２ ９ ３ ４ （ ２ ０ １ ４ ） ０ ３ — ０ ０ ４ ７ ． ０ ３
４ ８

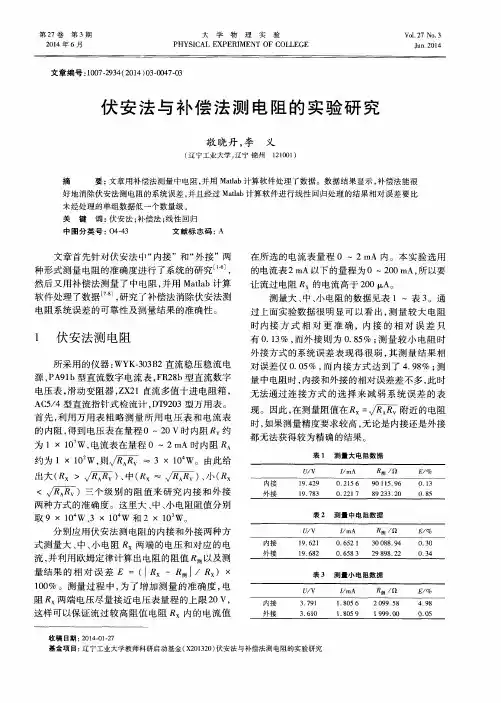

伏安法与补偿法测 电阻的实验研究
中 电阻所得 数据 见表 ４ 。
２ 补 偿 法 测 电阻
电压 补偿 法测 电阻 的基本 原理 见 图 １ 。
表４ 电压 补 偿 法 测 量 数 据
通 常利 用作 图法做 出 电流 、 电压 曲线 可 以得 出更 为准确 的电阻值 ， 但 如果用 手工绘 图方 式 ， 势
过 上面 实验 数据很 明显 可 以看 出 ， 测量 较 大 电阻 时 内 接 方 式 相 对 更 准 确 ，内 接 的 相 对 误 差 只
有０ ． １ ３ ％， 而外 接 则 为 ０ ． ８ ５ ％； 测 量 较 小 电 阻 时 外 接方式 的系统误 差 表 现 得 很 弱 ， 其 测 量 结 果 相 对误 差仅 ０ ． ０ ５ ％， 而 内接 方 式 达 到 了 ４ ． ９ ８ ％； ０ Ｎ ， ０ 量 中 电阻时 ， 内接 和外 接 的相 对误 差差 不 多 ， Ｃ Ｌ ｕ ｅ 无法 通过 连 接 方 式 的 选 择 来 减 弱 系 统 误 差 的 表
表１ 测 量 大 电 阻 数 据
约为 １ Ｘ １ ０ Ｗ， 则 Ａ 尺 ｖ
３× １ ０ Ｗ。 由此 给
出大（ Ｒ ＞√ 尺 Ｒ ） 、 中（ Ｒ

伏安法测电阻实验报告实验目的：1.熟悉伏安法的原理和电路连接方式；2.学习使用伏安表进行电阻测量；3.掌握如何选取适当的电源电压和伏安表量程。

实验仪器和材料：1.直流电源；2.变阻器；3.伏安表；4.电阻箱；5.电路连接线。

实验原理：伏安法是一种常用的测量电阻的方法。

当被测电阻连接在电源的输出端，通过电流表和电压表分别测量电路中的电流和电压，应用欧姆定律：U=IR，可以得到被测电阻的阻值。

实验步骤：1.将电源的正极和电阻箱的一头连接，将电源的负极和伏安表的COM 端连接；2.将伏安表的VΩmA档插入电路中的电流测量端，将其红色表笔连接到电路中的电阻上，黑色表笔连接到电阻的下方；3.将变阻器旋钮调节到最小电阻，将其一头连接到电阻的上方，另一头连接到伏安表的mA端；4.调节电源电压为适当的值，不宜过大，以避免烧毁被测电阻，同时保证电阻在额定电压下正常工作；5.打开电源，读取伏安表上的电压和电流数值，同时记录下电阻箱上标示的阻值；6.关闭电源后，调整变阻器使电流表示值在适合伏安表的档位上；7.按照上述步骤多次测量，并计算平均值。

实验结果：使用伏安法测得的电阻值如下：实验次数电阻值（Ω）1 1002 1023 994 1015 100根据上述结果，计算得到的电阻平均值为100.4Ω。

实验讨论：通过本实验的测量结果可以看出，伏安法测量电阻的结果具有一定的误差。

主要原因可能是在测量过程中存在的电流表和电压表的零点偏差，以及电源电压的波动等。

在实际应用中，我们应该尽量减小这些误差。

其中一种方法是校准电流表和电压表的零点偏差，以确保它们的准确性。

此外，可以通过在测量过程中多次采样并求取平均值的方式，来减小由于电源电压波动引起的误差。

同时，为了提高测量的精度，我们应该选择适当的电源电压和伏安表量程。

电源电压不宜过高，以避免烧毁电阻；伏安表量程应根据被测电阻的阻值范围来选择，以保证测量结果在量程范围内。

结论：通过本次实验，我们学习了伏安法测量电阻的原理和方法。

伏安法测电阻的实验报告一、实验目的1、学习使用伏安法测量电阻。

2、掌握电流表、电压表和滑动变阻器的使用方法。

3、加深对欧姆定律的理解，学会分析实验误差。

二、实验原理根据欧姆定律$I ＝＼frac{U}｛R}＄，变形可得$R ＝＼frac{U}｛I}＄。

只要分别测量出通过电阻的电流$I$和电阻两端的电压$U$，就可以计算出电阻$R$的值。

三、实验器材电源、电压表、电流表、滑动变阻器、待测电阻、开关、导线若干。

四、实验电路图（画出实验电路图，清晰标明各个元件的符号和连接方式）五、实验步骤1、按照电路图连接电路，注意电流表、电压表的量程选择，以及滑动变阻器的接法（一上一下）。

连接电路时，开关应处于断开状态。

2、闭合开关，调节滑动变阻器，使电压表和电流表有适当的示数，记录此时电压表的示数$U_1$和电流表的示数$I_1$。

3、继续调节滑动变阻器，改变电阻两端的电压和通过的电流，分别记录多组电压值$U_2$、＄U_3$、＄U_4$……和对应的电流值$I_2$、＄I_3$、＄I_4$……4、根据记录的数据，计算出每次测量得到的电阻值$R_1 ＝＼frac{U_1}｛I_1}＄，＄R_2 ＝＼frac{U_2}｛I_2}＄，＄R_3 ＝＼frac{U_3}｛I_3}＄……5、求出电阻的平均值$R ＝＼frac{R_1 ＋ R_2 ＋ R_3 ＋＼cdots}｛n}＄，作为待测电阻的测量值。

六、实验数据记录｜实验次数｜电压（U/V）｜电流（I/A）｜电阻（R/Ω）｜｜：：｜：：｜：：｜：：｜｜ 1 ｜＿___ ｜＿___ ｜＿___ ｜｜ 2 ｜＿___ ｜＿___ ｜＿___ ｜｜ 3 ｜＿___ ｜＿___ ｜＿___ ｜｜ 4 ｜＿___ ｜＿___ ｜＿___ ｜｜ 5 ｜＿___ ｜＿___ ｜＿___ ｜七、数据处理与分析1、计算每次测量的电阻值，并填入表格中。

2、分析数据，观察电阻值是否在一定范围内波动。
