基坑支护止水方案的比较与分析研究报告
发表时间：2018-09-27T10:53:52.320Z 来源：《建筑学研究前沿》2018年第13期 作者： 李正
[导读] 各种型式止水帷幕施工工艺的适应性及施工技术问题等等。
中设设计集团股份有限公司佛山分公司 528200
摘要：随着我国城市现代化建设水平提高，城市车辆增多，停车位日益紧张，要解决这个矛盾，我们只能向地下发展，所以基坑工程建设就越来越普遍，在基坑施工工程中，止水帷幕是很重点的一环。人们在止水帷幕施工的长期实践中，发明了很多方法，现主要有钢板
桩工艺、地连墙工艺、咬合桩工艺、普通搅拌桩工艺、三轴搅拌桩工艺、高压（双、三）旋喷桩工艺等，每一种工艺有他的适用范围和优
缺点。如何结合工程的实际情况选择合适的工艺，是支护止水帷幕要考虑的重要议题。。
关键词：基坑支护；止水帷幕；施工工艺、适用范围、优缺点
研究的目的和意义：施工中基坑支护止水帷幕是不容忽视的难点问题：1、基坑支护止水帷幕的型式选型问题。2、各种型式止水帷幕施工工艺的适应性及施工技术问题等等。如何结合工程的实际情况选择合适的工艺，是支护止水体系要考虑的重要议题。本课题的提出，
主要研究止水帷幕各种工艺的优缺点及适用条件以及各种工艺应注意的一系列问题，以指导此类项目止水帷幕工艺方法的选择及指导止水
帷幕各工艺方法的具体施工，起到加快进度、保证质量、安全环保、提高效益的目的。
施工工艺选型
决定基坑支护成效因素有很多，起到决定性作用的主要有两个，一是挡土结构的有效性；二是基坑止水帷幕的严密性。在不同地层施工时为保证基坑施工安全、质量，选用不同施工工艺防止周边不均匀沉降，地下管线、周边建筑物损坏，因此研究不同地质条件下选用不
同施工工艺具有十分重要的意义。
各种止水工艺特点
旋喷桩：
1、施工噪声低、低振动，对周围环境影响小；
2、适用深度可达30m；
3、工作面及施工场地要求简单；
4、辅以钻机引孔，在存在障碍物的地层，可进行桩间止水。
MJS高压旋喷桩在深基坑止水工程施工技术研究
摘要：MJS高压旋喷桩通过高压水、气体射流切割土体，混合水泥浆搅拌成桩，具有施工迅速、防渗止水效果好、占用空间少、噪音和振动低等优点，应用广泛。但由于地质复杂或施工工艺不熟练，桩质量差，止水帷幕达不到预期的止水效果。本文以盐城铁路综合客运中心西广场隧道深基坑工程施工为例，论述MJS高压旋喷桩成桩质量控制方法及实际应用，以供参考。
关键词：三重管高压旋喷桩；工艺流程；施工方法；质量控制
1、工程概况及水文地质条件
1.1工程概况
盐城市区铁路综合客运枢纽公路工程西广场某隧道下穿范公路高架桥，隧道结构外线距既有承台边最短7米左右，因此深基坑支护采用φ*******钻孔灌注桩和MJS止水帷幕，防止基坑开挖土后承台周边土体位移影响高架结构安全。本次MJS高压旋喷桩按围桩间隙中心布置，桩号：N1-N61，桩间距1.2m，桩径2m，共61根，桩顶标高：-0.2m，桩底标高-33.2m，全长2013m。
1.2工程地质与水文地质
（1）现状地点主要为经济林，部分为农田及范路高速公路。场地地势总体平坦，勘探期间测得的地面高程一般为1.02～2.61m（局部沟塘填筑场地海拔约0.3～0.5m）。
（2）勘探深度范围内场地地下水类型主要为孔间潜水，其次为承压水。孔间潜水主要赋存于第④层以上土层，其补给源主要为大气降水和地表水，水位呈季节性变化，其排泄方式主要为自然蒸发和横向逐流。 2、MJS高压旋喷桩施工
2.1工艺流程
2.2主要施工方法
2.2.1设备选择
由于设计摆角180°、直径为2m桩体，本公司具有与现场实际工作高度限制类似的工程施工经验，因此选用了两台QFJ-150型智能旋喷机。
2.2.2试桩施工参数
水泥：P.O 42.5普通硅酸盐水泥，水泥掺量：40%，水泥浆液水灰比W/C=1.2，单桩水泥用量约28t。
钻杆转速控制在15r/min左右，注入管上升速度控制在0.05～0.07m/min，流量≥65L/min，高压泵水压控制在40～41MPa，气管压力控制在0.7Mpa，浆管出浆压力控制在2.0～5.0Mpa。

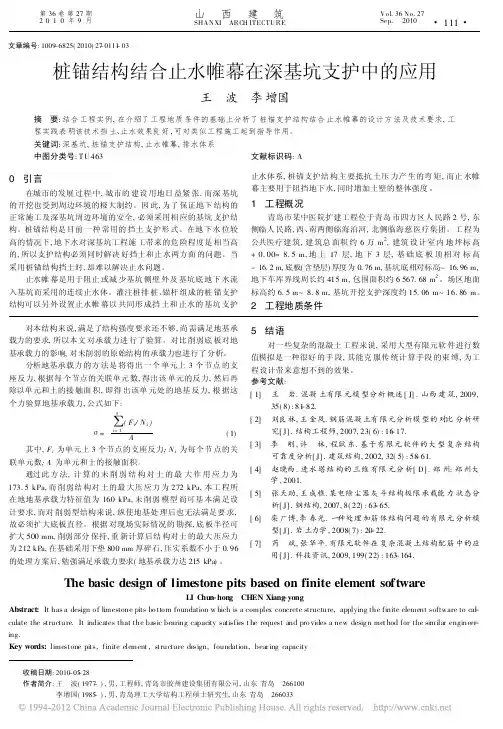

文章编号:1009-6825(2010)27-0111-03桩锚结构结合止水帷幕在深基坑支护中的应用
收稿日期:2010-05-28作者简介:王波(1977-),男,工程师,青岛市胶州建设集团有限公司,山东青岛266100李增国(1985-),男,青岛理工大学结构工程硕士研究生,山东青岛266033王波李增国
摘要:结合工程实例,在介绍了工程地质条件的基础上分析了桩锚支护结构结合止水帷幕的设计方法及技术要求,工程实践表明该技术挡土、止水效果良好,可对类似工程施工起到指导作用。关键词:深基坑,桩锚支护结构,止水帷幕,排水体系中图分类号:TU463文献标识码:A0引言在城市的发展过程中,城市的建设用地日益紧张,而深基坑的开挖也受到周边环境的极大制约。因此,为了保证地下结构的正常施工及深基坑周边环境的安全,必须采用相应的基坑支护结构。桩锚结构是目前一种常用的挡土支护形式。在地下水位较高的情况下,地下水对深基坑工程施工带来的危险程度是相当高的,所以支护结构必须同时解决好挡土和止水两方面的问题。当采用桩锚结构挡土时,却难以解决止水问题。止水帷幕是用于阻止或减少基坑侧壁外及基坑底地下水流入基坑而采用的连续止水体。灌注桩排桩、锚杆组成的桩锚支护结构可以另外设置止水帷幕以共同形成挡土和止水的基坑支护止水体系,桩锚支护结构主要抵抗土压力产生的弯矩,而止水帷幕主要用于阻挡地下水,同时增加土壁的整体强度。1工程概况青岛市某中医院扩建工程位于青岛市四方区人民路2号,东侧临人民路,西、南两侧临海泊河,北侧临海慈医疗集团。工程为公共医疗建筑,建筑总面积约6万m2,建筑设计室内地坪标高+0.00=8.5m,地上17层,地下3层,基础底板顶相对标高-16.2m,底板(含垫层)厚度为0.76m,基坑底相对标高-16.96m,地下车库界线周长约415m,包围面积约6567.68m2。场区地面标高约6.5m~8.8m,基坑开挖支护深度约15.06m~16.86m。2工程地质条件对本结构来说,满足了结构强度要求还不够,尚需满足地基承载力的要求,所以本文对承载力进行了验算。对比削弱底板对地基承载力的影响,对未削弱的原始结构的承载力也进行了分析。分析地基承载力的方法是将得出一个单元上3个节点的支座反力,根据每个节点的关联单元数,得出该单元的反力,然后再除以单元和土的接触面积,即得出该单元处的地基反力,根据这个力验算地基承载力,公式如下:
龙源期刊网

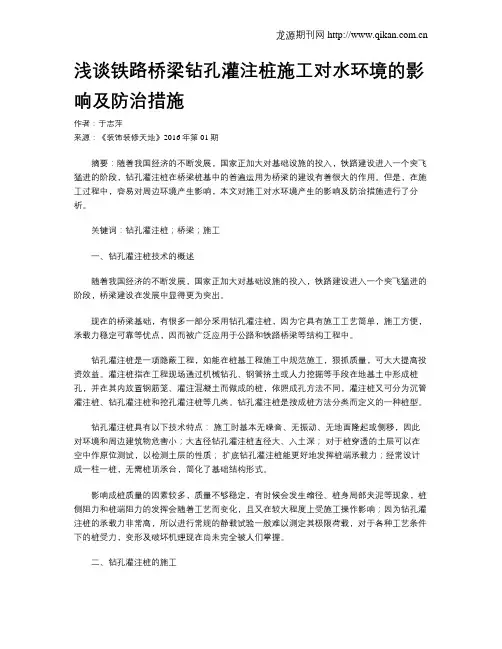

浅谈铁路桥梁钻孔灌注桩施工对水环境的影响及防治措施
作者：于志萍
来源：《装饰装修天地》2016年第01期
摘要：随着我国经济的不断发展，国家正加大对基础设施的投入，铁路建设进入一个突飞猛进的阶段，钻孔灌注桩在桥梁桩基中的普遍运用为桥梁的建设有着很大的作用。但是，在施工过程中，容易对周边环境产生影响，本文对施工对水环境产生的影响及防治措施进行了分析。
关键词：钻孔灌注桩；桥梁；施工
一、钻孔灌注桩技术的概述
随着我国经济的不断发展，国家正加大对基础设施的投入，铁路建设进入一个突飞猛进的阶段，桥梁建设在发展中显得更为突出。
现在的桥梁基础，有很多一部分采用钻孔灌注桩，因为它具有施工工艺简单，施工方便，承载力稳定可靠等优点，因而被广泛应用于公路和铁路桥梁等结构工程中。
钻孔灌注桩是一项隐蔽工程，如能在桩基工程施工中规范施工，狠抓质量，可大大提高投资效益。灌注桩指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成的桩，依照成孔方法不同，灌注桩又可分为沉管灌注桩、钻孔灌注桩和挖孔灌注桩等几类。钻孔灌注桩是按成桩方法分类而定义的一种桩型。
钻孔灌注桩具有以下技术特点： 施工时基本无噪音、无振动、无地面隆起或侧移，因此对环境和周边建筑物危害小；大直径钻孔灌注桩直径大、入土深； 对于桩穿透的土层可以在空中作原位测试，以检测土层的性质； 扩底钻孔灌注桩能更好地发挥桩端承载力；经常设计成一柱一桩，无需桩顶承台，简化了基础结构形式。
影响成桩质量的因素较多，质量不够稳定，有时候会发生缩径、桩身局部夹泥等现象，桩侧阻力和桩端阻力的发挥会随着工艺而变化，且又在较大程度上受施工操作影响；因为钻孔灌注桩的承载力非常高，所以进行常规的静载试验一般难以测定其极限荷载，对于各种工艺条件下的桩受力，变形及破坏机理现在尚未完全被人们掌握。
