s66d收音机模电设计报告

收音机设计实习报告

一、引言：时常侯我们自以为简单这事的事情,视作起来时才知道并非常简单不是我们想象的那么简单。但是当你做完这件事情后，你会发现这件事并没有想象中的那么难！！！任何一件事要做好都要掌握一定的技术，还必须具备一定的素质必须才能完成。要了解一项工种，掌握焊接和电子工艺的操作技术，光靠看书本和解说是不行的。所谓实习就是要我们自己实际的过来练习，去操作。要真正的把从书本的理论知识转到实际操作、实践中去。还有就是不能由着自己的性子来操作，多少要在老师的指导、讲解下进行操作，严格按照操作规程，不可自己耍小聪明。

二、调幅中波收音机的电路方框图，电路图，信号的流程如下：

由于某种原因，其电路图没有截图，敬请谅解！！！

收音机的基本科研工作原理：

天线收到电磁波信号，经过调谐器选频后才，选出要接收的电台信号。同时，在收音机中，有一个香港地区振荡器，产生触发一个跟接收频率相差无几的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465khz）一起送入变频管内并行——变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，积极推动扬声器发出声音。 三、安装前在的准备工作：

所需的基本工具：电烙铁（焊枪）、烙铁架、松香、万用表、镊子、尖嘴钳、偏口钳、螺丝刀。

焊接工艺要求: 1、在焊接之前要仔细的查看个元件的个数，以及用万能表测试个元件性能是否为良好二极体的。2、要鼠类清楚的识别元件种类和作用。3、在焊接时要注意电烙铁的需注意角度，要使电烙铁、焊锡丝与电子零件三位一体，要注意焊锡丝的用量，拖累如果多了可能会影响其它元件的焊接也不美观，少了也许须要焊不牢固。4、在撤离电烙铁的同时要保证电路板不要晃动下坠以免产生虚焊，在之后的调试过程中不找出错误的所在。5、在焊接三极管的时候要注意分清它的集电极、基础极和发射极。6、在总体的焊接中要服从后级向前级，先小后大的原则。

哈尔滨理工大学荣成学院《电工电子实训》——ADS-22调频、调幅教学收音机制作专业：机电一体化班级：机电09—2班学号：0930130220姓名：李鑫前言集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向急方向发展。不仅集总参数电路正在迅速集成化，分布参数电路也在集成化。随着集成电路设计与工艺技术的进步，现在已有可能将一个电子系统或其子系统集成在一个芯片上，称为系统集成。它改变了用通用元、器件组装电子系统的传统方法，而直接将系统制作在芯片上，从而大大促进了系统、电路与工艺的结合。本次课程设计就是将继承芯片焊接在印制电路板上，然后堆砌进行调试的过程。本次实训用收音机ADS-22调频、调幅教学收音机。该款收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。散件为3V低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。本次课程设计的目的主要是掌握系统各功能模块的基本工作原理，培养基本掌握电路设计的基本思路和方法，掌握接收系统调试等。课程设计的要求是分析调频接收系统各功能模块的工作原理，对所设计电路进行调试。-3-目录第1章绪论··········································41-1本课程设计研究的对象及内容·························41-2本课程设计的目的···································41-3本课程设计的要求···································4第2章产品简介·····································52-1产品概述···········································52-2产品主要性能指标···································62-3收音机工作原理·····································62-4主要元件说明······································10第3章焊装工艺···································143-1目的及要求········································143-2焊装步骤··········································14第4章检测与调试·································184-1通电前检测·······································184-2试听··············································184-3无台故障检修······································19第5章结语········································21-4-第1章绪论1、1本课程设计研究的对象及内容1、1、1实训对象本次实训针对本校09级机电一体化专业在校专科生。1、1、2实训内容学习超外差收音机的工作原理，了解并掌握电烙铁的使用方法，学会电路检修的基本步骤及分析问题的能力。1、1、3实训研究对象ADS-22调频、调幅教学用收音机套件。1、2本课程设计的目的1、了解收音机发展史，了解无线接收的基本原理。2、了解超外差收音机工作原理。3、学会使用电烙铁并能独立完成元件焊接。4、能独立完成收音机的组装并学会基本元件的检测及其调试方法。1、3本课程设计的要求1、注意电烙铁的使用，在使用时严禁用手触摸烙头。不可将烙铁随意摆放，亦不可将烙铁冲向他人。2、实训时应按照装配说明书内容进行操作，实验前应清点套件中的元件。3、注意测量器具的合理使用，防止人为误操作对仪器的损伤。-5-第2章产品简介2、1产品概述ADS-22调频、调幅教学收音机实物图产品特点：本套件收音机，具有调频、调幅两波段收音功能，调频采用CD2003GP与D2822集成电路、调幅采用分立元件，功放电路独立式设计而成，具有选择性好、灵敏度高，装配调试简单，是学习电原的好选择。-6-2、2产品主要性能指标AM调幅部分频率范围：530－1600KHz中频频率：465KHz灵敏度：≤3mV/mFM调频部分频率范围：87－108MHz中频频率：10.7MHz灵敏度：≤30μV/m工作电压：3V（2节5号电池)静态电流：无讯号时≤10mA输出功率：≥350mw（10%失真度）外型尺寸：122*75*27mm2、3收音机工作原理超外差式收音机能够克服直接放大式收音机的缺点。这类收音机的特点是：被调谐接收的信号，在检波之前，不管其电台频率(即载波频率)如何，都换成固定的中频频率(我国是465KHz)，再由放大器对这个固定的中频信号进行放大，这样就解决了对不同频率的电台信号放大不一致的问题，使收音机在整个频率接收范围内灵敏度均匀。同时，由于中频信号既便于放大，又便于调谐，所以，超外差式收音机还具有灵敏度高、选择性好的特点。超外差式收音机的组成框图如-7-图1所示，其各级的作用如下：图1.超外差：输入信号和本机振荡信号产生一个固定中频信号的过程。因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。超外差式收音机就是利用这种方式，把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大，同时在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。和直接放大式相比较，超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。灵敏度是指收音机接收微弱信号的能力；选择性是指接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力；失真度是指收音机输出信号波形与输入信号波形相比失真的程度。灵敏度、选择性、失真-8-度都是收音机的主要性能指标。将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。这个固定的频率，是由差频的作用产生的。如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。通常将这个过程(混濒和本振的作用)叫做变频。变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加-9-入高频放大级然后再去混频。根据超外差收音机的原理，我们分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路。输入回路：输入电路的主要作用一是接收并选择电台信号，二是频率覆盖。变频级：变频级是以变频管V1为中心组成的电路，它的作用是把输入信号的载波频率变换成固定的465KHz。变频级包括：本机振荡电路、混频电路、选频电路三个部分。本机振荡电路的任务是产生一个高于输入信号载波频率465KHz的高频等幅信号。混频电路的任务是将输入电路f信与本机振荡电路产生的高频等幅信号f振一起送入变频管V1内混频，利用晶体管的非线性特性获得一个新的频率信号。新信号的频率恰好等于f振与f信两个信号频率之差，即f振－f信＝465KHz，而新信号的包络线仍然保持输入信号的包络线形状不变。事实上混频后产生的新信号不只465KHz的中频信号一种，选频的任务就是将我们需要的465KHz的中频信号选择出来，耦合给下一级，而将不必要的信号成分滤掉。选频的主要元件是中频变压器。中放级：此收音机为两级中放电路，是以中放管V2和V3为中心组成的电路。它的主要任务是把变频级输送来的中频信号放大，被放大-10-了的中频信号还要经过选频电路进行选频，滤掉不必要的信号成分，然后输送给检波级检波。检波级：输入信号变换为465KHz的中频信号，只是载波频率发生了变化，加在载波上的音频信号并没有改变。这种中频信号人耳是听不到的，还要经过检波，将音频信号与载波信号分离。担任检波任务是以晶体三极管V4为中心组成的检波电路。AGC：使放大电路的增益自动地随信号强度而调整的自动控制方法，本机为负反馈。低放和功放级：由电位器选择出音频信号的强弱后，经过以V5为中心的前置低放和以V6、V7为中心的功率放大后，推动扬声器发出声音。2、4主要元件说明CD2003GP/GB是一块单片调频、调幅收音机电路，可和音频功放电路一起组成一个完整的调频、调幅收音机。其特点如下：●不用外接FMIFT、AMIFT、FM检波线圈●FM检波回路不需调整●工作电源电压范围宽：VCC=1.8~7V（Tamb=25℃）-11-引脚说明引脚符号功能引脚符号功能1INFMRFM射频输入9GNDOUT输出回路地2GNDIN输入回路地10QUAD移相网络3OUTFMMFM混频输出11OUTDET检波输出4OUTAMMAM混频输出12OSCAMAM振荡5AGCAGC控制端13OSCFMFM振荡6VCC电源电压14SWAM/FM控制7INAMIAM中频输入15TUNFMFM调谐8INFMIFM中频输入16INAMRAM射频输入CD2003GP实物图-12-其功能框图如下所示：CD2822CP用于便携式录音机和收音机作音频功率放大器。特点：󰀀电源电压降到1.8V时仍能正常工作󰀀交越失真小󰀀静态电流小󰀀可作桥式或立体声式功放应用󰀀外围元件少󰀀通道分离度高󰀀开机和关机无冲击噪声󰀀软限幅引出端功能符号：-13-引出端序号功能符号引出端序号功能符号11通道输出OUT52通道反相输入2IN-2电源Vcc62通道同相输入2IN+32通道输出2OUT71通道同相输入1IN+4地GND81通道反相输入1IN-其功能框图如下所示-14-第3章焊装工艺3、1目的及要求3、1、1目的通过对一台正规产品“收音机”的安装与焊接，了解电子产品的装配过程，掌握元器件的识别及检测方法；学习整机的装配工艺；培养动手能力及严谨的科学作风。3、1、2要求（1）、对照电路原理图看懂印制线路板图；（2）、了解电路图上的符号，并与实物对照；（3）、根据技术指标测试各元器件的主要参数；（4）、认真细心的安装焊接。3、2焊装步骤1、按照材料清单清点全套零件，并负责保管，防止丢失。2、用万用表检测各元器件。3、.检测电阻：首先根据色环初步读出每个电阻的阻值，然后根据阻值大小判断需要使用的万用表档位，进而测量出电阻值，将每个电阻的标称值与测量值分别记录在实习报告中；为了后续安装的方

收音机的制作实验报告

收音机的制作实验报告

一、引言

收音机作为一种常见的电子设备，广泛应用于日常生活中。它能够接收到广播信号，让人们随时随地听到新闻、音乐和其他有趣的内容。本次实验旨在通过制作一个简易的收音机来了解其工作原理和基本构造。

二、实验材料和方法

1. 实验材料：

- 电容器

- 电感线圈

- 晶体管

- 电池

- 音频输出装置（如耳机）

2. 实验方法：

- 将电容器、电感线圈和晶体管按照电路图连接起来。

- 将电池连接至电路，为电路提供电源。

- 将音频输出装置与电路连接，以便听到收音效果。

三、实验步骤

1. 制作电感线圈：

- 准备一根绝缘线，将其绕成一个圈，约有10-15圈。

- 将线圈两端固定在一个绝缘材料上，使其保持稳定。

2. 连接电容器和电感线圈： - 将电容器的一端连接至电感线圈的一端。

- 将电容器的另一端连接至晶体管的基极。

3. 连接电路：

- 将晶体管的发射极连接至电池的负极。

- 将晶体管的集电极连接至电池的正极。

- 将电池的正极与电感线圈的另一端连接。

4. 连接音频输出装置：

- 将音频输出装置（如耳机）的一端连接至晶体管的集电极。

- 将音频输出装置的另一端连接至电池的负极。

5. 调试：

- 打开电池开关，调节电容器的电容值，寻找最佳的接收效果。

- 调整音频输出装置的音量，以便听到清晰的声音。

四、实验结果与分析

经过实验搭建，我们成功制作了一个简易的收音机。通过调试电容器的电容值，我们能够接收到不同频率的广播信号。当电容器的电容值与广播信号的频率匹配时，收音机能够较好地接收到信号并输出相应的声音。

这是因为电容器和电感线圈构成了一个谐振电路，能够选择性地接收特定频率的信号。当电容器的电容值与信号频率匹配时，电容器和电感线圈之间的共振效应会增强信号的接收效果。

调频发烧友 于 2008-3-20 16:51:23 发表内容：

由于直接放大式收音机的灵敏度比较低，只能接受本地区强信号的电台，接收远地电台的能力较弱，

它的选择性差，接收相邻频率的电台信号时存在串台现象。

为了提高灵敏度和选择性，就要采用超外差式收音机。超外差式收音机有别于直放式收音机的特

点是它不直接放大广播信号，而是通过一个叫变频级的电路将接收的任何一个频率的广播电台信号变

成一个固定中频信号(我国规定中频频率是4 6 5 KHz)，由中频放大器进行放大，然后进行检波，得到

音频信号，最后推动扬声器工作。

中夏牌S 6 6D型收音机，采用典型六管超外差式电路，具有安装调试方便、工作稳定、灵敏度高、

选择性好等特点，功放级采用无输出变压器的功率放大器， (OTL电路)，有效率高、频率特性好、声

音宏亮、耗电省等特色。是一款值得青少年无线电爱好者动手制作的套件。

一、电路的工作原理

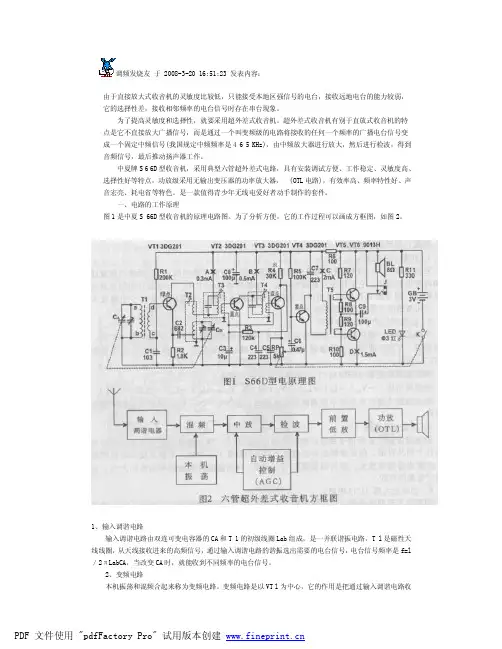

图1是中夏S 66D型收音机的原理电路图。为了分析方便，它的工作过程可以画成方框图，如图2。

1、输入调谐电路

输入调谐电路由双连可变电容器的CA和T 1的初级线圈Lab组成，是一并联谐振电路，T l是磁性天

线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l

／2πLabCA，当改变CA时，就能收到不同频率的电台信号。

2、变频电路

本机振荡和混频合起来称为变频电路。变频电路是以VT l为中心，它的作用是把通过输入调谐电路收

PDF 文件使用 "pdfFactory Pro" 试用版本创建 到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。

VT l、T2、CB等元件组成本机振荡电路，它的任务是产生一个比输入信号频率高465 KHz的等幅高频

振荡信号。由于C l对高频信号相当短路，T l的次级Lcd的电感量又很小，对高频信号提供了通路，所
