水力发电的介绍课件
水力发电是通过水流驱动涡轮机来传递能量，进而产生电能的一种发电方式。水力发电具有环保、可再生、安全性高等优点，同时还具有储能能力。以下是水力发电的详细介绍。
一、水力发电的原理
水力发电的核心是水轮机，当水进入水轮机的叶轮时，叶轮转动带动连接在轴上的发电机旋转，从而产生电流。根据水轮机的类型和运转情况，水力发电可以分为以下几种类型：
1.水轮机发电：利用自然水力落差带动水轮机进行发电，适用于山区和陡峭地区。
2.淹没式水轮机发电：在水库或河流上建造水轮机水口，利用水库或河流的水位差带动水轮进行发电，适用于中低海拔地区。
1.环保：水力发电不会产生污染物，对环境无害，有助于维护生态平衡。同时水力发电不会产生废弃物和工业尘埃，减少了工业废物的排放量。
2.可再生：水力发电源源不断，是可再生的能源，不受气候和季节的影响。在适当的条件下，水力发电可以持续供电。
3.储能能力：水库可以储存水力发电所需的水，需要时可立即放水发电，也可以通过泄洪发电，对电力系统的稳定性有很大作用。
4.安全性高：水力发电站在运行中没有火灾、爆炸、漏电等安全风险，且运行维护时的安全措施都较完善，利用水力发电的构筑物也比较稳定。
1.发电成本低：水力发电的设备比较稳定，不需要很高的运行和维护成本，加之水力发电可以长时间供电，所以单位成本比较低。
2.可调范围大：水库可以储存大量的水，放水发电时可以快速调节发电机负载，实现发电量的快速调整，适应不同负荷需求。
3.发电效率高：水力发电的效率比其它能源要高，高达80%。传统化石燃料发电的效率只有30%-50%。
四、我国水力发电的现状
我国水力发电的发展历程已有100多年，目前我国的水力发电已经发展到了一个较高的水平。据2019年统计数据，我国的水力发电占总装机容量的31.8%，是我国电力行业中占比最高的能源，也是我国能源中最为清洁的一种。 未来，我国水力发电的发展方向是在提高水力发电效率和规模方面做文章，并将水电火电、风电、光电等多种能源组合在一起，形成一个功能更加完备、更加高效的电力体系。
水力发电原理
水力发电原理是利用水的动能转化为机械能，进而再转化为电能的一种发电方式。具体来说，水力发电利用水流的流动能量，通过引导和控制水流的流向和速度，将水的能量转化为水轮机的机械能。水轮机是将水流动能转化为旋转能的装置，通过水轮机的旋转运动带动发电机产生电能。
水力发电主要依靠水的自然力量，如河流、湖泊等自然水源。在水力发电厂中，通常建设大坝来蓄积水源，形成水库。当水库中的水流经过大坝时，由于重力的作用，水的高度会产生一定的压力。这时，打开大坝上的水闸，水就会从高处流向低处，形成流动的水流。水流通过引导设施进入水轮机，使其转动。
水轮机分为垂直轴水轮机和水平轴水轮机两种类型。垂直轴水轮机主要由水轮和发电机组成，水流冲击水轮使其转动，进而带动发电机转动产生电能。水平轴水轮机则是将水流引导到叶轮上，水的流动能量推动叶轮旋转，通过轴将旋转能带动发电机转动。
发电机是水力发电系统的核心设备，它将水轮机的旋转能转化为电能。发电机由转子和定子组成，当转子旋转时，磁场发生变化，从而在定子中产生电压。这样，通过电磁感应原理，旋转能被转化为电能。
水流越大、高度越高，水力发电的效率就越高。因此，在设计水力发电站时，通常会选择地势较高且水流充足的地区建设。水力发电具有环保、持续、可再生等优点，是一种清洁能源的重要形式，被广泛应用于世界各地。
第一章
绪论
一、 水电站的类型
根据集中水头方式的不同，水电站分为：坝式水电站，引水式水电站和混合式水电站
二、水力发电
原理：水能→水轮机→机械能→发电机→电能→输变线路→用户
三、水轮机
概念：水流能量转换成旋转机械能的动力机械。
四、水轮机的基本工作参数
㈠工作水头Ｈ
1、定义 ：水轮机进口断面和出口断面之间单位重量水流能量的差值。
设计水头Ｈr、最大水头Ｈmax、最小水头Ｈmin
2、公式：水能由位置水头、压力水头、速度水头组成。

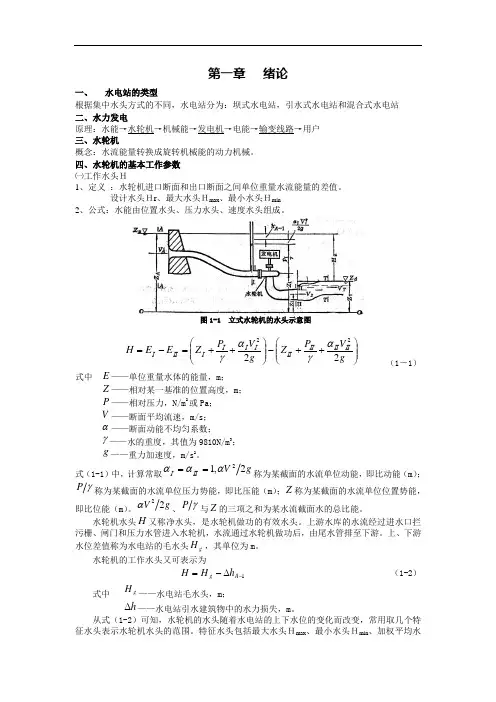

图1-1 立式水轮机的水头示意图
gVPZgVPZEEHⅡⅡⅡⅡⅠⅠⅠⅠⅡⅠ2222 （1－1）
式中 E——单位重量水体的能量，m；
Z——相对某一基准的位置高度，m；
P——相对压力，N/m2或Pa；
V——断面平均流速，m/s； ——断面动能不均匀系数；
——水的重度，其值为9810N/m3； g——重力加速度，m/s2。
式（1-1）中，计算常取gVⅡⅠ2,12称为某截面的水流单位动能，即比动能（m）；P称为某截面的水流单位压力势能，即比压能（m）；Z称为某截面的水流单位位置势能，即比位能（m）。gV22、P与Z的三项之和为某水流截面水的总比能。
水轮机水头H又称净水头，是水轮机做功的有效水头。上游水库的水流经过进水口拦污栅、闸门和压力水管进入水轮机，水流通过水轮机做功后，由尾水管排至下游。上、下游水位差值称为水电站的毛水头gH，其单位为m。
水轮机的工作水头又可表示为
1AghHH （1-2）
式中 gH——水电站毛水头，m；
h——水电站引水建筑物中的水力损失，m。
从式（1-2）可知，水轮机的水头随着水电站的上下水位的变化而改变，常用取几个特征水头表示水轮机水头的范围。特征水头包括最大水头Ｈmax、最小水头Ｈmin、加权平均水
水力发电原理
水力发电原理:
水力发电的基本原理是利用水位落差 ,配合水轮发电机产生电力,也就是利用水的位能转为水轮的机械能,再以机械能推动发电机,而得到电力。科学家们以此水位落差的天然条件,有效的利用流力工程及机械物理等,精心搭配以达到最高的发电量,供人们使用廉价又无污染的电力。
水力发电的分类:
按集中落差的方式分类,有:堤坝式水电厂,引水式水电厂,混合式水电厂,潮汐水电厂和抽水蓄能电厂。
按径流调节的程度分类,有:无调节水电厂和有调节水电厂。
按照水源的性质,一般称为常规水电站,即利用天然河流、湖泊等水源发电。
按水电站利用水头的大小,可分为高水头(70米以上)、中水头( 15-70米)和低水头(低于15米)水电站。
按水电站装机容量的大小,可分为大型、中型和小型水电站。一般将装机容量在5,000kW以下的称为小水电站,5,000至100,000kW的称为中型水电站,10万kW或以上的称为大型水电站或巨型水电站。 水能是一种取之不尽、用之不竭、可再生的清洁能源。但为了有效利用天然水能,需要人工修筑能集中水流落差和调节流量的水工建筑物,如大坝、引水管涵等。因此工程投资大、建设周期长。但水力发电效率高,发电成本低,机组启动快,调节容易。由于利用自然水流,受自然条件的影响较大。水力发电往往是综合利用水资源的一个重要组成部分,与航运、养殖、灌溉、防洪和旅游组成水资源综合利用体系。
水力发电是再生能源,对环境冲击较小。除可提供廉价电力外, 还有下列之优点:控制洪水泛滥、提供灌溉用水、改善河流航运,有关工程同时改善该地区的交通、电力供应和经济,特别可以发展旅游业及水产养殖。美国田纳西河的综合发展计划,是首个大型的水利工程,带动整体的经济发展。
