长距离点对点(PtP)WiFi无线系统传输方案设计
- 格式:doc
- 大小:706.39 KB
- 文档页数:21

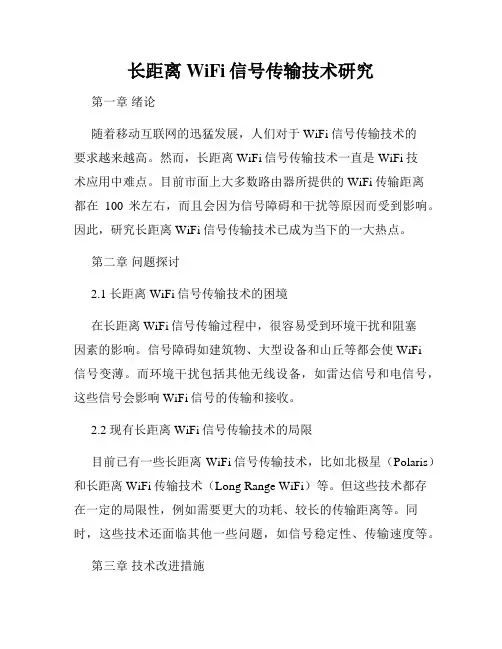

长距离WiFi信号传输技术研究第一章绪论随着移动互联网的迅猛发展,人们对于WiFi信号传输技术的要求越来越高。
然而,长距离WiFi信号传输技术一直是WiFi技术应用中难点。
目前市面上大多数路由器所提供的WiFi传输距离都在100米左右,而且会因为信号障碍和干扰等原因而受到影响。
因此,研究长距离WiFi信号传输技术已成为当下的一大热点。
第二章问题探讨2.1 长距离WiFi信号传输技术的困境在长距离WiFi信号传输过程中,很容易受到环境干扰和阻塞因素的影响。
信号障碍如建筑物、大型设备和山丘等都会使WiFi信号变薄。
而环境干扰包括其他无线设备,如雷达信号和电信号,这些信号会影响WiFi信号的传输和接收。
2.2 现有长距离WiFi信号传输技术的局限目前已有一些长距离WiFi信号传输技术,比如北极星(Polaris)和长距离WiFi传输技术(Long Range WiFi)等。
但这些技术都存在一定的局限性,例如需要更大的功耗、较长的传输距离等。
同时,这些技术还面临其他一些问题,如信号稳定性、传输速度等。
第三章技术改进措施3.1 提升天线性能天线是WiFi信号传输的重要组成部分,其性能将直接影响到信号的传输距离和接收质量。
当信号传输距离较长时,需要选择更加敏感的天线,并增加接收端的天线接收面积,使信号能够更加稳定地传输和接收。
3.2 移植新的传输技术当前,有一些新的WiFi传输技术不断涌现,例如毫米波传输技术和LoRa传输技术等。
这些技术都可以在一定程度上解决传输距离短的问题,需要进行一定的技术改进和移植,才能达到长距离WiFi信号传输。
3.3 优化网络拓扑结构WiFi网络的拓扑结构对于传输距离的影响非常明显。
当信号传输距离较长时,需要优化网络拓扑结构,选择更加稳定的传输模式,以达到更好的传输效果。
第四章技术应用推广4.1 广泛应用于农业、军事等领域长距离WiFi信号传输技术可以被广泛应用于农业、军事等领域。
wifi远距离传输方案引言随着无线网络的普及和发展,人们对于wifi信号传输距离的需求越来越高。
然而,现有的wifi技术在传输距离上存在一定限制,尤其是在大范围的室内或户外环境下。
为了解决这个问题,本文将介绍一种wifi远距离传输方案,以提升wifi信号的传输距离和覆盖范围。
方案概述本方案采用了以下的技术和设备来实现wifi远距离传输:1.高增益天线:选择具有高增益的天线来增强wifi信号的传输能力。
这些天线能够将信号更远地传输,以扩展wifi网络的覆盖范围。
2.功率放大器:使用功率放大器来增加wifi信号的输出功率,从而增加信号传输的距离。
功率放大器可以将信号扩大到更远的距离,提供更好的网络覆盖。
3.信号中继器:通过设置信号中继器来扩展无线网络的覆盖范围。
信号中继器接收来自无线路由器的信号,然后将其放大并重新发送,以延长信号的传输距离。
4.信道优化:在设置无线路由器时,选择合适的信道和使用空闲的信道。
通过信道优化,可以减少干扰和干扰对传输距离和质量的影响,从而改善wifi信号的传输效果。
5.定向天线:使用定向天线来准确传输wifi信号。
定向天线可以将信号集中在特定方向上,从而增加信号的传输距离和覆盖范围。
6.传输协议优化:针对远距离传输,可以优化wifi传输的协议和算法。
通过定制化的协议和算法,可以提高信号在远距离传输过程中的稳定性和可靠性。
技术实现下面将详细介绍每一项技术的具体实现方式:高增益天线高增益天线可以通过替换原有的天线来实现。
首先,需要选择符合要求的高增益天线,例如定向天线或定向增益天线。
然后,将原有的天线拆卸,并将高增益天线连接到无线路由器的天线接口上。
功率放大器选择合适的功率放大器并将其连接到无线路由器上。
功率放大器通常有自己的电源,并通过电缆与无线路由器连接。
在连接之前,确保功率放大器与无线路由器的频率兼容,以充分提升wifi信号的传输距离。
信号中继器安装一个或多个信号中继器来扩展wifi网络的覆盖范围。
点对多点无线实时视频传输系统的设计的开题报告一、研究背景传统的视频传输方案往往需要有线连接,线缆的安装以及维护都需要花费大量的时间和精力,而且在特殊的场景下也难以应用。
因此,无线视频传输方案成为研究热点,其中点对多点无线视频传输系统是一个具有挑战性和应用价值的领域。
现在,随着社交网络、视频通话、在线教学、虚拟现实等领域的发展,对无线视频传输的需求越来越大。
而且,随着5G和Wi-Fi 6等无线网络标准的发布和普及,无线视频传输技术也将得到进一步发展和优化。
二、研究目的本项目旨在设计一种基于无线网络的实时点对多点视频传输系统,该系统能够实现多个摄像头同时向不同的观众群体传输视频,并确保视频传输的及时性和稳定性。
同时,本项目也将研究不同的无线网络标准和传输协议,以获得较好的传输效果和用户体验。
三、研究内容(1)视频源的采集、压缩和编码:本项目将使用多个摄像头进行视频采集,并通过视频压缩和编码将视频源转换为数字信号,以便于传输和处理。
(2)无线网络的建立和管理:本项目将研究已有的无线网络标准和协议,并根据实际需求设计一种适合于多点视频传输的无线网络方案,以确保视频传输的高效和稳定。
(3)视频传输的QoS保障:本项目将研究不同的视频传输协议,并考虑网络带宽的变化、传输延迟、丢包率等因素,实现视频传输的QoS保障,保证视频传输的及时性和稳定性。
(4)应用程序的开发:本项目将开发一款适合于多点视频传输的应用程序,并考虑用户界面的友好性和易用性。
四、研究方法本项目将采用如下研究方法:(1)文献综述:通过查阅大量文献,了解已有的无线视频传输方案和技术,并分析其优缺点和适用条件。
(2)系统设计:根据项目的需求和实际情况,设计并开发一个点对多点视频传输系统原型,包括视频源采集、压缩和编码、无线网络建立和管理、视频传输的QoS保障和应用程序的开发等方面。
(3)系统测试与性能评估:对所设计的点对多点视频传输系统原型进行测试,并评估其性能指标,如带宽利用率、传输延迟、视频质量、QoS保障等。
wifi远距离传输方案Wi-Fi远距离传输方案随着无线电技术的不断发展,Wi-Fi已经成为了我们日常生活中不可或缺的一部分。
然而,在一些大型建筑物或者广阔的区域,Wi-Fi信号的覆盖范围常常受到限制,这给用户的网络连接带来了不便。
为了解决这一问题,研究人员们提出了各种各样的远距离传输方案。
本文将探讨几种可行的Wi-Fi远距离传输方案。
方案一:中继器网络中继器网络是一种常见且经济有效的Wi-Fi远距离传输方案。
它使用中继器将原始Wi-Fi信号从一个无线接入点重新发射到其他区域,从而扩大覆盖范围。
这种方案相对简单,只需在需要覆盖的区域放置中继器即可。
然而,中继器网络也存在一些问题。
首先,中继器网络的传输速度可能会受到一定的影响,因为每个中继器都需要转发数据,从而增加了网络延迟。
其次,中继器之间的信号干扰可能会降低整体的网络性能。
因此,在设计中继器网络时,需要合理规划中继器的布置位置,以最大化网络性能。
方案二:定向天线定向天线是另一种可行的Wi-Fi远距离传输方案。
相比于传统的全向天线,定向天线可以将信号集中在一个方向上,提高信号传输距离。
因此,通过使用定向天线,Wi-Fi信号可以更远地传输。
然而,定向天线也有一些限制。
首先,定向天线需要手动对准接收端,才能实现最佳的传输效果。
其次,由于信号传输的方向性,定向天线难以覆盖广阔的区域。
因此,在选择使用定向天线时需要综合考虑实际应用场景,权衡利弊。
方案三:信号增强器信号增强器是一种简单而有效的Wi-Fi远距离传输方案。
它通过放置增强器在原始Wi-Fi信号覆盖范围的边缘,将信号增强并延长传输距离。
这种方案不需要额外的布线工作,非常方便实施。
然而,信号增强器也存在一些问题。
首先,信号增强器只能放大已有的信号,无法弥补原始信号的不足。
其次,信号增强器的覆盖范围仍然有限,不能解决极远距离传输的需求。
因此,在应用信号增强器时需要对覆盖范围进行合理评估。
结论在实现Wi-Fi远距离传输时,我们可以考虑采用中继器网络、定向天线和信号增强器等方案。
点对点传输课程设计一、教学目标本课程旨在让学生掌握点对点传输的基本概念、原理和应用,提高他们在实际情境中运用点对点传输技术解决问题的能力。
具体目标如下:1.知识目标:(1)了解点对点传输的定义、特点和分类;(2)掌握点对点传输协议的工作原理;(3)熟悉点对点传输在实际应用中的案例。
2.技能目标:(1)能够配置和管理点对点传输网络;(2)能够分析并解决点对点传输过程中出现的问题;(3)能够运用点对点传输技术进行数据传输和共享。
3.情感态度价值观目标:(1)培养学生对点对点传输技术的兴趣和好奇心;(2)培养学生团结协作、自主探究的学习精神;(3)增强学生对网络安全的意识,培养良好的网络素养。
二、教学内容本课程的教学内容主要包括以下几个部分:1.点对点传输的基本概念:介绍点对点传输的定义、特点和分类,使学生了解点对点传输的基本概念。
2.点对点传输协议:讲解点对点传输协议的工作原理,包括连接建立、数据传输、错误检测和恢复等过程。
3.点对点传输应用案例:分析点对点传输在实际应用中的案例,如文件传输、视频播放、语音通话等,帮助学生了解点对点传输技术的应用场景。
4.点对点传输网络的配置与管理:讲解如何配置和管理点对点传输网络,包括网络参数设置、节点加入和退出等操作。
5.点对点传输问题的分析与解决:培养学生分析并解决点对点传输过程中出现的问题,如传输速率慢、连接中断等。
三、教学方法为了提高教学效果,本课程将采用以下教学方法:1.讲授法:教师讲解点对点传输的基本概念、原理和应用,引导学生掌握知识点。
2.案例分析法:通过分析实际案例,使学生了解点对点传输技术在现实生活中的应用。
3.实验法:安排实验环节,让学生动手配置和管理点对点传输网络,提高实际操作能力。
4.讨论法:学生分组讨论,分享学习心得和解决问题的方法,培养学生的团队协作能力。
四、教学资源为了支持教学内容和教学方法的实施,我们将准备以下教学资源:1.教材:选用权威、实用的教材,为学生提供系统、科学的学习资料。
远距离无线传输方案1. 引言随着科技的不断发展,无线传输技术成为了现代通信领域的重要研究方向。
在特定情境下,传统的有线传输方式无法满足需求,远距离无线传输方案应运而生。
本文将介绍一种远距离无线传输方案,该方案可以在长距离范围内实现高效、可靠的数据传输。
2. 方案概述本方案基于LoRa无线技术,LoRa(Long Range)是一种低功耗广域网无线通信技术,特点是具有长距离传输能力和低功耗特性。
采用LoRa主要有以下优势:•长距离传输:LoRa技术可以实现数公里到数十公里的远距离数据传输,这对于远距离无线传输非常重要。
•低功耗:LoRa无线模块具有低功耗特性,可以大大延长设备的电池寿命,适用于需要长时间无人值守的应用场景。
•抗干扰能力强:LoRa技术采用了多触点扩频技术,可以抵御大部分干扰,提高数据传输的可靠性。
3. 系统架构远距离无线传输系统的架构如下图所示:graph TDA[传感器节点A] -->|LoRa无线模块| B(网关)C[传感器节点B] -->|LoRa无线模块| B(网关)D[传感器节点C] -->|LoRa无线模块| B(网关)B(网关) -->|互联网| E(云服务器)上述架构包含了传感器节点、网关和云服务器三个关键组件,其中:•传感器节点:每个传感器节点都配备了LoRa无线模块,用于收集环境数据,并将数据传输给网关。
每个传感器节点都通过唯一的标识符与网关通信。
•网关:网关负责接收传感器节点发送的数据,将数据整理并传输给云服务器。
网关可以同时连接多个传感器节点。
•云服务器:云服务器负责存储和处理从传感器节点传输来的数据。
通过云服务器,用户可以随时随地访问数据并进行分析。
4. 数据传输协议为了保证数据传输的效率和可靠性,在远距离无线传输方案中使用了以下数据传输协议:•LoRaWAN协议:LoRaWAN(Long Range Wide Area Network)是一种专门设计用于无线智能设备的低功耗广域网通信协议。
美国UBNT wifi设备设计、安装目录一、产品分类21、Rocket M 基站22、NanoStation CPE3二、方案设计31、点对点传输 PtP32、点对多点传输 PtMP43、基站群4三、安装设置51、点对点传输 PtP52、点对多点传输 PtMP6四、应用方案举例71、油气田数据采集与视频监控系统72、移动公司营帐系统介绍83、小区监控及无线覆盖94、无线校园覆盖网络105、税务局WISP 大客户接入应用106、石河子大学校园无线Wi-Fi117、森林防火报警监控系统158、平安乡镇无线监控系统169、农村信息化建设1910、煤矿地面部分无线视频监控系统20五、高级技术问题201、How to use airView to find the best channel?202、airSync_Design20六、基本概念211、发射功率与增益212、接收灵敏度213、噪声与信噪比224、天线235、天线的传输256、总增益与系统对称性267、传输距离估算28一、产品分类1、Rocket M基站当前最强大的802.11n MIMO无线产品,其可外接UBNT高增益MIMO天线,传输距离可达50KM以上2、NanoStation CPE内置双极化天线或者MIMO天线,主打产品二、方案设计1、点对点传输PtP2、点对多点传输PtMP3、基站群三、安装设置1、点对点传输 PtP2、点对多点传输PtMP四、应用方案举例1、油气田数据采集与视频监控系统系统描述:该油气田需对生产的每个环节进行视频监控以保障生产的安全性,同时还需及时采集各环节生产的相关数据,如采油浓度、液压、温度等,这些视频和作业数据均采用UBNT 的NanoStation2<或NanoStation5)来传输。
无线数据传输与视频监控系统优势: 快速部署:布线简单,可到达光纤难以铺设的地方;节约成本:无线成本较有线来说价格低廉;工作稳定:可达到与有线数据传输相同的效果;易于扩容:可直接添加无线设备满足扩容需求。

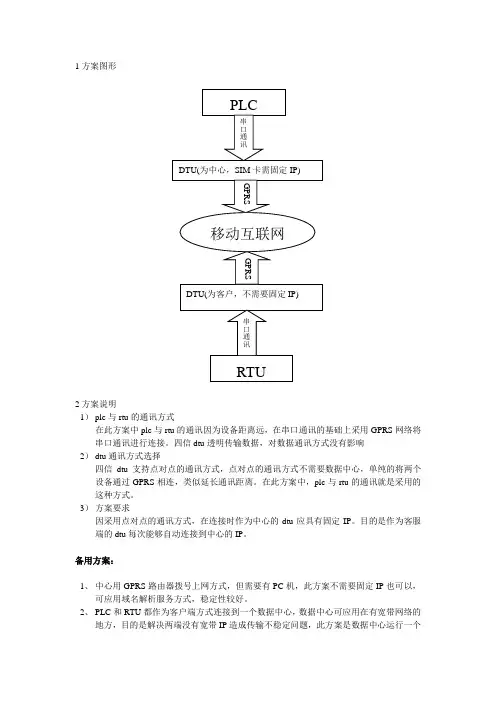

1方案图形
2方案说明
1)plc与rtu的通讯方式
在此方案中plc与rtu的通讯因为设备距离远,在串口通讯的基础上采用GPRS网络将串口通讯进行连接。
四信dtu透明传输数据,对数据通讯方式没有影响
2)dtu通讯方式选择
四信dtu支持点对点的通讯方式,点对点的通讯方式不需要数据中心,单纯的将两个设备通过GPRS相连,类似延长通讯距离。
在此方案中,plc与rtu的通讯就是采用的这种方式。
3)方案要求
因采用点对点的通讯方式,在连接时作为中心的dtu应具有固定IP。
目的是作为客服端的dtu每次能够自动连接到中心的IP。
备用方案:
1、中心用GPRS路由器拨号上网方式,但需要有PC机,此方案不需要固定IP也可以,
可应用域名解析服务方式,稳定性较好。
2、PLC和RTU都作为客户端方式连接到一个数据中心,数据中心可应用在有宽带网络的
地方,目的是解决两端没有宽带IP造成传输不稳定问题,此方案是数据中心运行一个
中转软件,把两台终端DTU连接到同一个中心,由数据中心的转发软件来转发数据,如收到DTU A的数据转发给DTU B,收到DTU B的数据转发给DTU A。
这样也可以实现点对点传输,只是中心通过宽带环境来中转,稳定性好。

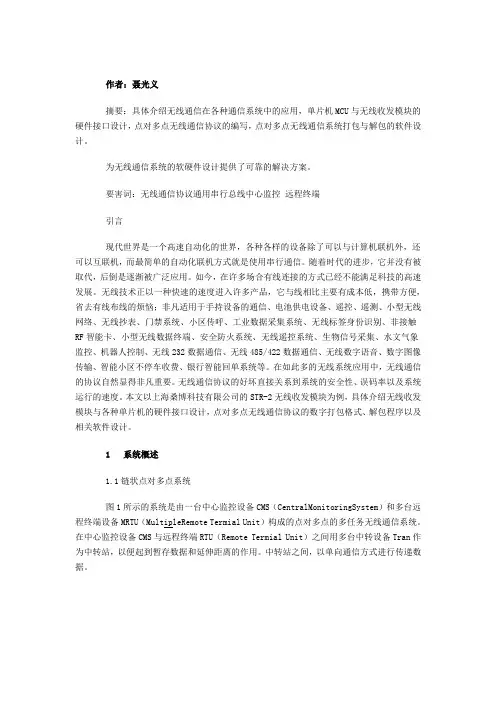

作者:聂光义摘要:具体介绍无线通信在各种通信系统中的应用,单片机MCU与无线收发模块的硬件接口设计,点对多点无线通信协议的编写,点对多点无线通信系统打包与解包的软件设计。
为无线通信系统的软硬件设计提供了可靠的解决方案。
要害词:无线通信协议通用串行总线中心监控远程终端引言现代世界是一个高速自动化的世界,各种各样的设备除了可以与计算机联机外,还可以互联机,而最简单的自动化联机方式就是使用串行通信。
随着时代的进步,它并没有被取代,后倒是逐渐被广泛应用。
如今,在许多场合有线连接的方式已经不能满足科技的高速发展。
无线技术正以一种快速的速度进入许多产品,它与线相比主要有成本低,携带方便,省去有线布线的烦恼;非凡适用于手持设备的通信、电池供电设备、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、无线数字语音、数字图像传输、智能小区不停车收费、银行智能回单系统等。
在如此多的无线系统应用中,无线通信的协议自然显得非凡重要。
无线通信协议的好坏直接关系到系统的安全性、误码率以及系统运行的速度。
本文以上海桑博科技有限公司的STR-2无线收发模块为例,具体介绍无线收发模块与各种单片机的硬件接口设计,点对多点无线通信协议的数字打包格式、解包程序以及相关软件设计。
1 系统概述1.1链状点对多点系统图1所示的系统是由一台中心监控设备CMS(CentralMonitoringSystem)和多台远程终端设备MRTU(MultipleRemote Termial Unit)构成的点对多点的多任务无线通信系统。
在中心监控设备CMS与远程终端RTU(Remote Termial Unit)之间用多台中转设备Tran作为中转站,以便起到暂存数据和延伸距离的作用。
无线传输系统设计 系统概述 货场/编组场站中,常因货场站的面积宽广而导致组网困难,采用无线传输技术即可解决有线组网难题,也解决了因网络问题限制监控点的难题。
系统组成
点对点传输组网 如果有更多或距离更远的摄像机点位到监控中心,我们可以选择小角度无线网桥做覆盖。一般采用多个11无线网桥组件,也可以选5度无线网桥做覆盖,每个扇区覆盖1~6个无线摄像机。接收无线网桥全部能通视各监控点的天线(无阻挡),中心点天线安装高度在20米以上,监控点位采用小角度无线网桥加网络摄像机,摄像机安装高度在5米以上。(具体角度依赖于所选用的网桥设备及定向天线)
注意:中心天线之间的距离保持4m以上。 点对点传输组网图 根据摄像机与发射天线分离安装的特点,发射天线与摄像机采用POE连接,可以把天线置于最高点。 无线接入图 可以把100米范围内的网络摄像机使用交换机或NVR汇聚在一起,再使用无线网桥发送到远点。接收点到各发射天线的距离在100m~5km,接收点能通视发射天线(无阻挡),接收点的天线安装高度在20米以上。接收点采用11度覆盖无线网桥,发射点也采用无线网桥,一对无线网桥最多支持6个左右摄像点,发射天线与交换机采用POE连接,可以把天线置于最高点。
无线点对点传输组网示意图(Switch收集) 无线点对点传输组网示意图(NVR收集) 点对多点传输组网 接收点到各摄像点的距离在100m~3km,接收点能通视各监控点的天线(无 阻挡),接收点的天线安装高度在20米以上。接收点采用90度覆盖无线网桥,同时最多接收5~6个无线摄像点,摄像点采用小角度的无线网桥和网络摄像机,摄像点安装高度在5米以上。 更远的距离可采用11度覆盖无线网桥,摄像点采用小角度的无线网桥加网络摄像机,监控点网桥安装高度在5米以上。
点对多点传输组网1 在监控中心5公里范围内有6个以上摄像点,或者分布范围角度大于90度角,如果需要360度覆盖,一般采用4左右90度无线网桥组件360度覆盖,每个扇区覆盖1~6个无线摄像点。接收无线网桥全部能通视各监控点的天线(无阻挡),中心点天线安装高度在20米以上,摄像点采用小角度的无线网桥加网络摄像机,摄像点网桥安装高度在5米以上。 点对多点传输组网2 中继传输组网 接入网桥向远端监控点提供接入无线通道,1个360°全向无线覆盖的中继基站由4个90°的网桥组成,4个接入网桥通过交换机连接在一起。下图为综合应用的拓扑结构,含有多种接收方式,适用于应用场景比较复杂的应用场景。
wifi远距离传输方案Wi-Fi远距离传输方案随着无线技术的日益发展,Wi-Fi在人们的生活中变得越来越重要。
然而,传统的Wi-Fi技术在传输距离方面存在一定的限制。
为了解决这个问题,研究人员提出了多种远距离传输方案。
一、毫米波技术毫米波技术是一种在频率高于30GHz的频段进行通信的技术。
相比于传统的2.4GHz和5GHz频段,毫米波技术具有更高的传输速率和更大的容量。
同时,毫米波技术可以实现更远距离的传输,为Wi-Fi提供了更广阔的应用场景。
不过,由于毫米波技术对于传输介质的要求较高,信号穿透能力较差,需要在传输过程中解决信号衰减和阻塞等问题。
二、Mesh网络Mesh网络是一种通过互联互通的节点来进行数据传输的网络结构。
与传统的Wi-Fi路由器相比,Mesh网络中的每个节点都可以作为独立的传输器和接收器,实现了更大范围的传输距离。
Mesh网络的强大优势在于,它可以通过自组织和自修复的方式快速构建一个稳定可靠的网络。
无论是在城市、农村还是山区,都可以通过布置多个节点来实现远距离Wi-Fi传输。
三、长程Wi-Fi天线长程Wi-Fi天线是一种通过优化天线设计来实现远距离传输的技术。
传统的Wi-Fi天线往往只能实现几百米的传输距离,而长程Wi-Fi天线则可以实现数公里的传输。
这种天线一般采用定向天线或增益天线,可以将信号聚焦在远距离传输的目标区域,提高信号的强度和稳定性。
然而,长程Wi-Fi天线也存在一些问题,比如需要选择合适的天线方向和位置,并且在使用过程中要考虑途径中的干扰和障碍物。
四、卫星通信卫星通信是一种通过卫星进行信号传输的技术。
通过将Wi-Fi信号转化为卫星信号,可以实现全球范围内的远距离传输。
卫星通信的优点在于,它可以实现远距离的数据传输,不受地域限制,适用于无线网络覆盖较差的地区。
然而,卫星通信也存在一些问题,比如成本较高、有一定的延迟以及易受天气等因素的影响。
总结起来,Wi-Fi远距离传输方案有很多种选择。
高速点对点无线接入方案一、目的与要求根据用户要求,某城市两建筑物之间,距离300米,中间有障碍物希望实现10M以上的无线连接,进行网络数据传输。
二、环境描述两点之间可视,距离200米,干扰不严重。
三、需求分析实现10M以上的无线连接,目前有两种方案:一个是采用20M速率左右的微波产品,这样的产品价格比较便宜;第二种方案是采用40M以上的无线方案,这种方案价格贵,性能更快。
四、推荐方案第一种方案采用Bitwave BWB210 无线网桥BWB210高速率无线网桥,采用最新的无线通讯核心技术,可以实现最高20M左右无线数据传输,最远20公里左右的距离。
如下图,中心局域网用一台无线网桥通过馈线连接到高增益定向天线上,中继点采用一套BWB210无线网桥,并连接两面天线,天线分别指向两端的无线网桥,无线网桥上有一个RJ45双绞线接口,可连接到局域网的交换机端口上。
此方案采用单设备进行中继,采用无线共享的方式进行数据传输,这种模式的带宽一般为10M左右,而BWB210支持中继模式的加速,基本可以做到15M以上;二种方案采用Bitwave BWB330 无线网桥BWB330高速率无线网桥,采用最新的无线通讯核心技术,在一般模式可以实现20M的无线数据传输,在高速率模式(Turbo)可以实现40M的无线数据速率,在超级模式(数据压缩)可以实现高达70M左右的数据传输;如下图,中心局域网用一台无线网桥通过馈线连接到高增益定向天线上,中继点采用两套BWB330无线网桥,用双绞线连接,分别连接天线,天线分别指向两端的无线网桥,无线网桥上有一个RJ45双绞线接口,可连接到局域网的交换机端口上。
此方案采用双设备进行中继,这种模式的带宽最高可以达到60M左右;3、注意(1)通过精准天线方向,使两条链路要达到相同的速率,这样才能达到最佳的效果。
(2)压缩模式采用硬件压缩技术(和WINZIP、RAR技术相同),如果传输的数据已经被压缩,则没有压缩比,单条链路速率在40M左右。
2个点10Km无线网络解决方案2001年7月27日目录一、网络建设目标二、网络建设环境三、网络设备选用四、无线网络构思五、无线网络方案的可行性六、无线直接序列扩频技术七、无线产品的可靠性八、无线网络的保密和安全九、设备列表及设备总价表十、保修一、网络建设目标两个有线局域网的无线高速连接,在此无线网络上主要传输局域网的数据及信息.二、网络建设环境两栋楼之间的可视性比较好,对于点对点的无线网络连接非常有利。
三、采用的设备是EagleTec的无线网络产品EagleTec的2Mbps、11Mbps系列宽带无线局域网产品,严格满足国际IEEE802。
11标准,可与美国“Lucent(朗讯)"、美国“Cisco(思科)”、以色列“Breezecom(布日康)”等国外知名品牌的同类产品相媲美。
四、无线网络构思由于局域网所在的两栋楼距离较远,采用一对11M无线网桥加高增益天线和放大器即可满足要求。
五、无线网络方案的可行性建设通信链路的方式无非是有线和无线两种。
在初期规划时,选择有线还是无线通信,或是有线无线互为备份,用户应为此进行认真的调研分析。
扩展频谱通信最早始于军事通信,由于扩频通信在提高信号接收质量、抗干扰、保密性、增加系统容量方面都有突出的优点,扩频通信迅速在民用、商用通信领域普及开来。
在国内,近年来扩频通信技术已经应用与室内局域网互连和室外远程城域网互连等领域。
下面就无线扩频通信技术和传统的有线通信方式作一简单比较。
1、有线通信的开通必须架设电缆,或挖掘电缆沟或架设空明线;而架设无线链路则无需架线挖沟,线路开通速度快。
将所有成本和工程周期统筹考虑,无线扩频的投资是相当节省的.2、一般有线通信的质量会随着线路的扩展而急剧下降,如果中间通过电话转接局,则信号质量下降更快,到4、5公里左右已经无法传输高速率数据,或者会产生很高的误码率,速率级别明显降低;而对于无线扩频通信方式,50公里几乎没有影响,一般可提供64K到2M的通信速率,误码率小于10—10。
wifi远距离传输方案Wi-Fi远距离传输方案随着无线网络的普及和发展,人们对Wi-Fi信号的传输距离提出了更高要求。
在某些场景下,如大型企业、校园、城市等,需要实现大范围的Wi-Fi信号覆盖,以满足用户对无线网络的需求。
针对这一需求,本文将介绍一种有效的Wi-Fi远距离传输方案,旨在提供更广阔的覆盖范围和更稳定的连接。
一、方案概述该Wi-Fi远距离传输方案基于以下技术原理:信号增强、多点接入和信号扩散。
通过在传输信号的路线上设置中继器和信号扩展设备,可以有效地将无线信号传播到更远的距离和更广阔的范围。
二、信号增强技术为了增强无线信号的传输效果,我们采用了以下几种信号增强技术:1. 高增益天线:使用具有高增益的定向天线来增强信号的辐射范围和穿透力,可以将信号传输距离增加到更远的地方。
2. 功率放大器:在传输信号的过程中,通过使用功率放大器来增强信号的强度,并实现远距离传输的能力。
功率放大器能够在不损失信号质量的前提下提供更大的信号覆盖范围。
3. 信号过滤器:通过使用信号过滤器来降低传输中可能遇到的干扰和噪声,从而提高信号的传输质量和可靠性。
三、多点接入技术在Wi-Fi远距离传输方案中,多点接入技术也是非常重要的一环。
通过设置中继器和无线路由器之间的点对点或点对多点连接,可以实现多个无线信号源的接入,从而满足大范围Wi-Fi信号覆盖的需求。
1. 中继器部署:在远距离传输路线上设置多个中继器,以增强信号传输的稳定性和范围。
中继器之间通过有线或无线连接,构建起一个稳定的传输链路。
2. 频道选择:对于多个无线信号源的接入,合理选择不同的频道可以避免互相干扰,提高传输效果和稳定性。
四、信号扩散技术信号扩散技术是Wi-Fi远距离传输方案中的重要一环,通过增加信号的扩散范围,可以获得更广阔的覆盖范围。
1. Wi-Fi Mesh网络:将多个无线路由器连接成一个Mesh网络,通过信号传播和跳转,实现信号的扩散和覆盖范围的增加。
精品文档 . 33Km点对点(PtP)WiFi无线系统传输测试报告 V2
壹、 测试目的 测试33Km远距离WiFi无线传输的真实流量与天线调整技术的精进练习,并同时测试1W与50mw传输能力比较。 现场测试人员:阿树、阿南。远程调整测试人员:jmj10101。
貳、 测试地点与测试距离 台湾苗栗县通霄镇 台湾台中县台中港南端,总距离33.29Km。 2008年11月16日 精品文档
. 參、 测试环境 台湾苗栗县通霄镇 高度: 约海拔72公尺
台湾台中县台中港南端 高度: 约海拔70公尺 精品文档
. 肆、 测试硬设备 设备名称 数量 规格 说明 PC1 1 1.CPU:INTEL Q6600四核心 2.RAM:4G 3.Operation S/W:Windows XP Pro IP:192.168.1.20 VNC远程调测 阿树 NB1 1 1.CPU:INTEL P4 1.8 2.RAM:1G 3.Operation S/W: Windows XP Pro IP:192.168.1.33 VNC远程调测 阿南 NB2 1 1.CPU:INTEL P4 1.6GHz 2.RAM:512 3.Operation S/W: Windows XP Pro IP:192.168.1.21 VNC远程调测 阿树 NB3 1 1.CPU:1.6GHz 2.RAM:1GB 3.Operation S/W: Win XP Home VNC远程调测 Jmj10101
AP1 Aphelion M500AG (尔飞灵M500AG) 1 1.CPU:533MHz 2.SDRAM:32MB 3.Flash:8MB 4.WiFi:802.11a/b/g RF Mini PCI Card *1 5.Output Power:50mW =17 dBm IP:192.168.1.2
AP2 Aphelion M600AG (尔飞灵M600AG) 1 1.CPU:533MHz 2.SDRAM:32MB 3.Flash:16MB 4.WiFi:802.11a/b/g RF Mini PCI Card *2 5.Output Power:50mW =17 dBm IP:192.168.1.1 Antenna 2 1.2.400 – 2.483 GHz Grid Antenna 以水平极化的方式架设 精品文档
. 2.Gain:24dBi
3.H-14° / V-10° 4.VSWR:<= 1.5 RF Cable 2 CFD-400 N-Type WAN Modem 1 10Mb Fiber Internet
伍、 测试软件
软件名称 数量 说明 IXChariot 5.4 2 1.High Performance Throughput 2.TCP 3.Point to Point
Network Stumbler 2 1.Site Survey Wireless Environments VNC 3 1.Realtime Monitoring Each NBs 2.Realtime Control / Monitoring Wireless System
MSN 3 1.Realtime on Line Talking 2.Transport Images 迅雷 1 1.Internet Download Throughput Test 精品文档
. 陸、 测试系统无线设备规画
--台湾台中县台中港南端— NB1 192.168.1.33 Device: M500AG System Mode: Bridge IP: 192.168.1.2 Interface: RF1 Operation Mode: AC (Client) ESSID: pczonetest Band: 802.11g (only) Channel: 13 RF Output Power: 50mW = 17dBm
--台湾苗栗县通霄镇— PC1 192.168.1.20 Device: M600AG System Mode: Bridge IP: 192.168.1.1 Interface: RF1 (RF2 Disable) Operation Mode: AP ESSID: pczonetest Band: 802.11g (only) Channel: 13 精品文档 . 柒、 33Km无线系统透过Ixchariot测试Throughput状况 Test 1 : PC1-AP NB1-AC Test 1 Item M500AG--AC M600AG-AP 测 试 说 明 1.Limit Rate 54Mbps 54Mbps 1.无线讯号处于-65 ~ -87dBm,不同频道会有不同讯号值,天线对准度仍有90%左右。 2.AC端RX Link Rate=11/24/36/48Mbps,表示无线讯号会有飘浮状况。 3.反应在Throughput的结果也不理想。
2.Max RF Distance 350 350 3.RX Link Rate 11/24/36/48Mbps 48-54Mbps 4.TX Link Rate 48-54Mbps 48-54Mbps 5.Noise Level -80~ -97dBm -90 ~ -101dBm 6.Link Quality 8-30 17-23 7.Signal Level (RSSI) -65 ~ -87dBm -72 ~ -78dBm Throughput (Mbps) Average 11.936 / Minimum 9.385 / Maximum12.594 实际流量需再加上VNC与MSN流量,约13Mbps
Summary - untitled1.tst Console version 5.40 Console build level 011 精品文档 . Console product type IxChariot
Filename untitled1.tst Run start time 2008年11月16日, 05:31:28
Run end time 2008年11月16日, 05:41:25
Elapsed time 00:09:57 How the test ended Ran to completion Number of pairs 1
Run Options End type Run for a fixed duration Duration 00:10:00 Reporting type Real-time Automatically poll endpoints Yes Polling interval (minutes) 1 Stop run upon initialization failure Yes Connect timeout during test (minutes) 0 Stop test after this many running pairs fail 1 Collect endpoint CPU utilization No Validate data upon receipt No 精品文档 . Use a new seed for random variables on every run Yes
Test Setup (Console to Endpoint 1) Group/ Pair Console Knows Endpoint 1 Console Protocol Console Service Quality Pair Comment All Pairs Pair 1 192.168.1.20 TCP n/a
Test Setup (Endpoint 1 to Endpoint 2) Group/ Pair Endpoint 1 Knows Endpoint 2 (Setup) Endpoint 2 Setup Protocol All Pairs Pair 1 192.168.1.33 TCP
Test Execution (Endpoint 1 to Endpoint 2) Group/ Pair Endpoint 1 Endpoint 2 Network Protocol Service Quality Script/Stream Name All Pairs Pair 1 192.168.1.20 192.168.1.33 TCP High_Performance_Throughput.scr 精品文档 . Throughput Group/ Pair Average (Mbps) Minimum (Mbps) Maximum (Mbps) Throughput 95% Confidence Interval Measured Time (secs) Relative Precision All Pairs 11.936 9.385 12.594 Pair 1 11.937 9.385 12.594 0.098 596.486 0.819 Totals: 11.936 9.385 12.594
